آلة كبس أطراف هوائية ثقيلة 9.0T WPM-300L
آلة كبس أطراف هوائية ثقيلة 9.0T WPM-300L Thumb آلة كبس أطراف هوائية ثقيلة 9.0T WPM-300L Thumb
Video Thumbnail

آلة كبس أطراف هوائية ثقيلة 9.0T WPM-300L

📅 2025-04-28 👁️ 1,910
  • موديل المنتج: WPM-300L

  • المواصفات

    نطاق ضغط الهواء: 0.5-0.8 ميجا باسكال
    قوة الإخراج: 9.0 طن
    الأبعاد الكلية: 400×200×210 مم
    الوزن: 10.5 كجم
    نوع التشغيل: هوائي
    التطبيق: عقص موصلات الأسلاك وإنهاء الكابلات
  • اطلب عرض سعر الآن

الطراز WPM-300L هو آلة الكبس الهوائية للخدمة الشاقة في مجموعة WPM، بقدرة 9.0T مقابل 2.5T في الطرازات 20M و50L و120Y. صُمم لعروات الكابلات الكبيرة والأجسام السميكة الجدار التي لا تستطيع رأس 2.5T إغلاقها، ويقبل قوالب قابلة للتبديل في رأس قالب أمامي يحمل رموز المقاسات.

في العروات الكبيرة يكون القيد عادة في المكبس لا في المشغّل: رأس 2.5T يترك جسم العصرة ناقص التشكيل فيفشل المفصل في اختبار السحب. يغلق الطراز WPM-300L القالب بقوة 9.0T من هواء الورشة بضغط 0.5–0.8MPa، ويسجل عدّاد في اللوحة الأمامية دورات الكبس ليتيح مطابقة الدفعة مع أمر التشغيل. والفتحة مفتوحة من الجانبين، فتمر الأجسام الطويلة وأطراف الكابلات عبرها بدلاً من إبقائها بعيداً عن الإطار.

الطراز 300L هو أعلى طراز في المجموعة الهوائية بأبعاد 400×200×210mm ووزن 10.5kg، أي نحو ثلاثة أضعاف ونصف قدرة طرازات 2.5T على إطار أكبر بكثير من 275×128×145mm في الطرازين 20M و50L. ويغطي الطراز WPM-120Y تحته نطاق 0.25–120mm² بقدرة 2.5T؛ ويُحدَّد الطراز 300L عندما يكون مقاس العروة لا نطاق السلك هو أساس المتطلب.

الميزات الرئيسية

1. قدرة هوائية 9.0T عند 0.5–0.8MPa، بمقاس يناسب عروات الكابلات الكبيرة والأجسام السميكة التي توقف رأس 2.5T.

2. قوالب سداسية قابلة للتبديل في رأس القالب الأمامي، كل منها محفور عليه رمز مقاسه، فيُحدد القالب الصحيح قبل الشوط.

3. عدّاد دورات في اللوحة الأمامية يسجل أشواط الكبس، فيعطي عدداً للدفعة مقابل أمر العمل دون حصر منفصل.

4. رأس القالب مفتوح من الجانبين، فتمر العروات ذات الجسم الطويل والكابلات الثقيلة عبر الفتحة بدلاً من إبقائها بعيداً عن الإطار.

5. هيكل ملحوم 400×200×210mm ووزن 10.5kg يبقيان الآلة مستقرة تحت قوة إغلاق 9.0T دون تثبيت بأرضية.

6. مقبض علوي مطاطي ومدخل هواء جانبي محكم يتيحان رفع الوحدة بين محطات الكبس وإعادة توصيلها عند الآلة.

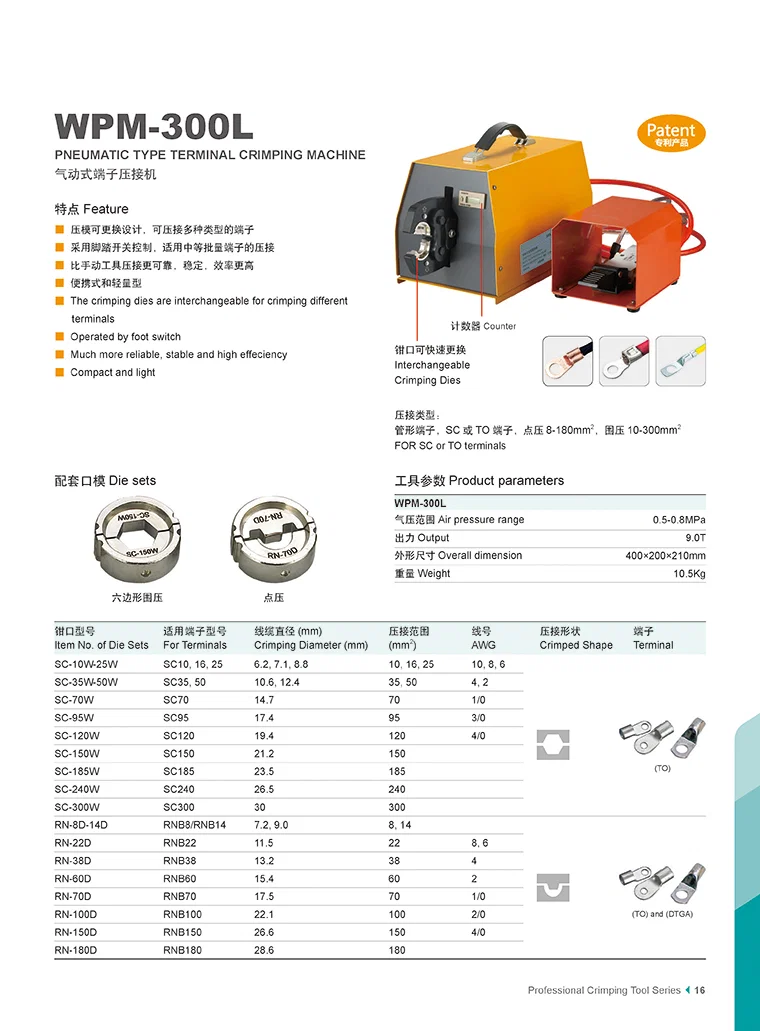

المواصفات الفنية

البندالمواصفات
الطرازWPM-300L
نوع الآلةآلة كبس أطراف هوائية
القدرة الخارجة9.0T
نطاق ضغط الهواء0.5–0.8MPa
الأبعاد الكلية400×200×210mm
الوزن10.5kg
قوالب الكبسقابلة للتبديل

التطبيقات

— تجميع لوحات التوزيع ومعدات الجهد: كبس عروات ثقيلة على كابلات المغذيات وقضبان التوزيع قبل التوصيل بالمسامير.

— إنتاج كابلات البطاريات والعواكس، حيث يلزم إغلاق أجسام العروات الكبيرة في شوط واحد لنتيجة سحب متسقة.

— ورش كابلات السفن والسكك: إنهاء كابلات القدرة والتأريض بعروات حلقية وأنبوبية ثقيلة.

— تجميع أسلاك المحولات والمولدات والمحركات: إغلاق العروات على أسلاك لا يستطيع رأس 2.5T تشكيلها.

— صيانة المواقع وأعمال المحطات الفرعية: إعادة إنهاء عروات كبيرة على كابلات مركبة بمكبس مثبت على طاولة.

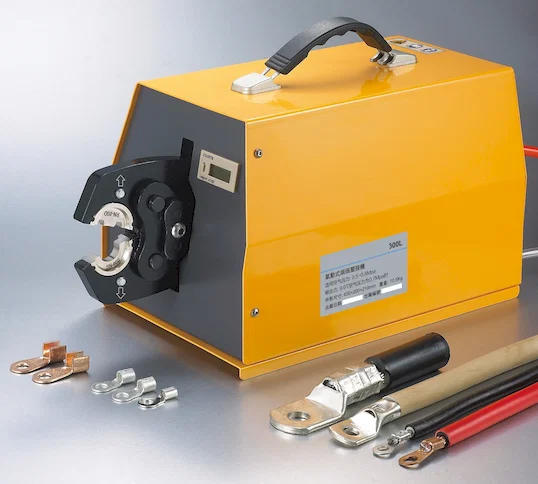

WPM-300L orange pneumatic crimping machine with interchangeable dies and die set table
Pneumatic Terminal Crimping Machine WPM-300L
