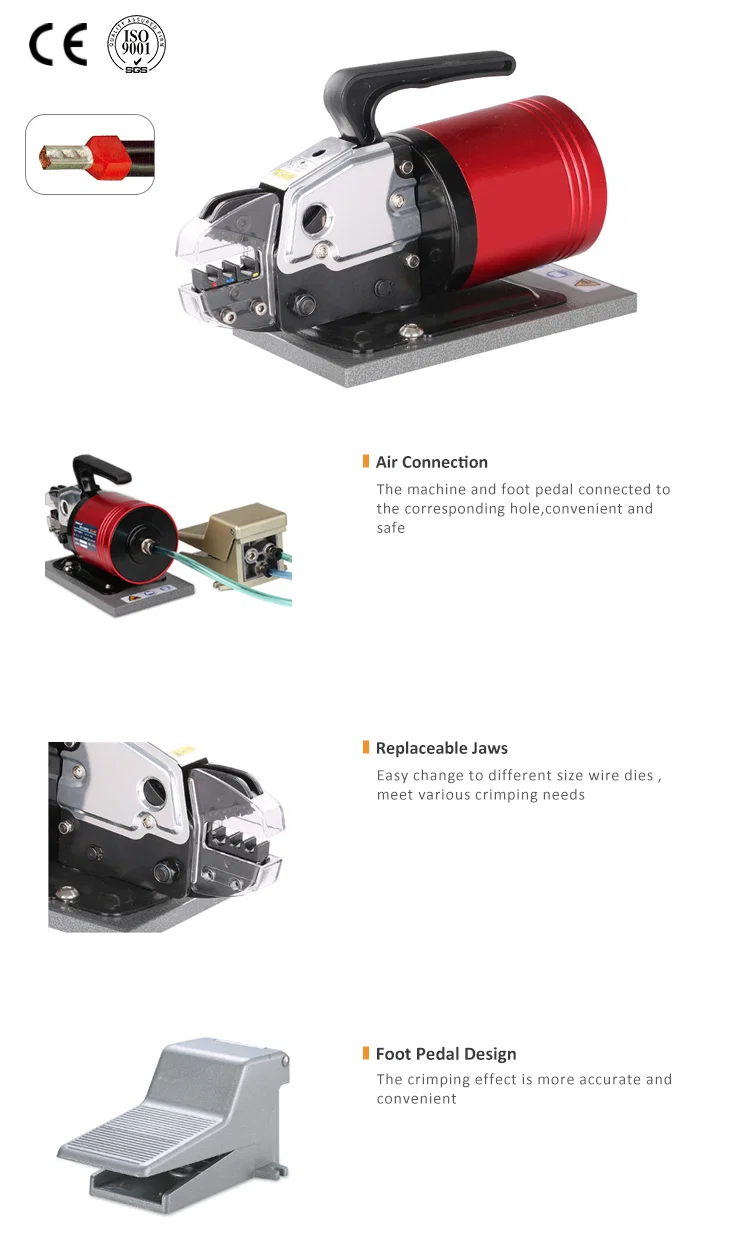

الطراز WPM-5ND آلة عصر أطراف هوائية مكتبية تعصر الأطراف على نهايات أسلاك مجهزة بمكبس هوائي بقوة 1.3 T. يغطي هيكل واحد ثلاث عائلات من الأطراف: أطراف غير معزولة حتى 16 mm²، وأطراف معزولة مسبقاً حتى 6 mm²، وأكمام إبرية حتى 35 mm². تعمل بهواء ورشة بضغط 0.4–1 MPa ولا تحتاج إلى تغذية كهربائية عند طاولة العمل.
يعتمد العصر اليدوي على قوة قبضة العامل، فيتفاوت ارتفاع العصر خلال الوردية وتصل أطراف مرتخية إلى لوحة الضفائر. في الطراز WPM-5ND تغلق أسطوانة هوائية أحادية الفعل القالب بضغط ثابت، فيبقى ارتفاع العصر واحداً من أول طرف إلى آخر طرف. تُبدل القوالب بفك برغيين، وتحمل واقية الأطراف الشفافة علامات حمراء وزرقاء وصفراء تطابق رموز ألوان الأطراف المعزولة، فيمكن التحقق من القالب المركب قبل تقديم السلك.
داخل مجموعة WPM الهوائية، الطراز 5ND هو الوحيد الذي يعصر بدلاً من أن يجرد: الطرازات WPM-305 و310 و315 و330 و416 تقطع العزل وتسحبه، بينما يغلق 5ND قالباً. كما تتجاوز سعة الأكمام فيه 35 mm² حد 16 mm² للأطراف العارية على الآلة نفسها، فتعمل الأكمام المزدوجة وأسلاك التحكم الأثقل دون مكبس ثانٍ.
الميزات الرئيسية
1.قدرة عصر 1.3 T تنتجها أسطوانة هوائية تعمل بين 0.4 و1 MPa؛ دون محرك ودون تغذية 220 V عند طاولة العمل.
2.ثلاثة نطاقات عصر على هيكل واحد: أطراف غير معزولة حتى 16 mm²، وأطراف معزولة مسبقاً حتى 6 mm²، وأكمام إبرية حتى 35 mm².
3.قوالب قابلة للتبديل يثبتها برغيان؛ الواقية الشفافة معلّمة بالأحمر والأزرق والأصفر لمطابقة رموز ألوان الأطراف المعزولة.
4.المكبس موجه بين صفيحتين فولاذيتين جانبيتين على مدى الشوط الكامل، فيحافظ على توازي سطحي القالب أثناء عصر الطرف.
5.واقية من البولي كربونات قابلة للرفع فوق منطقة العصر، تُرفع لتحميل الطرف وتُغلق على القالب أثناء دورة العصر.
6.جسم بوزن 4 kg على قاعدة 260 × 120 × 140 mm بمقبض علوي مدمج، فينتقل المكبس بين الطاولات ويُخزن على رف.
المواصفات الفنية
| المعيار | المواصفات |
|---|
| الطراز | WPM-5ND |
|---|
| نوع الآلة | آلة عصر أطراف هوائية |
|---|
| قوة العصر | 1.3 T |
|---|
| نطاق العصر، أطراف غير معزولة | ≤ 16 mm² |
|---|
| نطاق العصر، أطراف معزولة مسبقاً | ≤ 6 mm² |
|---|
| نطاق العصر، أكمام إبرية | ≤ 35 mm² |
|---|
| ضغط الهواء | 0.4–1 MPa |
|---|
| الأبعاد | 260 × 120 × 140 mm |
|---|
| الوزن | 4 kg |
|---|

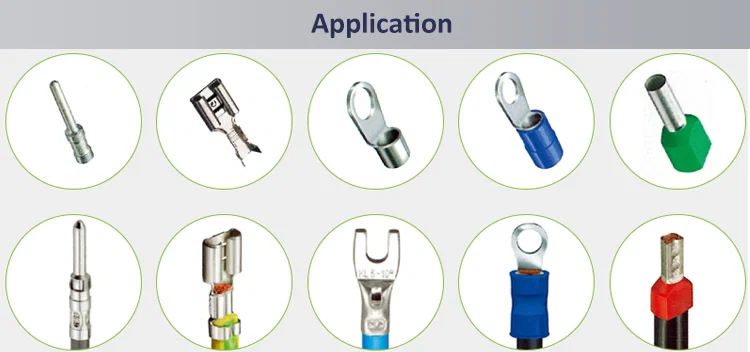

التطبيقات
— تجميع لوحات التحكم: أسلاك مرنة 0.5–2.5 mm² بأكمام مزدوجة ملونة، تُعصر قبل إدخالها في كتل الأطراف.
— خطوط ضفائر السيارات: أطراف حلقية وشفرية غير معزولة 4–16 mm² على أسلاك البطارية والتأريض والمشغل.
— إنتاج الأجهزة المنزلية: أطراف معزولة مسبقاً حتى 6 mm² على الأسلاك الداخلية للمحركات والسخانات ومفاتيح الأبواب.
— لوحات المفاتيح والعدادات: أكمام إبرية حتى 35 mm² على أسلاك التغذية الداخلة وأسلاك محولات التيار.
— ورش الضفائر التعاقدية: الدفعات القصيرة وإعادة العمل حيث لا يبرر مكبس عصر مكهرب ويكون هواء الورشة وحده متاحاً.
