آلة انكماش حراري أوتوماتيكية لأنابيب الأسلاك WPM-814
آلة انكماش حراري أوتوماتيكية لأنابيب الأسلاك WPM-814 Thumb آلة انكماش حراري أوتوماتيكية لأنابيب الأسلاك WPM-814 Thumb
Video Thumbnail

آلة انكماش حراري أوتوماتيكية لأنابيب الأسلاك WPM-814

📅 2025-04-28 👁️ 836
  • موديل المنتج: WPM-814

  • المواصفات

    نوع الآلة: آلة أوتوماتيكية لأنابيب تآكل الأسلاك بالانكماش الحراري
    الوظيفة: إدخال العوازل الحرارية الأنبوبية وأسلاك الخيوط
    العملية: سداد يدوي، قطع أنابيب أوتوماتيكي، خيوط أوتوماتيكية
    الميزات: شاشة كبيرة، أزرار واضحة، تحديد موضع سريع ودقيق
    التشغيل: إعداد وقت خبز، عودة تلقائية لأنبوب التسخين
  • اطلب عرض سعر الآن

WPM-814 آلة انكماش حراري أوتوماتيكية بالكامل لإنتاج مجموعات الأسلاك. في دورة واحدة تقطع الأنبوب إلى الطول المطلوب وتُدخله على طرف السلك وتمرر المجموعة عبر غرفة التسخين؛ ولا يبقى يدوياً سوى سحب السلك. صُممت لورش المجموعات التي تضع أنبوب الانكماش على الأسلاك المفردة والفروع القصيرة قبل تركيب الموصلات، حيث يجب أن يتكرر موضع الأنبوب وجودة الانكماش من قطعة إلى قطعة.

القطع والإدخال يدوياً أبطأ خطوة في الخلية: طول الأنبوب ينزاح، والطرف المقطوع يتفتل، ومسدس حراري يُوجَّه على كل طرف يعطي انكماشاً غير منتظم ويحرق العزل المجاور للأنبوب. تقطع WPM-814 الأنبوب وتدفعه على السلك عبر أنبوب توجيه دقيق وتُكمشه في غرفة التسخين، وتعود السخانة تلقائياً إلى موضع البداية بعد كل دورة. يُركَّب الأنبوب على السلك دون تشكيل أو فتح.

مقارنة بآلة قطع الأنابيب، تقوم WPM-814 أيضاً بالإدخال والتسخين، فلا ينتظر الأنبوب المقطوع في صينية لمشغل ثانٍ. ومقارنة بمحطة انكماش نصف آلية تُشغَّل بدواسة، تُكمل التسلسل كله بنفسها، ولأن كل آلة تُبنى من عينات أسلاك العميل، يمكن تغيير دفعة مجموعات مختلطة دون أدوات جديدة.

الميزات الرئيسية

1. ثلاث محطات في دورة أوتوماتيكية واحدة — قطع الأنبوب وإدخاله والتسخين — مع سحب السلك يدوياً فقط

2. أنبوب توجيه دقيق ينقل الأنبوب المقطوع على طرف السلك قبل شوط الانكماش

3. عودة تلقائية للسخانة إلى موضع البداية بعد كل دورة انكماش

4. شاشة لمس كبيرة على ذراع قائم لإدخال المعلمات وتحديد المواضع بسرعة

5. يُركَّب الأنبوب على السلك دون تشكيل، فلا تُفتح الأكمام المقطوعة مسبقاً قبل الانكماش

6. تُبنى الآلة من عينات أسلاك العميل؛ خزانة أرضية بعجلات وأرجل تسوية وزر إيقاف طارئ ومنارة إنذار

المواصفات الفنية

المعلمةالمواصفات
الطرازWPM-814
نوع الآلةآلة انكماش حراري أوتوماتيكية
التشغيلأوتوماتيكي؛ سحب السلك يدوياً
العمليةقطع الأنبوب، إدخال الأنبوب، التسخين
عودة السخانةتلقائية
تشكيل الأنبوبدون تشكيل، يُركَّب الأنبوب كما هو
التحكمشاشة لمس كبيرة على قائم
الضبطتُجهَّز الآلة من عينات أسلاك العميل
الهيكلخزانة أرضية بعجلات وأرجل تسوية

التطبيقات

— مجموعات أسلاك السيارات: أنبوب انكماش على الوصلات المعصورة ونقاط التفرع في السلك أحادي القلب

— مجموعات الأجهزة المنزلية: تجليد أطراف التوصيل قبل تركيب الغلاف

— تجميع كابلات الاستشعار والتحكم: أنبوب على الوصلات الملحومة أو المعصورة عند طرف الكابل

— ورش توصيلات اللوحات والمفاتيح: تركيب أنبوب وسم قبل التوصيل

— إنتاج كابلات القدرة: أنبوب عند طرف القابس قبل التشكيل الخارجي

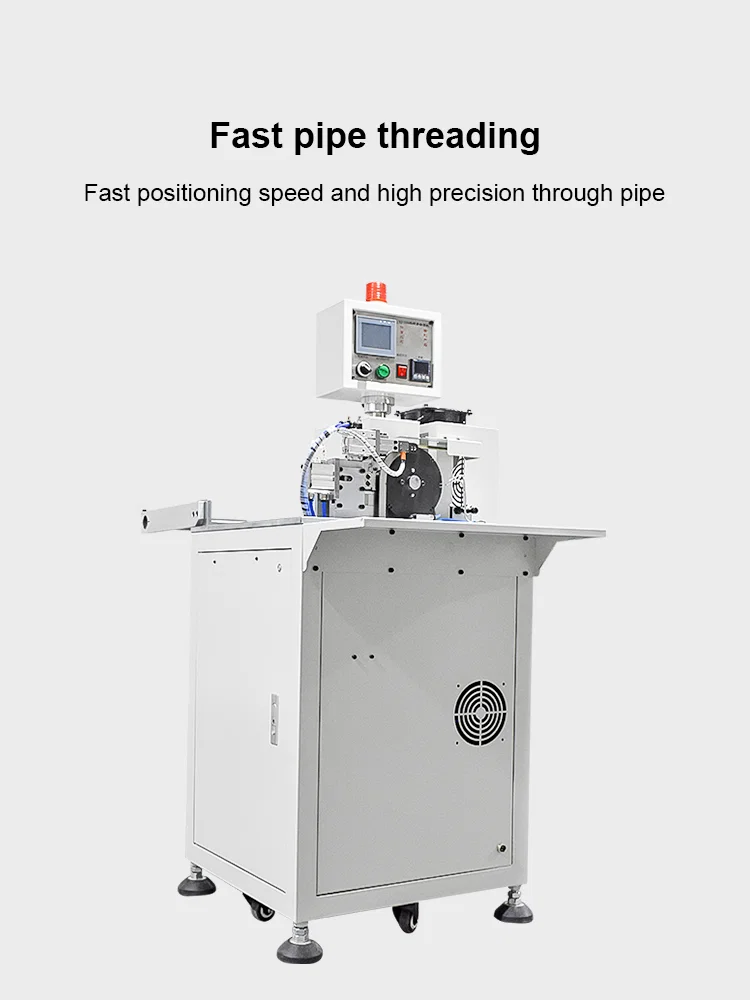

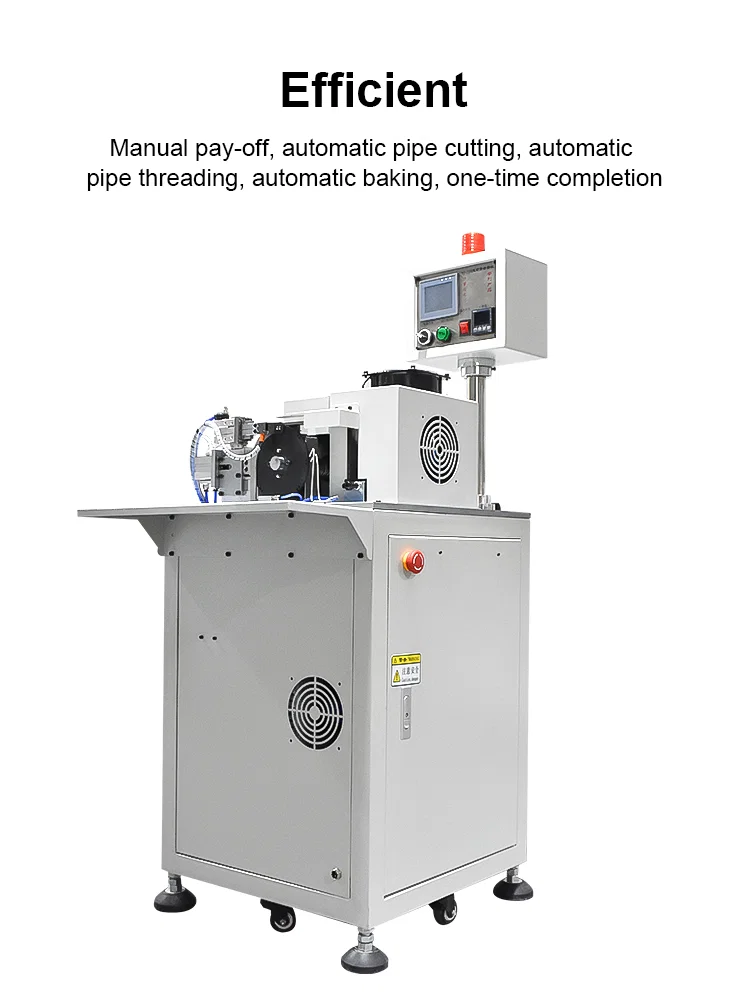

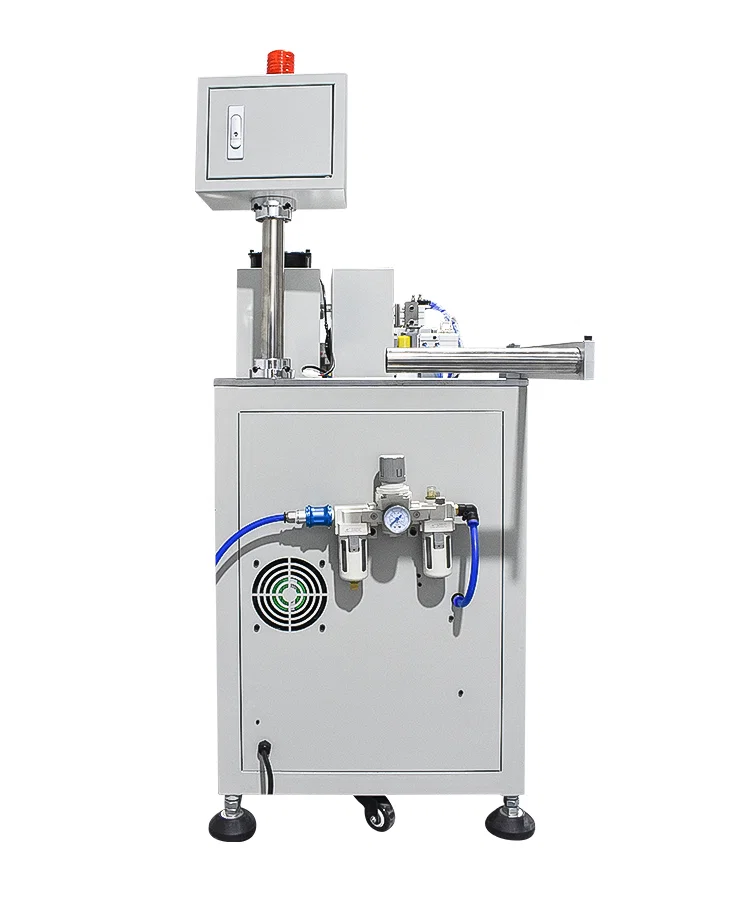

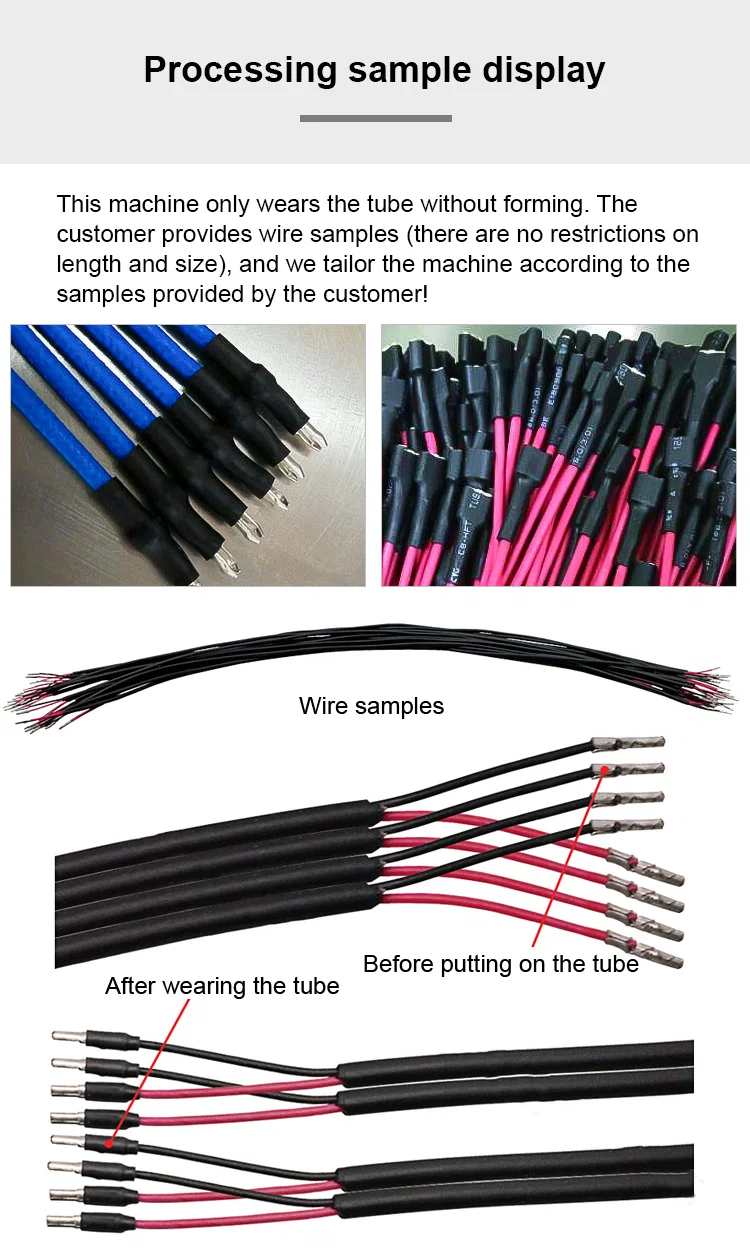

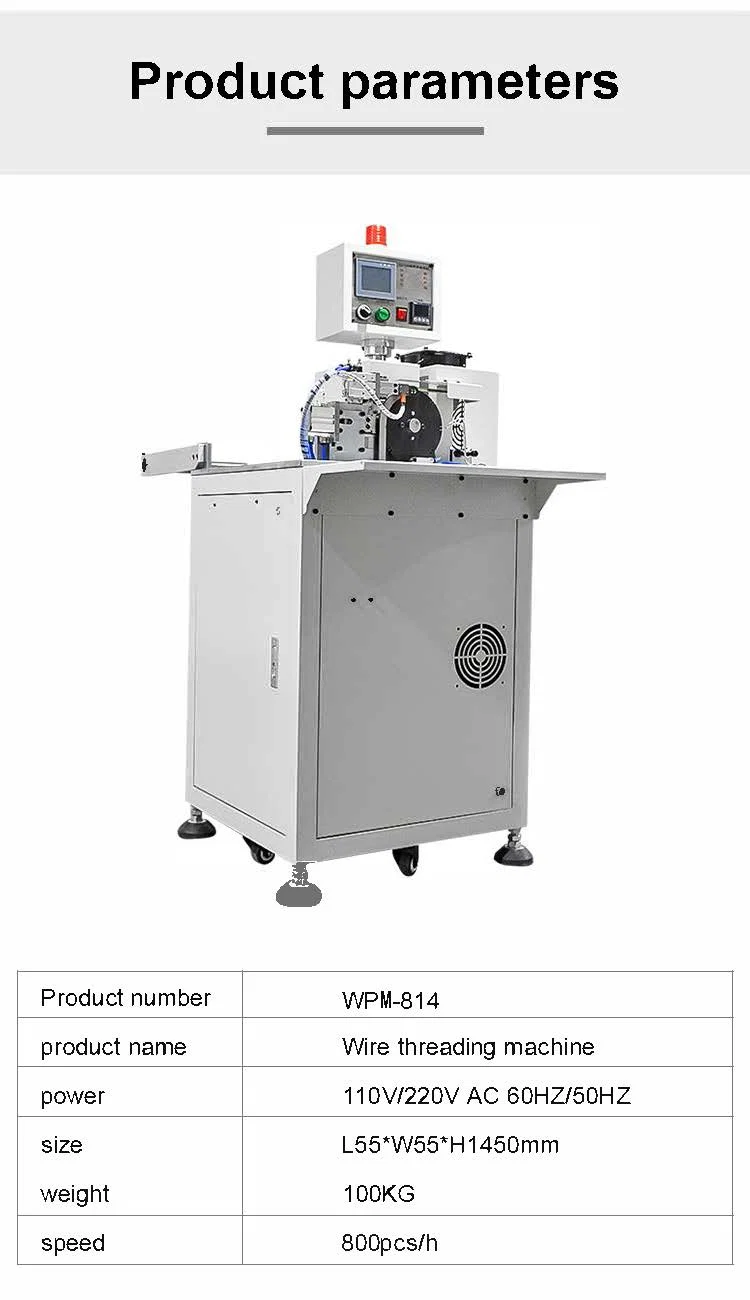

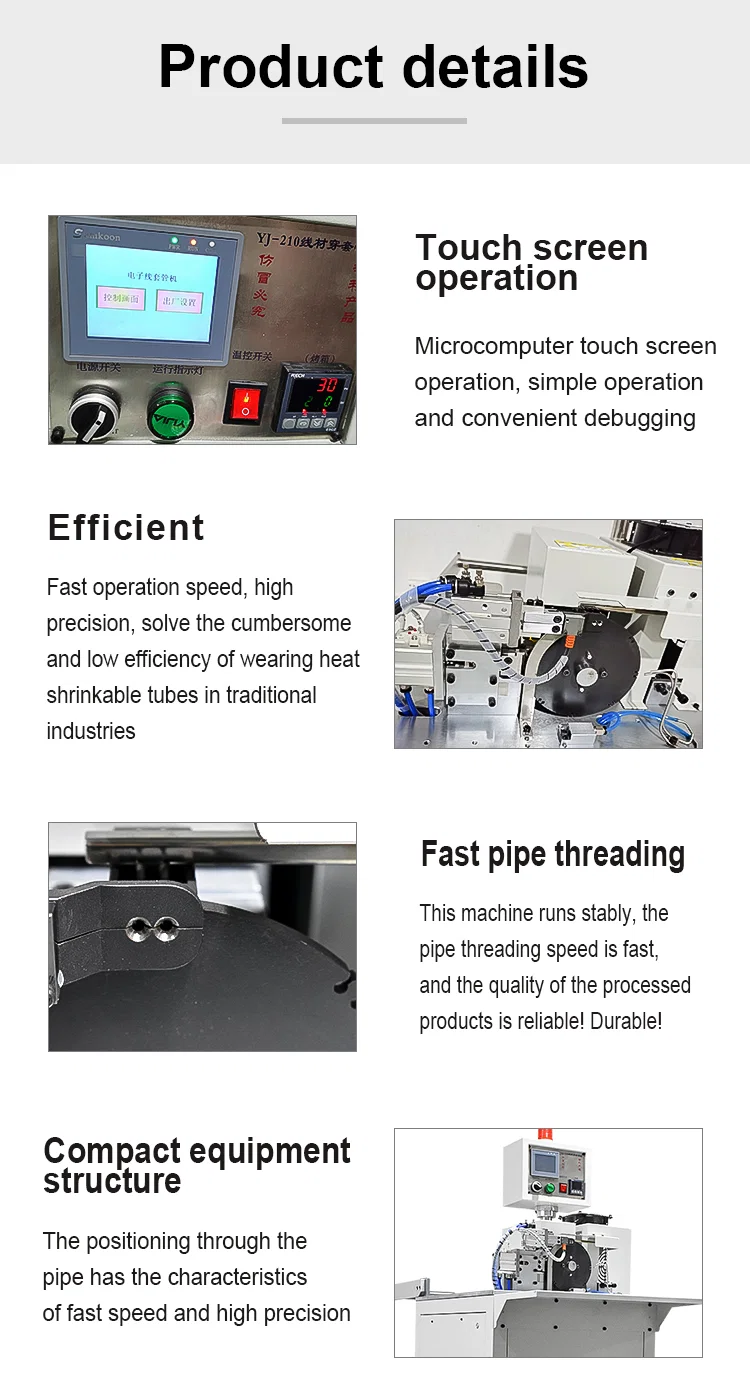

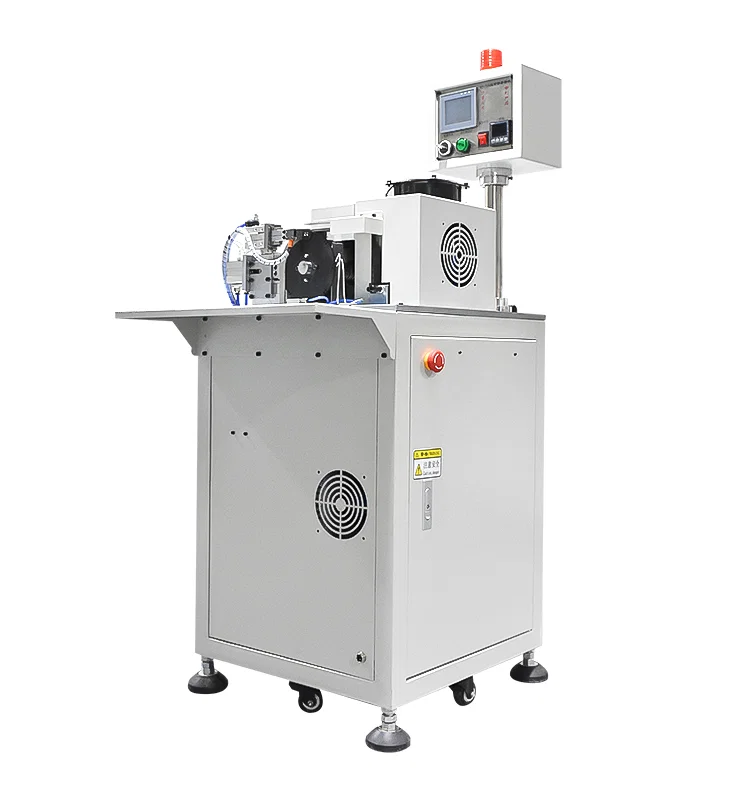

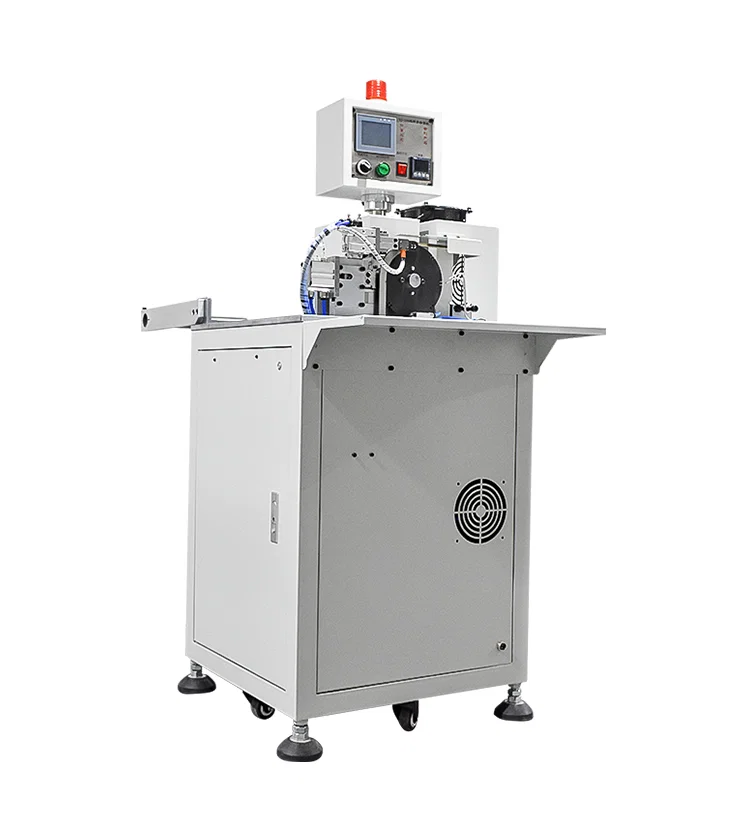

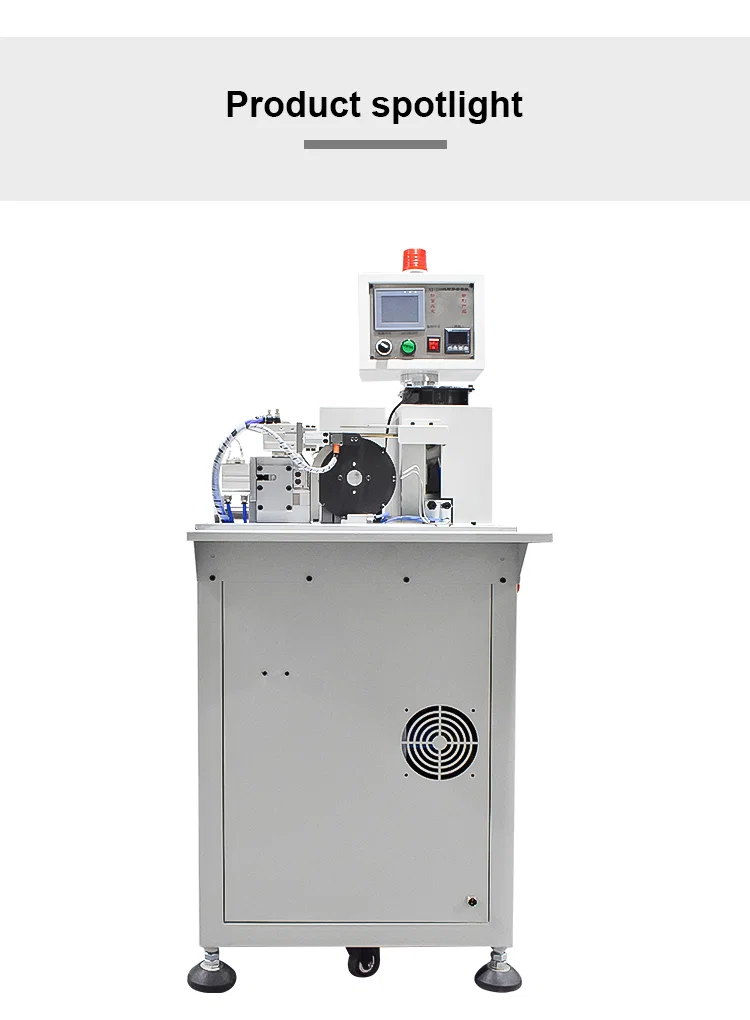

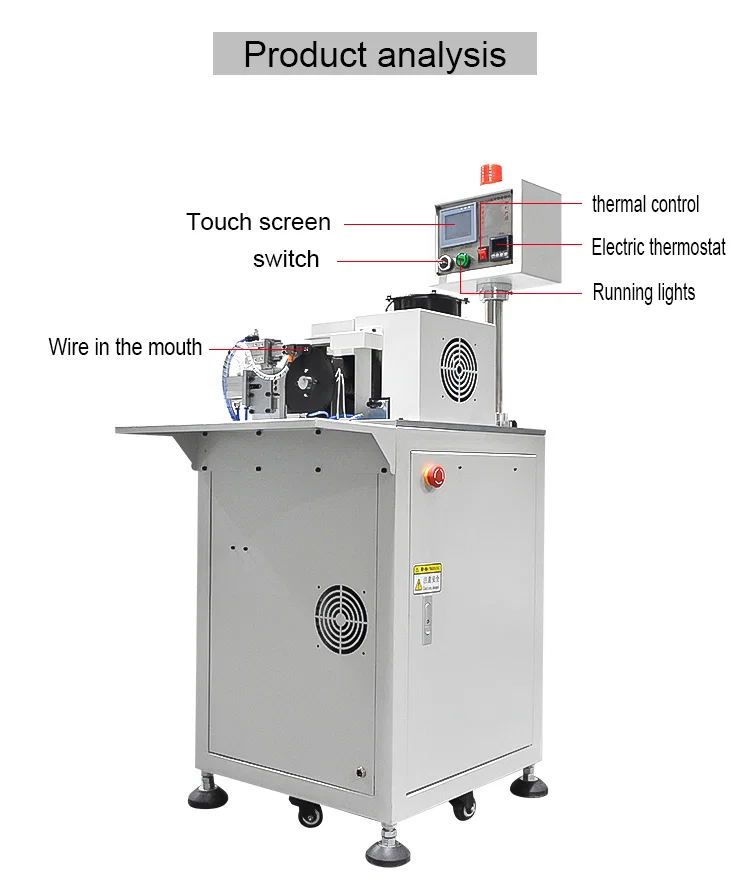

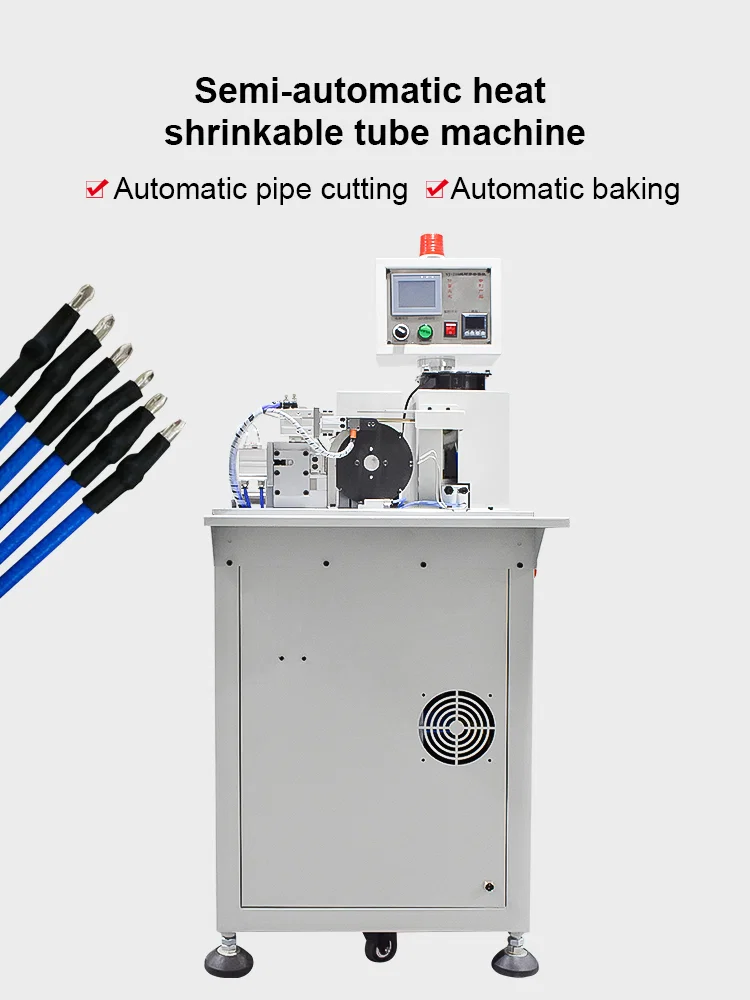

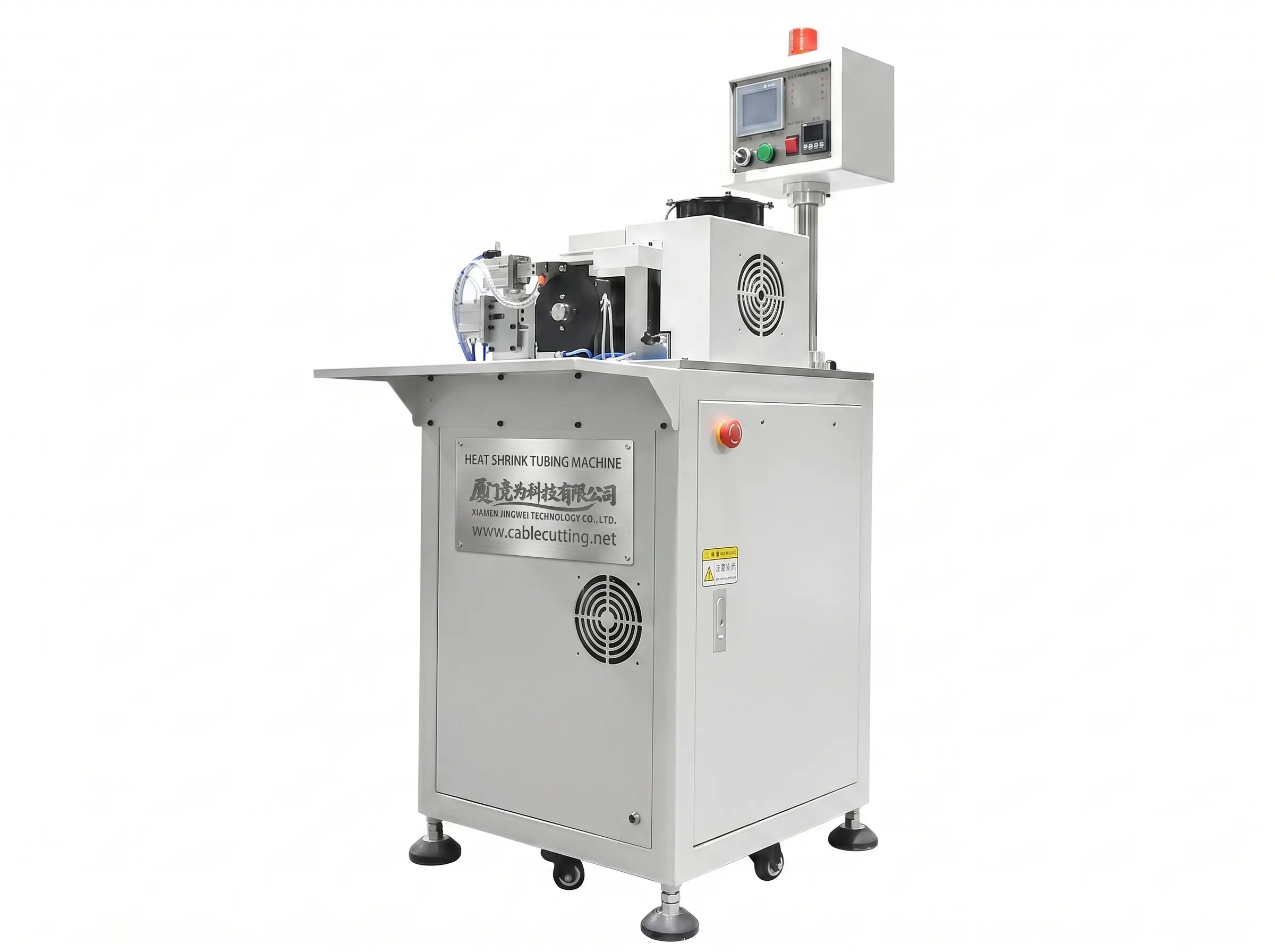

منظر أمامي لآلة انكماش الأنابيب WPM-814 مع لوحة تحكم وخزانةمنظر جانبي مائل لآلة WPM-814 مع رأس القطع والسخانةمنظر ثلاثي الأرباع لآلة WPM-814 يظهر رأس إدخال الأنبوب وأدوات تحكم بمستوى الطاولةعينات أنابيب انكماش: أسلاك زرقاء ووردية بأطراف أنبوب قبل الانكماش وبعدهصورة آلة WPM-814 فوق جدول معلمات يذكر 110V/220V و100kg و800pcs/hأجزاء WPM-814 الموسومة: شاشة لمس ومفتاح ومدخل سلك وتحكم حراري وثرموستاتتفاصيل WPM-814: شاشة لمس ورأس قطع وآلية إدخال في لقطات قريبةمسقط أمامي لآلة WPM-814 مع الخزانة والعجلات وأرجل التسويةمنظر ثلاثي الأرباع أمامي لآلة WPM-814 مع رأس قطع وصينية وصندوق تحكممنظر جانبي أيمن لآلة WPM-814 يظهر نفق التسخين ومروحة التبريد والإيقاف الطارئمنظر خلفي لآلة WPM-814 مع منظم هواء ومرشح ومزيت وأنابيب هوائية
