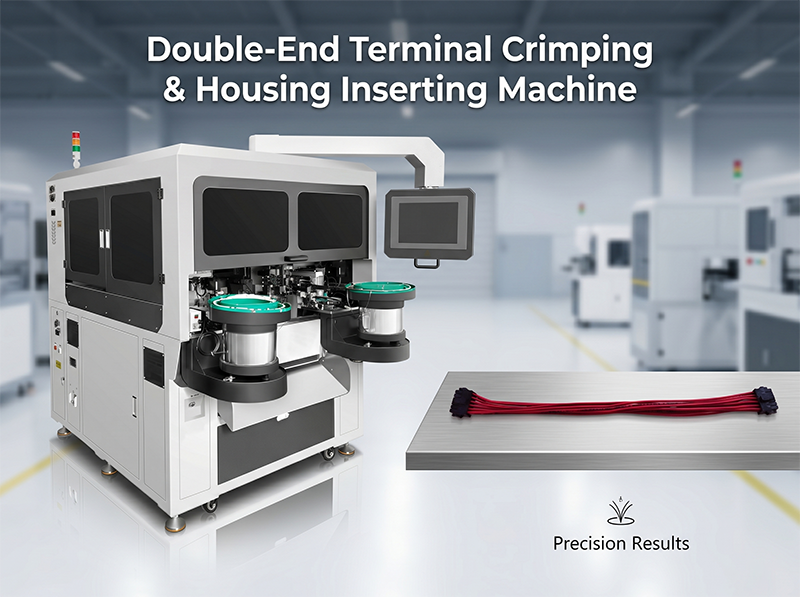

آلة عصر طرفيات وإدخال علب للطرفين AWG30–16 JW-CK01

📅 2026-05-09 👁️ 284
  • موديل المنتج: JW-CK01

  • المواصفات

    1. الموديل: JW-CK01 آلة تجعيد الأطراف المزدوجة وإدخال الغلاف
    2. الشاشة: شاشة LCD تعمل باللمس بحجم 15 بوصة
    3. نظام التحكم: نظام تحكم MCU
    4. السعة: حوالي 1,600–2,600 قطعة/ساعة لطول سلك 100 مم (تعتمد السعة الفعلية على ظروف العمل)
    5. مقياس السلك المناسب: AWG30# – AWG16# (قابل للتخصيص للمتطلبات الخاصة)
    6. طول المعالجة: 90 مم – 900 مم (قابل للتخصيص للأطوال الأكبر)
    7. طول التجريد: 0.1 مم – 14 مم (قابل للتعديل)
    8. دقة القطع: ±0.1 مم
    9. قوة التجعيد: 1.5 طن (قابلة للتخصيص للاحتياجات الخاصة)
  • اطلب عرض سعر الآن

الطراز JW-CK01 آلة عصر طرفيات وإدخال علب للطرفين تقطع وتجرد وتعصر الطرفين وتدخل العلب في دورة أوتوماتيكية واحدة. وتعمل على أسلاك من AWG30 إلى AWG16 بأطوال من 90 إلى 900 mm، وتحفظ دقة القطع عند ±0.1 mm وتصل إلى 1600–2600 قطعة في الساعة على أطراف 100 mm. ويستخدمها بناة الضفائر الدقيقة في الطاقة الجديدة والأجهزة المنزلية وإلكترونيات 3C وتوريدات السيارات للموصلات التي يجب أن تستقر من المحاولة الأولى.

الميزات الرئيسية

  • إدخال على الطرفين — تُدفع العلب على الطرفيات المعصورة في كل طرف، فيكون الطرف المكتمل ناتجًا واحدًا من الآلة.
  • واجهة لمس 15 بوصة — تضبط شاشة LCD كبيرة مع وحدة تحكم MCU الطول والتجريد وموضع العصر وقواعد الكشف.
  • مناولة المقاسات الدقيقة — تغطية AWG30 إلى AWG16 مع تجريد 0.1–14 mm تشمل أسلاك الحساسات وأسلاك القدرة على منصة واحدة.
  • رأس عصر 1.5 طن — القوة كافية لمجال الطرفيات ويمكن تحديد قوة أعلى للطرفيات الخاصة.
  • فحص أثناء العملية — توقف الرؤية وكشف غياب السلك وضغط الهواء وجمع الورق ونقص الطرفيات الدورة عند أي عطل، مع توفر مراقبة قوة السحب والضغط كخيارات.
  • مناولة الفضلات — لف الورق الفائض وجمع الخردة وقطع الشريط مدمجة، فتبقى الخلية نظيفة خلال الوردية.
  • هيكل ثقيل — بوزن نحو 1100 kg على قاعدة 2200 × 1800 × 2200 mm تبقى المحاذاة ثابتة في العمل المتصل على الطرفين.

المواصفات الفنية

الطرازJW-CK01 آلة عصر طرفيات وإدخال علب مزدوجة الطرف
الشاشةشاشة لمس LCD 15 بوصة
نظام التحكمMCU
الإنتاجنحو 1600–2600 pcs/h على سلك 100 mm
مقاس السلك المناسبAWG30–AWG16، قابل للتخصيص
طول المعالجة90–900 mm، وقابل للتخصيص للمقاسات الأطول
طول التجريد0.1–14 mm، قابل للتعديل
دقة القطع±0.1 mm
قوة العصر1.5 طن، قابلة للتخصيص
أجهزة الكشففحص بصري، غياب السلك، ضغط الهواء، جمع الورق، نقص الطرفيات؛ ومراقبة قوة السحب والضغط اختيارية
المعدات الخارجية القياسيةحامل سحب بشد ثمانية محاور، ناقل المنتج النهائي
مصدر الطاقةAC 220 V، 50 Hz، قابل للتخصيص
الأبعادالطول 2200 × العرض 1800 × الارتفاع 2200 mm
الوزننحو 1100 kg
مساحة التركيبالطول 3200 × العرض 4000 × الارتفاع 2200 mm

التطبيقات

  • ضفائر الطاقة الجديدة بموصلات استشعار رفيعة
  • توصيلات الأجهزة المنزلية التي تنتهي في علب
  • أطراف إلكترونيات 3C المنتجة بكميات كبيرة
  • مجموعات موصلات لضفائر السيارات الفرعية
  • الضفائر الدقيقة التي تتطلب فحصًا بصريًا وفحص قوة سحب

لماذا تختار هذا الطراز

بأربعة عشر محور سيرفو وواجهة 15 بوصة وحزمة كشف كاملة، تحفظ الآلة موضع العلبة النهائي بدلًا من الاعتماد على تقدير المشغل. وبوصفها آلة معالجة ضفائر أوتوماتيكية، فهي تجمع الخردة وتلف الورق الفائض وتقطع الشريط، فتبقى الخلية نظيفة خلال الوردية. وتُسعّر أطوال المعالجة الأطول وقوة العصر الأعلى والطرفيات الخاصة كتخصيص على القاعدة نفسها. وتُسلَّم وحدة العصر والإدخال مباشرة من المصنع مع رسومات التركيب، ويحدد عقد البيع التكوين النهائي قبل الشحن.
