آلة شد وقطع أربطة الكابلات بزناد حثي JW-SLQ
آلة شد وقطع أربطة الكابلات بزناد حثي JW-SLQ Thumb
Video Thumbnail

آلة شد وقطع أربطة الكابلات بزناد حثي JW-SLQ

📅 2026-05-11 👁️ 2,167
  • موديل المنتج: JW-SLQ

  • المواصفات

    JW-SLQ ماكينة ربط الكابلات الأوتوماتيكية بالشد والقطع (مشغل حثي)
    نطاق ربط الكابلات العامة (باستثناء لوحة تجويف ربط الكابلات) السماكة: 0.8 مم - 1.6 مم
    الحد الأدنى لقطر الربط غير محدد
    الحد الأقصى لقطر الربط غير محدد
    كفاءة ربط الكابل الواحد حوالي 1-1.5 ثانية لكل دورة (بناءً على ربط كابل بطول 100 مم كمعيار)
    مصدر الطاقة تيار مستمر 24 فولت
    ضغط الهواء غير محدد
    حجم المنتج الطول 150 × العرض 50 × الارتفاع 150 مم
    الوزن غير محدد
  • اطلب عرض سعر الآن

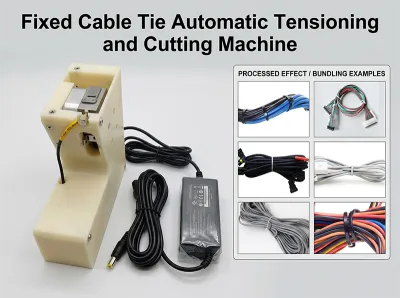

الطراز JW-SLQ آلة أربطة كابلات ثابتة تشد الأربطة وتقطعها بزناد حثي. يُمرّر المشغل الرباط خلال الحزمة إلى موضع الاستشعار، فتشده بكرة التغذية إلى الشد المضبوط وتقطع الذيل في نحو 1 إلى 1.5 ثانية. وتستخدمها خلايا ضفائر السيارات وأي طاولة تربط الحزم يدويًا لإزالة إجهاد الرسغ الذي تسببه أداة الشد اليدوية.

الميزات الرئيسية

  • زناد حثي — يبدأ الوصول إلى موضع الاستشعار الشد والقطع، فلا ضغط زر بين القطع.
  • زمن دورة 1–1.5 ثانية — مقيس على رباط 100 mm، ويكون أطول قليلًا في المقاسات الأكبر.
  • ضبط شد بثلاث مراحل — يضبط برغي مدرج على الجانب العزم لإحكام حزم مختلف، والقيمة الأعلى تعني سحبًا أقوى.
  • طول ذيل قابل للتعديل — يطيل تغيير سماكة لوح تجهيزة الغطاء الذيل المقطوع أو يقصره، وتزيد الحشوات طوله في الأربطة ذات الذيل المقعر.
  • تبديل الأربطة بلوح — يهيئ استبدال لوح التجويف الوحدة لأنواع أربطة أخرى، بغطاء سماكة 0.8–1.6 mm في المجال العام.
  • صيغة طاولة — بأبعاد 150 × 50 × 150 mm تناسب كل محطة عمل دون إزاحة تجهيزات التجميع.
  • مصدر 24 V — يحفظ دخل DC 24 V سلامة الوحدة على مستوى الطاولة، ويمكن قص الموصل وإعادة توصيله حسب العرف المحلي.

المواصفات الفنية

الطرازJW-SLQ آلة شد وقطع أوتوماتيكية لأربطة الكابلات بزناد حثي
مجال سماكة الرباط0.8–1.6 mm، دون لوح التجويف
زمن الدورةنحو 1–1.5 ثانية لكل رباط، على أساس رباط 100 mm
مصدر الطاقةDC 24 V
موصل الطاقةمقبس قياسي DC-022 مقاس 5.5 × 2.5، 2.5 A أو أكثر لكل رأس
الأبعادالطول 150 × العرض 50 × الارتفاع 150 mm

التطبيقات

  • ربط ضفائر السيارات على طاولات التجميع
  • حزم الكابلات والأنابيب المربوطة على مسافات ثابتة
  • تجميع مجموعات الأسلاك قبل التغليف والشحن
  • محطات إعادة العمل حيث يجب استبدال الرباط سريعًا

لماذا تختار هذا الطراز

الوحدة صنف مخزون، فيمكن للخط إضافة محطة عمل دون دورة شراء طويلة أو مشروع تركيب كامل. ولأن قاطع شد أربطة الكابلات الحثي يضبط الشد وطول الذيل ميكانيكيًا، فلا برنامج لإعادة التدريب عند تغيير الرباط أو الحزمة. وبوصفها آلة قطع أربطة أوتوماتيكية، فهي ترفع الأداة اليدوية عن الطاولة، وهنا يتراكم إجهاد المشغل خلال الوردية. ويغطي دعم المصنع الإعداد عند الوصول، وتُسعّر ألواح تجهيزات الأربطة الخاصة كتخصيص وفق عينة.
