لحام نقطي للمقاومة DC مع عاكس LCD JW-PULSE-3000

Name: لحام نقطي للمقاومة DC مع عاكس LCD JW-PULSE-3000
Brand: JINGWEI
SKU: JW-PULSE-3000
Availability: InStock
Rating: 5 (1 reviews)
Author: الشركة المصنعة والموردة لمعدات معالجة الأسلاك | JINGWEI

جهاز JW-PULSE-3000 هو مصدر طاقة لحام نقطي مقاوم للتيار المستمر (DC) من نوع عاكس LCD دقيق، مصمم للحام عالي الجودة وعالي السرعة للمواد الحساسة وغير الحديدية. بفضل تقنية العاكس بتردد 4 كيلو هرتز، وتيار خرج أقصى يبلغ 3000 أمبير DC، والتحكم الذكي بواسطة وحدة التحكم الدقيقة (MCU)، فإنه يوفر استجابة أسرع بـ 80 مرة من آلات اللحام التقليدية التي تعمل بالتيار المتردد (AC). يدعم النظام 20 إعدادًا مبرمجًا مسبقًا للحام، وملامح تسخين ثلاثية المراحل، وتحكمًا ناعمًا في منحدر التيار لتحقيق اتساق فائق في اللحام وإطالة عمر الأقطاب الكهربائية. يتيح اتصال RS-232 (اختياري) التكامل السلس مع خطوط الإنتاج الآلية.

المواصفات الفنية:

الطراز	JW-PULSE-3000
جهد الدخل	220 فولت تيار متردد
الطاقة المقدرة	10 كيلو فولت أمبير
أقصى تيار خرج	3000 أمبير تيار مستمر
وضع التحكم	تيار ثابت / جهد ثابت / طاقة ثابتة / عرض نبضة ثابت
دورة التشغيل	10%
تردد العاكس	4 كيلو هرتز
فترات دورة اللحام	11
عدد نبضات اللحام	3
التحكم في منحدر التيار	نعم (صعودًا/هبوطًا)
البرامج المخزنة	20 مجموعة
الشاشة	240 × 128 LCD
الاتصالات	RS-232 (اختياري)
الأبعاد (الطول × العرض × الارتفاع)	435 × 185 × 320 مم
الوزن	22 / 24 كجم

نقاط البيع الرئيسية:
• خرج نبضي تيار مستمر مع تموج ضئيل — لا توجد فجوات عند نقطة الصفر، تركيز حراري فائق
• مراقبة في الوقت الفعلي تعتمد على وحدة التحكم الدقيقة (MCU) للتيار والجهد والطاقة
• جسر عاكس مع تبديل ناعم لتقليل التداخل الكهرومغناطيسي (EMI) وفقدان التبديل
• تسخين ثلاثي المراحل مع تحكم قابل للتكوين في زيادة/خفض منحدر التيار
• 20 مجموعة معلمات قابلة للبرمجة للتغيير السريع بين مهام العمل
• شاشة LCD متعددة المعلمات 240×128
• ذاكرة غير متطايرة من نوع EEPROM — لا حاجة لبطارية
• تردد عاكس 4 كيلو هرتز — دورة تحكم 0.25 مللي ثانية (أسرع بـ 80 مرة من التيار المتردد)
• تشخيص شامل للأعطال: خلل في التيار، جهد زائد، درجة حرارة زائدة
• RS-232 اختياري للتكامل مع الأتمتة
التطبيقات الموصى بها:
• تجميع الإلكترونيات الدقيقة ولحام مكونات لوحات الدوائر المطبوعة (PCB)

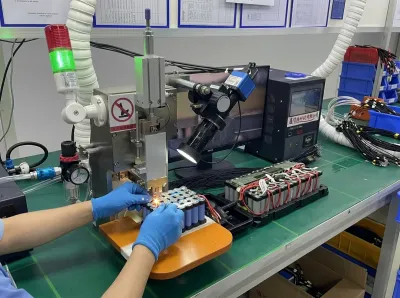

• لحام ألسنة البطاريات (خلايا الليثيوم أيون، NiMH، NiCd)
• لحام نقطي للمعادن غير الحديدية (النحاس، الألومنيوم، النيكل)
• تثبيت أحزمة الأسلاك والموصلات
• تشكيل الصفائح المعدنية الرقيقة
• لحام أجهزة الاستشعار والمرحلات في السيارات

ما الذي يجعل JW-PULSE-3000 مناسبًا للحام الدقيق للمواد الحساسة؟

يستخدم JW-PULSE-3000 تقنية العاكس بتردد 4 كيلوهرتز مع دورة تحكم 0.25 مللي ثانية، مما يوفر استجابة أسرع بـ 80 مرة من اللحامات التقليدية AC. خرج النبض DC يحتوي على تموج ضئيل ولا توجد فجوات عبور صفري، مما يضمن تركيزًا فائقًا للحرارة ولحامات متناسقة. يسمح المراقبة في الوقت الحقيقي القائمة على MCU والتسخين ثلاثي المراحل مع التحكم في منحدر التيار بتوصيل طاقة دقيق، مما يجعله مثاليًا للمواد الحساسة وغير الحديدية مثل ألسنة البطاريات ومكونات PCB.

كيف يساعد JW-PULSE-3000 في تحسين كفاءة الإنتاج من خلال إعداداته القابلة للبرمجة؟

تحتوي آلة اللحام على 20 برنامجًا مخزنًا (مجموعات معلمات) يمكن استدعاؤها بسرعة عبر شاشة LCD 240x128، مما يتيح تغيير المهام بسرعة دون إعادة تكوين يدوي. يدعم كل برنامج تحكمًا بالتيار الثابت أو الجهد أو الطاقة أو عرض النبضة الثابتة، بالإضافة إلى ما يصل إلى 3 نبضات لحام وصعود/هبوط التيار. هذا يقلل من وقت الإعداد ويضمن جودة لحام قابلة للتكرار عبر تطبيقات مختلفة، مما يعزز كفاءة الإنتاج الإجمالية.

هل يمكن دمج JW-PULSE-3000 في خطوط الإنتاج الآلية؟

نعم، يوفر JW-PULSE-3000 واجهة اتصال RS-232 اختيارية، مما يسمح بالتكامل السلس مع PLCs أو الروبوتات أو أنظمة الأتمتة الأخرى. هذا يتيح ضبط المعلمات عن بُعد والمراقبة في الوقت الفعلي وتسجيل البيانات، مما يجعله مناسبًا لبيئات التصنيع عالية الحجم حيث تكون الدقة والتحكم في العملية أمرًا بالغ الأهمية.

ما أنواع الحماية من الأعطال التي يتضمنها JW-PULSE-3000 للتشغيل الآمن؟

تشمل آلة اللحام تشخيصات شاملة للأعطال مثل كشف الشذوذ في التيار، وحماية من الجهد الزائد، وإيقاف التشغيل بسبب الحرارة الزائدة. تحمي هذه الضمانات كل من الماكينة وقطعة العمل من التلف أثناء التشغيل. بالإضافة إلى ذلك، يقلل جسر العاكس ذو التبديل الناعم من EMI وفقدان التبديل، مما يعزز الموثوقية والسلامة في البيئات الصناعية.

لماذا يعتبر تردد العاكس 4 كيلوهرتز مهمًا لأداء اللحام في JW-PULSE-3000؟

يسمح تردد العاكس 4 كيلوهرتز بدورة تحكم 0.25 مللي ثانية، وهي أسرع بـ 80 مرة من آلات اللحام AC التقليدية بتردد 50/60 هرتز. هذه الاستجابة عالية السرعة تمكن من التعديل الدقيق في الوقت الفعلي لمعلمات اللحام، مما يقلل من المناطق المتأثرة بالحرارة والتناثر. كما يدعم ملفات تسخين ثلاثية المراحل مع التحكم في منحدر التيار، مما يوفر لحامات متناسقة حتى على المواد الرقيقة أو الحساسة للحرارة مثل ألسنة بطاريات الليثيوم أيون والمكونات الإلكترونية.
