آلة تجريد الكابلات المحورية بالسيرفو وشاشة LCD JW-ST05

📅 2025-04-28 👁️ 2,364
  • موديل المنتج: JW-ST05

  • المواصفات

    نوع الجهاز: آلة تجريد الكابلات المحورية
    واجهة التحكم: شاشة LCD
    نظام الحركة: محرك سيرفو وبرغي كروي دقيق
    نظام التحكم: متعدد النقاط
    مادة السكاكين: فولاذ تنغستن مستورد وسبائك تيتانيوم
    التطبيق: كابلات شحن سميكة وعالية الجودة
    النتيجة: تجريد أنيق ودقيق دون إتلاف الطبقة الداخلية
  • اطلب عرض سعر الآن

تجرد JW-ST05 الكابلات المحورية والسميكة متعددة الطبقات على هيكل طاولة، برأس شفرات دوّار يدار بمحرك سيرفو. تُفتح كل طبقة من الكابل إلى عمقها المبرمج، فيمكن تجريد الغلاف والجديلة المدرعة والعازل والموصل الداخلي في إعداد واحد. الآلة موجهة لأسلاك مسدسات الشحن والكابلات المحورية الثقيلة حيث تكون الطبقات متقاربة ضمن أجزاء من المليمتر.

التجريد اليدوي للكابل المحوري يقطع طبقات متراكبة فوق بعضها تقريباً. الشفرة الأعمق من اللازم تجرح الجديلة أو العازل، فيفشل الكابل في اختبار الاستمرارية أو الجهد بعد تركيب الموصل. في ST05 كل طبقة خطوة برنامج منفصلة: يموضع محرك السيرفو وبرغي الكرات الدقيق حلقة الشفرات على عمق مخزن، ويشغّل التحكم متعدد النقاط الخطوات بالتسلسل، وتقطع شفرات فولاذ التنجستن المستوردة في حوامل سبيكة التيتانيوم الجديلة بدلاً من سحبها.

داخل مدى تجريد Jingwei تكون ST05 آلة الكابلات المحورية والسميكة. ST03 وحدة هوائية كهربائية للسلك أحادي العزل، وتزيل WPM-550 فيلم الميناء من سلك مغناطيسي 0.3 إلى 4.0 mm دون قطع العزل إطلاقاً. وتعمل ST05 على الطبقات متحدة المركز إلى أعماق مبرمجة، وهي العملية التي يعتمد عليها عمل مسدسات الشحن وضفائر التردد الراديوي.

الميزات الرئيسية

1. تموضع شفرات بالسيرفو: يُضبط عمق كل طبقة ببرغي كرات دقيق لا بضغط الهواء، فلا ينحرف القطع مع تقلب هواء الورشة.

2. تحكم متعدد النقاط يخزن خطوات الغلاف والجديلة والعازل كبرنامج واحد ويشغلها بالتسلسل من دورة واحدة.

3. شفرات فولاذ تنجستن مستوردة في حوامل سبيكة تيتانيوم تحفظ زاوية الشفرة مقابل الجديلة، وهي الطبقة الأسهل سحباً لا قطعاً.

4. واجهة LCD: تُدخل أعماق الطبقات وترتيب الخطوات على الشاشة، فيكون تغيير نوع الكابل تغيير برنامج لا إعادة تعشيق شفرات.

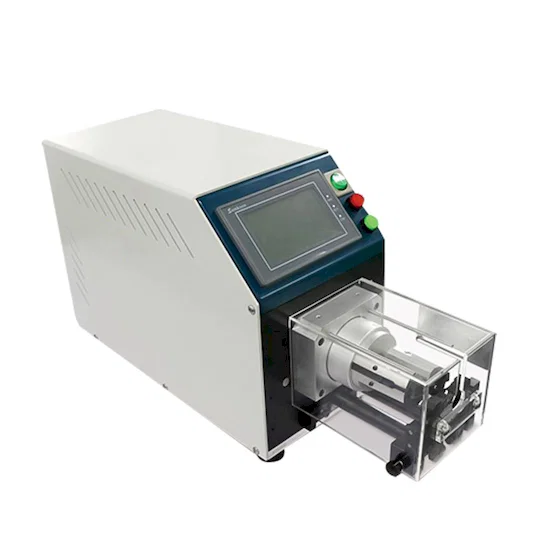

5. واقٍ أكريليكي فوق الرأس الدوّار مع أزرار بدء وإيقاف وإيقاف طارئ على الوجه الأمامي؛ ويبقى خط القطع مرئياً واليدان خارج حلقة الشفرات.

6. هيكل طاولة برأس تغذية يدوية، كابل واحد في الدورة، يناسب أسلاك مسدسات الشحن في الأحجام الصغيرة والمتوسطة لا الخط الأوتوماتيكي الكامل.

المواصفات الفنية

المعاملالمواصفة
الطرازJW-ST05
نوع الآلةآلة تجريد كابلات محورية على طاولة
الشاشةواجهة LCD
نوع المحركمحرك سيرفو
نظام الدفعبرغي كرات دقيق
نظام التحكمتحكم حركة متعدد النقاط
مادة الشفرةفولاذ تنجستن مستورد وسبيكة تيتانيوم
التطبيقكابلات مسدسات شحن الطاقة الجديدة، والكابلات السميكة عالية الدرجة
جودة التجريدقطع نظيف دون إتلاف الطبقة الداخلية

التطبيقات

— تجميعات مسدسات الشحن للطاقة الجديدة: أسلاك محورية وقدرة سميكة تُفتح فيها الطبقات في دورة مبرمجة واحدة.

— ضفائر تغذية التردد الراديوي والهوائيات: كابل محوري بعازل رغوي يُجرد على مراحل ليطابق جسم الموصل.

— كابلات التحكم والقياس الصناعي: أسلاك سميكة متعددة الطبقات تُجرد دون جرح الدرع.

— إعادة توصيل كابلات الشحن: وحدات عائدة من الميدان تُجرد إلى الأعماق الثلاثة نفسها.

— وصلات كابلات الاتصالات المحورية: مسارات قصيرة تُجرد إلى أعماق ثابتة قبل تجميع الموصل.

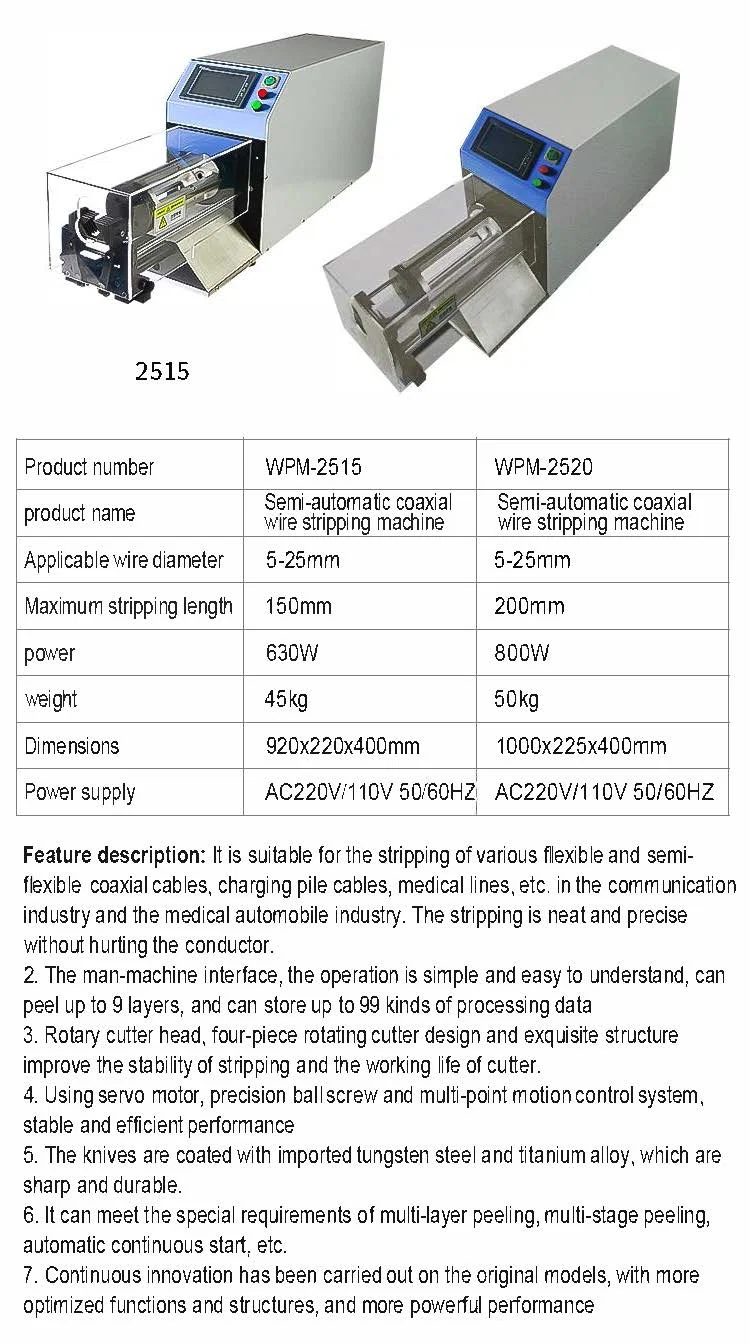

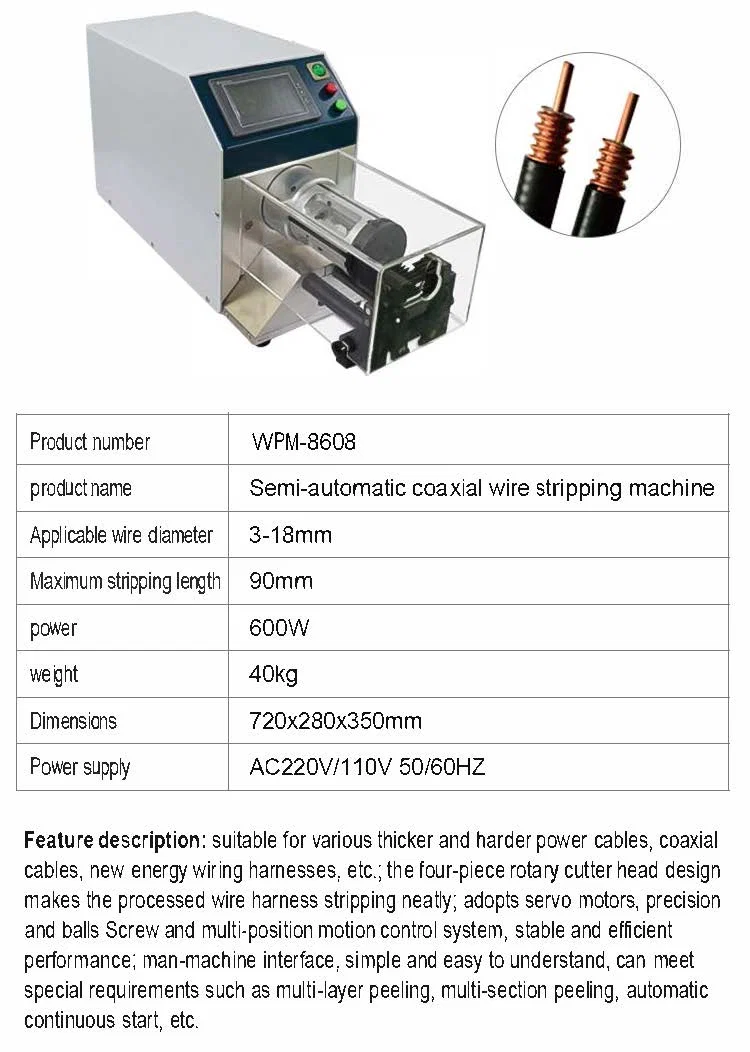

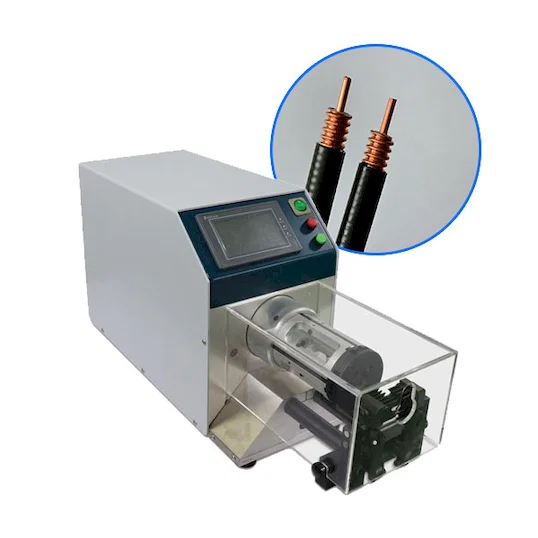

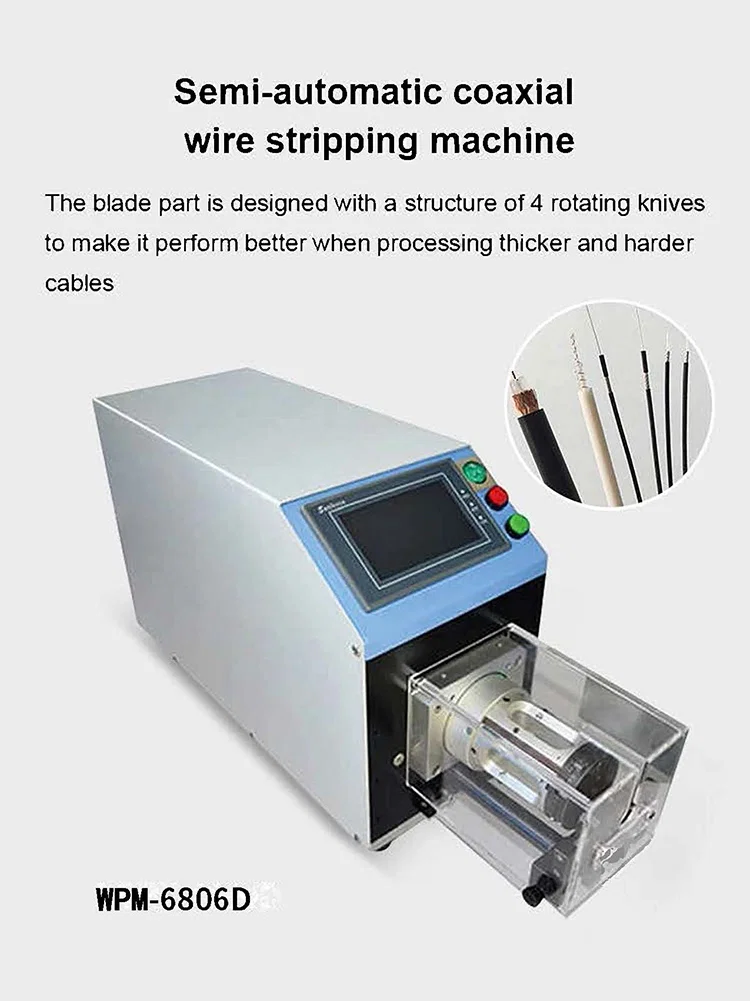

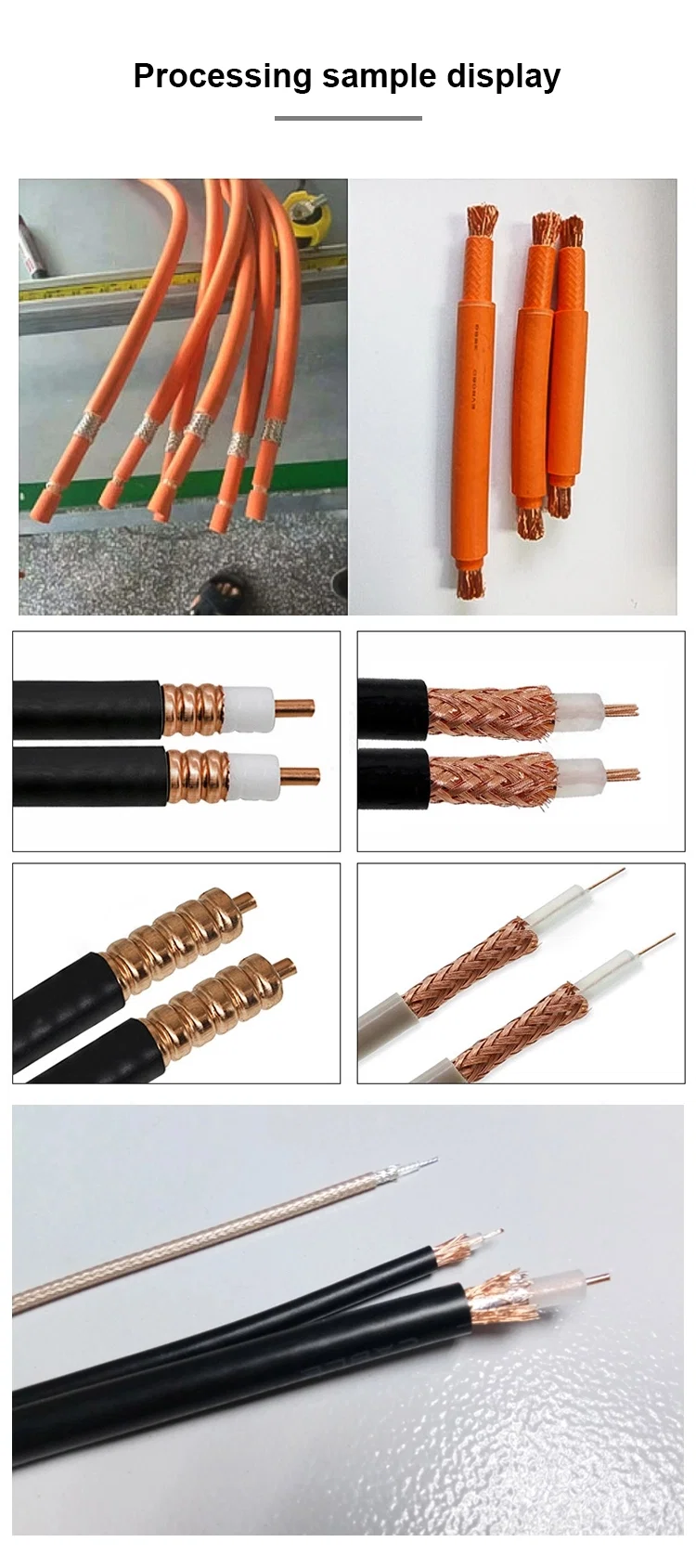

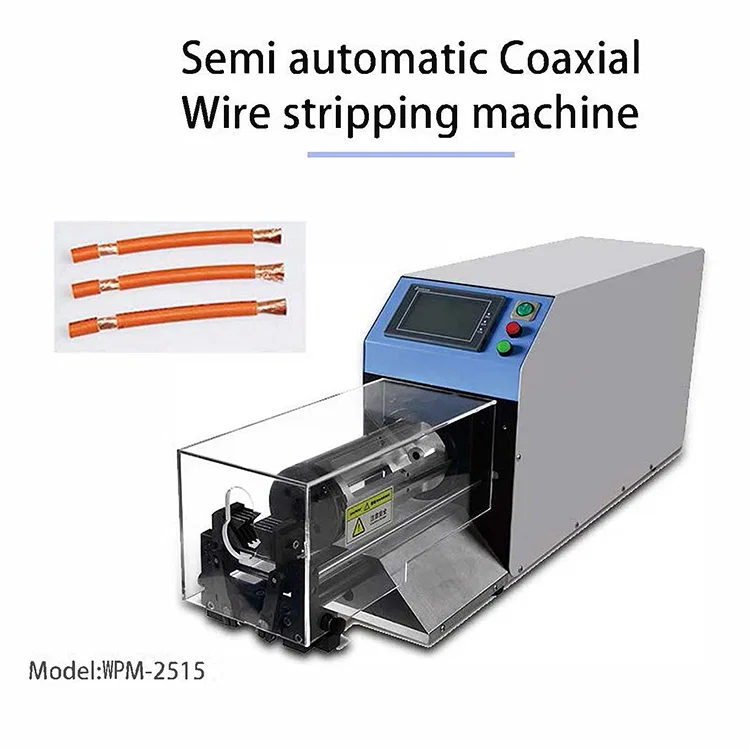

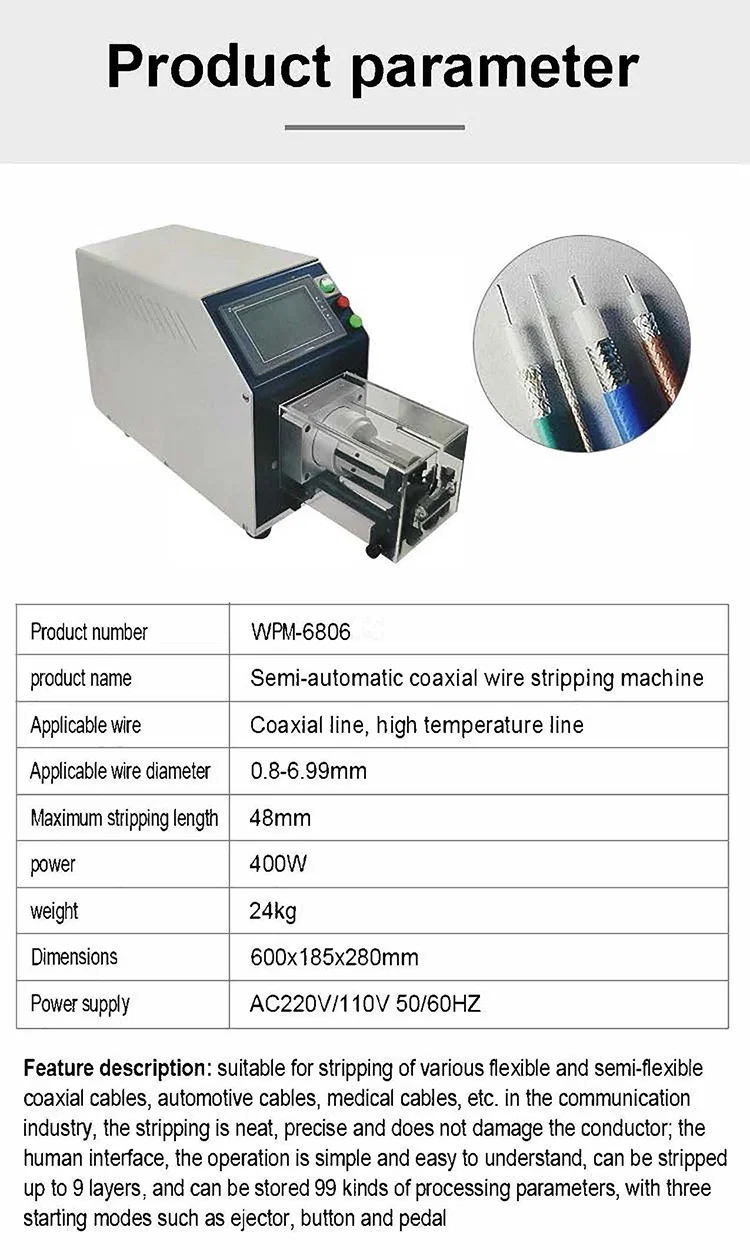

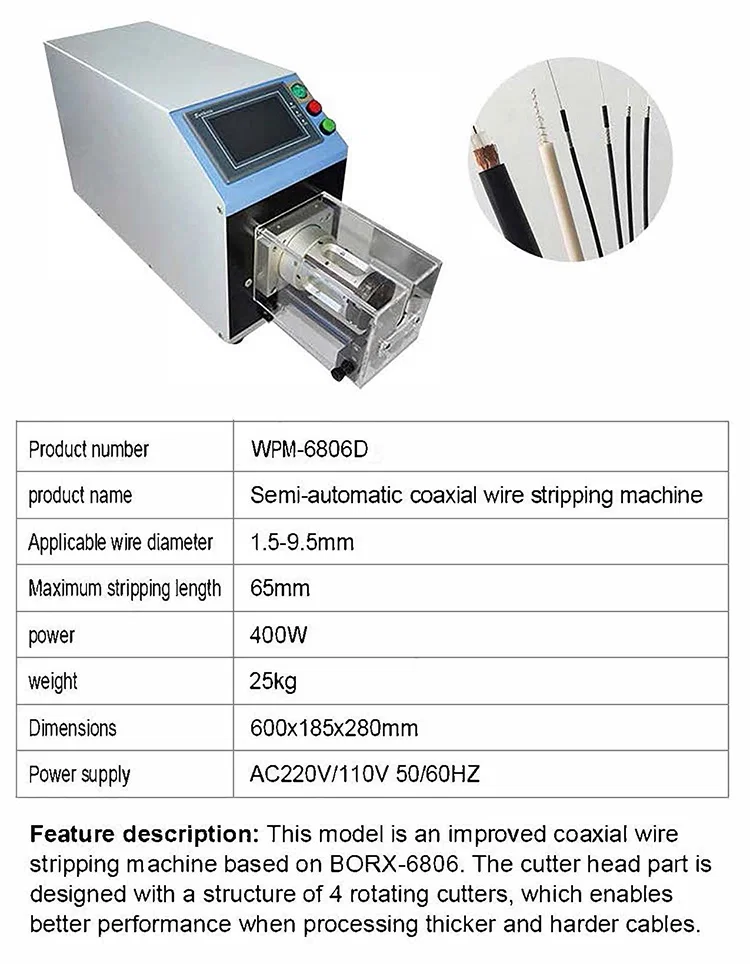

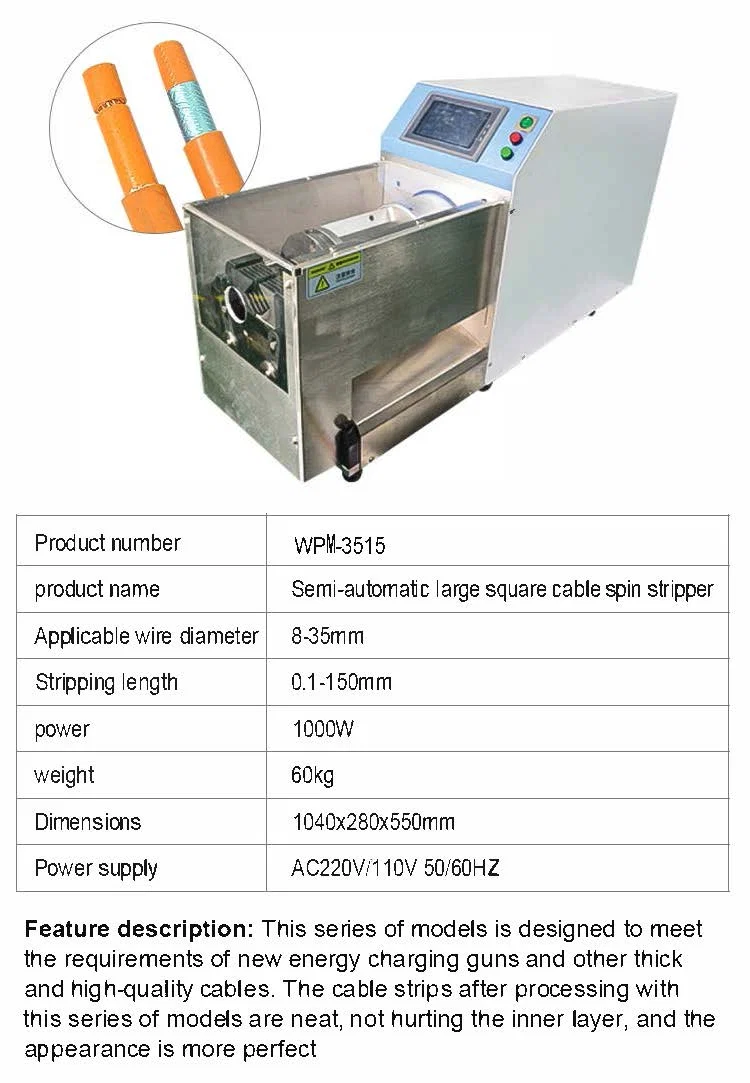

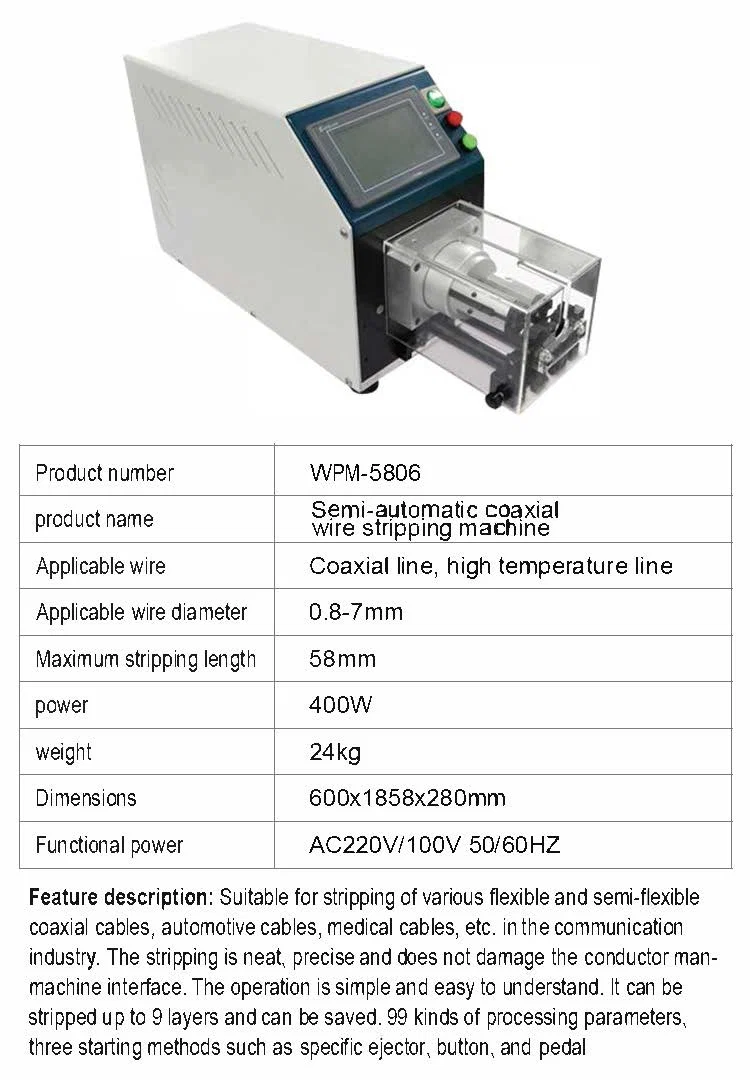

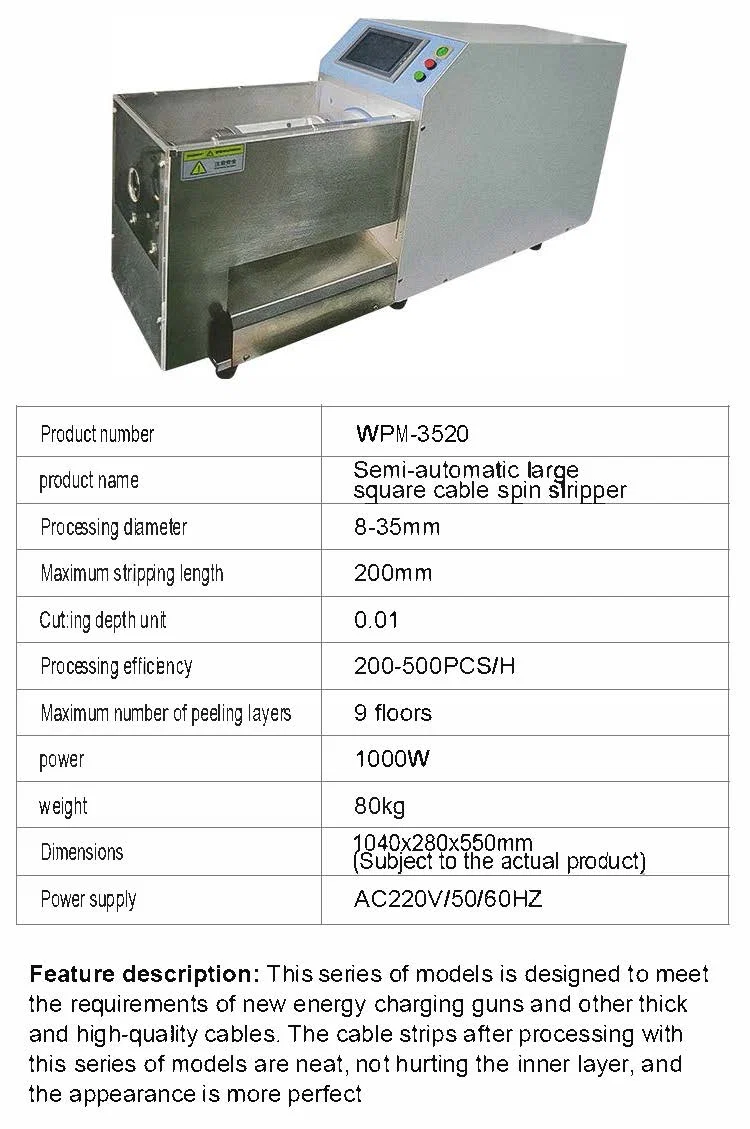

Semi-automatic coaxial wire stripping machine WPM-2515 with orange cable samplesWPM-6806D coaxial stripper with four rotating knives and stripped cable insetStripped coaxial and orange power cable samples showing layered insulationWPM-6806 coaxial stripper for 0.8-6.99mm cable with parameter tableWPM-6806D coaxial stripper for 1.5-9.5mm cable, 65mm stripping lengthWPM-8608 coaxial stripper for 3-18mm cable with 90mm stripping lengthWPM-2515 and WPM-2520 large coaxial strippers side by side with spec tableWPM-3515 large square cable spin stripper with orange cable sampleWPM-3520 square cable spin stripper with processing parameter tableWPM-5806 coaxial stripping machine with 58mm maximum stripping length
