آلة تجريد كابلات مسدس الشحن 40 mm و1000 mm WPM-5010

📅 2025-04-28 👁️ 1,836
  • موديل المنتج: WPM-5010

  • المواصفات

    نموذج المنتج: WPM-5010
    الحد الأقصى لقطر المعالجة: 40 مم
    وحدة عمق القطع: 0.01
    عدد طبقات التقشير: 1000 مم (يمكن تخصيصها)
    عدد البرامج التي يمكن تخزينها: 100 مجموعة
    الطاقة: AC 220 فولت 50 هرتز / 60 هرتز
    شفرة: 2 قطعة من الفولاذ
    قوة: 2000 واط
    الوزن: حوالي 250 كجم
  • اطلب عرض سعر الآن

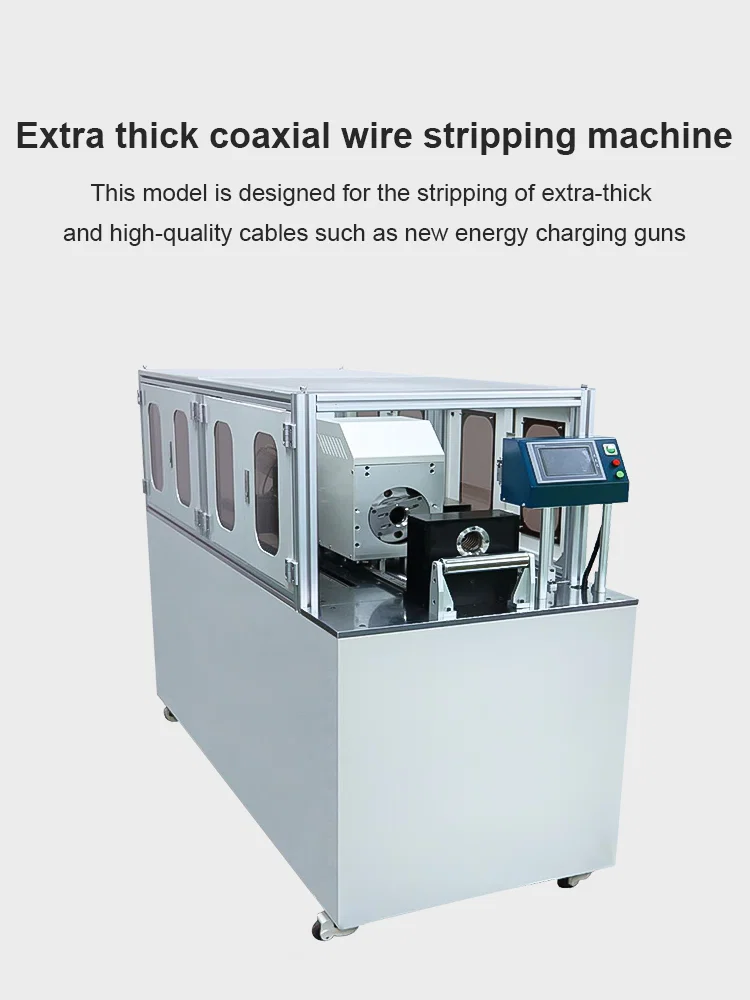

WPM-5010 آلة تجريد من نوع خزانة للكابلات متعددة الأجواف السميكة المستخدمة في مسدسات الشحن ومجمعات موصلات المركبات الكهربائية. تستقبل كابلاً بقطر خارجي يصل إلى 40 mm، وتجرد بطول يصل إلى 1000 mm، وتحفظ 100 برنامج في الذاكرة، فتُشغَّل مجموعة من طرازات كابلات الشحن على آلة واحدة دون إعادة ضبطها لكل مقاس.

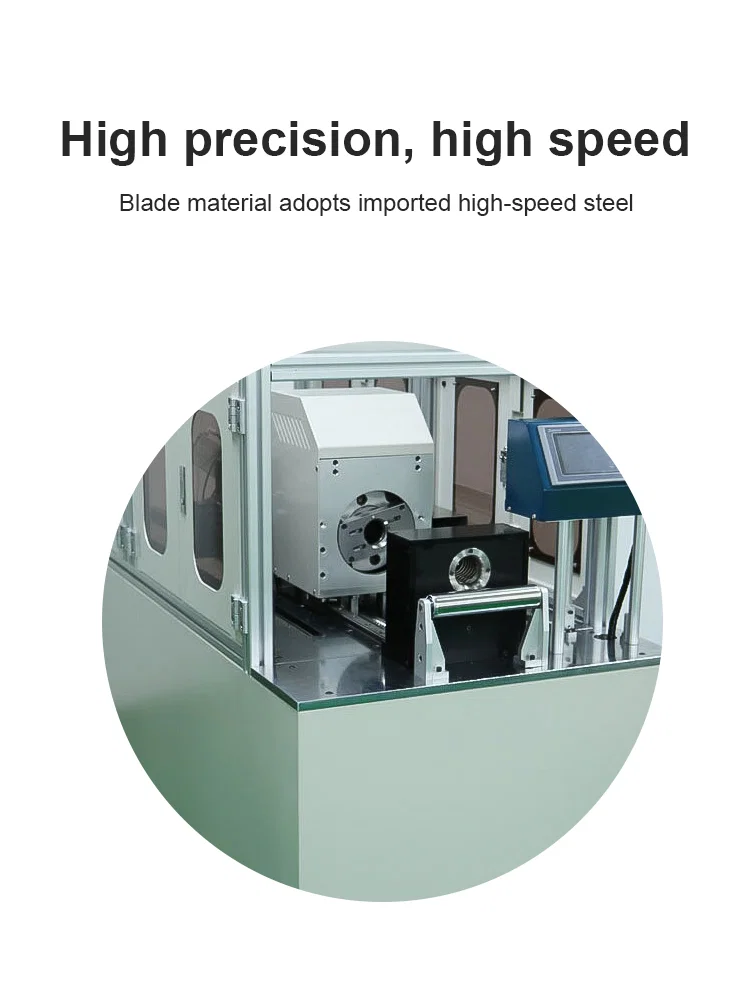

يحمل رأس القطع شفرتين مستوردتين من الفولاذ عالي السرعة تُقدَّم إلى القطع بخطوات 0.01 mm، فيُحزّ الغلاف إلى عمق محدد بدل قطعه بشوط ثابت. هذا التحكم في العمق هو ما يسمح بفتح الغلاف الخارجي مع بقاء الجديلة والقلوب المعزولة كل على حدة سليمة تحته، كما تُظهر العينة المجهزة. محرك بقدرة 2000 W يسحب الكابل الثقيل عبر الرأس، ويُبلَغ طول التجريد 1000 mm في تمريرة واحدة بدل تكرار أشواط السكين.

داخل نطاق التجريد هذه هي الوحدة كبيرة القطر: سعة كابل 40 mm وقدرة 2000 W وخزانة مصبوبة بوزن 250 kg تفصلها عن آلات التجريد المكتبية المخصصة للأسلاك الصغيرة. وتختلف أيضاً عن آلات التجريد أحادية الوظيفة في المجموعة بأن الرأس نفسه يُستخدم على الغلاف الخارجي وعلى الجديلة والقلوب المكشوفة تحته، كما تُظهر العينة المجهزة في صور الآلة.

الميزات الرئيسية

1. أقصى قطر تشغيل 40 mm، محدد لغلاف كابل مسدس الشحن لا لأسلاك التوصيل الداخلية.

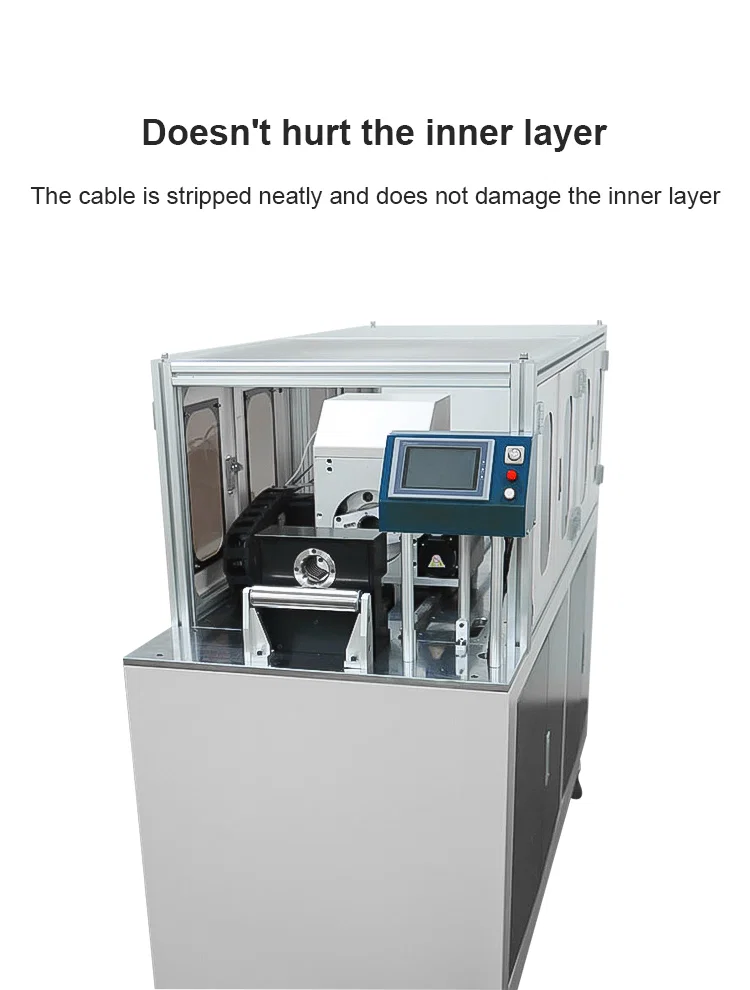

2. يُضبط عمق القطع بزيادات 0.01 mm، فتتوقف الشفرة عند جدار الغلاف ولا تحز الجديلة أو عزل القلب تحته.

3. طول تجريد يصل إلى 1000 mm قابل للضبط، والأطوال غير القياسية تُصنع حسب الطلب.

4. 100 مجموعة برامج مخزنة في وحدة التحكم، تُستدعى برقمها عند عودة طراز الكابل إلى الخط.

5. شفرتان مستوردتان من الفولاذ عالي السرعة في رأس القطع، تعملان مقابل مشبك أفقي يثبت الكابل على خط منتصف الرأس.

6. محرك 2000 W على AC 220 V 50/60 Hz داخل خزانة مغلقة بوزن 250 kg، وواجهة التشغيل على ذراع متأرجح خارج الحاجز، فتُغيَّر المعاملات دون فتح الآلة.

المواصفات الفنية

المعاملالمواصفة
الطرازWPM-5010
نوع الآلةآلة تجريد كابلات أوتوماتيكية من نوع خزانة
أقصى قطر تشغيل40 mm
طول التجريد1000 mm (قابل للتخصيص)
زيادة عمق القطع0.01 mm
سعة حفظ البرامج100 مجموعة
الشفرة2 pcs فولاذ عالي السرعة مستورد
القدرة2000 W
مصدر الطاقةAC 220 V, 50/60 Hz
الوزن250 kg

التطبيقات

— مجمعات كابلات مسدس الشحن ومدخل الشحن في المركبات الكهربائية، حيث يُجرَّد الغلاف الخارجي والجديلة والقلوب على مراحل لتجميع غلاف الموصل الخلفي.

— ضفائر كابلات الجهد العالي للمركبات الكهربائية باستخدام كابل متعدد الأجواف من 25 إلى 40 mm مع درع وحشو.

— مجموعات كابلات شواحن AC وDC، بتهيئة نهاية الكابل قبل عصر أطراف التلامس.

— مجمعات كابلات القدرة الصناعية التي تحتاج نافذة غلاف طويلة 1000 mm للتوصيل أو التأريض.

— كشف الدرع لتثبيت مشابك التأريض على كابل الشحن المدرع، حيث يجب كشف الجديلة دون قطعها.

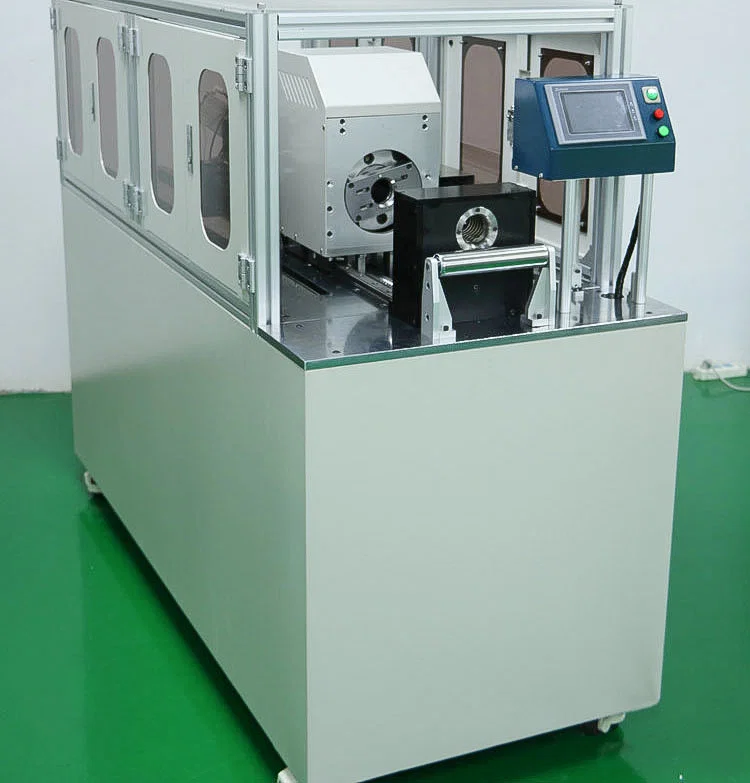

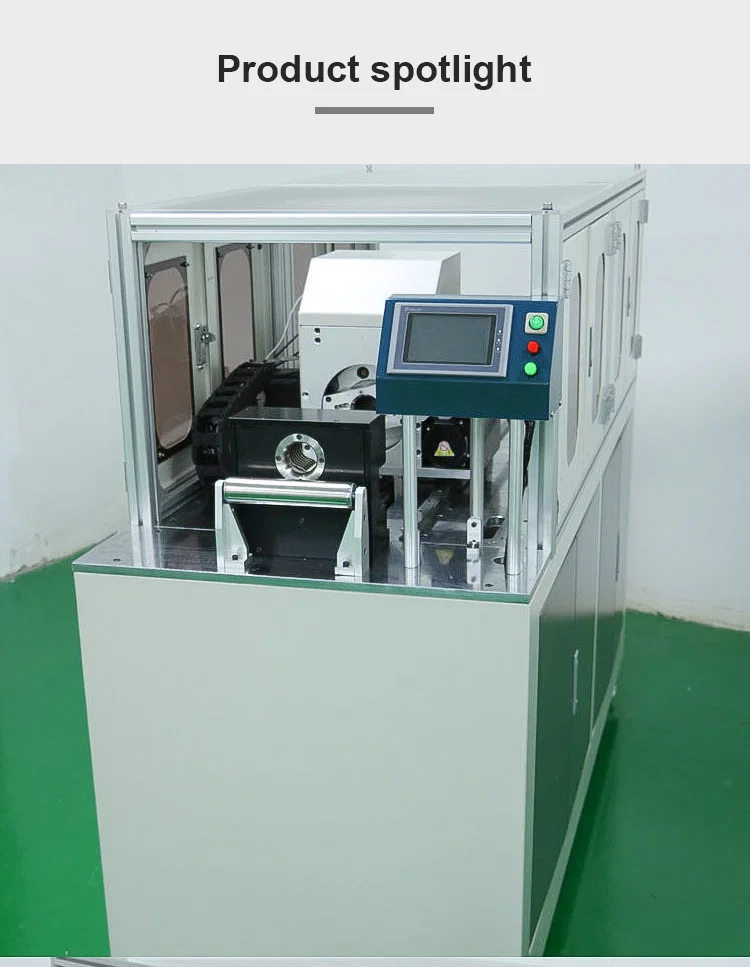

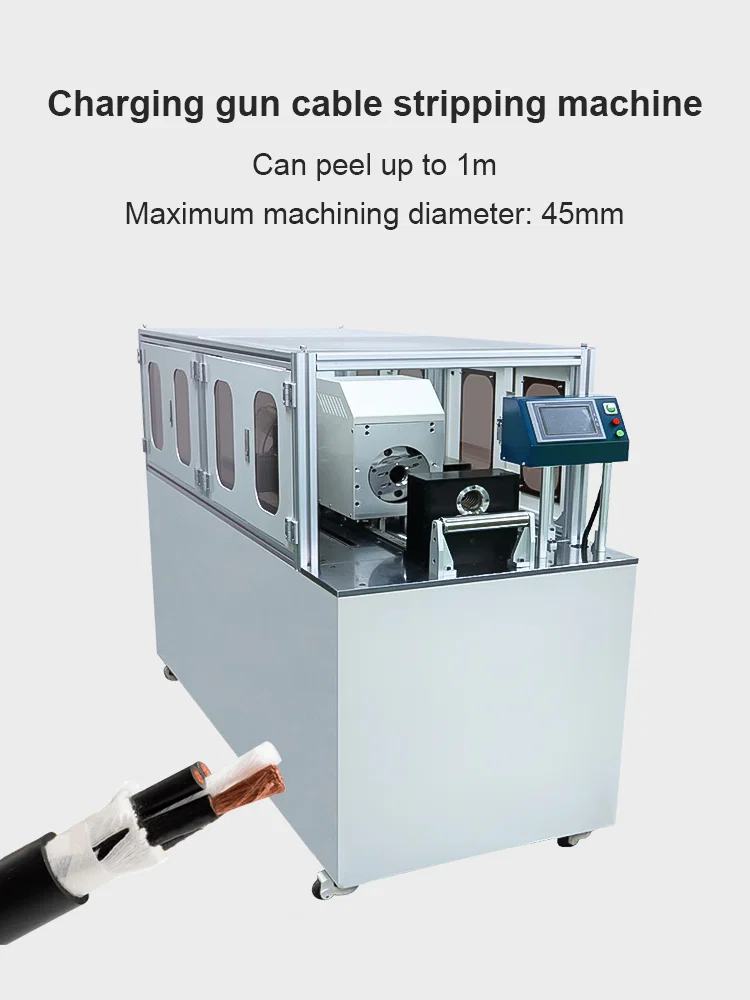

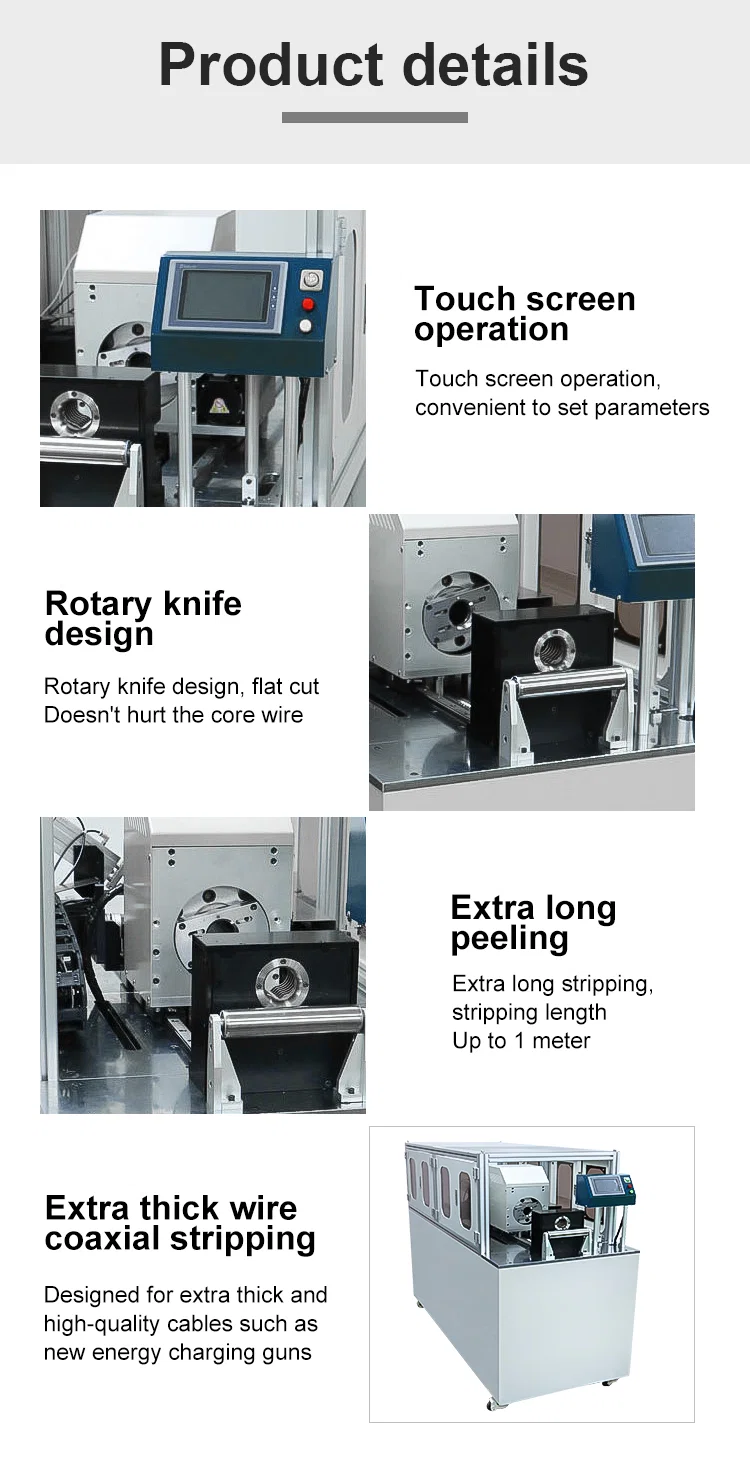

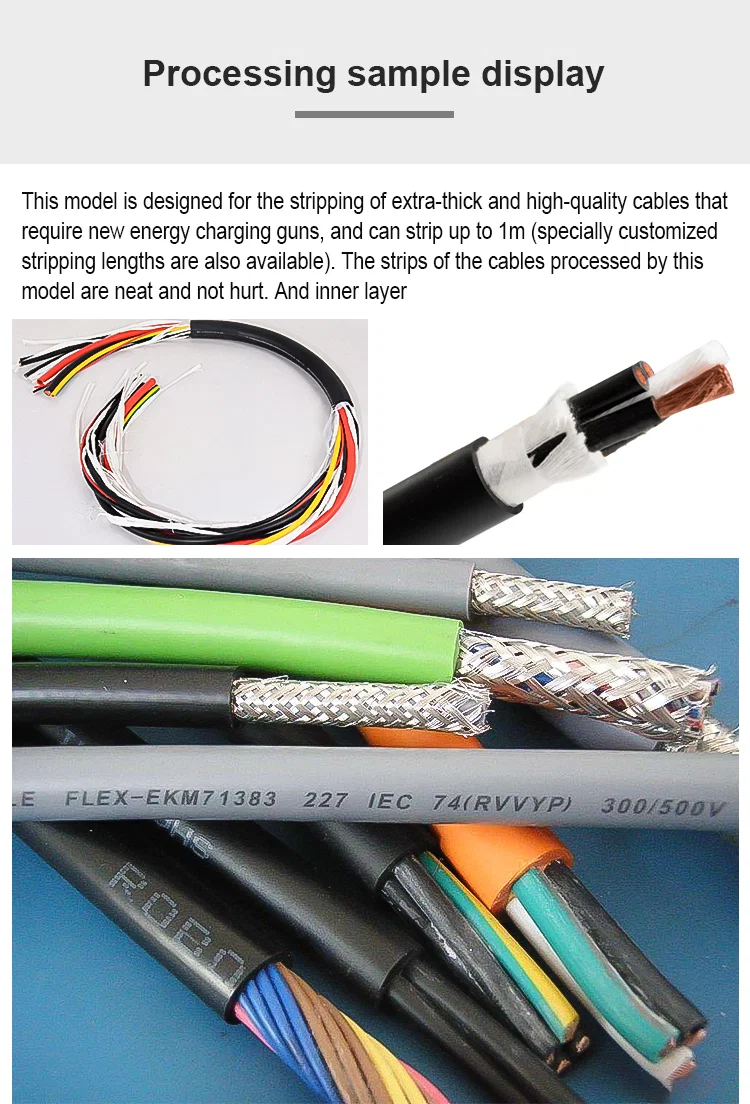

آلة تجريد كابلات مسدس الشحن بإطار مفتوح ولوحة شاشة لمسآلة تجريد أسلاك محورية سميكة جداً مع حاجز أمان ووحدة تحكم يدويةلقطة قريبة لرأس التجريد الدوار وشاشة اللمس في آلة تجريد الكابلاتكابل مسدس شحن مجرد بموصلات نحاسية مكشوفة عند مخرج الآلةعينات كابلات شحن سميكة معزولة ومضفرة عالجتها الآلةأربع تفاصيل: شاشة اللمس والسكين الدوار والتقشير الطويل والكابل السميكآلة تجريد كابلات WPM-5010 مركبة في أرضية المصنعمنظر جانبي لآلة تجريد كابلات مسدس الشحن الأوتوماتيكية
