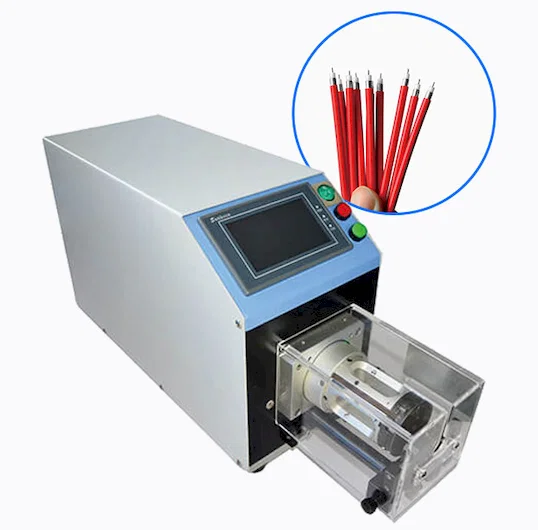

الطراز WPM-6806D هو آلة التجريد الأوتوماتيكية في هذه السلسلة للكابل بقطر خارجي بين 1.5 mm و9.5 mm. يفتح رأسه الدوّار حتى تسع طبقات، ويمتد طول التجريد من 0.4 mm إلى 65 mm، ما يغطي تحضير موصل قصير ونافذة غلاف طويلة لغطاء مصبوب. ويعالج الكابل المحوري والكابل الطبي على الرأس نفسه.
نافذة 65 mm هي الفرق العملي عن آلة تجريد بمصد ثابت. يمكن إزالة الغلاف على مقطع طويل لغطاء انكماش حراري، ثم يفتح الجدل والعزل الوسيط بطوليهما الأقصر في الدورة نفسها. ويبقى العمق يضبط بخطوات 0.01 mm لكل طبقة ودقة الطول عند ±(0.002 × L) mm. ويبلغ المعدل 700–1200 قطعة في الساعة ويتوقف على مادة السلك، لأن مركبات الغلاف الطبية اللينة تتغذى بغير طريقة البولي إيثيلين المحوري.
مقابل WPM-6806 يحتفظ بالرأس تسع الطبقات والدقة نفسها، لكنه ينقل النطاق من 0.1–6.99 mm إلى 1.5–9.5 mm وطول التجريد من 48 mm إلى 65 mm. ومقابل نصف الأوتوماتيكية WPM-8608 التي تغطي 3.0–18 mm، يتنازل عن التجويف لكنه يحفظ الدورة الأوتوماتيكية: يحمّل المشغل الكابل مرة واحدة وينفذ البرنامج كل طبقة.
الميزات الرئيسية
1. نطاق 1.5–9.5 mm على رأس بتسع طبقات، فيتشارك الكابل المحوري والطبي إعدادًا واحدًا.
2. طول التجريد قابل للبرمجة من 0.4 mm إلى 65 mm لكل طبقة، بما يسمح بنافذة غلاف طويلة وفتح جدل قصير في الدورة نفسها.
3. زيادة العمق 0.01 mm لكل طبقة تحفظ الشفرة داخل جدار الغلاف بعيدًا عن الجدل تحته.
4. دقة طول ±(0.002 × L) mm، أي ±0.2 mm عند تغذية 100 mm.
5. معدل الدورة 700–1200 قطعة في الساعة؛ ويتبع الرقم مادة السلك وعدد الطبقات لا سرعة المشغل.
6. إدخال المعاملات على شاشة لمسية والرأس خلف حاجز أكريليكي شفاف، والضوضاء دون 70 dBA خلال الدورة.
المواصفات الفنية
| المعامل | المواصفة |
|---|
| الطراز | WPM-6806D |
|---|
| نوع الآلة | آلة أوتوماتيكية لتجريد الكابلات المحورية والأسلاك الطبية |
|---|
| قطر السلك | 1.5–9.5 mm |
|---|
| أقصى عدد طبقات للتجريد | 9 طبقات |
|---|
| طول التجريد | 0.4–65 mm |
|---|
| عمق القطع | 0.01 mm |
|---|
| دقة الطول | ±(0.002 × L) mm |
|---|
| الإنتاج | 700–1200 قطعة/ساعة (يتوقف على مادة السلك) |
|---|
| مستوى الضوضاء | < 70 dBA |
|---|
| الشاشة | شاشة لمس |
|---|
التطبيقات
— كابلات التوصيل والمغذيات المحورية: تحضير رباعي الطبقات لموصلات لولبية بنافذة غلاف قصوى 65 mm.
— مجموعات الكابلات الطبية: أسلاك المرضى والمستشعرات بغلاف لين تجرد من 0.4 mm وأعلى.
— إنتاج أسلاك الاختبار: الغلاف والدرع والقلب تفتح بثلاثة أطوال مختلفة في دورة واحدة.
— كابلات البث وأجهزة القياس: نافذة غلاف طويلة لغطاء تخفيف الشد مع كشف قصير للموصل.
— تشغيلات الضفائر الصغيرة حيث تتغير خليط الكابلات: يتناوب الكابل المحوري والطبي على الرأس نفسه دون تغيير عدة.
