آلة تجريد الأسلاك الهوائية 0-5 مم WPM-305

📅 2025-04-28 👁️ 1,941
  • موديل المنتج: WPM-305

  • المواصفات

    طول التجريد: 50 مم
    قطر السلك: 0-5 مم
    ضغط الهواء: 0.3-0.7 ميجا باسكال
    الجهد الكهربائي: 220 فولت / 50 هرتز أو 110 فولت / 60 هرتز
    القوة: 31-73 كجم
    الوزن: 20 كجم
    الحجم: L400 * W300 * H270 مم
  • اطلب عرض سعر الآن

الطراز WPM-305 آلة تجريد أسلاك هوائية مكتبية لكابلات بقطر خارجي من 0 إلى 5 mm، وبطول تجريد أقصى 50 mm. قوة الشفرة 31–73 kgf عند هواء بضغط 0.3–0.7 MPa، ودائرة التحكم مهيأة لتغذية 220 V/50 Hz أو 110 V/60 Hz.

الكابلات الرفيعة هي حيث يفشل التجريد اليدوي: الشفرة المضبوطة بعمق زائد تقطع الجدائل، والضحلة تترك العزل على الموصل، ولا يظهر العيب إلا عند محطة العصر. في الطراز WPM-305 تُغلق الشفرة بأسطوانة هوائية ويُثبت العمق بمصدّ ميكانيكي، فيتكرر القطع نفسه على طول البكرة. وتثبت أسطوانات منفصلة الكابل وتسحب القصاصة بعد القطع، وتتيح علبة تحكم بزرين إبقاء اليدين حرتين لإمساك السلك.

الطراز 305 هو الأصغر بين آلات التجريد الهوائية في WPM: قطر 0–5 mm وتجريد 50 mm، مقابل 0–15 mm و100 mm في WPM-310، و0–20 mm و150 mm في WPM-315، و0–30 mm و150 mm في WPM-416. وبوزن 20 kg هو أيضاً أخف طراز بهيكل كامل في المجموعة، وهذا مهم حيث تخدم آلة واحدة عدة طاولات. أما نوافذ الغلاف الطويلة على كابلات تتجاوز 20 mm فتخرج عن نطاق هذه الطرازات جميعاً، ويتولاها WPM-330 حتى حده 20 mm فقط.

الميزات الرئيسية

1.نطاق قطر خارجي 0–5 mm بطول تجريد أقصى 50 mm، يحدده مصدّ ميكانيكي على عربة الشفرة.

2.ضغط عمل 0.3–0.7 MPa يعطي 31–73 kgf عند الشفرة، ويُضبط بالمنظم ليلائم الغلاف لا العامل.

3.التثبيت والقطع والسحب تتولاها أسطوانات هوائية منفصلة، فتُزال القصاصة دون شدّ الموصل.

4.علبة تحكم بزرين على سلك مرن تبدأ الدورة؛ ويُبقي العامل يديه على الكابل أثناء التجريد.

5.تكوين بجهدين: 220 V/50 Hz أو 110 V/60 Hz لدائرة التحكم، فتعمل الآلة نفسها على أي تغذية أحادية الطور.

6.هيكل 400 × 300 × 270 mm بوزن 20 kg، ثقيل بما يكفي ليبقى ثابتاً على الطاولة أثناء شوط السحب.

المواصفات الفنية

المعيارالمواصفات
الطرازWPM-305
نوع الآلةآلة تجريد أسلاك هوائية
قطر السلك0–5 mm
طول التجريد الأقصى50 mm
ضغط الهواء0.3–0.7 MPa
قوة الشفرة31–73 kgf
الجهد220 V/50 Hz، 110 V/60 Hz
الأبعادL400 × W300 × H270 mm
الوزن20 kg

نظرة عامة على مجموعة الطرازات

تتشاطر آلات التجريد الهوائية الخمس مبدأ العمل نفسه. يوضح الجدول الفروق في السعة والقوة والمساحة المشغولة لاختيار المقاس المطابق لنطاق الأسلاك.

المعيارWPM-305WPM-310WPM-315WPM-330WPM-416
نطاق قطر السلك1–5 mm1–10 mm1–15 mm1–20 mm1–30 mm
طول التجريد3–50 mm3–100 mm3–150 mm3–330 mm3–150 mm
تجويف الأسطوانةØ40Ø50Ø60Ø60Ø80
قوة تثبيت الشفرة31–37 kg49–115 kg84–196 kg84–196 kg165–300 kg
مصدر الطاقة220 V220 V220 V220 V220 V
الأبعاد (الطول×العرض×الارتفاع)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
الوزن الصافي20 kg25 kg35 kg65 kg50 kg
التغليفصندوق خشبي، تغليف تصدير قياسي

التطبيقات

— تجميع الإلكترونيات: أسلاك توصيل ومعدات 0.5–2.5 mm²، تُجرد من طرف واحد قبل القصدير أو العصر.

— أسلاك الأجهزة المنزلية: أسلاك المستشعرات والمراوح والتحكم بقطر خارجي حتى 5 mm، تُجرد 8–20 mm لإدخال الطرف.

— إنتاج LED والإضاءة: أسلاك تغذية 2–4 mm² على المشغلات والموصلات، مع إزالة الغلاف دون إتلاف الجدائل.

— كابلات أجهزة القياس والمستشعرات: أسلاك رفيعة متعددة الأنوية حيث يعدم أي خدش في جديلة 0.2 mm التجميعة.

— ورش اللوحات: دفعات قصيرة من أسلاك التحكم تُجرد على الطاولة حيث لا يكون التجريد الأوتوماتيكي الكامل مجدياً.

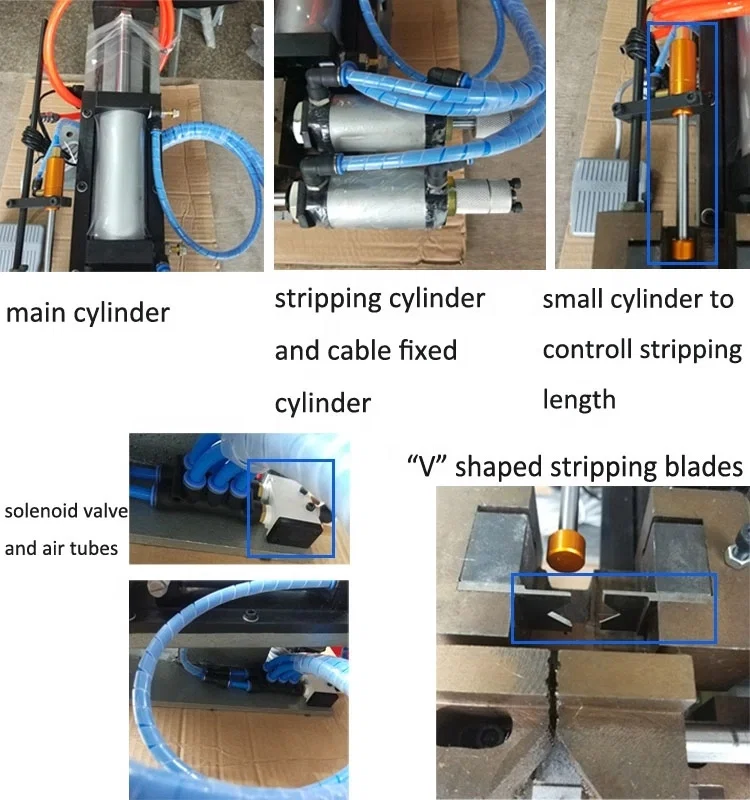

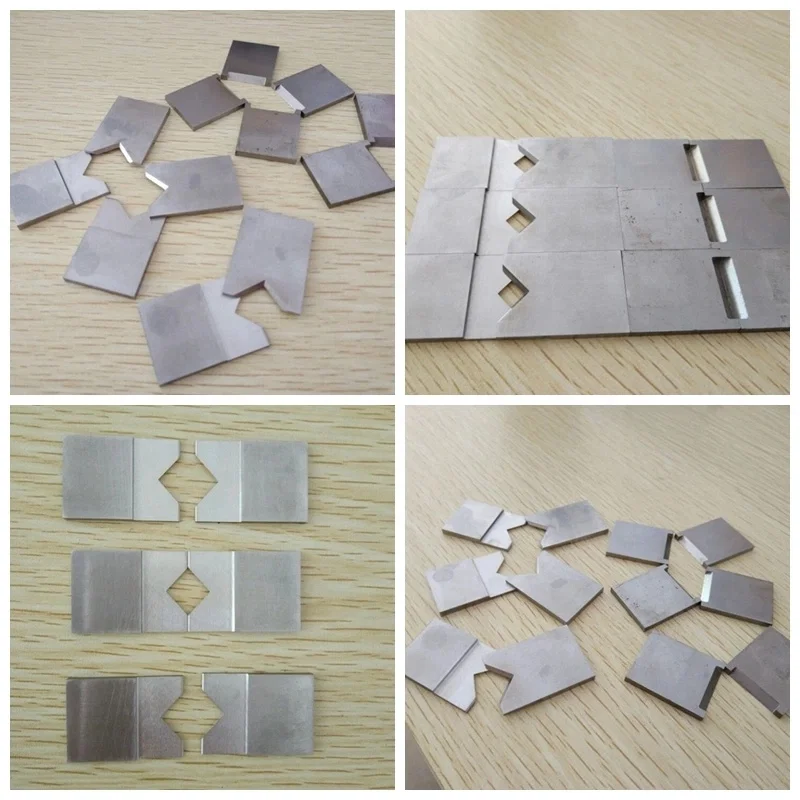

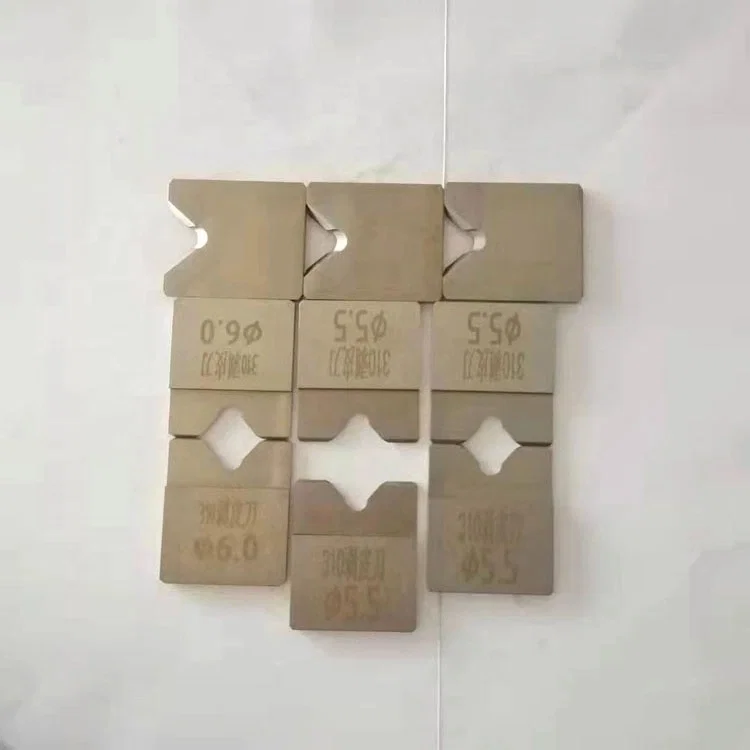

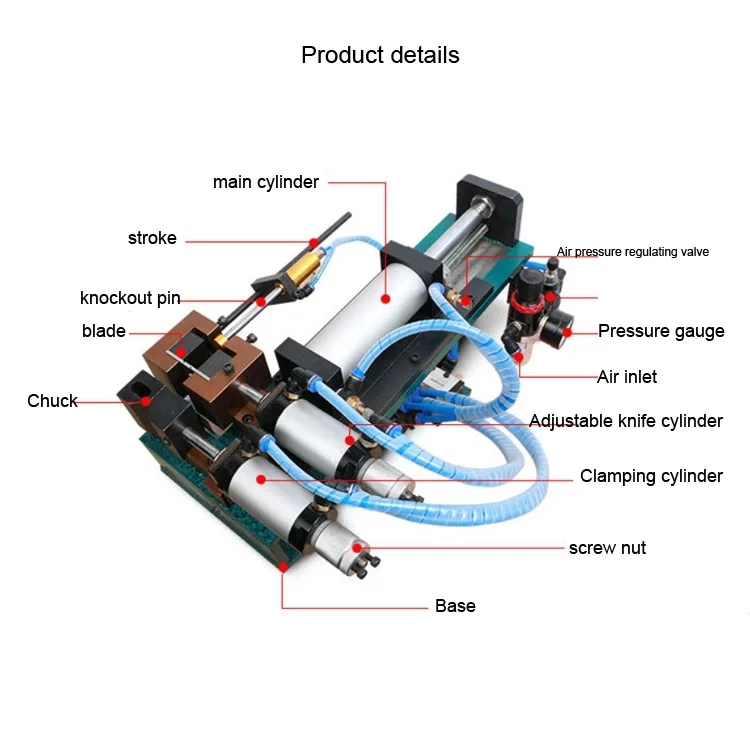

labeled diagram of pneumatic stripping machine cylinders, chuck and bladedetail photos labeling main cylinder, solenoid valve and V-shaped bladesstripping blade plates with V-notch and diamond shaped openingsstripping blade plates engraved with 6.0 and 5.5 mm sizes
