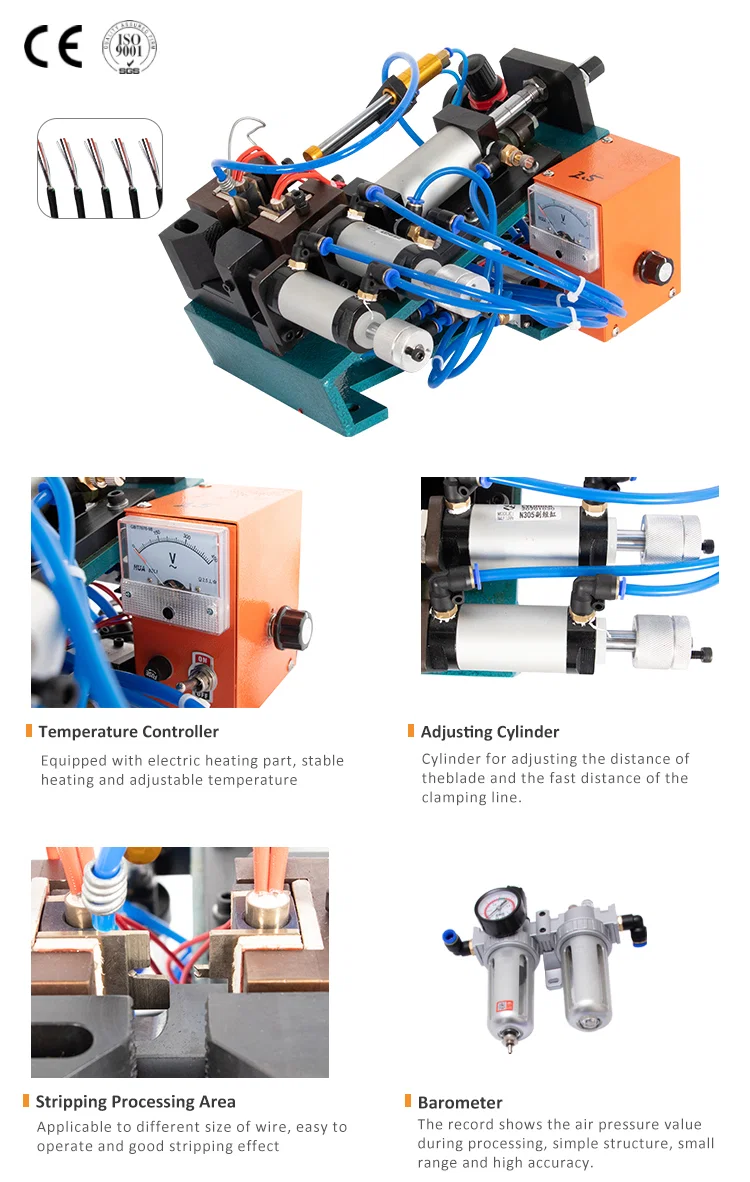

WPM-310R آلة تجريد هوائية بالحرارة للأسلاك المضفرة، مصممة لنوافذ تجريد أطول من وحدات التجريد القصير في المجموعة. تزيل حتى 100 mm من الجديلة في دورة واحدة في كابلات بقطر يصل إلى 10 mm، مع فكّ محفوظ عند حرارة تصل إلى 450 درجة مئوية.

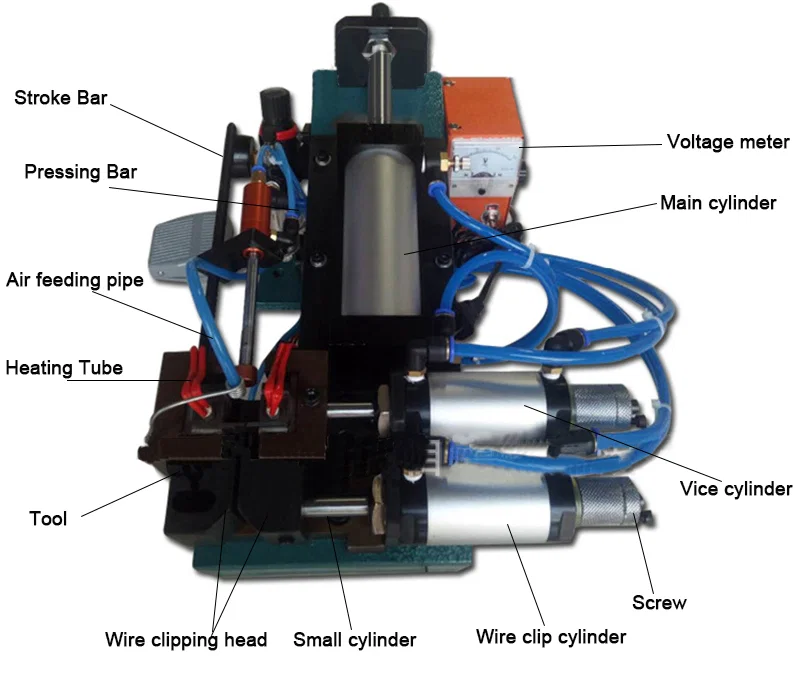

يُغلق الفكّ ويُسحب بأسطوانات هوائية بتجويف 40 mm عند ضغط 3 إلى 7 kg، مع أسطوانة رأسية تثبّت الكابل وأسطوانات أفقية تسحب الفكّ المسخَّن على طوله. وهذا الفصل مهم في التجريد الطويل: يمسك المشبك الكابل بينما يقطع الفكّ 100 mm، فتُفصل الجديلة تدريجياً على طول النافذة بدل انتزاعها من نقطة واحدة. وتُضبط الحرارة على وحدة التحكم، فتبقى عند درجة العمل نفسها على مدى الوردية.
ومقارنة بـWPM-305R، يضاعف هذا الطراز نافذة التجريد إلى 100 mm، ويستقبل كابلاً 10 mm بدل 7 mm، ويعمل بسخّان مُتحكَّم به حتى 450 درجة مئوية بدل المقياس التناظري في الوحدة الأصغر. وهو الخيار حين يجب نزع الجديلة على طول يطابق غلاف الموصل الخلفي، لا مجرد نافذة توصيل قصيرة.
الميزات الرئيسية
1. طول تجريد 100 mm في دورة واحدة، يكفي لنافذة درع كاملة تحت غلاف الموصل الخلفي.
2. نطاق سلك 10 mm، يغطي الكابلات المدرعة الأثقل المستخدمة في مسارات ضفائر المحركات والمركبات الكهربائية.
3. حرارة فكّ 450 درجة مئوية تُضبط على وحدة التحكم، وتبقى عند درجة العمل نفسها خلال وردية إنتاج.
4. أسطوانة تثبيت رأسية مع أسطوانات تجريد أفقية، فيُمسك الكابل قبل سحب الفكّ على طوله.
5. تجهيز هوائي بتجويف 40 mm يعمل بضغط هواء من 3 إلى 7 kg.
6. بأبعاد 470 x 420 x 270 mm ووزن 25 kg على AC 220 V 50/60 Hz، وحدة طاولة تقف بجانب محطة القطع والتجريد.
المواصفات الفنية
| المعامل | المواصفة |
|---|
| الطراز | WPM-310R |
|---|
| نوع الآلة | آلة تجريد هوائية بالحرارة للأسلاك المضفرة |
|---|
| طول التجريد | 100 mm |
|---|
| نطاق السلك (أقصى قطر كابل) | 10 mm |
|---|
| التحكم في الحرارة | 450 درجة مئوية |
|---|
| ضغط الهواء | 3 إلى 7 kg |
|---|
| تجويف الأسطوانة | dia. 40 mm |
|---|
| مصدر الطاقة | AC 220 V، 50/60 Hz |
|---|
| الأبعاد | الطول 470 x العرض 420 x الارتفاع 270 mm |
|---|
| الوزن | 25 kg |
|---|
التطبيقات
— كابل قدرة محرك سيرفو، بتجريد نافذة جديلة 100 mm لغلاف الموصل الخلفي ومشبك الدرع.
— كابلات الروبوتات وسلاسل السحب، حيث يجب فتح الجديلة على طول كبير للتأريض.
— كابل الجهد العالي المدرع في المركبات الكهربائية، بكشف الجديلة لحلقة إنهاء الدرع.
— الكابلات المحورية وكابلات التردد الراديوي منخفضة الفقد، بفتح الجديلة الخارجية دون جرح الرقاقة أو العازل.
— كابلات البحرية وأجهزة القياس المدرعة، بنزع جديلة على نافذة طويلة قبل الصب أو تجميع الغدة.
