مغذٍ عصر هوائي NA-20S للأطراف العريضة JW-AP09
مغذٍ عصر هوائي NA-20S للأطراف العريضة JW-AP09 Thumb

مغذٍ عصر هوائي NA-20S للأطراف العريضة JW-AP09

📅 2025-04-28 👁️ 262
  • موديل المنتج: JW-AP09

  • المواصفات

    الطراز: NA-20S
    نوع التغذية: تغذية جانبية أوروبية
    التوافق: آلات العقص الطرفية OTP وJST
    التطبيق: عقص الأطراف العريضة الخاصة
    الميزة: دقة عالية وتوافق عالمي
  • اطلب عرض سعر الآن

JW-AP09 (NA-20S) مغذٍ عصر هوائي على النمط الأوروبي للأطراف السائبة ذات التغذية الجانبية، بما فيها الأطراف الخاصة العريضة والعريضة جداً التي لا يستطيع قالب OTP القياسي تغطيتها. يُركّب على أجهزة عصر أطراف OTP ويقبل قوالب أطراف بنمط OTP.

تُغلق وصلة العصر بأسطوانة هوائية محمولة على الجسم لا بذراع المكبس، وتُمد خطوط الهواء إلى الخلف، فيدخل الشريط من الجانب ويبقى أمام منطقة العصر مفتوحاً. يجعل ترتيب القالب العرضي الجسم أعمق من مغذٍ قياسي، وتمتد قاعدة التثبيت خلف القاعدة، وهو ما يجب التحقق منه مقابل المحطة المجاورة.

يُستخدم حيث يحمل المكبس طقم قوالب OTP ويجب تشغيل طرف عريض دون نقل العمل إلى آلة مخصصة: يُثبّت المغذي على القاعدة، ويُوصل الهواء، ويُضبط ارتفاع العصر على القالب. ويصلح أيضاً كوحدة بديلة عند تلف مغذٍ NA-20S قائم.

الميزات الرئيسية

1. تكوين تغذية جانبية للأطراف السائبة، يُقدَّم فيه الطرف من جانب منطقة العصر لا من شريط حامل مفهرس

2. رأس عصر هوائي يُدار بأسطوانة على الجسم، مع خطوط هواء إلى الخلف وترك مقدمة القالب خالية

3. ترتيب قالب عرضي بمقاس يناسب الأطراف الخاصة العريضة والعريضة جداً، مع إغلاق العصر عبر الأسطوانة

4. واجهة قوالب OTP، فيُبدّل قالب خاص بالطرف دون استبدال جسم المغذي

5. صفائح توجيه وصدّ مثبتة بالبراغي على مسار التغذية، تُعاد ضبطها لطول الطرف بعد تغيير القالب

6. قاعدة مثبتة بالبراغي على قاعدة OTP، فيكون التغيير إعادة ضبط للقالب والمسار يتبعها عصر تجريبي

المواصفات الفنية

المعاملالمواصفة
الطرازJW-AP09
رقم الطراز على القالبNA-20S
النوعمغذٍ عصر هوائي أوروبي
نوع التغذيةتغذية جانبية
نوع الطرفأطراف سائبة
واجهة القالبقوالب أجهزة عصر الأطراف OTP
الآليةقالب عرضي هوائي
التوافق مع الأجهزةأجهزة عصر أطراف OTP

التطبيقات

— أجهزة عصر أطراف OTP التي تشغّل أطرافاً سائبة عريضة تتجاوز مدى القالب القياسي

— محطات مغذيات هوائية تعصر أطرافاً سائبة بتغذية جانبية في تجميع الضفائر

— استبدال مغذٍ NA-20S متآكل على قاعدة OTP قائمة، بإعادة استخدام الهواء والتثبيت

— دفعات صغيرة من أطراف خاصة، حيث يحمل جسم مغذٍ واحد عدة قوالب أطراف

— اختبارات ارتفاع العصر على أطراف عريضة قبل إطلاق القالب للإنتاج

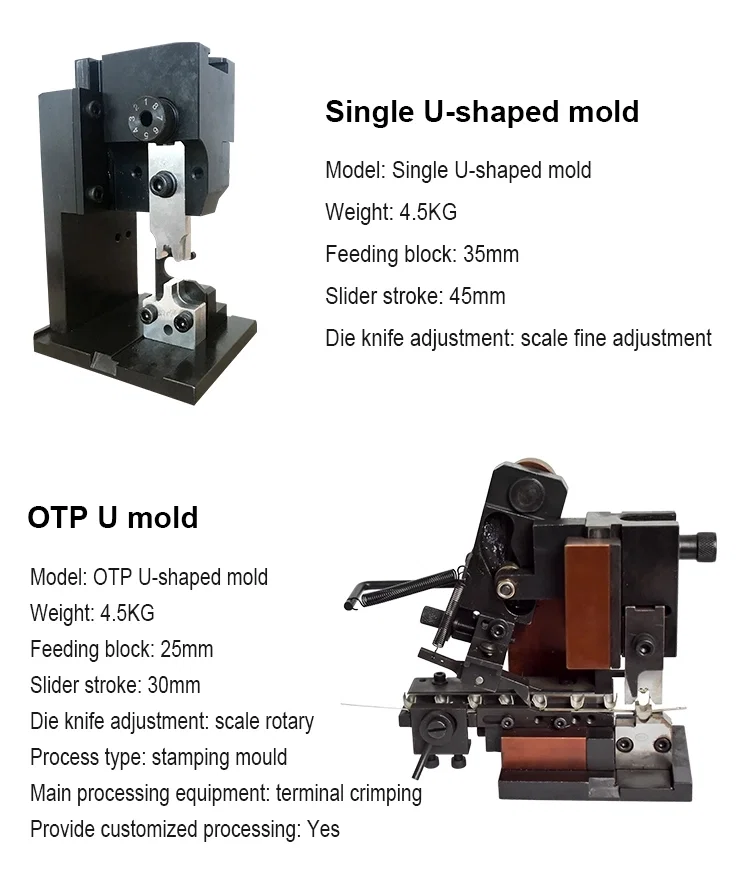

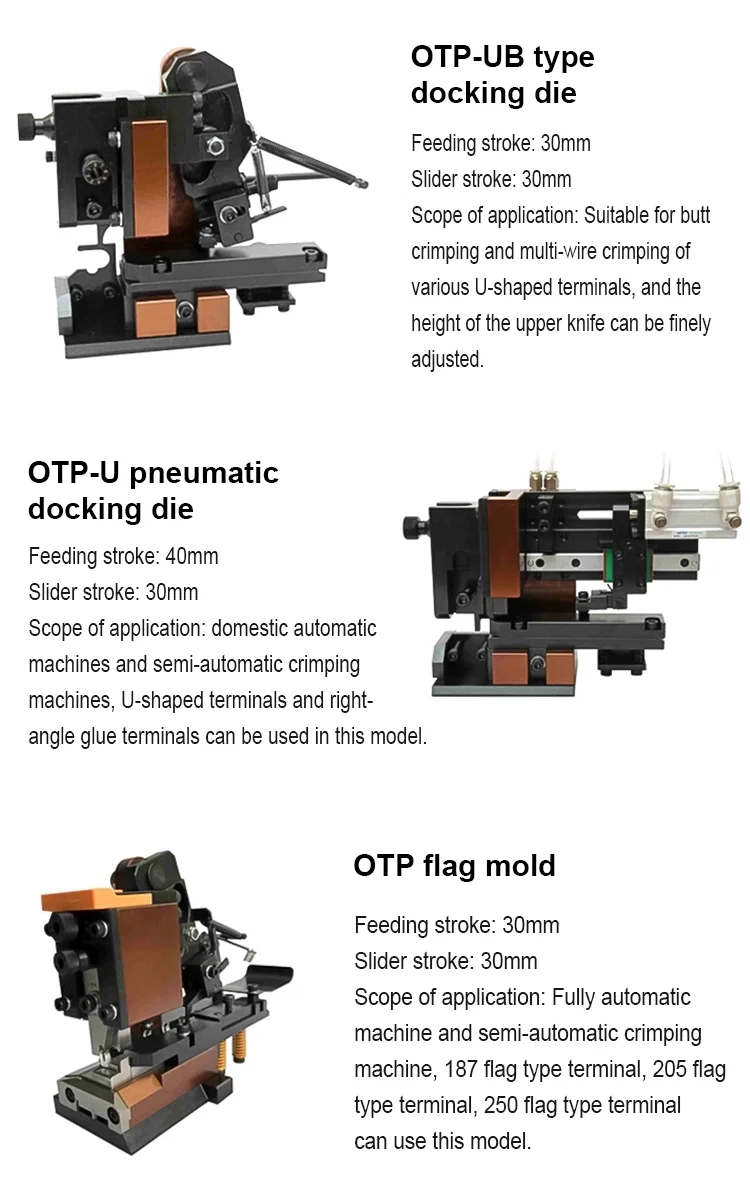

Single U-shaped mold and OTP U mold with 4.5kg weight and stroke specsOTP-UB docking die, OTP-U pneumatic docking die and OTP flag mold
