قالب عصر هوائي مستقيم لأطراف OTP بشكل U JW-AP13
قالب عصر هوائي مستقيم لأطراف OTP بشكل U JW-AP13 Thumb

قالب عصر هوائي مستقيم لأطراف OTP بشكل U JW-AP13

📅 2025-04-28 👁️ 2,704

JW-AP13 قالب عصر هوائي مستقيم لأطراف الأسلاك بمقعد OTP بشكل U، يُستخدم على مكبس أطراف. يُغذى الطرف مستقيماً إلى موضع العصر على طول القاعدة لا من الجانب.

يُغلق العصر بأسطوانة هوائية مثبتة على جسم القالب، مع خطوط الهواء إلى مؤخرة الرأس. ولأن الدفع على القالب نفسه، لا يلزم المكبس إلا بتوفير قاعدة التثبيت وإشارة الشوط، وتُضبط قوة الإغلاق على منظم الهواء لا عبر وصلة المكبس. وتحفظ التغذية المستقيمة الشريط على محاذاة محور العصر، فلا يدور الطرف أثناء الفهرسة.

يُركّب حيث لا يملك المكبس مكبساً مدفوعاً لمغذٍ ميكانيكي، وكبديل على المحطات الهوائية التي تشغّل أطراف OTP بشكل U في وضع أفقي أو رأسي.

الميزات الرئيسية

1. دفع هوائي مدمج في جسم القالب، مع الأسطوانة والوصلات في مؤخرة الرأس

2. تغذية طرف مستقيمة على طول القاعدة بمحاذاة محور العصر

3. مقعد قالب OTP بشكل U لأطراف مفتوحة الأسطوانة

4. اتجاه عصر أفقي ورأسي يحدده القالب وموضع التثبيت

5. مسار تغذية وصدّ قابلان للضبط، يُعاد ضبطهما بعد تغيير الطرف

6. كتلة قاعدة واحدة تُثبَّت في حامل أدوات مكبس الأطراف وتُستبدل كوحدة

المواصفات الفنية

المعاملالمواصفة
الطرازJW-AP13
النوعقالب عصر هوائي مستقيم لأطراف الأسلاك
التصميمقالب OTP بشكل U
اتجاه العصرعصر أفقي ورأسي
الدفعهوائي، أسطوانة على جسم القالب
التطبيقمغذٍ عصر أطراف الأسلاك
نوع الأداةأداة مكبس أطراف، مغذٍ لآلة أطراف

التطبيقات

— مكابس أطراف دون مكبس مدفوع، حيث تُغلق وصلة العصر بالأسطوانة على القالب

— محطات مغذيات هوائية تشغّل أطراف OTP المفتوحة الأسطوانة بشكل U بتغذية مستقيمة

— استبدال قالب هوائي مستقيم متآكل على حامل أدوات قائم

— محطات تنتقل بين العصر الأفقي والرأسي على الطرف نفسه

— دفعات قصيرة من طرف واحد يُضبط قالبه مرة ويبقى على المكبس

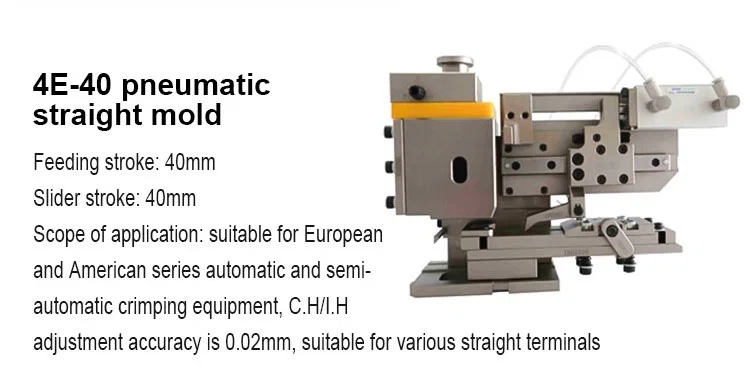

4E-40 pneumatic straight mold with 40mm feeding stroke for straight terminals
