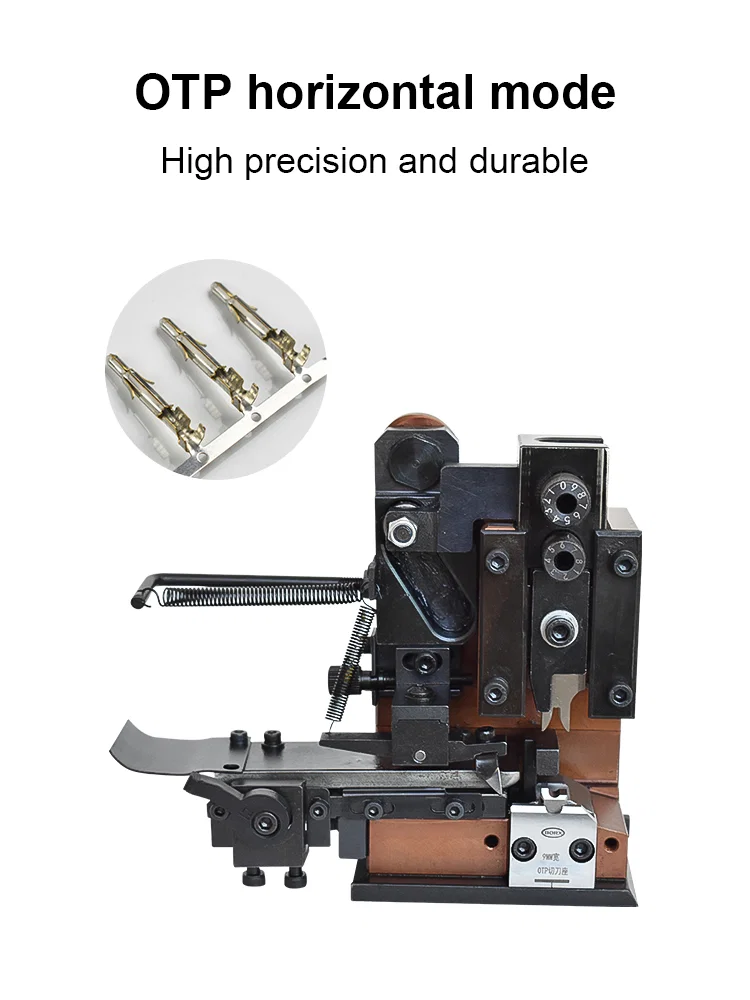

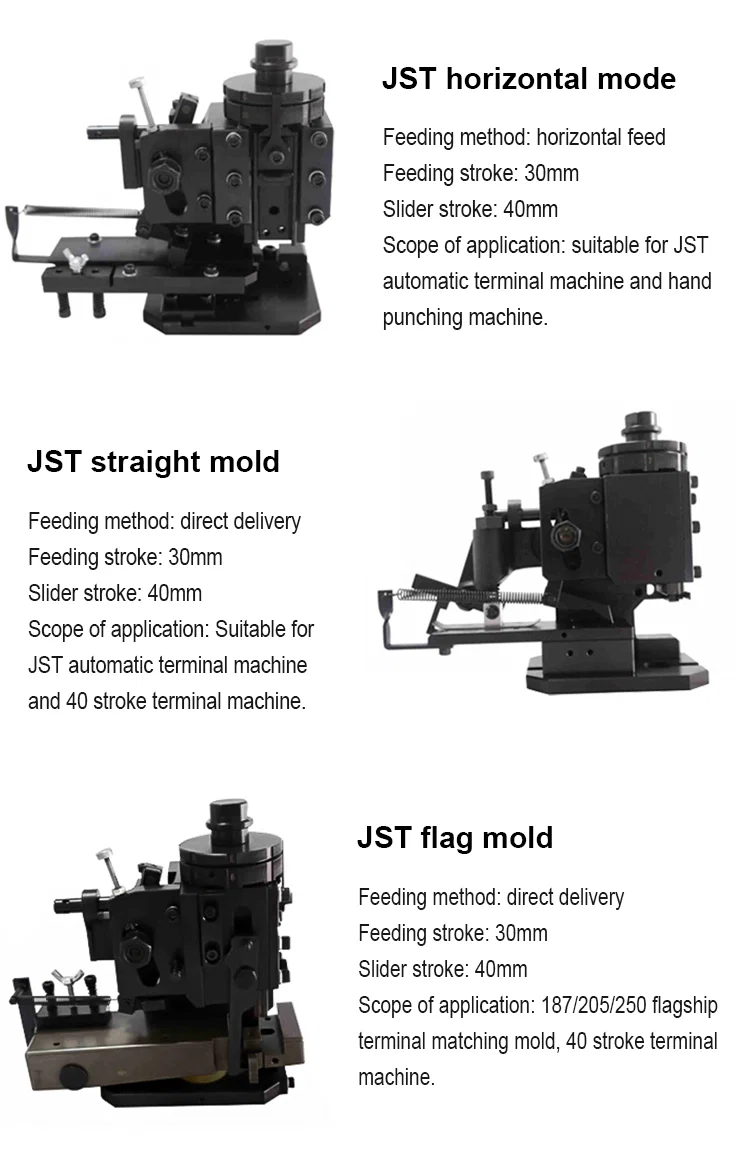

JW-AP11 قالب عصر OTP أفقي لأجهزة عصر أطراف JST، يشغّل أطراف OTP المفتوحة الأسطوانة بشكل U على محطة مغذٍ أفقية. يُورَّد القالب كوحدة واحدة تشمل السندان ولقمة العصر ومسار التغذية على قاعدة مشتركة، ويُثبَّت على قاعدة المحطة بدلاً من القالب المستبدل.
يُغلق المكبس أفقياً عبر الأسطوانة ويُفهرس الشريط في مسار عند مستوى القاعدة، مع ذراع تغذية نابضية تتابع شوط الفهرسة من الجانب. يحفظ ذلك الشريط تحت شد بين عمليات العصر ويترك مقدمة القالب مفتوحة، فيمكن فحص موضعي الأسطوانة والعزل قبل نزول المكبس. جسم القالب كتلة واحدة تحمل السندان ولقمة العصر والمسار، مع مضابط على وجه الكتلة.

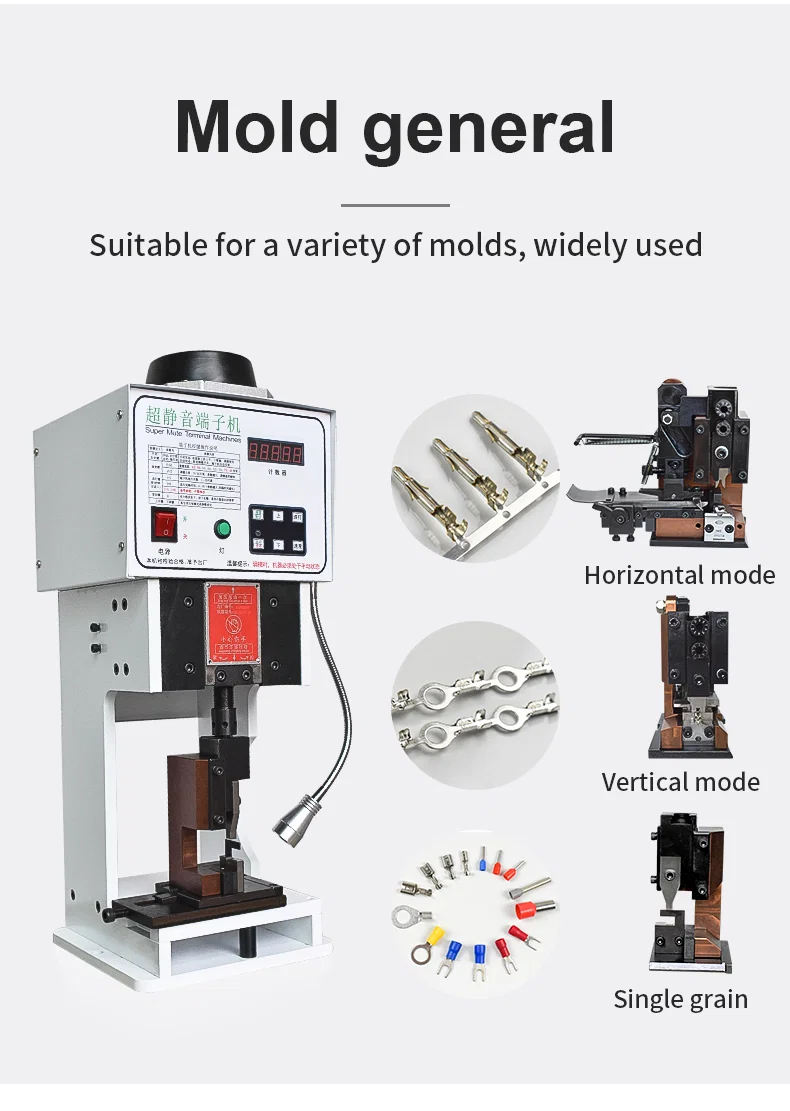

يتوافق مع أجهزة JST كقالب بديل على محطة مغذٍ قائمة، وكقالب أفقي حيث يُشغَّل الطرف نفسه أيضاً على مكبس رأسي ويجب أن تحفظ المحطتان مرجع عصر واحداً.
الميزات الرئيسية

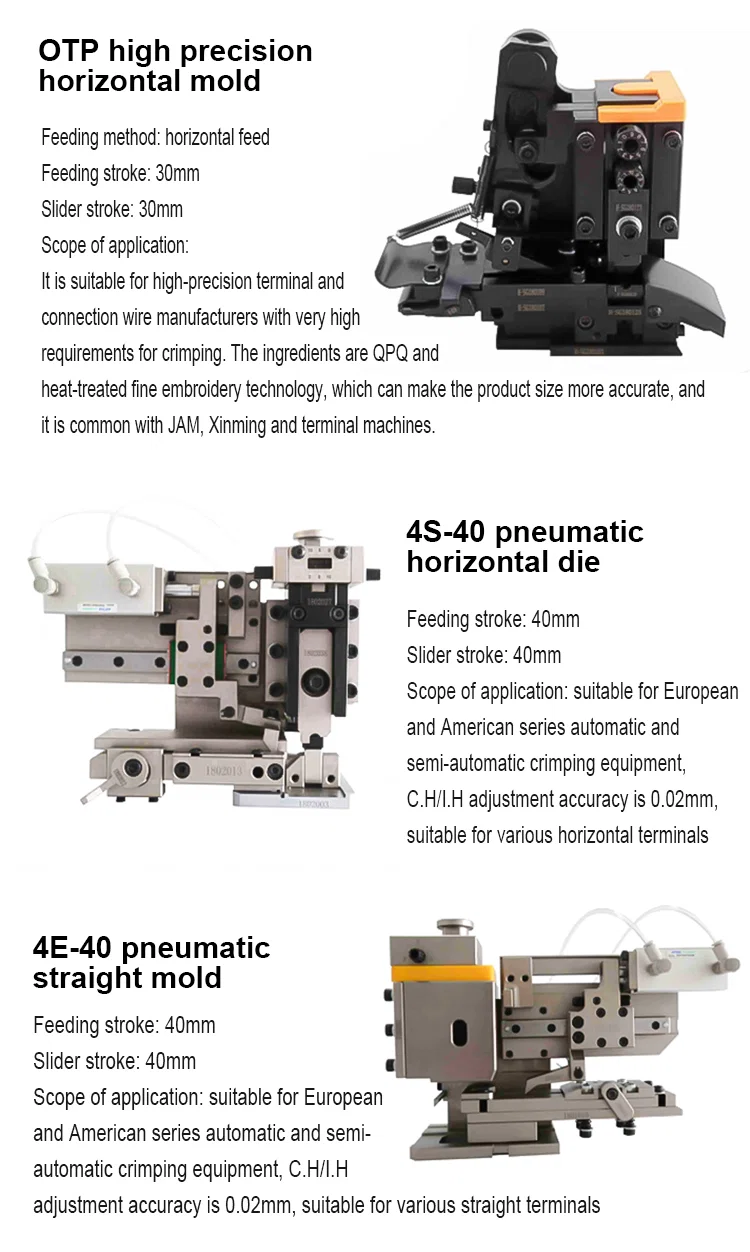

1. شكل قالب OTP أفقي، يُغلق فيه المكبس عبر الأسطوانة ويُفهرس شريط الأطراف عند مستوى القاعدة

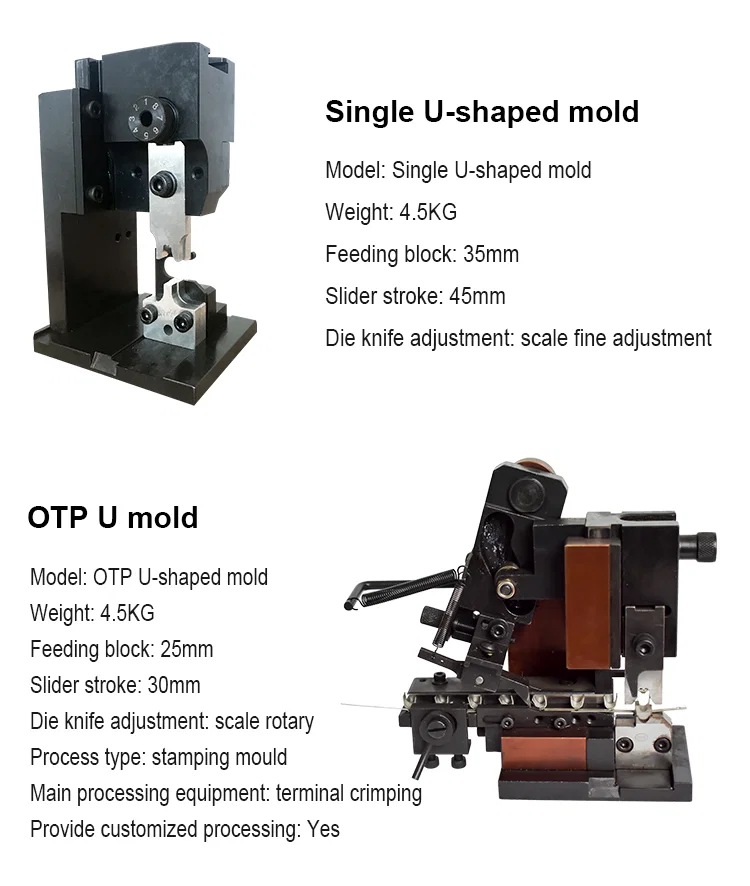

2. مقعد طرف مفتوح الأسطوانة بشكل U مطابق لأطراف OTP
3. ذراع تغذية نابضية وقناة دخول منحنية تنقلان الشريط الحامل إلى موضع العصر
4. براغٍ ضبط على وجه كتلة القالب لارتفاع العصر وعصر العزل، يمكن الوصول إليها دون إزالة القالب
5. نمط تثبيت مطابق لمحطة المغذي في أجهزة عصر أطراف JST
6. جسم القالب والسندان والمسار على كتلة قاعدة واحدة، فيُزال القالب ويُستبدل كوحدة
المواصفات الفنية
| المعامل | المواصفة |
|---|
| الطراز | JW-AP11 |
|---|
| نمط التشغيل | عصر أفقي |
|---|
| نوع القالب | قالب مغذٍ OTP بشكل U |
|---|
| التوافق | أجهزة عصر أطراف JST |
|---|
| نوع الطرف | أطراف OTP بشكل U |
|---|
| التموضع | تموضع دقيق إلكتروني عالي التردد |
|---|
| الضوضاء | تشغيل منخفض الضوضاء |
|---|
| الطاقة | توفير في الكهرباء |
|---|
التطبيقات
— أجهزة عصر أطراف JST التي تشغّل أطراف OTP المفتوحة الأسطوانة بشكل U
— محطات مغذيات أفقية في تجميع ضفائر الكابلات
— استبدال قالب OTP أفقي متآكل مع إعادة استخدام قاعدة JST ومهايئ المكبس
— خطوط تشغّل الطرف نفسه على مكبس أفقي ومكبس رأسي
— دفعات قصيرة تسمح فيها مقدمة القالب المفتوحة بفحص كل عصر في موضعه
