طقم قطع غيار قالب أبليكيتر OTP لتجعيد الأطراف JW-AP36
طقم قطع غيار قالب أبليكيتر OTP لتجعيد الأطراف JW-AP36 Thumb

طقم قطع غيار قالب أبليكيتر OTP لتجعيد الأطراف JW-AP36

📅 2025-04-28 👁️ 1,939

الطراز JW-AP36 طقم قطع غيار لقالب أبليكيتر OTP في ماكينات تجعيد الأطراف. ويغطي أجزاء التآكل والتوضيع في القالب لا حد القطع وحده: شفرة القالب، وقاعدة حامل الطرف، ومقعد القاطع، والفاصل، وحامل القاطع على شكل U. ويُشترى الطقم لإبقاء الأبليكيتر عاملاً، سواء كمخزون جاهز أو لإعادة تأهيل قالب استهلكت مقاعده.

تُظهر الصورة القالب كتجميعة من كتل متراكبة. ويستقر كل مقعد قاطع على شكل U في فتحة مشغولة آلياً عبر الكتلة، والمقاعد مدورة عند الفتحة لحمل برميل الطرف على خط السندان؛ وتحمل كتل القاعدة ثقوباً نافذة كبيرة لبراغي التركيب. وفي المقدمة يوجد نابض تحت المقعد الأمامي، وهو ما يُبقي التحميل المسبق على المجموعة لتُغلق المقاعد على الطرف بدلاً من أن تطفو. وتضبط الفواصل ارتفاع المجموعة، ويربط الحامل المقاعد بالقاعدة. وهذه توافقات تُقاس بأجزاء المئة: فالمقعد المصقول أو النابض المضعف يظهر كطرف غير متمركز لا ككسر مرئي.

تُطلب القطع فرادى حسب الموضع في القالب، لأن إعادة التأهيل تحتاج عادة إلى المقاعد والنابض لا إلى الأبليكيتر كله. وسبب إبقائها في المخزون هو وقت التوقف: فالأبليكيتر يوقف الخط عند تآكل مقعد، بينما يكون القالب سليماً في ما عدا ذلك. ويتم الاستبدال حسب الموضع، مع إعادة استخدام الفواصل والحامل إذا بقيت مستوية وقائمة الزوايا.

الميزات الرئيسية

1. قطع غيار على مستوى القالب: شفرة القالب، قاعدة حامل الطرف، مقعد القاطع، الفاصل، وحامل القاطع على شكل U، وهي أجزاء التآكل والتوضيع في الأبليكيتر.

2. مقعد قاطع على شكل U مدوّر عند الفتحة لحمل برميل الطرف على خط السندان، ويستقر في فتحة عبر الكتلة.

3. تحميل مسبق بنابض تحت المقعد الأمامي يُبقي المجموعة مغلقة على الطرف بدلاً من طفوها.

4. ارتفاع مجموعة يضبطه الفاصل، فيكون موضع الإغلاق مبنياً في القالب.

5. طلب حسب الموضع: تُورَّد كل قطعة لموضع محدد في القالب، فيمكن حصر إعادة التأهيل في المقاعد المستهلكة.

6. ضبط وقت التوقف: تُحفظ كمخزون جاهز، لأن المقعد المستهلك يوقف الأبليكيتر بينما بقية القالب ما تزال صالحة للعمل.

المواصفات الفنية

المعلمةالمواصفات
الطرازJW-AP36
البندطقم قطع غيار قالب أبليكيتر OTP
القطع المشمولةشفرة القالب، قاعدة حامل الطرف، مقعد القاطع، الفاصل، حامل القاطع على شكل U
شكل المقعدعلى شكل U، فتحة مدورة (الصورة)
التجميعةكتل حامل متراكبة مع مقعد أمامي محمّل بنابض (الصورة)
التوافقأبليكيتر OTP، ماكينات تجعيد الأطراف
التوريدقطع فردية حسب الموضع

التطبيقات

— أبليكيترات OTP في ماكينات تجعيد الأطراف، حيث يجب استبدال مقعد قاطع مستهلك دون قالب جديد.

— إعادة تأهيل أبليكيتر صُقلت مقاعده ولم تعد تحمل البرميل في المركز.

— مخزون جاهز لورش الضفائر التي تشغّل عدة أبليكيترات من نوع القالب نفسه.

— ماكينات تشغّل أطرافاً مغذاة من البكرات بعدد دورات مرتفع، حيث تكون المقاعد والنوابض أول ما يستهلك.

— التبديل بين مقاسات الأطراف، حيث تُستبدل مجموعة المقعد والفاصل كوحدة.

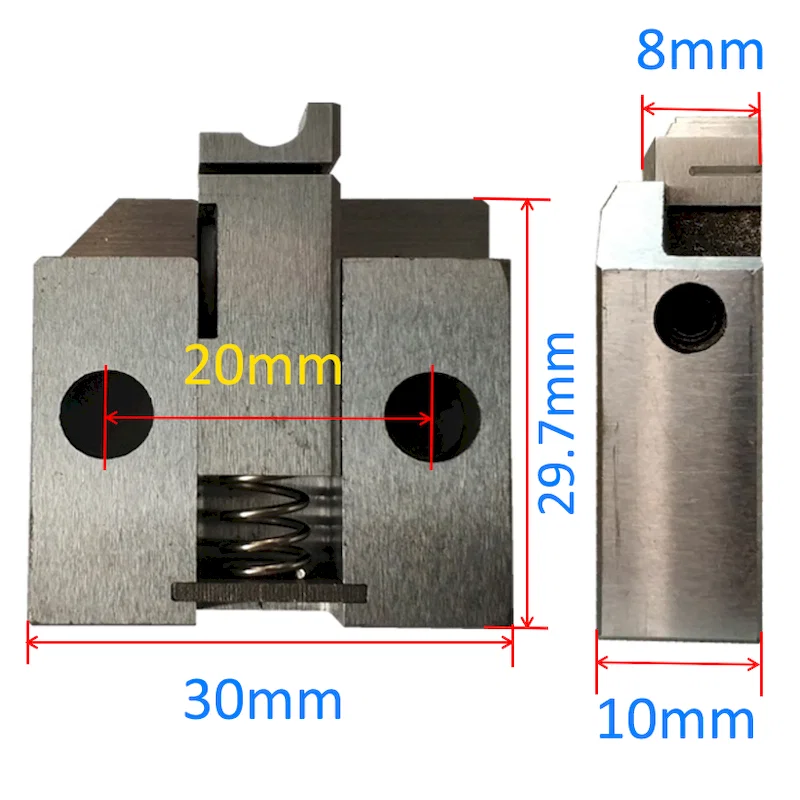

Rectangular applicator die block with U-shaped notch and two mounting boresApplicator cutter seat with spring loaded center plunger between two side blocksTwo applicator die blocks showing spring plunger and mounting holes from different anglesRow of six applicator dies stacked in one block with spring and curved notchesSide view of single applicator die block with spring loaded plungerDimension drawing of applicator die: 30 mm long, 29.7 mm high, 20 mm bore spacingApplicator die packed in foam lined plastic case, closed case beside itApplicator dies labeled T10.0, T12.0, T14.0, T14.5, U-shape and V-shape types
