طقم كتلة قاطع أطراف وشفرة لآلات معالجة الأسلاك JW-BL05
طقم كتلة قاطع أطراف وشفرة لآلات معالجة الأسلاك JW-BL05 Thumb طقم كتلة قاطع أطراف وشفرة لآلات معالجة الأسلاك JW-BL05 Thumb طقم كتلة قاطع أطراف وشفرة لآلات معالجة الأسلاك JW-BL05 Thumb

طقم كتلة قاطع أطراف وشفرة لآلات معالجة الأسلاك JW-BL05

📅 2025-04-28 👁️ 1,649
  • موديل المنتج: JW-BL05

  • المواصفات

    نوع الشفرات: سكين دائري، سكين V، سكين مسطح
    سمك مقعد الأداة: 10 مم، 14 مم
    مدى قطع الأسلاك: 2.0-14 مم
    نوع القطع: مع أو بدون قطع الشريط
    أشكال المقاعد: كبير 5 أسطر، على شكل U، على شكل V، OTP
    مناسبة ل: تجريد الأسلاك، قطع رأس الخيط، الأسلاك بقطر أقل من 4.0 مم
  • اطلب عرض سعر الآن

JW-BL05 طقم كتلة قاطع أطراف وشفرة: المقعد الذي يحمل شفرة القطع، والشفرة نفسها، والحوض الذي يوجّه السلك إلى القطع. يُركَّب على آلات الأطراف ومحطات معالجة الأسلاك حيث يجب تموضع الشفرة وضبط عمقها لا مجرد شدّها.

يأتي المقعد بسماكة 10 mm و14 mm و15 mm، بقلب شفرة 9 x 8 mm أو 10 x 10 mm، فتطابق الكتلة الحامل على الآلة. وعمق الحوض 7.6 mm ويستقبل أسلاكًا من 2.0 إلى 14 mm قطر خارجي. ويقبل المقعد نفسه سكاكين مستديرة وV ومسطّحة وتناكبية وتناكبية نصف دائرية، وهو ما يتيح لكتلة واحدة تغطية التجريد والقطع المربع والقطع نصف الدائري. وأنماط المقعد هي U وV وOTP و806 ونوع 2000، وكلٌّ منها يُعرض مع قطع شريط المواد أو دونه.

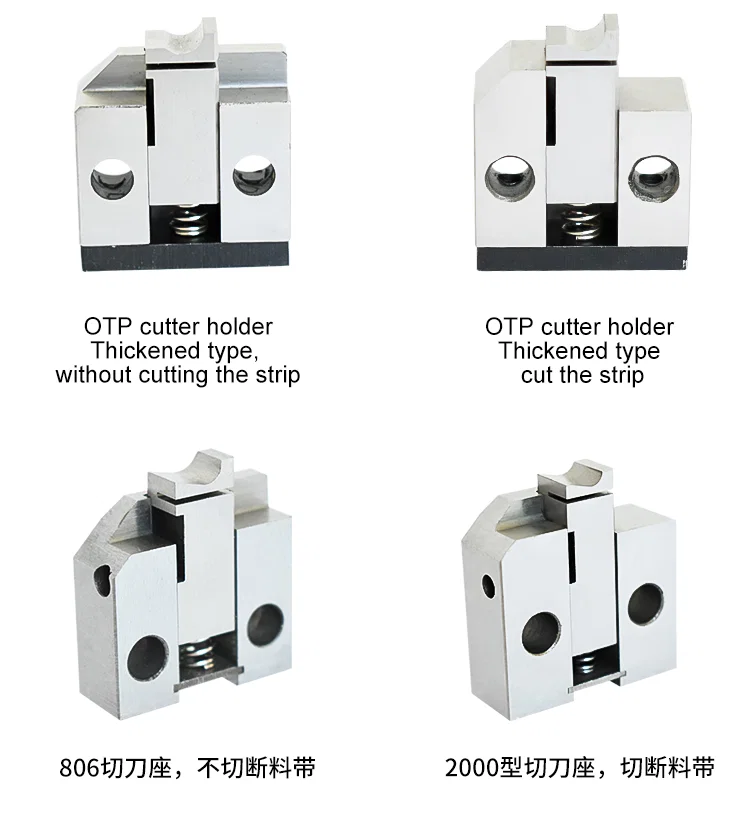

يُشترى عند تآكل المقعد في الحوض، أو عند تجهيز آلة لنطاق سلك جديد، أو عند تغيّر نوع الحامل. وتُظهر الصورة مقعدي OTP و806 بالشكل القياسي والمثخّن، مع نسختي قطع الشريط وعدم قطعه جنبًا إلى جنب.

الميزات الرئيسية

1.سماكة المقعد: 10 mm و14 mm و15 mm، لمطابقة حوامل آلات الأطراف المختلفة.

2.قلب الشفرة: مقطعان 9 x 8 mm و10 x 10 mm، فتناسب الشفرة تجويف المقعد القائم.

3.عمق الحوض: 7.6 mm، بمقاس أسلاك من 2.0 إلى 14 mm قطر خارجي.

4.خيارات السكاكين: سكاكين مستديرة وV ومسطّحة وتناكبية وتناكبية نصف دائرية في المقعد نفسه.

5.أنماط المقعد: U وV وOTP و806 ونوع 2000، بأجسام قياسية ومثخّنة.

6.شريط المواد: متاح مع وظيفة قطع الشريط أو بدونها، يُختار عند الطلب.

المواصفات الفنية

البندالمواصفة
الطرازJW-BL05
البندطقم كتلة قاطع وشفرة
سماكة المقعد10 mm، 14 mm، 15 mm
قلب الشفرة9 x 8 mm، 10 x 10 mm
عمق الحوض7.6 mm
توافق الأسلاك2.0-14 mm قطر خارجي
أنواع القواطعسكين مستدير، سكين V، سكين مسطّح، سكين تناكبي، سكين تناكبي نصف دائري
أنماط المقعدU، V، OTP، 806، نوع 2000
قطع شريط الموادمع أو بدون

التطبيقات

— آلات الأطراف بمقاعد OTP أو U/V: القطع والتجريد حيث يُضبط عمق الشفرة بالكتلة.

— محطات نوع 806 و2000، بنسختي قطع الشريط وعدم قطعه.

— خطوط معالجة الأسلاك التي تغطي 2.0 إلى 14 mm قطر خارجي، حيث يستقبل مقعد واحد النطاق كاملًا.

— استبدال المقاعد المتآكلة في الحوض، وهو ما يظهر كعمق تجريد غير ثابت.

— التجهيز لنطاق سلك أو نوع حامل جديد، حيث يُغيَّر المقعد والسكين والحوض معًا.

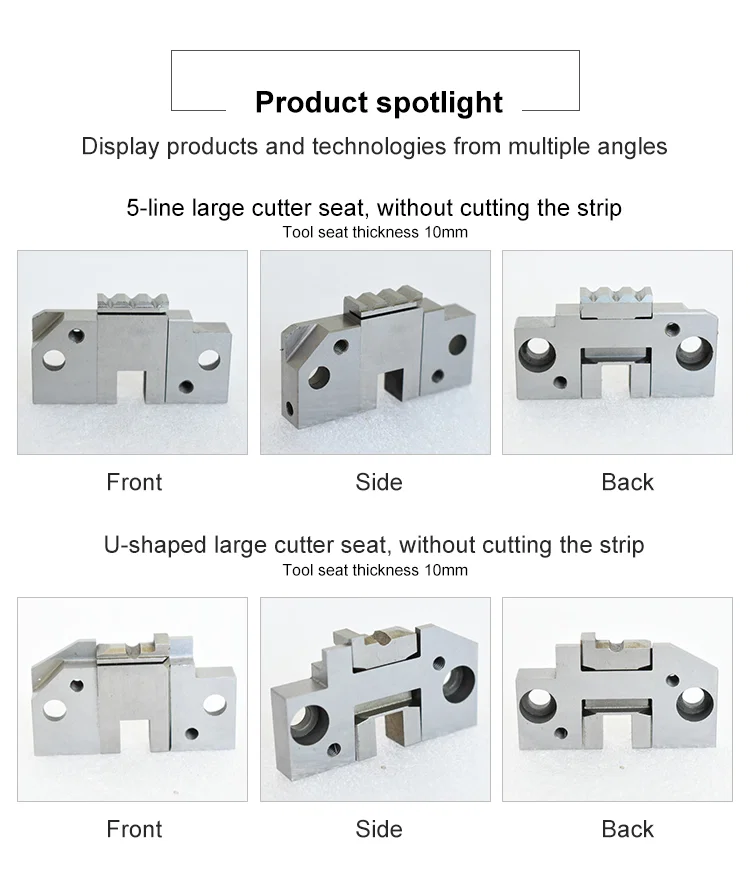

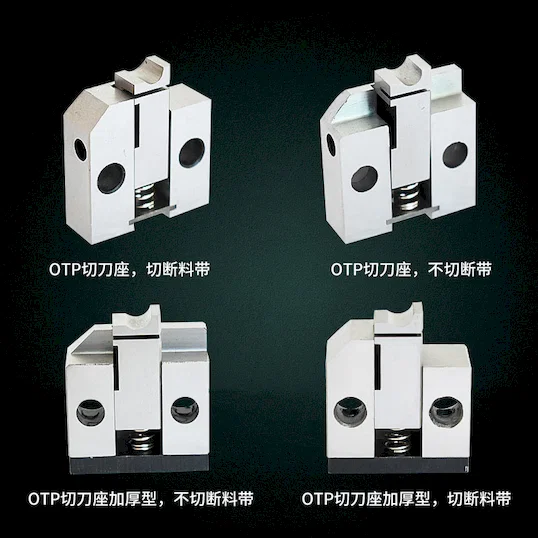

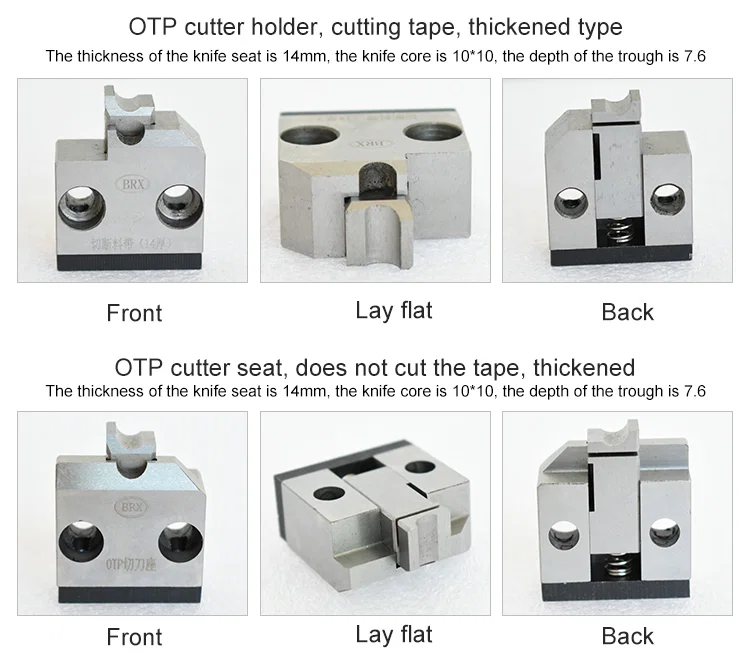

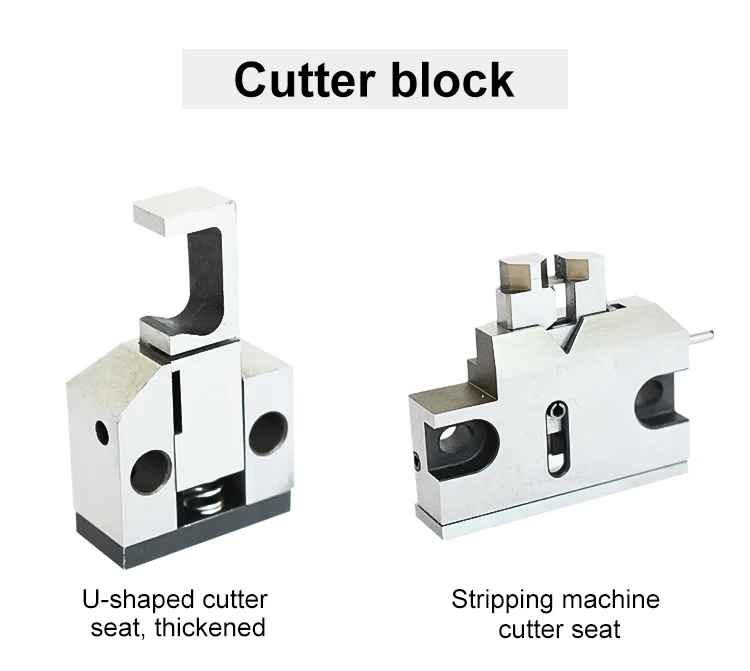

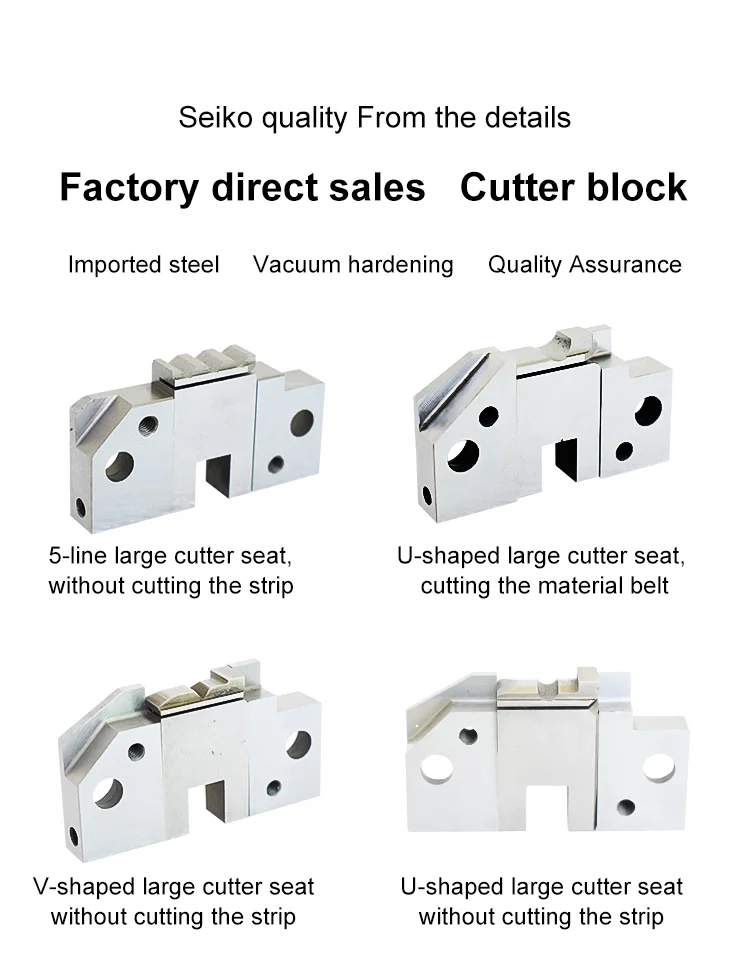

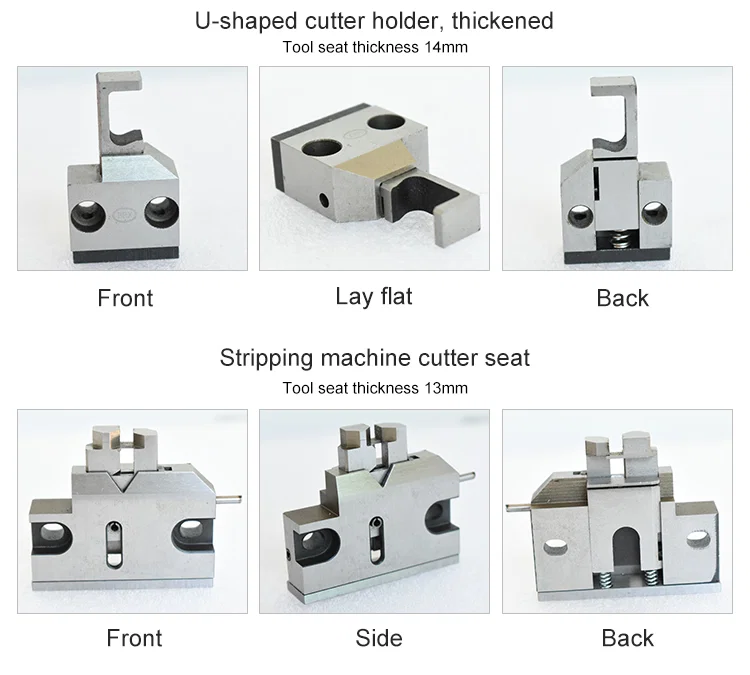

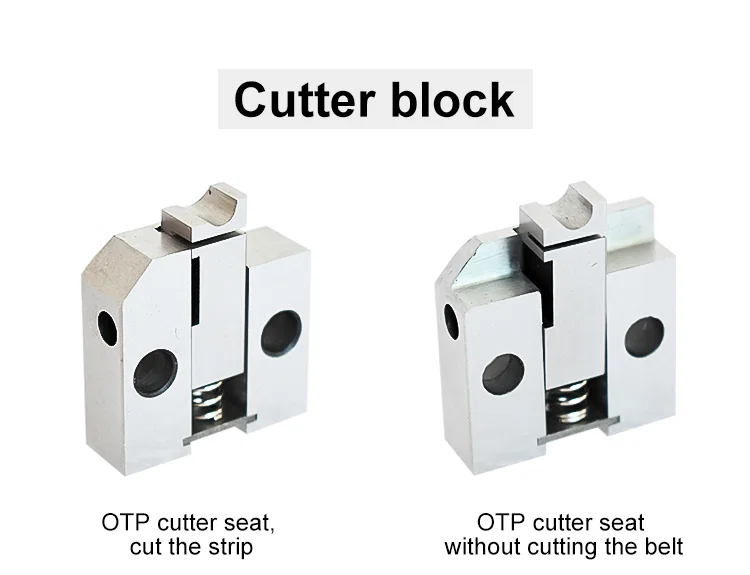

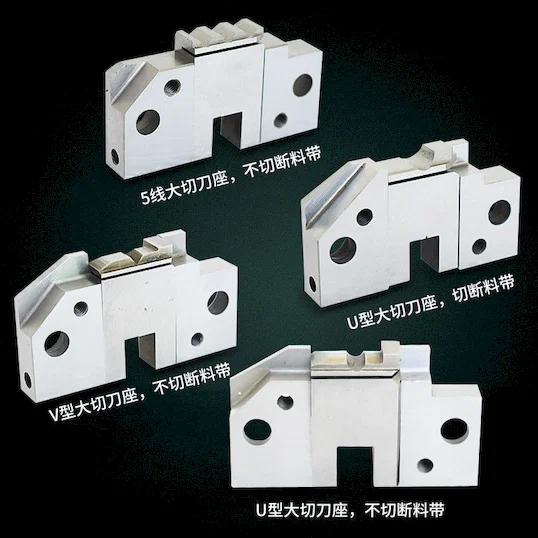

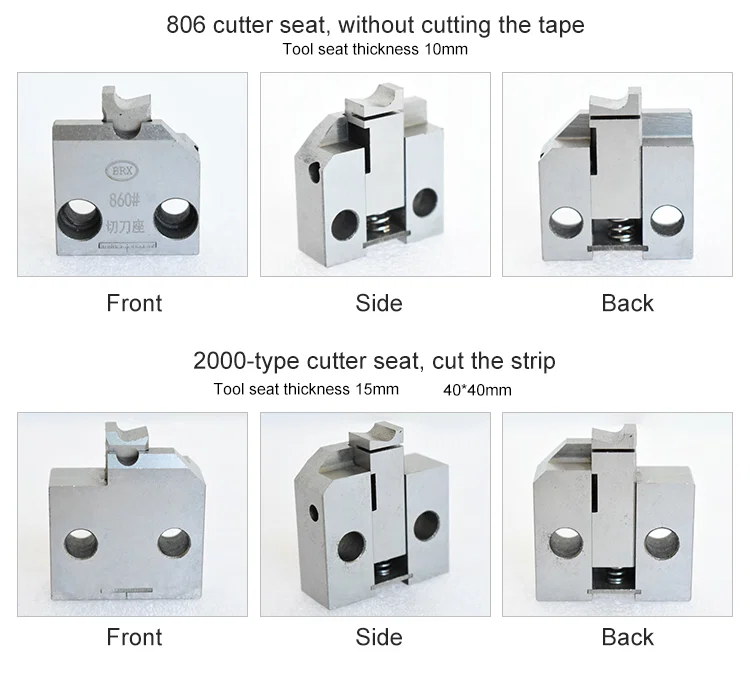

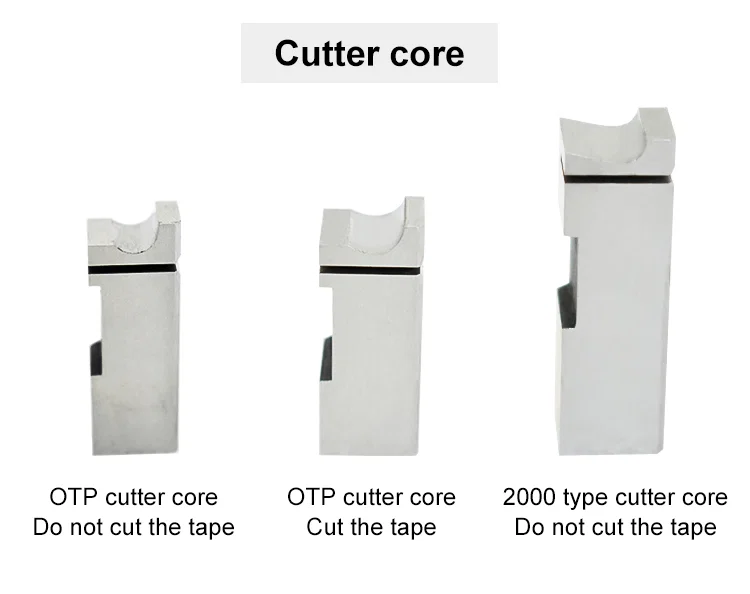

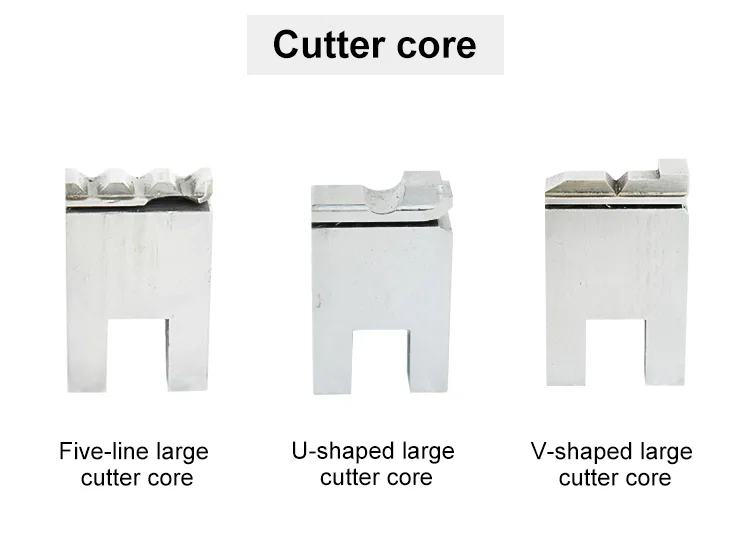

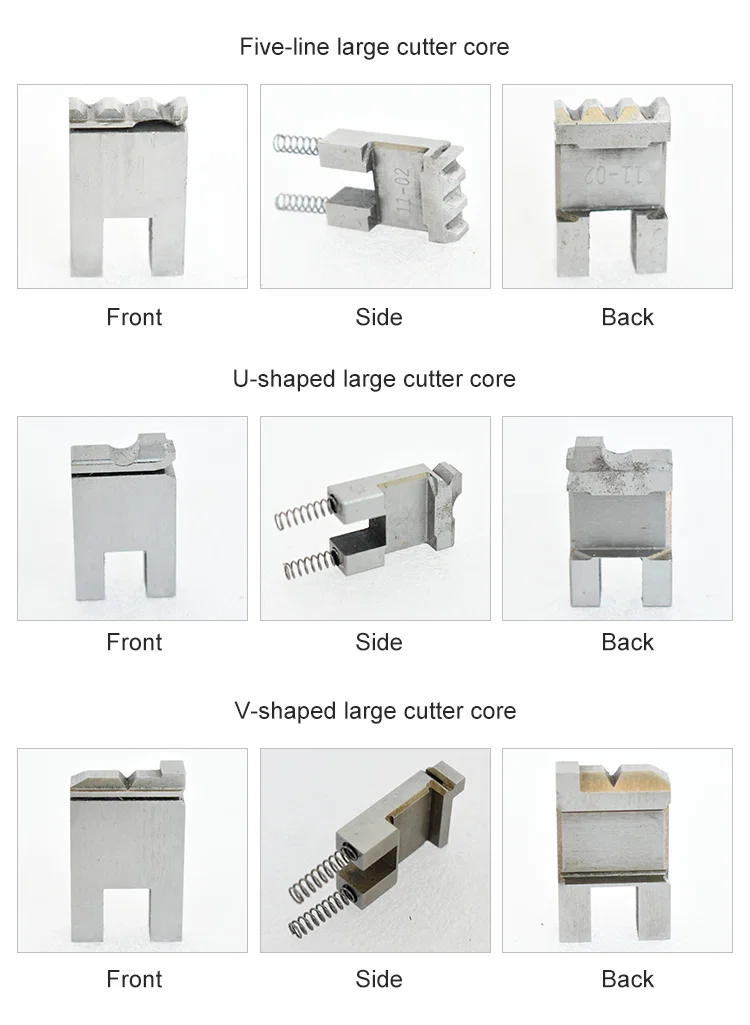

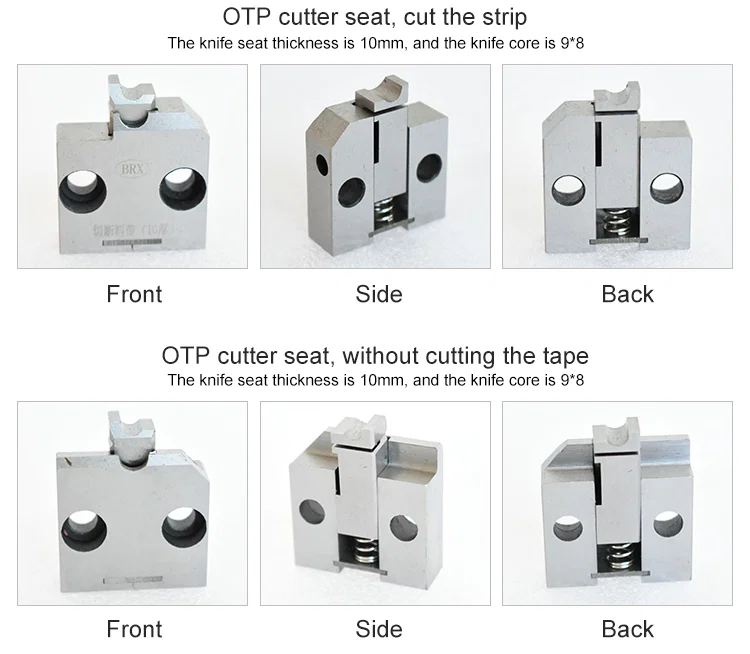

Cutter blocks: five-line, U-shaped and V-shaped large cutter seats in polished steelCutter cores: five-line, U-shaped and V-shaped versions standing upright with cutting edgesThree advantages of SKD11 cutter seats: imported steel, vacuum quenching, factory-direct priceOTP cutter seats with springs, one cutting the strap and one leaving it uncutOTP, 806 and 2000-type cutter holders, thickened versions with and without strip cuttingOTP and 2000-type cutter cores, cut-tape and no-cut versions side by sideU-shaped thickened cutter seat beside the stripping machine cutter seatFive-line and U-shaped cutter seats shown from front, side and backFive-line, U and V cutter cores with springs, front side back viewsOTP cutter seat front, side and back, 10 mm seat with 9x8 coreThickened OTP cutter holder, 14 mm seat, 10x10 core, 7.6 mm trough depth806 cutter seat without tape cutting and 2000-type cutter seat cutting the stripOTP cutter cores, cut and non-cut versions, plus 2000-type core with springU-shaped thickened holder and stripper machine cutter seat from three angles
