كاشف تسلسل ألوان الأسلاك بصفين 1280x1024 WPM-DC20

📅 2025-04-28 👁️ 843
  • موديل المنتج: WPM-DC20

  • المواصفات

    نوع الجهاز: جهاز اختبار ضفائر موصلات صف مزدوج
    رقم الموديل: WPM-DC20
    دقة الكاميرا: 1280 * 1024 بيكسل
    سرعة الإطار: 60 إطار في الثانية
    معلمات العدسة: 75 مم F1.4
    مجال الرؤية: 1-58 مم
    وقت الكشف: 0.25 ثانية
    استهلاك الطاقة: 35 واط
    لوحة المفاتيح: لوحة مفاتيح شاشة مدمجة
    واجهة الاتصال: USB خارجية
  • اطلب عرض سعر الآن

WPM-DC20 محطة فحص بصري مكتبية للنهاية المفتوحة لموصلات الصفين. تنظر كاميرا داخل العلبة وتقارن ترتيب الأسلاك الملونة بمرجع مخزَّن، ويُنجَز الفحص الواحد خلال 0.25 s. ويغطي مجال الرؤية من 1 إلى 58 mm كل شيء من علبة ضيقة بصفين إلى جسم موصل بعرض 58 mm.

تعمل الكاميرا بدقة 1280 x 1024 بكسل عند 60 fps خلف عدسة ثابتة 75 mm F1.4. ولأن العدسة ومسافة العمل ثابتتان، يكون موضع كل سلك في الإطار قابلاً للتكرار، ويُحكم على تبديل زوج من الأسلاك أو سلك في غير موضعه أو سلك في تجويف خاطئ بالمقارنة مع الصورة المعلَّمة لا بعين المشغّل. وهذا يزيل الانحراف المصاحب للفحص البصري في وردية طويلة، حيث يتراجع الانتباه بعد بضع مئات من القطع.

تقع بجانب المختبر التلامسي في العائلة نفسها لكنها تعمل بطريقة مختلفة: لا تلمس DC20 الأطراف إطلاقاً، فهي تفحص تسلسل الألوان فقط ولا تثبت الاستمرارية الكهربائية. أما WPM-8AB فهي الوحدة التلامسية التي تمسح 64 طرفاً بحثاً عن الدوائر المفتوحة والمتقطعة. استخدم الوحدة البصرية حين يكون السؤال عن ترتيب الأسلاك في علبة صفين دقيقة الخطوة، والوحدة التلامسية حين يكون السؤال عن استمرارية الموصل كهربائياً.

الميزات الرئيسية

1. مستشعر CMOS بدقة 1280 x 1024 عند 60 fps، بدقة تكفي لتحديد موضع كل سلك على كامل مجال الرؤية من 1 إلى 58 mm.

2. عدسة 75 mm F1.4 على مسافة عمل ثابتة، فلا يتغير التكبير بين الفحوص وتبقى الصورة المرجعية صالحة.

3. دورة كشف خلال 0.25 s لكل موصل، قصيرة بما يكفي لتندرج في إيقاع التحميل اليدوي.

4. شاشة واحدة تحمل عرضين حيين في الوقت نفسه، فيُفحص موصل في كل موضع دون إعادة تحميل التجهيز.

5. استهلاك 35 W من لوحة أم مدمجة، دون حاسوب خارجي أو شاشة أو بطاقة التقاط إطارات على الطاولة.

6. متوسط الزمن بين أعطال اللوحة الأم يتجاوز 50,000 ساعة، وتعليم المرجع يتم بفأرة USB قياسية ولوحة مفاتيح على الشاشة، فلا حاجة لتخزين لوحة مفاتيح في المحطة.

المواصفات الفنية

المعاملالمواصفة
الطرازWPM-DC20
نوع الآلةكاشف بصري لتسلسل ألوان أسلاك الصفين
الكاميرا1280 x 1024، 60 fps، CMOS
العدسة75 mm F1.4 تدريجية
مجال الرؤية1 إلى 58 mm
زمن الكشفخلال 0.25 s
استهلاك الطاقةخلال 35 W
اللوحة الأممدمجة
متوسط الزمن بين الأعطال الرئيسيأكثر من 50,000 ساعة
أجهزة الإدخالفأرة USB قياسية، لوحة مفاتيح مدمجة على الشاشة، واجهة USB خارجية

التطبيقات

— خطوط ضفائر أسلاك المركبات، بفحص تسلسل ألوان موصلات الصفين قبل خروج الضفيرة من المحطة.

— تجميع ضفائر الأجهزة المنزلية، حيث يسهل تبديل قلوب متشابهة المظهر بين التجاويف.

— مجمعات فرعية لضفائر الجهد المنخفض في المركبات الكهربائية بعلب صفين متعددة الأطراف.

— مصنعو الموصلات الذين يجرون فحص الخروج على مجموعات كابلات التوصيل المجمعة.

— مجمعات كابلات الأجهزة الطبية وأجهزة القياس، حيث يشكّل ترتيب السلك الخاطئ عطلاً وظيفياً لا عيباً شكلياً.

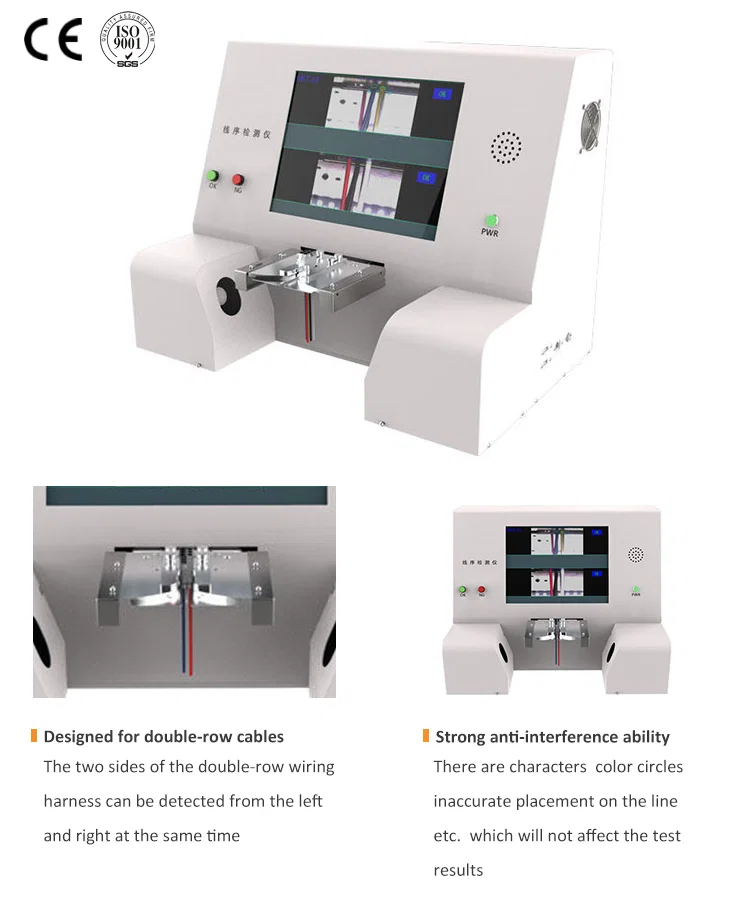

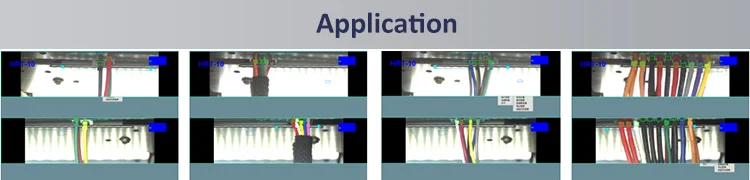

كاشف تسلسل أسلاك بصفين أبيض بشاشتين للكاميرا وعلامة CEثمانية عروض كاميرا لنهايات ضفائر صفين أثناء فحص تسلسل الألوان
