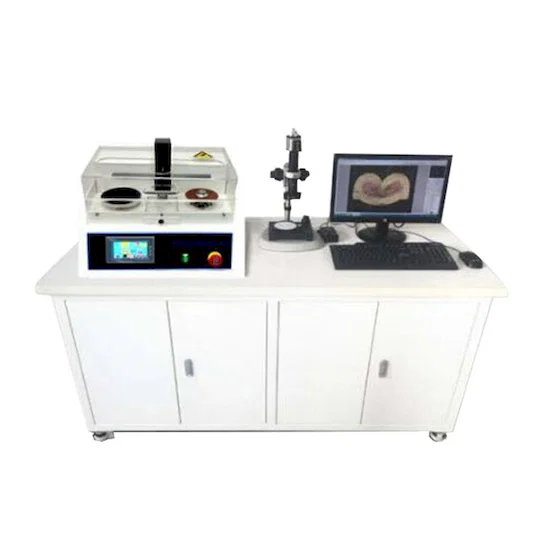

نظام تحليل المقطع العرضي للكبس WPM-SE4

حقق دقة لا مثيل لها في مراقبة جودة تسخير الأسلاك باستخدام محلل المقطع العرضي الطرفي الأوتوماتيكي بالكامل WPM-SE4

مقدمة:

في المشهد المتطلب لتصنيع تسخير الأسلاك ، مما يضمن سلامة وموثوقية العقص الطرفي أمر بالغ الأهمية. تقديم محلل المقطع العرضي الطرفي الأوتوماتيكي بالكامل WPM-SE4 ، أداة دقيقة حديثة مصممة خصيصا ل أحدث ثورة في عملية فحص جودة تسخير الأسلاك. هذا النظام الشامل ليس مجرد آلة. إنه حل كامل ، مصممة بدقة لتقديم سرعة ودقة وقابلة للتكرار تحليل المقطع العرضي لمحطات تسخير الأسلاك. من السيارات إلى الفضاء، يمكن WPM-SE4 الشركات المصنعة عبر الصناعات من ضمان أعلى معايير جودة التجعيد ، وتقليل العيوب و تعظيم أداء المنتج.

الميزات والفوائد الرئيسية: إعادة تعريف الدقة والسرعة والأتمتة

ال يقف WPM-SE4 كقمة للتميز الهندسي ، والتكامل تقنيات متطورة لتوفير أداء ومستخدم لا مثيل لهما تجربة. فيما يلي تفصيل تفصيلي للميزات الرئيسية التي تصنع هذا المحلل أحد الأصول التي لا غنى عنها لمراقبة الجودة الخاصة بك العمليات:

• نظام متكامل أوتوماتيكي بالكامل لسير عمل مبسط: WPM-SE4 هو نظام أوتوماتيكي بالكامل، يدمج بسلاسة كل خطوة من خطوات عملية تحليل المقطع العرضي. من القطع الدقيق والطحن إلى أخذ العينات البصرية ، وتنظيف التآكل ، والحصول على الصور ، كل شيء مؤتمت داخل وحدة واحدة متماسكة. هذه الأتمتة يقلل بشكل كبير من التدخل اليدوي ، ويقلل من خطأ المشغل ، و يضمن نتائج متسقة وقابلة للتكرار.

• تقنية القطع والطحن ذات الخطوة الواحدة الحاصلة على براءة اختراع: من خلال الاستفادة من أحدث التقنيات الحاصلة على براءة اختراع ، يقوم WPM-SE4 بإجراء القطع والطحن في عملية واحدة متزامنة. يضمن هذا النهج المبتكر تسطيحا طرفيا مثاليا - وهو عامل حاسم لتحليل المقطع العرضي الدقيق. هذا يزيل التناقضات التي يحدثها القطع والطحن المنفصل العمليات ، مما يوفر إعدادا فائقا للعينة وأكثر موثوقية بيانات.

• سرعة غير مسبوقة: تحليل كامل في 3 دقائق فقط: الوقت أمر بالغ الأهمية في التصنيع. تم تصميم WPM-SE4 للسرعة ، وهو قادر على إكمال المعالجة والتحليل بالكامل لمحطة واحدة في 3 دقائق رائعة. تعمل هذه الإنتاجية الاستثنائية على تسريع جودتك بشكل كبير عملية التفتيش ، مما يسمح بردود فعل أسرع ، وإصدار أسرع تحديد وزيادة كفاءة الإنتاج.

• تشغيل بسيط ومريح وسريع لتجربة مستخدم محسنة: على الرغم من تقنيته المتطورة، تم تصميم WPM-SE4 للتشغيل البسيط والمريح والسريع. تعمل الواجهة البديهية والعمليات الآلية على تقليل التدريب المتطلبات وزيادة كفاءة المشغل. ركز على النتائج وليس إجراءات معقدة.

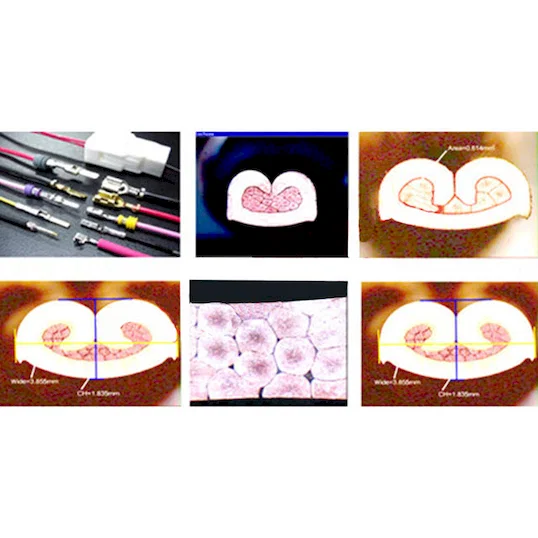

• نظام الحصول على الصور عالية الدقة المستورد من اليابان للحصول على وضوح لا هوادة فيه: في قلب WPM-SE4 يوجد نظام الحصول على صور عالية الدقة مستورد من اليابان. يلتقط هذا النظام المتقدم صورا مقطعية مفصلة بشكل لا يصدق ، مما يضمن القياس والتحليل الدقيقين. تسمح جودة الصورة الفائقة بإجراء تقييم دقيق للتجعيد الخصائص ، مما يؤدي إلى قرارات جودة أكثر استنارة. النظام يتميز بنظام فيديو ياباني عالي الدقة بسعة 5 ملايين بكسل ، مما يوفر وضوحا بصريا استثنائيا.

• نظام بصري تكبير أقل مستورد من اليابان للمراقبة التفصيلية: يشتمل المحلل على نظام بصري أقل تكبير مستورد من اليابان. يوفر نظام البصريات عالي الجودة هذا نطاقا إجماليا لتكبير الفيديو يبلغ 30 ~ 312X ، مما يسمح بوجهات نظر النظرة العامة والفحص التفصيلي للغاية من هياكل التجعيد. يضمن لك نطاق التكبير متعدد الاستخدامات هذا يمكن تحليل كل جانب من جوانب المقطع العرضي الطرفي بشكل استثنائي وضوح.

• مكونات دقيقة لموثوقية ودقة لا تتزعزع: تم تصميم WPM-SE4 بمكونات متميزة للحصول على أداء طويل الأمد ودقة استثنائية:

  • المحرك الألماني: يضمن التشغيل القوي والموثوق لآليات القطع والطحن.

  • محركات باناسونيك المؤازرة اليابانية (المحور X & Y): توفر حركة دقيقة ومضبوطة لكل من المحورين X و Y أثناء عملية القطع والطحن ، وضمان الدقة و التكرار.

  • وحدة تحكم Mitsubishi PLC اليابانية: تعمل كعقل ذكي للنظام ، مما يضمن التشغيل السلس والمنسق لجميع العمليات الآلية.

• برنامج تحليل القسم الطرفي الشامل (مستورد من اليابان): تم تجهيز WPM-SE4 ببرنامج تحليل القسم الطرفي الاحترافي المستورد من اليابان. تم تصميم هذا البرنامج خصيصا لتحليل التجعيد المقاطع العرضية ، مما يوفر مجموعة من أدوات القياس والتحليل ل تحديد جودة التجعيد. لأمن البيانات وسلامة البرامج، البرنامج مزود بقفل تشفير ويتم توفيره على قرص مضغوط.

• نطاق واسع من الأسلاك القابلة للتطبيق للاختبار متعدد الاستخدامات: تم تصميم WPM-SE4 للتعامل مع مجموعة واسعة من أحجام الأسلاك ، مع نطاق أسلاك قابل للتطبيق يبلغ 0.01 ~ 50 مم < سوب > 2 < / سوب>. يضمن هذا التنوع أن المحلل يمكن أن يستوعب مجموعة متنوعة من تطبيقات تسخير الأسلاك ، من أسلاك الإشارة الدقيقة إلى طاقة أكبر كوابل.

• شفرة متينة وحساسة مستوردة من ألمانيا: تستخدم عملية القطع شفرة Dia.110X0.5mm مستوردة من ألمانيا. تشتهر هذه الشفرة بطبيعتها الرقيقة والمتينة، مما يضمن قطعا نظيفا ودقيقا مع الحفاظ على الحدة والموثوقية على المدى الطويل.

• تنظيف دقيق للتآكل للحصول على وضوح مثالي للصورة: يشتمل النظام على عملية تنظيف سائل التآكل الطرفي، والتي تكتمل في 5 ثوان فقط. تزيل خطوة التنظيف السريع هذه الحطام والملوثات من المقطع العرضي ، مما يضمن وضوح الصورة الأمثل للتحليل الدقيق.

• إضاءة LED قابلة للتعديل لإضاءة متسقة: يوفر جهاز إضاءة LED قابل للتعديل باللون الأبيض بالكامل إضاءة متسقة ومضبوطة للطرف المقطع العرضي. تضمن هذه الإضاءة القابلة للتعديل الرؤية المثلى و جودة الصورة ، بغض النظر عن المواد الطرفية أو الإضاءة المحيطة شروط.

• مساحة صغيرة الحجم لسهولة الاندماج في مساحات العمل: تتميز WPM-SE4 بأبعاد W500XD350XH350 ، ببصمة صغيرة الحجم ، مما يسهل دمجها في مساحات العمل الحالية في المختبر أو أرضية الإنتاج.

المواصفات الفنية:

التطبيقات:

ال يعد محلل المقطع العرضي الطرفي الأوتوماتيكي بالكامل WPM-SE4 ضروريا لمراقبة الجودة في مجموعة واسعة من الصناعات ، بما في ذلك:
