آلة لف وربط كابلات المقابس الأوتوماتيكية 220 V WPM-210
آلة لف وربط كابلات المقابس الأوتوماتيكية 220 V WPM-210 Thumb
Video Thumbnail

آلة لف وربط كابلات المقابس الأوتوماتيكية 220 V WPM-210

📅 2025-04-28 👁️ 1,194
  • موديل المنتج: WPM-210

  • المواصفات

    الموديل: WPM-210
    الطاقة: AC220V/AC110V
    التردد: 50 هرتز/60 هرتز
    التطبيقات: أسلاك طاقة التيار المتردد، أسلاك طاقة التيار المستمر، كابلات USB، كابلات الفيديو، كابلات HDMI
    نظام التحكم: PLC
    الميزات: ضبط طول سلك الربط، حساب العائد، تشغيل سهل
  • اطلب عرض سعر الآن

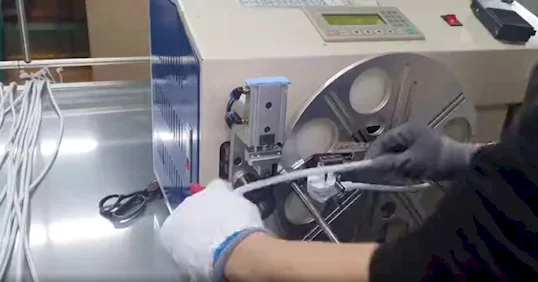

تلفّ آلة WPM-210 كابل المقبس وتغلق رباطًا ملتويًا ذا قلب مغلّف على اللفة النهائية. تُبنى اللفة على القرص الدوّار في مقدمة الآلة ويقع رأس الربط على استقامة واحدة معه، لذا يقدّم المشغّل طرف القابس، وتنمو اللفة إلى طول الربط وعدد اللفّات المُدخلين، ويُطبّق الرباط قبل خروج اللفة من القرص. الآلة مخصّصة للأسلاك التي تحمل قابسًا بالفعل: أسلاك القدرة المتردد والمستمر، وكابلات USB، وأسلاك الفيديو وHDMI المغلفة والمحجوبة التي تُعالَج بالطريقة نفسها.

اللفّ اليدوي لسلك يحمل قابسًا حركتان يجب أن تتوافقا: حجم الحلقة وموضع الرباط. في WPM-210 يُدخل العاملان مرة واحدة على شاشة النصوص ثم يتكرران مع كل لفة، فيطابق حجم الحلقة في نهاية الوردية حجمها في بدايتها. ويُغلق الرباط بالرأس لا بالليّ اليدوي، ما يزيل تفاوت الشدّ بين المشغّلين الذي يُرخي الرباطات على الأغلفة الملساء. وتُعدّ اللفات النهائية عند خروجها من الرأس، فيُقرأ إجمالي الوردية من اللوحة بدلًا من حصره يدويًا.

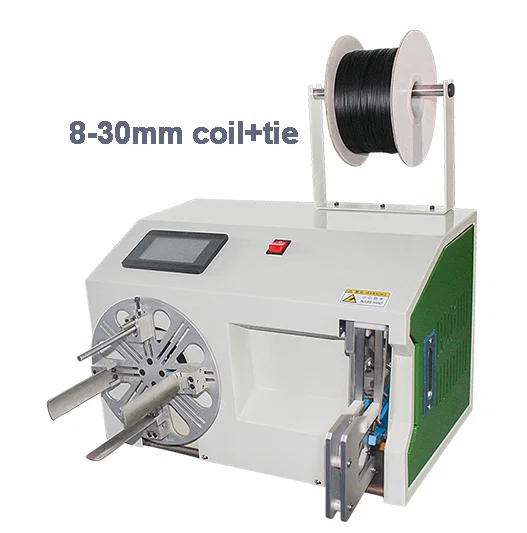

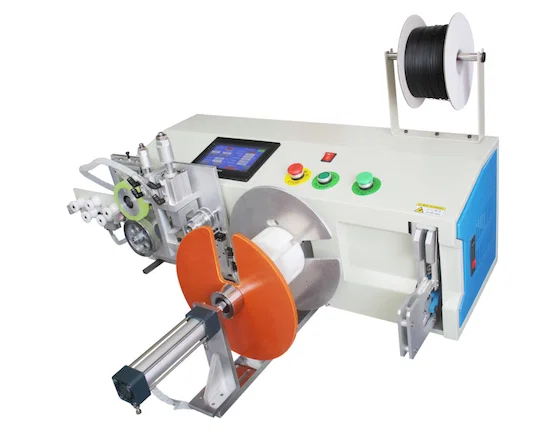

داخل مجموعة آلات اللفّ تمثّل WPM-210 نسخة كابل المقبس: رباط ملتوٍ مع تهيئة لشريط اللصق على الرأس نفسه، وشاشة نصوص بدلًا من شاشة لمس، وعدّ الإنتاج وظيفة قياسية. وتؤدي سلسلة WPM-212 المهمة نفسها بلفة 50-250 mm ورباط 18-45 mm مع شاشة لمس ثنائية اللغة، وتنقل WPM-40-80 العملية إلى هيكل أرضي مع قطع داخل الخط وعدّ بالأمتار. وتفترض 210 أن السلك منجّز الأطراف ولا يحتاج إلا إلى الإغلاق للتغليف.

الميزات الرئيسية

1.يُضبط حجم اللفة بطول الربط وعدد اللفّات على اللوحة لا بقالب ثابت، فتُشغَّل مجموعة أطوال من الأسلاك على إعداد واحد.

2.يتم الربط برباط ملتوٍ ذي قلب مغلّف عند الرأس، مع دعم تهيئة الشريط للأسلاك التي تُلصّق بدلًا من أن تُلوّى.

3.تحكم PLC، مع إدخال جميع المعاملات على شاشة النصوص.

4.تشغّل أسلاك القدرة المتردد والمستمر، وكابلات USB، والكابل المغلف، والكابل المحجوب، وكابل الفيديو، وكابل HDMI.

5.يجمع عدّ الإنتاج اللفات النهائية عند الرأس، فيُقرأ ناتج الوردية من اللوحة.

6.AC 220 V أو AC 110 V عند 50 أو 60 Hz، فيُطلب طراز واحد لجهدي التصدير.

المواصفات الفنية

البندالمواصفة
الطرازWPM-210
نظام التحكمPLC
الشاشةشاشة نصوص لضبط المعاملات
مصدر الطاقةAC 220 V / AC 110 V
تردد القدرة50 Hz / 60 Hz
الكابلات المتوافقةأسلاك القدرة المتردد والمستمر، كابلات USB، كابل مغلف، كابل محجوب، كابل فيديو، كابل HDMI
طريقة الربطرباط ملتوٍ ذو قلب مغلّف، تهيئة شريط لاصق
الوظائفطول ربط قابل للضبط، عدد اللفّات، عدّ الإنتاج

التطبيقات

— تجميع شرائح المقابس وأسلاك التمديد: تُلفّ السلك النهائي ويُربط قبل التعبئة في الأكياس.

— إنتاج محوّلات AC وأسلاك DC: تُغلق الأسلاك القصيرة عند الرأس فور خروجها من محطة الاختبار الكهربائي.

— تعبئة كابلات USB: تُلفّ وتُربط على طول ربط واحد لعلب التجزئة.

— خطوط HDMI وكابلات الفيديو: تُربط الأسلاك المحجوبة والمغلفة على الإعداد نفسه المخصص لأسلاك القدرة.

— تجارة الكابلات: إعادة لفّ الأسلاك السائبة على طول ربط ثابت لإعادة البيع.

WPM-210 socket cable coiling machine, four views with spool and coiling discWPM-210 coiler front and side views with touch screen and coiling discWPM-210 coiling and binding machine with black wire spool and touch panelWPM-210 coiler body views plus accessory kit with foot pedalCoiled cable reels and finished power cords bundled for packing
Socket Coiling Binding Machine WPM-210
Socket Coiling Binding Machine WPM-210
