آلة قطع ولف وربط الكابلات الأوتوماتيكية WPM-18-45

📅 2025-04-28 👁️ 2,591
  • موديل المنتج: WPM-18-45

  • المواصفات

    طول ربط الكابلات المناسب: 120-200 مم
    قطر التجليد: 18-45 مم
    قطر اللف الخارجي: 20-200 مم
    خطوة اللف: 100-200 مم
    سرعة الربط: 0.6 ثانية/وقت
    سرعة اللف: 1-10 دورة/ثانية
    جوهر الربط: حديد
    المادة: PE
    مزود الطاقة: AC220V 50 Hz / 110V 60 Hz
    الطاقة:
    الوزن الإجمالي: حوالي 17Skg
    الأبعاد الكلية: 200 * 620 * 1030 (مم)
  • اطلب عرض سعر الآن

تقطع WPM-18-45 الكابل إلى طول ثابت وتلفه في لفيفة وتغلق رباطاً بقلب حديدي PE حول اللفيفة في دورة أوتوماتيكية واحدة، مع عدّاد يحصي الإنتاج. يتراوح القطر الخارجي للفيفة بين 20 و200 mm بخطوة لف 100-200 mm، ويُغلق الرباط عند 18 إلى 45 mm باستخدام رباط بطول 120-200 mm.

القطع واللف والربط ثلاث عمليات يدوية منفصلة، ويتغير مقاس اللفيفة حسب العامل على الطاولة. في الطراز 18-45 يكون طول القطع وخطوة اللف وموضع الرباط قيماً تضبطها الآلة، فتخرج كل لفيفة بالمقاس نفسه وتُربط في الموضع نفسه. يستغرق الربط 0.6 s ويعمل اللف من 1 إلى 10 دورات في الثانية، فيُستهلك وقت العامل في تحميل طرف التغذية.

الوحدة خزانة قائمة على الأرض بأبعاد 200 x 620 x 1030 mm، وأقرب طراز إليها في المجموعة هو WPM-5-30. كلاهما يربط عند 18-45 mm؛ ويلف 18-45 إلى قطر خارجي 20-200 mm بقدرة أقل من 200 W، بينما يقبل 5-30 أسلاكاً 1-8 mm حتى 30 m في اللفيفة بقطر خارجي أقصى 280 mm وقدرة 1500 W. اختر 18-45 للفائف القصيرة المحكمة من الكابلات الصغيرة.

الميزات الرئيسية

1.القطع إلى طول ثابت واللف والربط في دورة أوتوماتيكية واحدة، مع عدّاد إنتاج.

2.القطر الخارجي للفيفة 20-200 mm؛ وخطوة اللف 100-200 mm.

3.رباط PE بقلب حديدي بطول 120-200 mm، يغلق لفيفة 18-45 mm في 0.6 s لكل رباط.

4.سرعة لف من 1 إلى 10 دورات في الثانية، تُضبط لكل منتج.

5.شاشة لمس LCD للتهيئة، مع عدّاد عالي الدقة وأدوات لف قابلة للتخصيص.

6.خزانة أرضية 200 x 620 x 1030 mm بقدرة أقل من 200 W، على AC 220 V 50 Hz أو 110 V 60 Hz.

المواصفات الفنية

المعيارالمواصفات
الطرازWPM-18-45
الوظيفةقطع بطول ثابت ولف وربط
طول الرباط المناسب120-200 mm
قطر الربط18-45 mm
القطر الخارجي للفيفة20-200 mm
خطوة اللف100-200 mm
سرعة الربط0.6 s/time
سرعة اللف1-10 cycles/s
مادة الرباطPE بقلب حديدي
مصدر الطاقةAC 220 V 50 Hz / 110 V 60 Hz
القدرةأقل من 200 W
الأبعاد200 x 620 x 1030 mm

التطبيقات

— تصنيع أسلاك التغذية: قطع مجموعات الأسلاك بالطول ولفها وربطها للتعبئة بالتجزئة.

— أسلاك الضفائر: أسلاك قصيرة تُنتج كلفائف مربوطة بطول قطع ثابت.

— أسلاك الأجهزة والإضاءة: لفائف بقطر خارجي 20-200 mm تُربط عند 18-45 mm.

— خطوط تجميع الكابلات: آلة واحدة تحل محل محطات القطع واللف والربط المنفصلة.

— الموزعون: تحويل البكرات إلى لفائف مربوطة بأطوال ثابتة للمخزون.

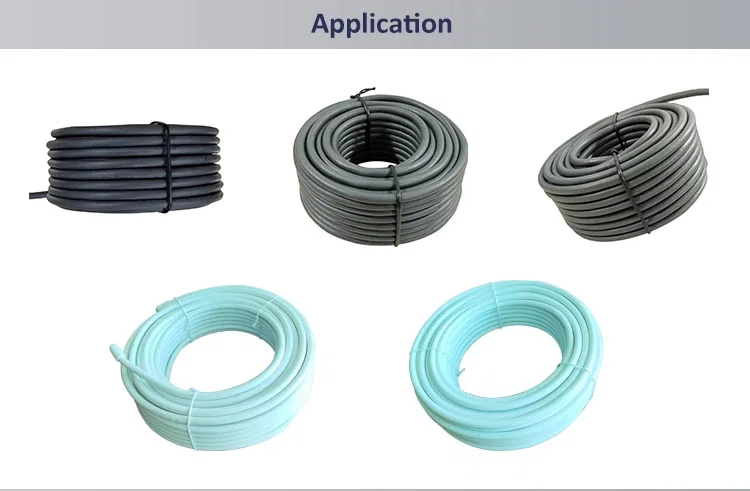

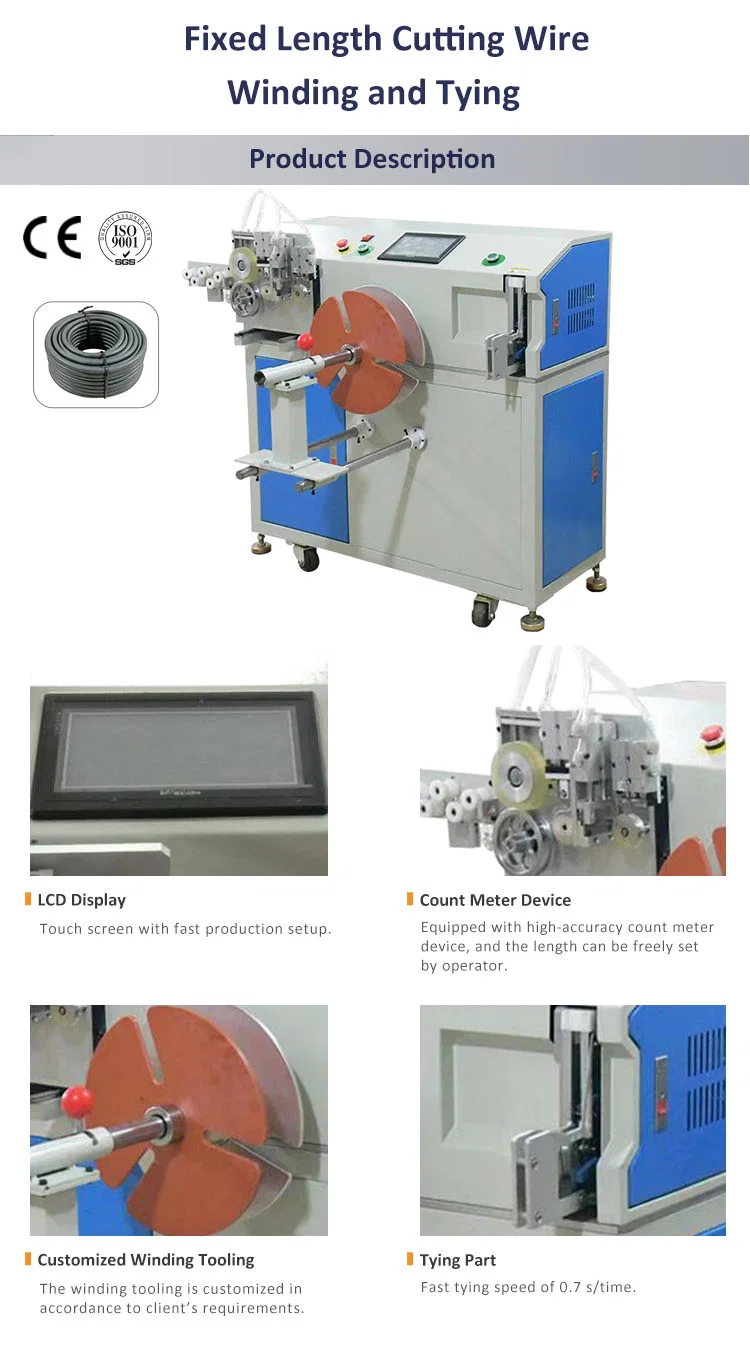

Cutting, winding and tying machine overview with CE mark, LCD display and tying unitApplication photo of neatly tied black and light blue cable coilsCompact winding and tying machine, four views with spool holder and power cord samplesWhite winding and tying machine, front and side views with spool on top holderWinding and tying machine with touchscreen panel, aluminium winding disc and tying headMachine in three views plus accessories: foot pedal, tension arms, rollers and power cordPacked cable coils on spools and finished power cords with plugs in workshop
