آلة أوتوماتيكية لتجريد الكابلات المحورية 6.99 mm WPM-6806

📅 2025-04-28 👁️ 2,393
  • موديل المنتج: WPM-6806

  • المواصفات

    الحد الأقصى لطول التجريد: 48 مم
    عمق القطع: 0.01 مم
    السعة: 700-1200 قطعة/ساعة
    قطر السلك: 0.1-6.99 مم
    دقة الطول: ± (0.002 * L) مم
    الحد الأقصى لطبقة التجريد: 9 طبقات
    مستوى الضوضاء:
    شاشة تعمل باللمس
  • اطلب عرض سعر الآن

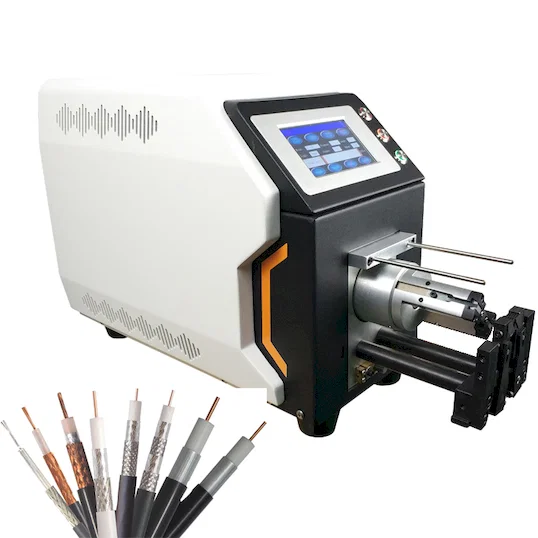

الطراز WPM-6806 آلة مكتبية أوتوماتيكية لتجريد الكابلات المحورية مبنية على رأس تجريد دوّار واحد. تستقبل كابلًا بقطر خارجي من 0.1 mm إلى 6.99 mm وتفتح حتى تسع طبقات متحدة المركز في تسلسل مبرمج واحد، بطول تجريد أقصى 48 mm. ويعمل الكابل المحوري والكابل الرفيع متعدد القلب والإنشاءات المدرعة داخل هذا النطاق القطري على الرأس نفسه دون تغيير طوق تثبيت.

تُجرى تغييرات الطبقات في البرنامج لا بتبديل خراطيش شفرات. تحصل كل طبقة على عمق شفرة خاص بخطوات 0.01 mm وطول تجريد خاص، ويفهرس الرأس إلى ذلك العمق قبل أن يدور، فيُفتح الجدل والعزل الوسيط تحت الغلاف بدل حزّهما. ودقة الطول ±(0.002 × L) mm، أي ±0.1 mm عند حد 48 mm و±0.2 mm عند تغذية 100 mm. ويبلغ الإنتاج 700–1200 قطعة في الساعة حسب عدد الطبقات المفتوحة، ويعمل الرأس دون 70 dBA خلف غطائه الأكريليكي.

هذه أصغر آلة تجويفًا في المجموعة. تحمل WPM-6806D الرأس نفسه بتسع طبقات ودقة ±(0.002 × L) mm نفسها، لكنها توسّع النطاق إلى 1.5–9.5 mm ونافذة التجريد إلى 65 mm. وتبدأ نصف الأوتوماتيكية WPM-8608 من 3.0 mm وتصل إلى 18 mm. والطراز 6806 هو الوحدة المناسبة ما دام العمل دون 7 mm؛ وفوق ذلك تتولاه 6806D دون تغيير في طريقة البرمجة.

الميزات الرئيسية

1. تسع طبقات متحدة المركز في تثبيت واحد: الغلاف والجدل والرقاقة المعدنية والعزل الوسيط والعزل الداخلي، لكل منها عمقه وطوله، فيُنجز طرف الكابل المحوري دون إعادة تثبيت الكابل.

2. عمق الشفرة يدخل بزيادات 0.01 mm لكل طبقة، بدقة تكفي لفتح جدار غلاف رقيق دون قطع الموصل تحته.

3. دقة طول ±(0.002 × L) mm تحفظ ±0.1 mm عند طول التجريد الأقصى 48 mm.

4. رأس واحد يغطي 0.1–6.99 mm؛ والحد الأعلى وعدد الطبقات التسع مطبوعان على الغلاف بجانب فتحة الرأس.

5. تحفظ الشاشة اللمسية وصفة الطبقات، وتنتج الدورة 700–1200 قطعة في الساعة، والرقم الأعلى في العمل أحادي الطبقة.

6. الرأس الدوّار خلف حاجز أكريليكي شفاف والضوضاء المقيسة دون 70 dBA، فيمكن وضع الآلة على طاولة دون حاوية عزل صوتي منفصلة.

المواصفات الفنية

المعاملالمواصفة
الطرازWPM-6806
نوع الآلةآلة أوتوماتيكية برأس دوّار لتجريد الكابلات المحورية
قطر السلك0.1–6.99 mm
أقصى عدد طبقات للتجريد9 طبقات
أقصى طول تجريد48 mm
ضبط عمق القطع0.01 mm
دقة الطول±(0.002 × L) mm
الإنتاج700–1200 قطعة/ساعة
مستوى الضوضاء< 70 dBA
الشاشةشاشة لمس

نظرة عامة على مجموعة الطرازات

تقطع آلات تجريد الكابلات المحورية الأربع حتى تسع طبقات في برنامج واحد وتقبل تغذية 220/110 V بتردد 50/60 Hz. اختر الطراز حسب القطر الخارجي للكابل وطول التجريد الذي يتطلبه الموصل.

المعاملWPM-6806WPM-8608WPM-3512WPM-4520
نطاق قطر السلك0.81–6.99 mm3.0–18 mm5–35 mm5.0–45 mm
عمق القطع0.01 mm0.01 mm0.01 mm0.01 mm
كفاءة العمل700–1,200 قطعة/ساعة400–800 قطعة/ساعة200–500 قطعة/ساعة200–500 قطعة/ساعة
أقصى طول تجريد48 mm90 mm120 mm200 mm
أقصى عدد طبقات للتجريد9 طبقات9 طبقات9 طبقات9 طبقات
الأبعاد (الطول×العرض×الارتفاع)600×185×280 mm720×280×350 mm1,040×280×550 mm1,160×280×550 mm
الوزن الصافي26 kg40 kg60 kg70 kg
مصدر الطاقة220/110 V، 50/60 Hz220/110 V، 50/60 Hz220/110 V، 50/60 Hz220/110 V، 50/60 Hz
القدرة المقدرة400 W500 W1,000 W1,000 W

التطبيقات

— وصلات RF والهوائيات: الغلاف الخارجي والجدل والرقاقة والعزل الوسيط تُفتح بأطوال تحضير الموصل في دورة واحدة.

— كابلات المستشعرات الطبية وأسلاك المرضى: إنشاءات مغلفة رقيقة من 0.1 mm تجرد دون حز الموصل.

— كابل إشارة متعدد القلب حتى 6.99 mm: يُفتح الغلاف الخارجي بطول محدد وتبقى القلوب الداخلية دون مساس.

— كابل الأجهزة المدرع: يفتح الجدل والرقاقة بعمقين منفصلين لترك ذيل تأريض بطول ثابت.

— كابل التحكم المسطح والشريطي: يقطع الغلاف بنافذة ثابتة 48 mm على العرض كامل.

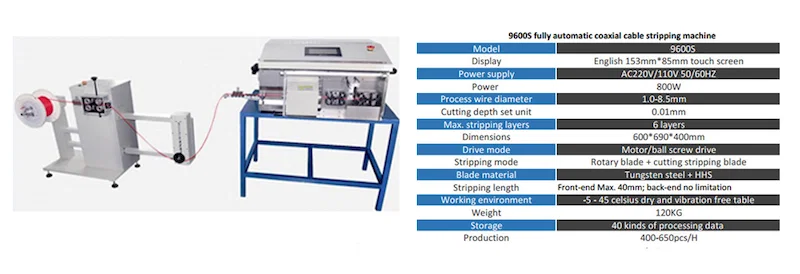

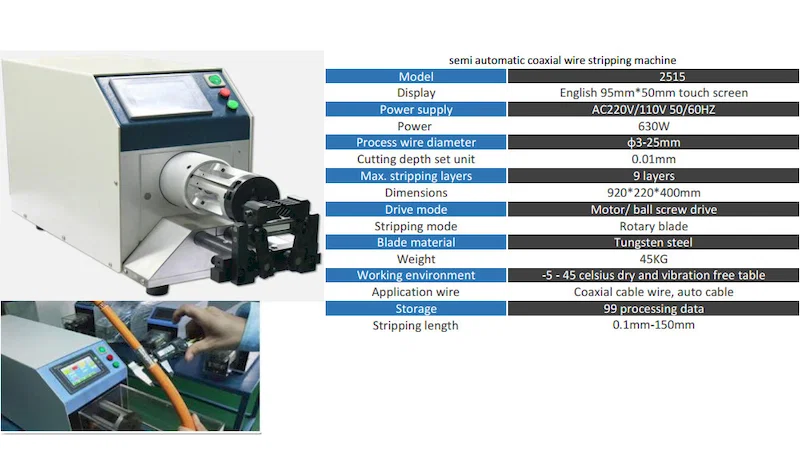

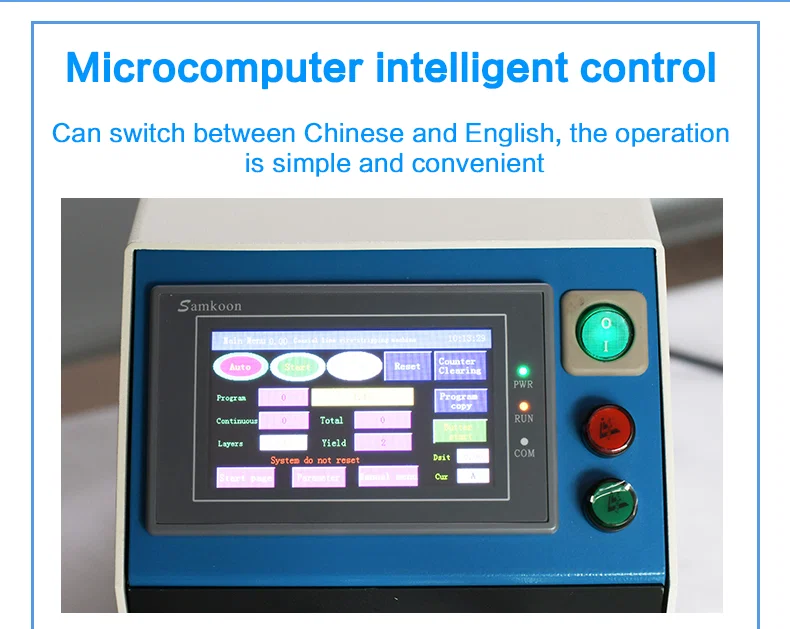

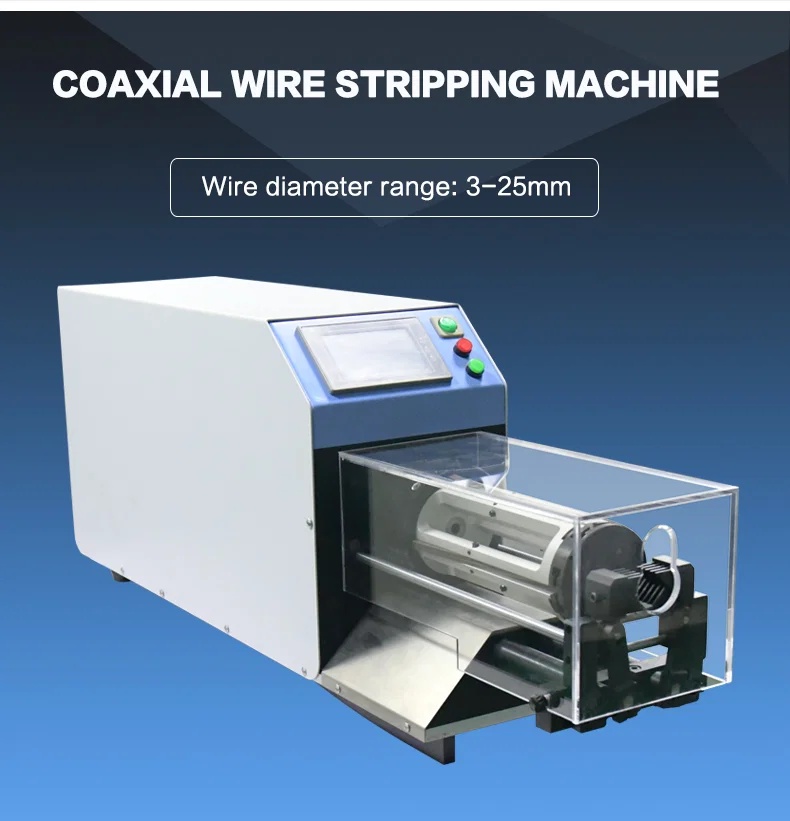

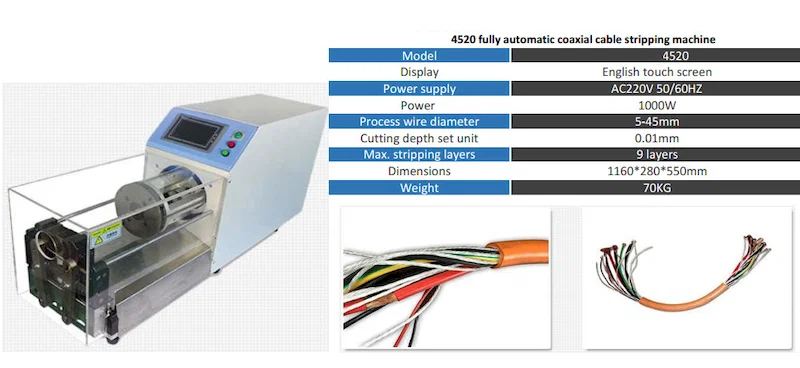

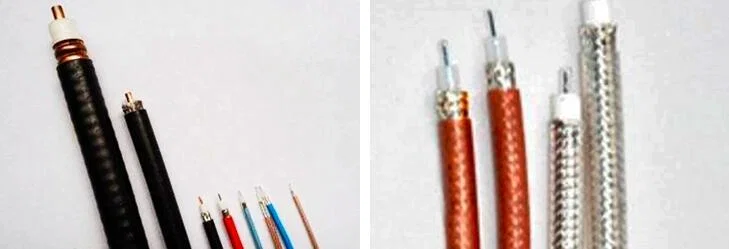

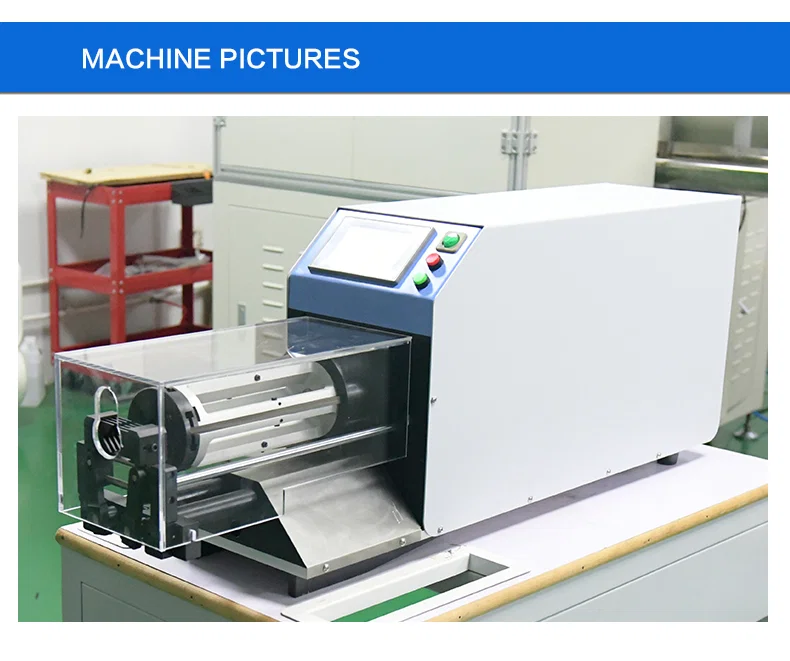

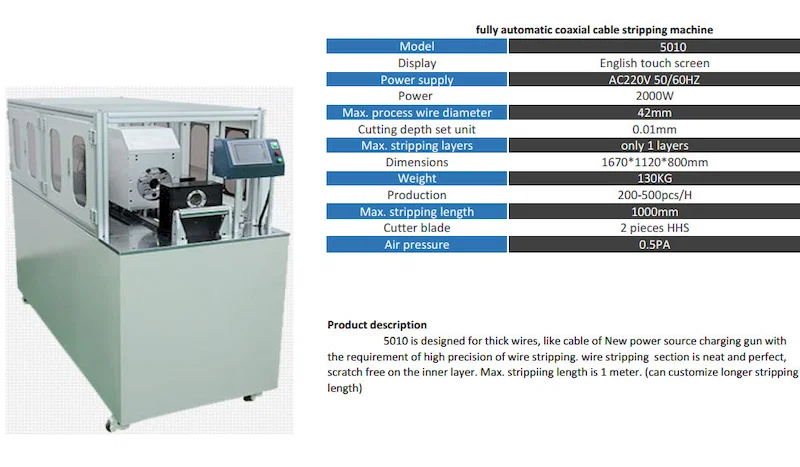

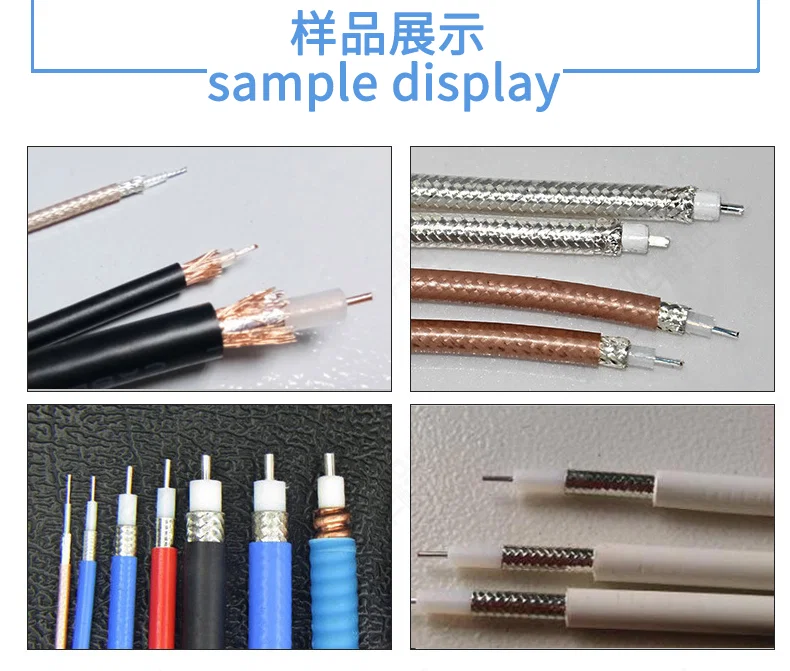

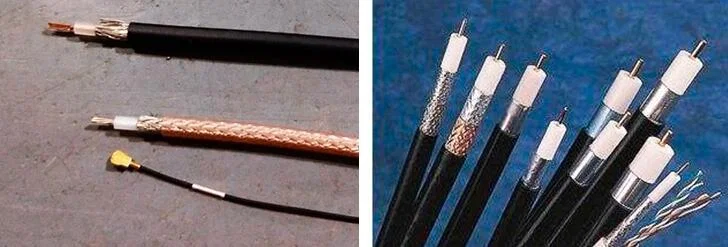

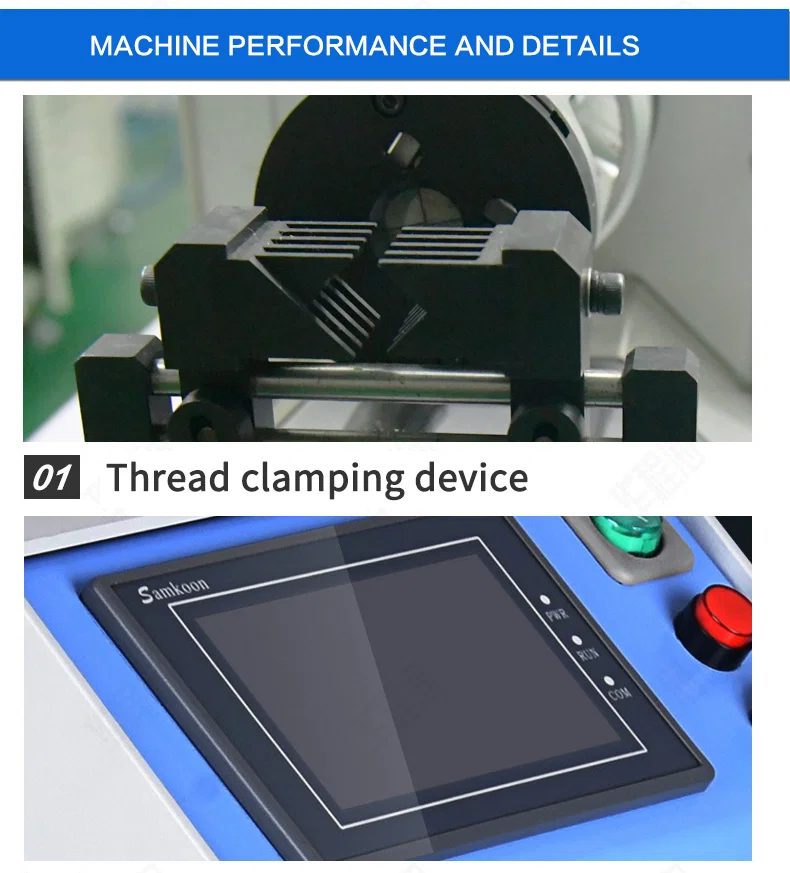

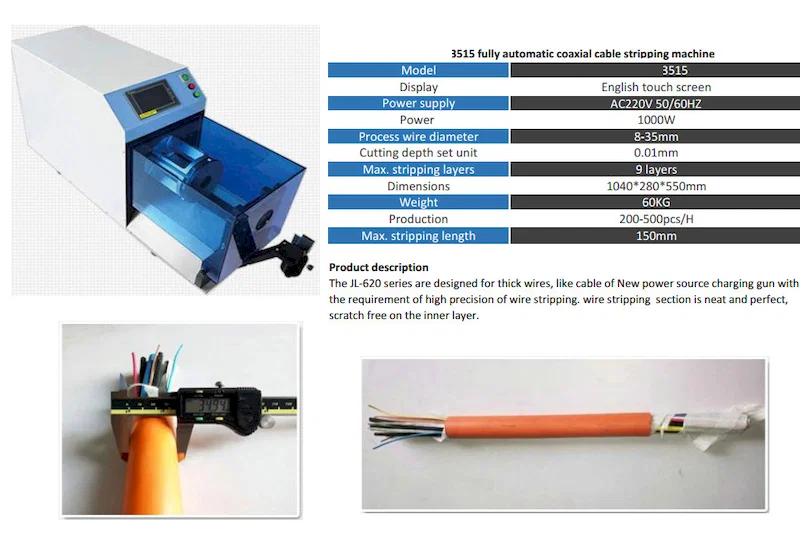

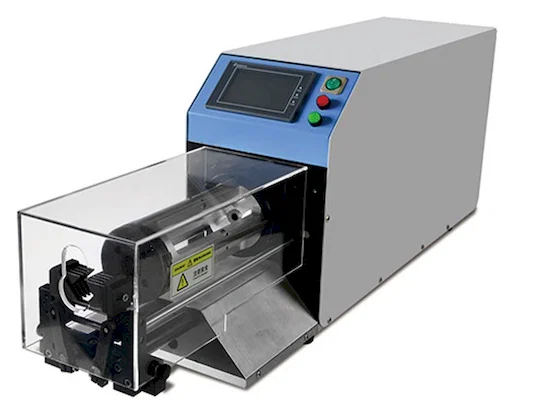

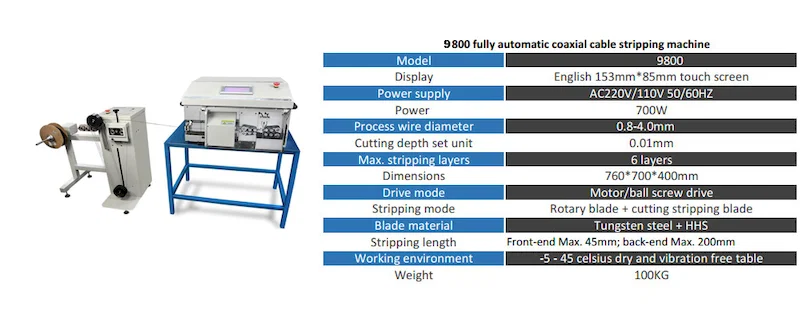

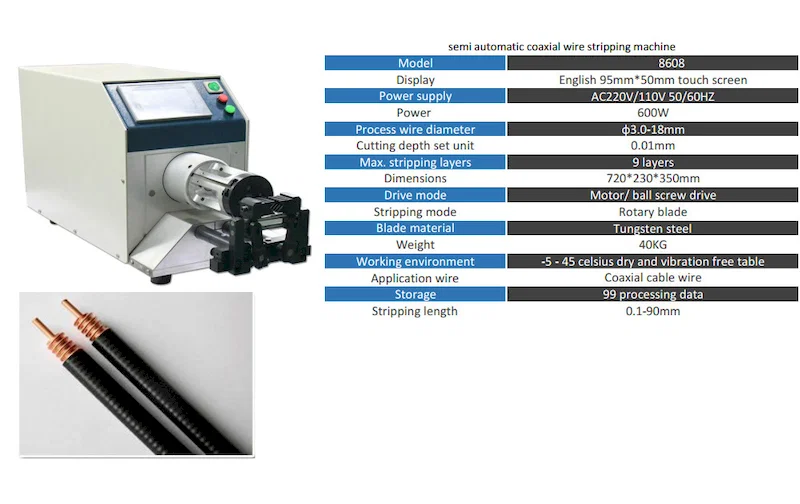

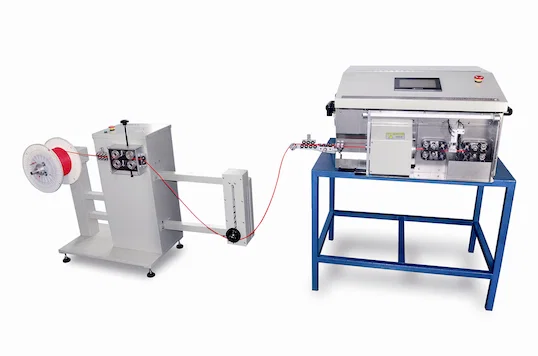

تصور لآلة تجريد الأسلاك المحورية مع ملصق نطاق قطر السلك 3-25 mmلوحة تحكم بشاشة Samkoon لمسية بأزرار البدء وإعادة الضبط وضبط الطبقاتكابلات محورية مجردة تُظهر الدرع المجدول والعزل الوسيط والموصل المركزيلقطة مقربة لجهاز تثبيت لولبي وشاشة Samkoon لمسية فارغة بأزرار البدء وإعادة الضبطآلة تجريد محورية على طاولة ورشة بغطاء أمان شفافجدول مواصفات آلة تجريد الأسلاك المحورية نصف الأوتوماتيكية 2515جدول مواصفات آلة تجريد الكابلات المحورية الأوتوماتيكية 3515 مع كابل برتقالي مجردجدول مواصفات آلة التجريد المحورية نصف الأوتوماتيكية 8608 مع كابل أسود مجردجدول مواصفات آلة التجريد المحورية الأوتوماتيكية 4520 مع أطراف كابل متعدد القلبخزانة آلة التجريد المحورية الأوتوماتيكية 5010 مع جدول سعة كابل 42 mmخط تجريد محوري 9800 بحامل سحب على إطار أزرق وجدول مواصفاتآلة تجريد محورية 9600S على إطار أزرق مع سحب سلك أحمر وجدول مواصفاتلقطة مقربة لكابلات محورية مجردة تُظهر التدريع المجدول والموصلات المكشوفةكابلات محورية سوداء وبرتقالية مجردة بجانب أسلاك مفردة رقيقة
