ماكينة تجريد كابلات محورية سيرفو 1-7 mm WPM-6806N
ماكينة تجريد كابلات محورية سيرفو 1-7 mm WPM-6806N Thumb ماكينة تجريد كابلات محورية سيرفو 1-7 mm WPM-6806N Thumb ماكينة تجريد كابلات محورية سيرفو 1-7 mm WPM-6806N Thumb
Video Thumbnail

ماكينة تجريد كابلات محورية سيرفو 1-7 mm WPM-6806N

📅 2025-04-28 👁️ 719
  • موديل المنتج: WPM-6806N

  • المواصفات

    نموذج: WPM-6806N
    نطاق قطر الأسلاك: 1-7 مم
    طول التجريد: 0.1-50 مم
    أقصى طبقات تجريد: 9 طبقات
    وحدة عمق القطع: 0.01 مم
    نوع الشفرة: شفرة التنغستن
    الإنتاجية: 700-1200 قطعة/ساعة
    الطاقة: AC220/50 هرتز، AC110/60 هرتز
    الوزن: 30 كجم
  • اطلب عرض سعر الآن

الطراز WPM-6806N ماكينة تجريد سيرفو مكتبية للكابلات المحورية وغيرها من الكابلات متعددة الطبقات بقطر خارجي من 1 mm إلى 7 mm. وتقطع حتى تسع خطوات تجريد في برنامج واحد، بطول تجريد 0.1-50 mm وزيادة عمق 0.01 mm، عند 700-1200 pcs في الساعة. ويُورَّد هيكل 30 kg لـ AC 220 V/50 Hz أو AC 110 V/60 Hz، بشفرة تنجستن في رأس دوار.

يفشل الكابل المحوري عند العازل الكهربائي لا عند الغلاف: فالشفرة المضبوطة على الغلاف الخارجي تخدش الرغوة أو تقطع شعيرات الضفيرة على بعد ملليمترات، ويظهر الضرر كفشل في فقدان الارتداد أو سلامة التدريع لا كعيب مرئي. وهنا يُثبَّت الكابل في ظرف ويدور الرأس حوله، فتُقطع كل طبقة إلى عمقها وتُزال في خطوتها بدلاً من سحبها في تمريرة واحدة. ويُضبط العمق بزيادات 0.01 mm مقابل سماكة الطبقة المقيسة، وتغطي تسع طبقات قابلة للبرمجة الغلاف والضفيرة والرقاقة والعازل وموصل المركز في إدخال واحد.

مقابل ماكينات التجريد الهوائية، هذا هو عمل الطبقات. فالطراز WPM-0.5-10MM2 يزيل غلافاً واحداً من كابل 0.5-10 mm بفكوك ثابتة ودون تغيير شفرة، وWPM-1-6 يجرّد طبقة الورنيش من سلك مغناطيسي 1-6 mm2. أما 6806N فهو الماكينة التي تتدرج عبر عدة طبقات متحدة المركز تحت تحكم البرنامج، وهو ما يحتاجه موصل محوري.

الميزات الرئيسية

1. تسع طبقات تجريد قابلة للبرمجة في إدخال واحد، تغطي الغلاف والضفيرة والرقاقة والعازل وموصل المركز دون إعادة تثبيت الكابل.

2. دقة عمق 0.01 mm، وهي ما يتيح للشفرة التوقف في عازل رغوي دون خدش موصل المركز.

3. طول تجريد من 0.1 mm إلى 50 mm يُضبط لكل طبقة، فيمكن تجهيز موصل قصير ونافذة غلاف طويلة في البرنامج نفسه.

4. مدى كابلات 1-7 mm في القطر الخارجي، يُثبَّت في ظرف بينما يدور رأس مُدار بسيرفو حول الكابل.

5. شفرة تنجستن مختارة لعمر الحد على الضفيرة والرقاقة لا على غلاف PVC وحده.

6. 700-1200 pcs في الساعة مع برامج محفوظة لكل نوع كابل، على هيكل مكتبي 30 kg يُورَّد لـ AC 220 V/50 Hz أو AC 110 V/60 Hz وشاشة لمس بميل يناسب مشغّلاً جالساً.

المواصفات الفنية

المعلمةالمواصفات
الطرازWPM-6806N
نوع الماكينةماكينة تجريد كابلات محورية سيرفو شبه أوتوماتيكية
مدى قطر السلك1-7 mm
طول التجريد0.1-50 mm
أقصى طبقات تجريد9 طبقات
وحدة عمق القطع0.01 mm
الشفرةتنجستن
الإنتاجية700-1200 pcs/h
القدرةAC 220 V/50 Hz، AC 110 V/60 Hz
الوزن30 kg
التشغيلمكتبي، تثبيت بظرف، رأس دوار
التحكمشاشة لمس ملوّنة ببرامج محفوظة

التطبيقات

— تجميعات محورية للترددات الراديوية والفيديو والبث: كابل من نوع RG يُدرَّج عبر الغلاف والضفيرة والعازل قبل تركيب موصل BNC أو SMA أو F.

— أسلاك الهوائيات وأجهزة الاستقبال: كابل بعازل رغوي يجب ألا يُخدش، لأن الخدش يغيّر الممانعة عند الموصل.

— كابلات الاختبار والقياس: أسلاك مدرعة متعددة الطبقات تُجرَّد في تسع خطوات لتناسب موصلاً دقيقاً دون جرح الضفيرة.

— كابلات كاميرات ومستشعرات السيارات المحورية: كابل صغير بقطر 1-7 mm يُجهَّز عند 700-1200 pcs/h على طاولة بجوار خلية التجميع.

— طاولات الإصلاح والنماذج الأولية: قطع مفردة تُضبط من شاشة اللمس دون تغيير عدد بين أنواع الكابلات.

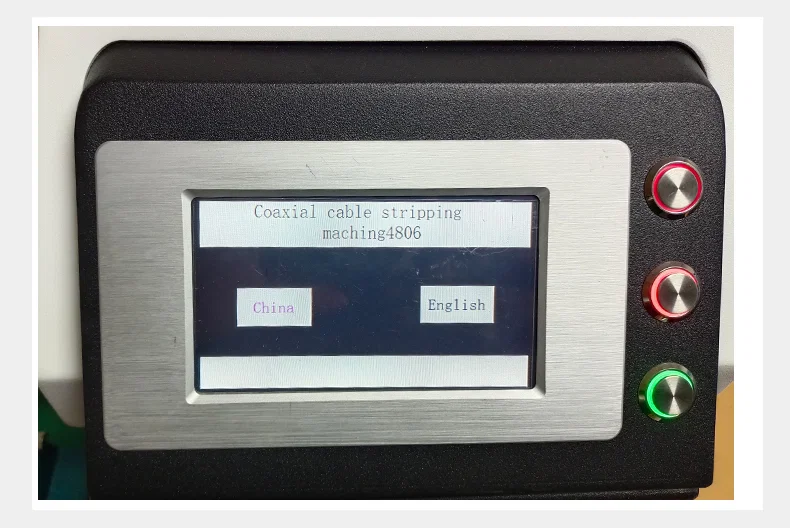

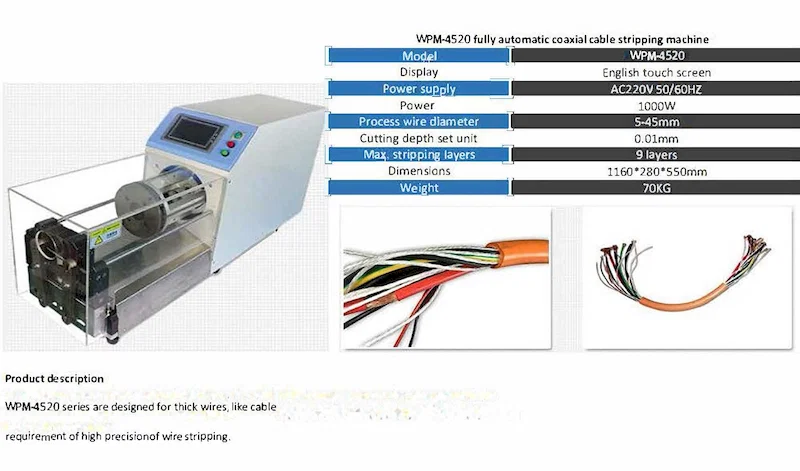

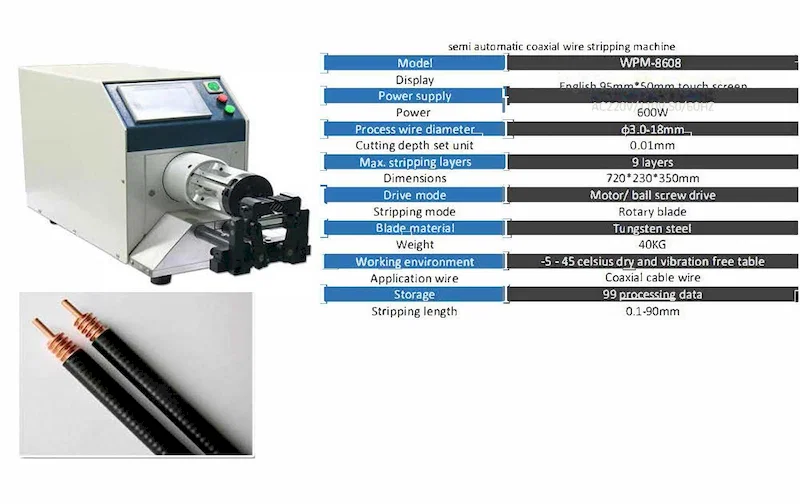

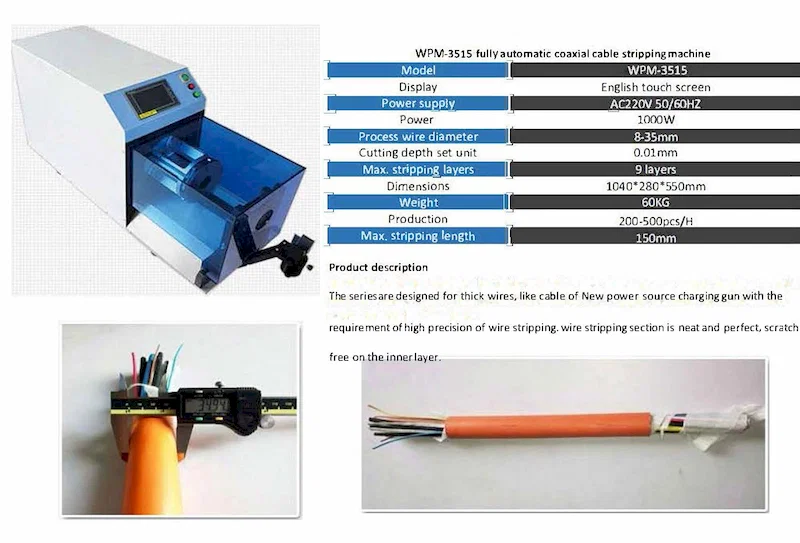

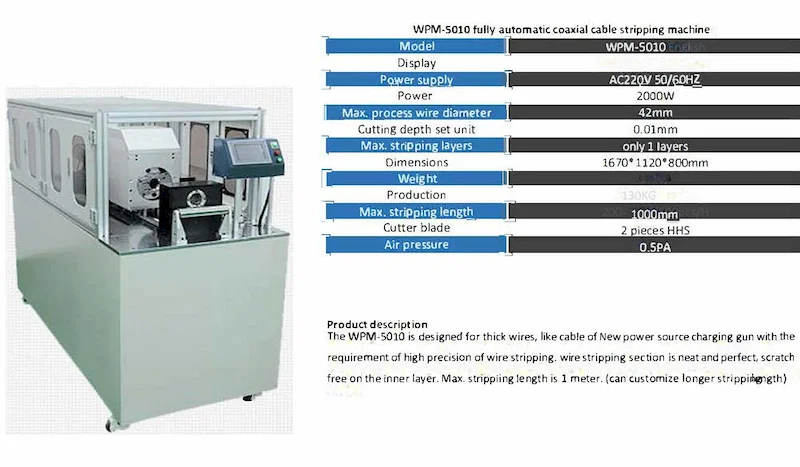

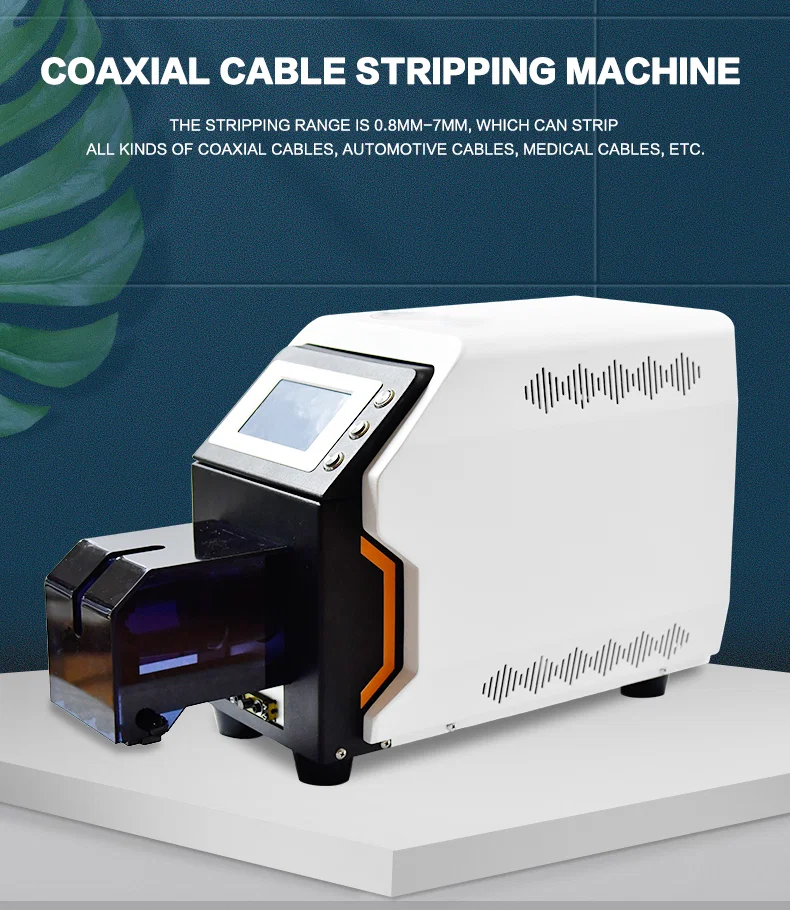

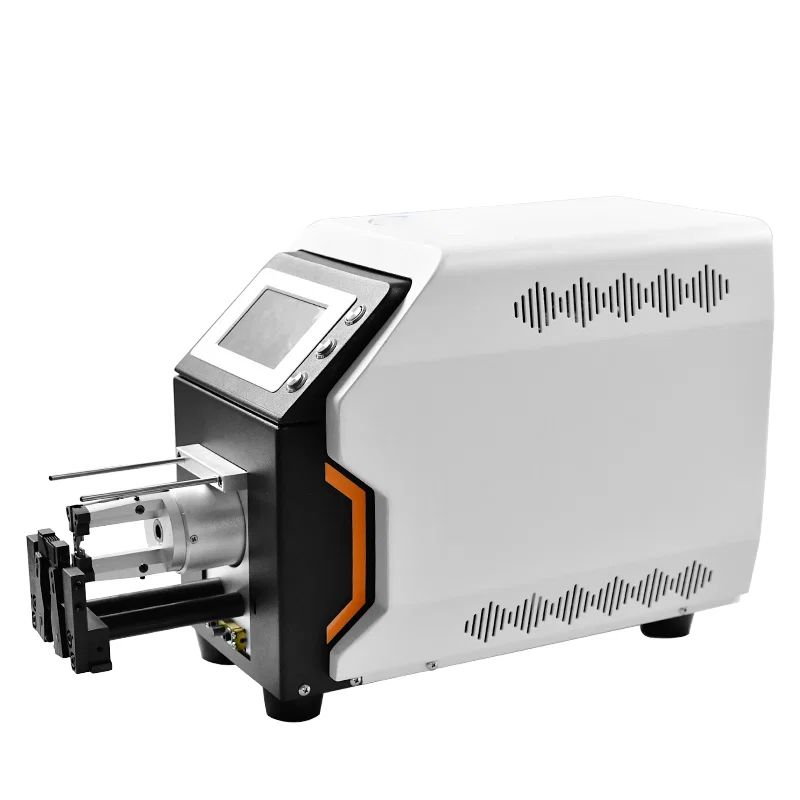

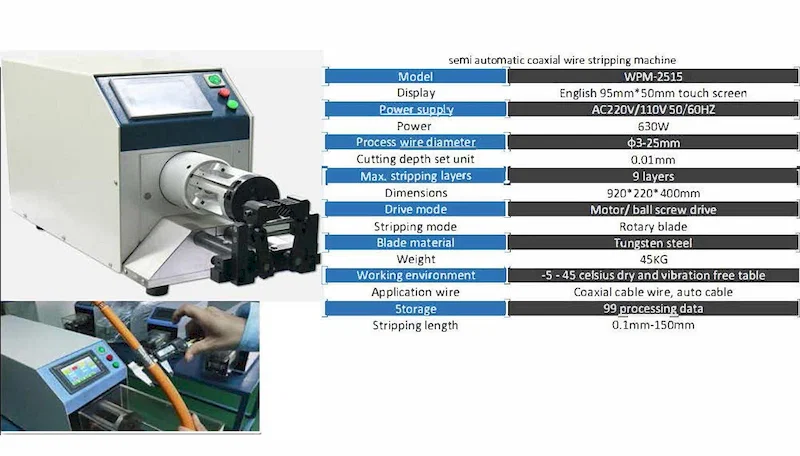

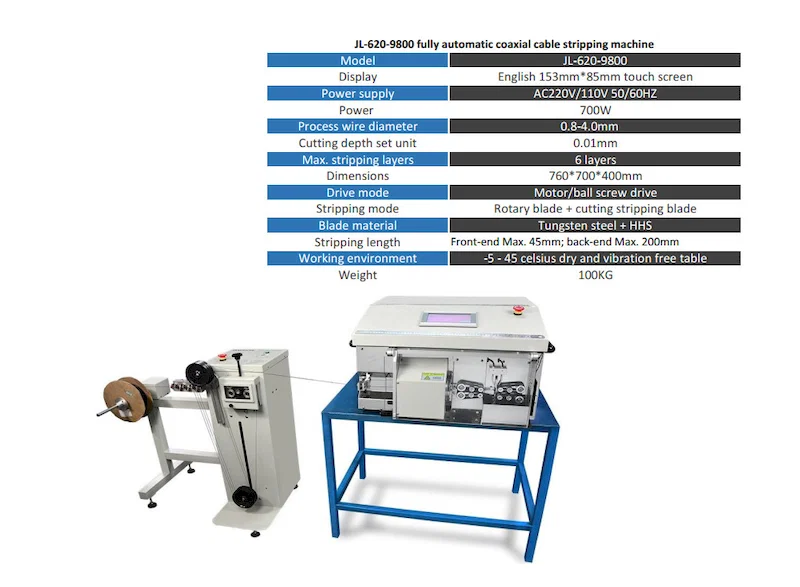

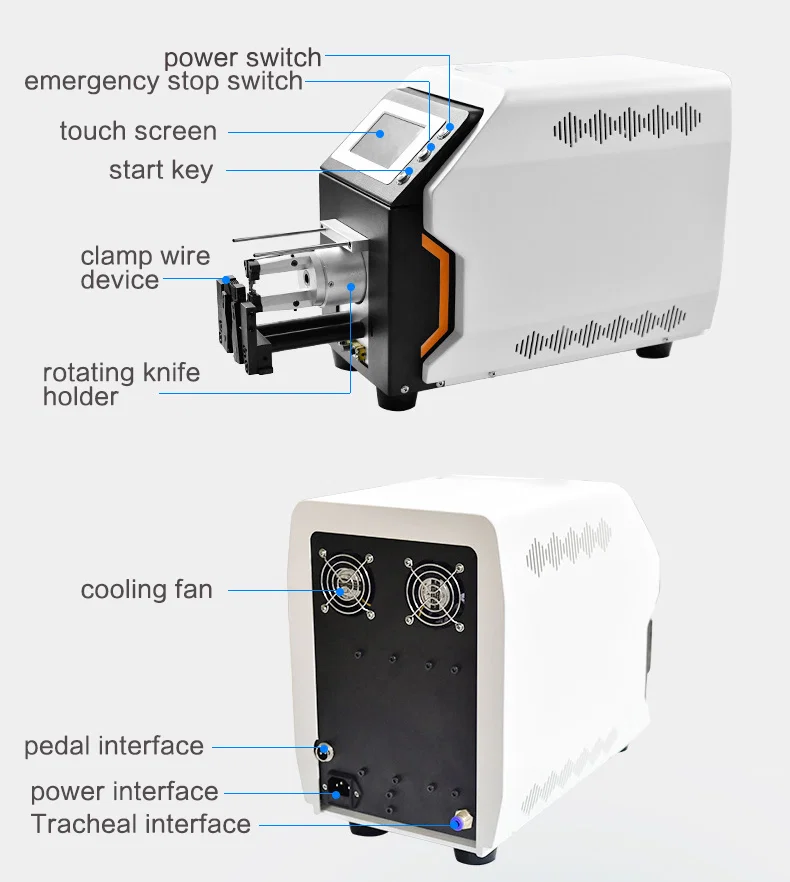

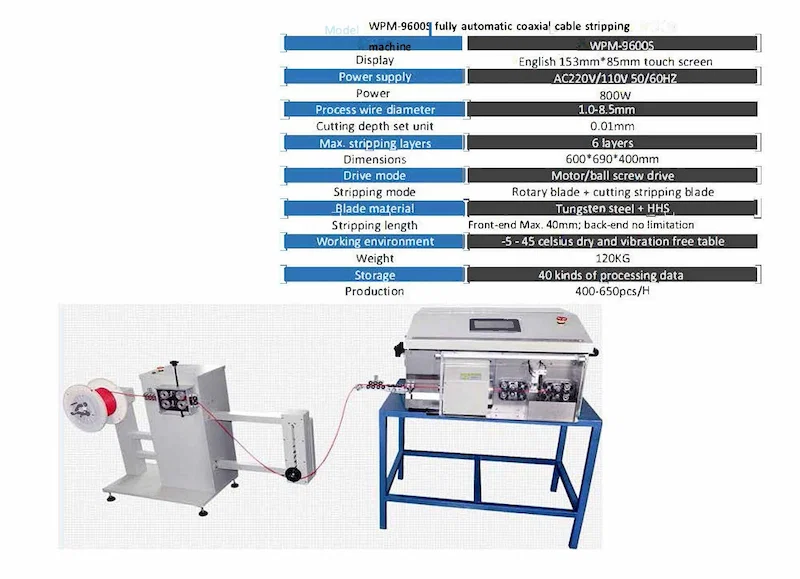

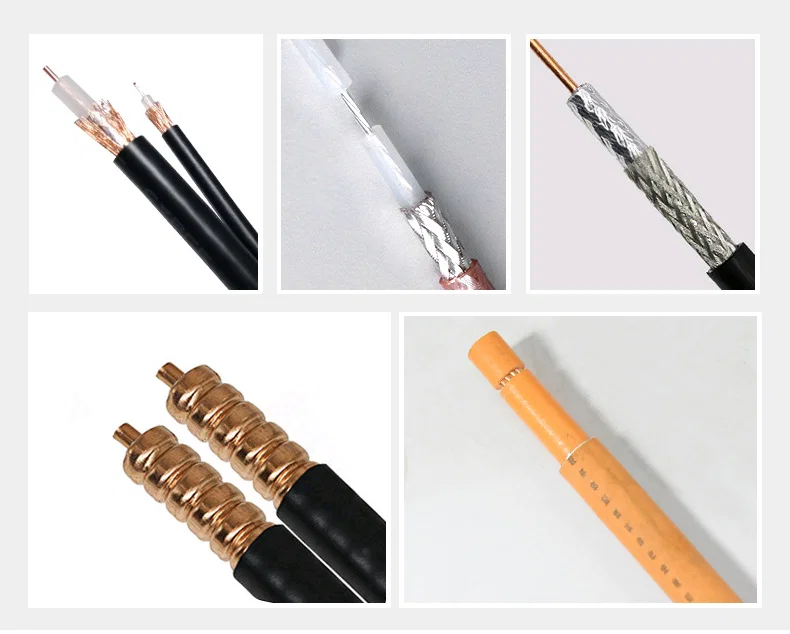

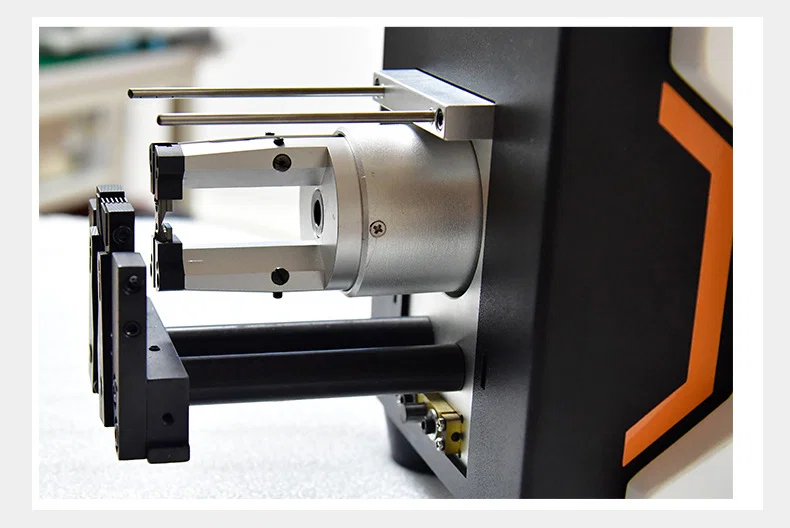

White coaxial cable stripping machine with touch screen, three-quarter viewAnnotated front and rear views labelling touch screen, clamp device and knife holderStripped coaxial cable samples showing braid, dielectric and copper center conductorClose-up of clamp wire device and rotating knife holderTouch screen showing coaxial cable stripping machining4806 with English language optionWPM-6806N coaxial cable stripper side view with cutting headWPM-2515 semi-automatic coaxial cable stripper specification table beside machine photoWPM-3515 automatic coaxial stripper spec table with stripped thick cable sampleWPM-8608 semi-automatic coaxial wire stripper chart beside stripped cable close-upWPM-4520 automatic coaxial cable stripper specifications with multi-core cable samplesWPM-5010 automatic coaxial stripping cabinet machine with specification tableJL-620-9800 automatic coaxial stripper on blue stand with wire decoilerWPM-9600S automatic coaxial stripping line with pay-off stand and conveyor
