آلة لملف وربط كابلات الضفائر 50-250 mm WPM-212C
آلة لملف وربط كابلات الضفائر 50-250 mm WPM-212C Thumb آلة لملف وربط كابلات الضفائر 50-250 mm WPM-212C Thumb
Video Thumbnail

آلة لملف وربط كابلات الضفائر 50-250 mm WPM-212C

📅 2025-04-28 👁️ 218
  • موديل المنتج: WPM-212C

  • المواصفات

    نطاق اللف: 18-45 مم
    نطاق التجليد: 50-250 مم
    أشكال اللف: دائري، طويل، 8 أشكال
    أنواع الكابلات: كابل التيار المتردد، كابل التيار المستمر، خط البيانات، كابل الفيديو
    دقة الطول: ±(0.002 * لتر) مم
    الإنتاجية: 66-75 مرة/دقيقة
    مستوى الضوضاء:
    التوصيل الكهربائي: AC 220/110V / 50/60 Hz
    واجهة التشغيل: ثنائية اللغة
    أبعاد الماكينة: 500 * 300 * 400 مم
    الوزن: 52 كجم
    الحزمة: حالة خشبية
  • اطلب عرض سعر الآن

تلف آلة WPM-212C الكابل وتربطه في دورة نصف أوتوماتيكية واحدة، بملف يضبط بين 50 و250 mm وربطة تغلق عند 18 إلى 45 mm. ويوافق نطاق الربطة هذا مقاسات الحزم المستخدمة في ضفائر الأسلاك، ويستقبل الملف 250 mm وصلات أطول من الطراز الأساسي WPM-212. وتعمل كابلات AC وDC وخط البيانات وكابل الفيديو على الرأس نفسه بأشكال اللف الدائري أو الطويل أو الثمانية.

يعطي اللف اليدوي ملفًا مختلفًا كلما تغير المشغل، وتكون الربطة مشدودة بقدر ما تسمح به اليد فقط. يشكّل 212C الملف بالقطر المدخل ويربطه عند 66 إلى 75 دورة في الدقيقة بدقة طول 0.002 x L، فيمكن لورشة الضفائر تثبيت مقاس ملف واحد على طلب كامل. وينحصر عمل المشغل في تغذية السلك وإنزال الملفات المربوطة.

هذا هو الطراز الأوسط في سلسلة 212: ملف 50-250 mm وربطة 18-45 mm، بين WPM-212 عند 50-200 mm و8-30 mm وWPM-212L عند 50-300 mm و40-80 mm. ويرتفع الوزن إلى 52 kg مقابل 40 kg في الطراز الأساسي على الهيكل نفسه 500 x 300 x 400 mm. ويُختار 212C حين يلزم أن تناسب الربطة حزمة ضفيرة قياسية لا ملف سلك صغير.

الميزات الرئيسية

1. قطر ملف 50-250 mm وقطر ربطة 18-45 mm، وكلاهما يضبط على الشاشة اللمسية.

2. رأس ربطة بمقاس 18-45 mm لحزم الضفائر، وهو النطاق الشائع لضفائر الكابلات الملفوفة.

3. أشكال لف دائري وطويل وثمانية تُختار لكل منتج.

4. 66-75 دورة في الدقيقة بدقة طول 0.002 x L.

5. كابل AC وكابل DC وخط بيانات وكابل فيديو وغيرها من الأسلاك الكهربائية المعزولة.

6. واجهة ثنائية اللغة، وضوضاء أقل من 70 dBA، ووزن 52 kg على هيكل 500 x 300 x 400 mm.

المواصفات الفنية

المعاملالمواصفة
الطرازWPM-212C
نطاق اللف50-250 mm
نطاق الربط18-45 mm
شكل اللفدائري، طويل، ثمانية
السلك المتاحكابل AC، كابل DC، خط بيانات، كابل فيديو
دقة الطول0.002 x L
الإنتاجية66-75 مرة/دقيقة
مستوى الضوضاءأقل من 70 dBA
مصدر الطاقةAC 220/110 V، 50/60 Hz
واجهة التشغيلثنائية اللغة
الأبعاد500 x 300 x 400 mm
الوزن52 kg

نظرة عامة على مجموعة الطرازات

تستخدم سلسلة WPM-212 منصة لف وربط واحدة على أربع درجات سعة، من ملفات 50–200 mm في WPM-212 إلى 50–300 mm في WPM-212L. ويقع WPM-212C في المنتصف بنطاق ربط 18–45 mm وطول ربطة 120–190 mm لحزم الضفائر.

المعاملWPM-212WPM-212AWPM-212CWPM-212L
نطاق اللف*50–200 mm50–200 mm50–250 mm50–300 mm
نطاق الربط*8–30 mm5–30 mm18–45 mm40–80 mm
طول الربطة65–130 mm75–140 mm120–190 mm200–300 mm
شكل الملفدائري، طويل، ثمانيةدائري، طويل، ثمانيةدائري، طويل، ثمانيةدائري، طويل، ثمانية
أنواع الأسلاك المناسبةكابل AC، كابل DC، كابل بيانات، كابل فيديو، أسلاك أخرىكابل AC، كابل DC، كابل بيانات، كابل فيديو، أسلاك أخرىكابل AC، كابل DC، كابل بيانات، كابل فيديو، أسلاك أخرىكابل AC، كابل DC، كابل بيانات، كابل فيديو، أسلاك أخرى
دقة الطول±(0.002 × L) mm±(0.002 × L) mm±(0.002 × L) mm±(0.002 × L) mm
الإنتاجية66–75 دورة/دقيقة66–75 دورة/دقيقة66–75 دورة/دقيقة66–75 دورة/دقيقة
مستوى الضوضاء————
مصدر الطاقةAC 220/110 V، 50/60 HzAC 220/110 V، 50/60 HzAC 220/110 V، 50/60 HzAC 220/110 V، 50/60 Hz
واجهة التشغيلشاشة لمسشاشة لمسشاشة لمسشاشة لمس
الأبعاد (الطول×العرض×الارتفاع)485×456×315 mm455×456×315 mm485×435×340 mm550×610×420 mm
الوزن الصافي45 kg42 kg52 kg65 kg
التغليفصندوق خشبيصندوق خشبيصندوق خشبيصندوق خشبي

التطبيقات

— إنتاج ضفائر الأسلاك: لف ضفيرة مكتملة إلى 50-250 mm وربطها عند 18-45 mm للتغليف.

— تصنيع أطقم أسلاك AC وDC: لف أسلاك القدرة وربطها حيث تكون الحلقة أكبر من ملف سلك صغير.

— تجميع كابلات البيانات والفيديو: ملفات ثمانية أو دائرية بربطة تتسع لطرف الموصل.

— تسليك الأجهزة: لف أسلاك الضفائر الداخلية قبل تجهيزها للخط.

— متعهدو الضفائر: معيار ملف وربطة واحد قابل للتكرار عبر عدة أرقام قطع للعملاء.

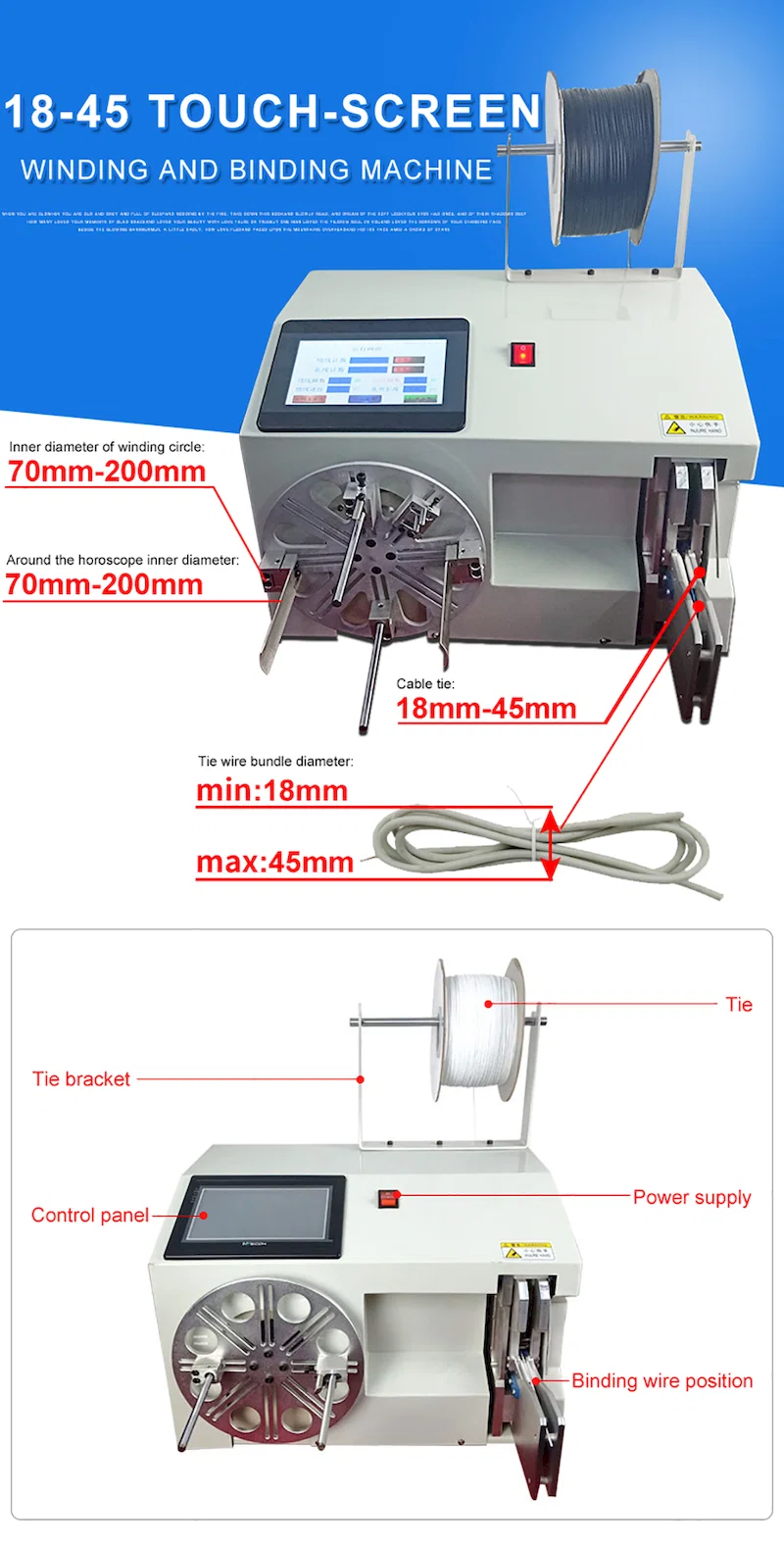

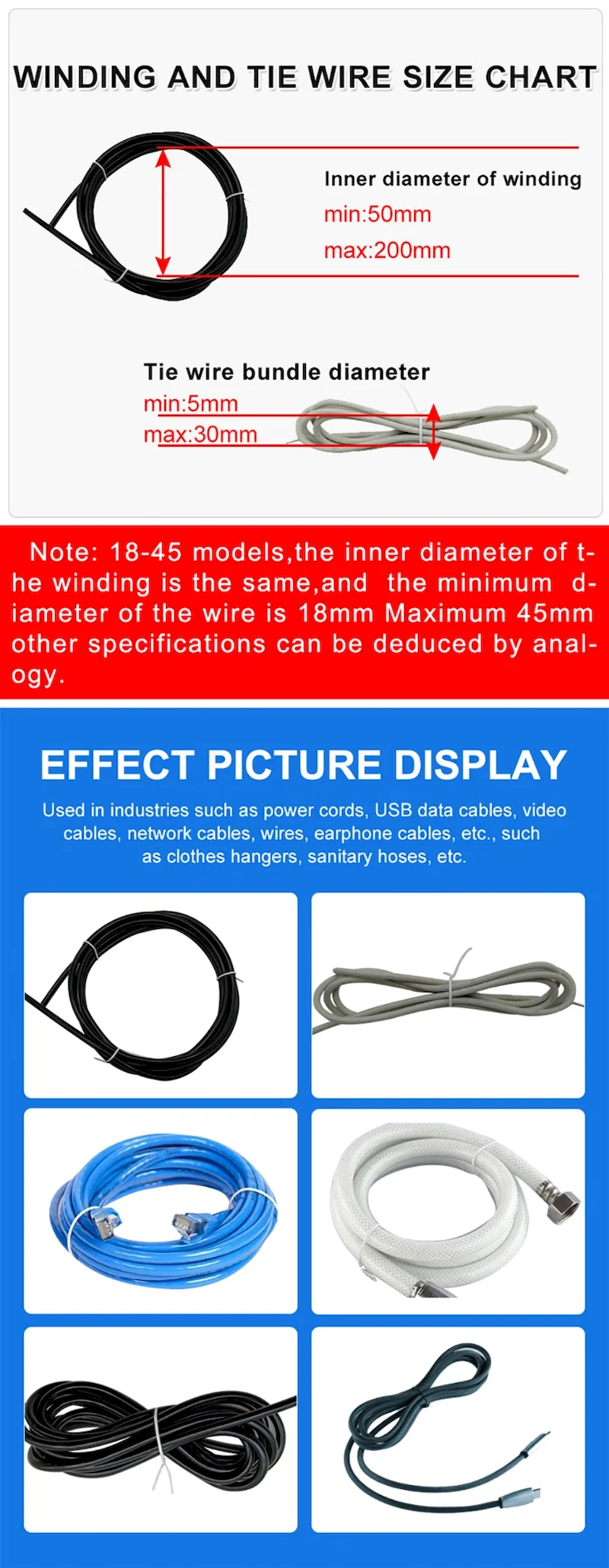

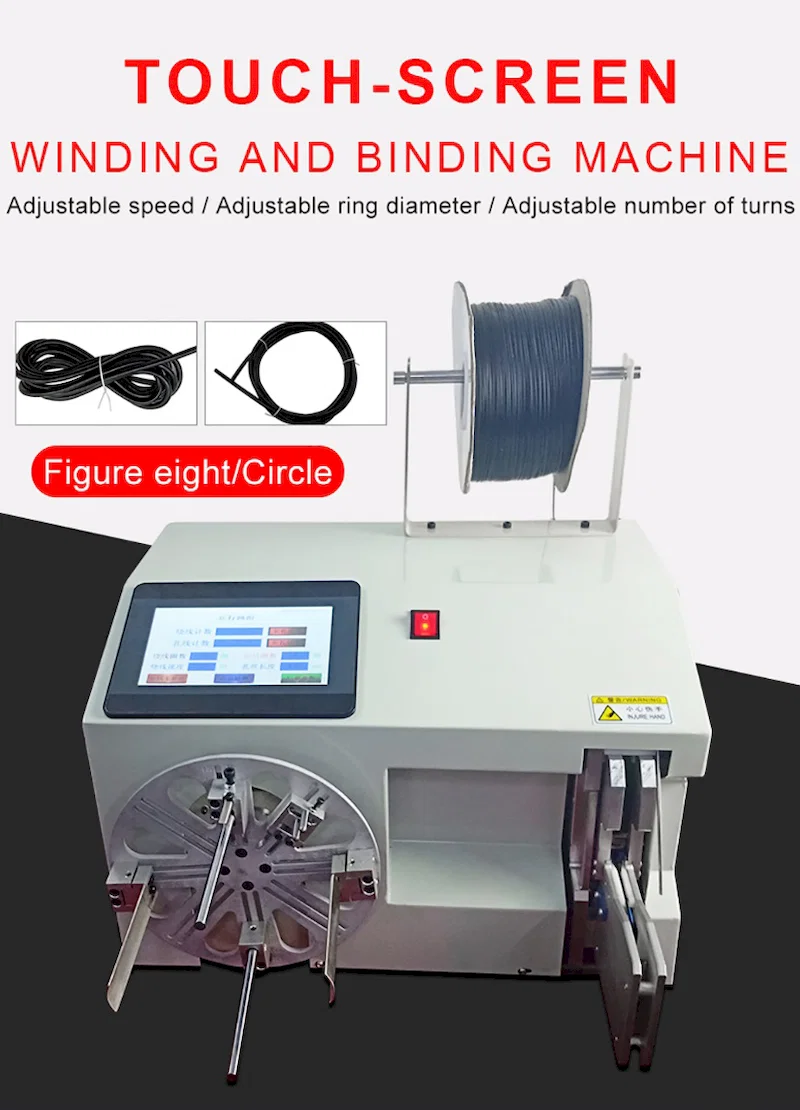

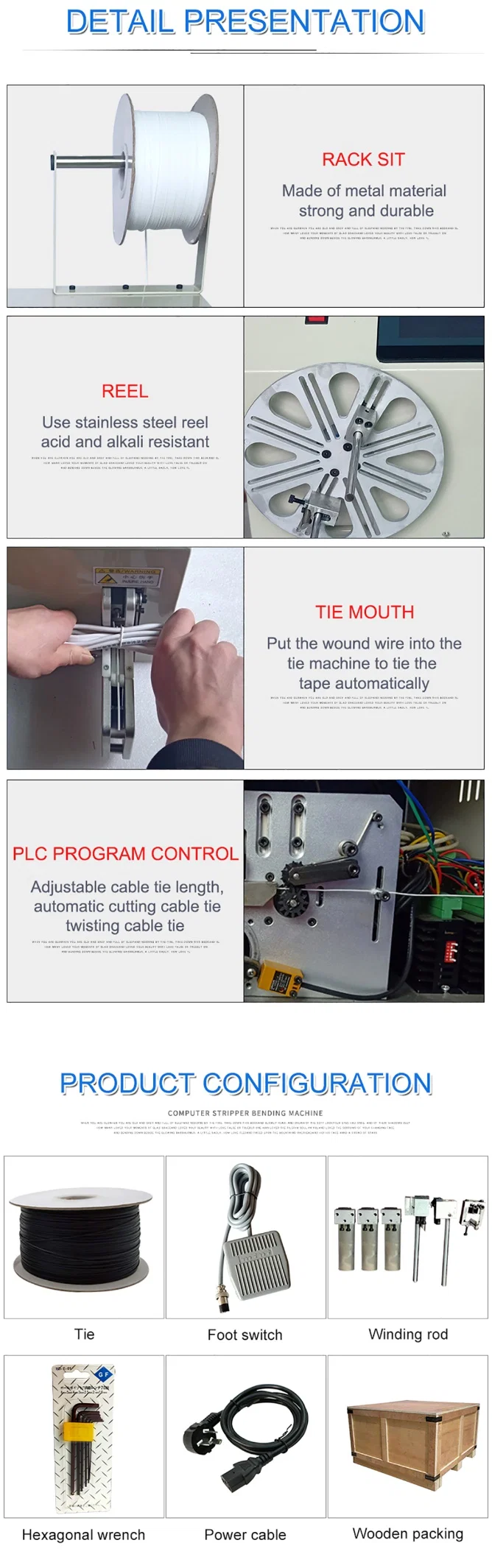

آلة لف وربط بشاشة لمس مع عينات ملفات ثمانية ودائريةمخطط آلة اللف يحدد قطر الحلقة 70-200 mm ونطاق ربطة الكابل 18-45 mmصفحة تفاصيل تعرض حامل الربطة وبكرة الفولاذ المقاوم للصدأ وفوهة الربطة وتحكم برنامج PLCجدول مقاسات أسلاك اللف والربط مع ستة أمثلة لكابلات ملفوفةWPM-212C — صورة تفصيلية 5
