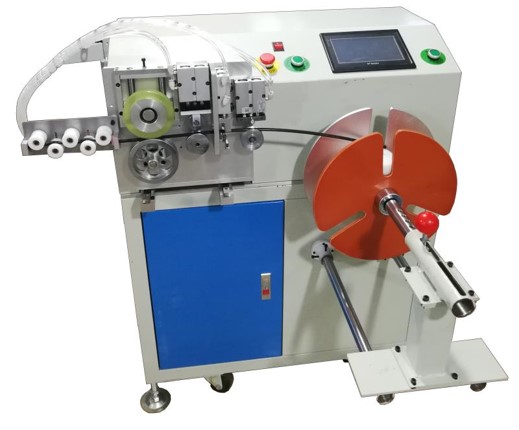

آلة قطع ولف أسلاك قابلة للتعديل مع نطاق قطر 50-300 مم WPM-110CL

العنوان: إعادة تعريف الدقة والأتمتة: آلة لفائف قطع الأسلاك المتقدمة لمعالجة الأسلاك الفائقة

مقدمة:

جرب حقبة جديدة من الكفاءة والدقة في معالجة الأسلاك من خلال آلة لفائف قطع الأسلاك المتقدمة. تم تصميم هذه المعدات الحديثة لأتمتة وتحسين عمليات لف وقطع الأسلاك ، مما يوفر دقة استثنائية ونتائج متسقة. تتميز هذه الآلة بمكونات كهربائية رئيسيةعالية الجودة وأجزاء ميكانيكية مصنوعة بدقة ، وهي مصممة من أجل الموثوقية والمتانة والأداء الفائق في بيئات الإنتاج الصعبة.

الميزات والفوائد الرئيسية:

• آلية لف عالية الدقة: مدعومة بمحرك سيرفو قوي بقوة 750 واط ومخفض كوكبي ، تضمن آلية اللف ملفا سلسا ودقيقا وقويا. يضمن هذا المزيج جودة لف متسقة وتشغيل فعال.
• نظام التحكم الذكي PLC مع واجهة شاشة تعمل باللمس: يوفر نظام التحكم PLC المتكامل ، جنبا إلى جنب مع شاشة تعمل باللمس سهلة الاستخدام ، تشغيلا بديهيا وتحكما دقيقا في جميع وظائف الماكينة. معلمات لف البرمجة والتعديلات بسيطة وفعالة ، مما يزيد من راحة المشغل.
• سكة توجيه منزلقة NSK اليابانية لحركة سلسة ودقيقة: باستخدام قضبان التوجيه المنزلقة ذات العلامة التجارية NSK من اليابان ، تضمن الماكينة حركة خطية سلسة ودقيقة بشكل استثنائي. يساهم هذا المكون المتميز في الدقة والموثوقية الإجمالية لعملية لف الأسلاك.
• حامل وشاسيه متين ومتين: تم تصميم هذه الماكينة ، المبنية على حامل وشاسيه متين وعصاميين ، من أجل المتانة والاستقرار على المدى الطويل في البيئات الصناعية الصعبة. يضمن هيكلها القوي أداء متسقا ويقلل من الاهتزاز أثناء التشغيل.
• مكونات كهربائية موثوقة لأداء متسق: من خلال دمج مجموعتين من المرحلات ومجموعة واحدة من مستشعرات OMRON كمكونات كهربائية رئيسية، تضمن الماكينة أداء كهربائيا موثوقا ومتسقا. تساهم هذه المكونات عالية الجودة في الاستقرار العام وطول عمر المعدات.
• آلية قطع الأسلاك الهوائية المتكاملة: تضمن آلية قطع الأسلاك الهوائية المدمجة قطع الأسلاك النظيفة والفعالة والآلية بعد اللف. تقضي هذه العملية الآلية على خطوات القطع اليدوية ، مما يعزز الإنتاجية والدقة.
• عد دقيق للعداد باستخدام التشفير الدوار: تستخدم الماكينة آلية عد العدادات القائمة على التشفير الدوار لقياس طول السلك بدقة عالية. تضمن قدرة عد العدادات الدقيقة هذه أطوال ثابتة للملف وتقلل من نفايات المواد.
• أجزاء تركيبات تشكيله CNC للهندسة الدقيقة: يتم تصنيع لوحات التثبيت الحرجة وأجزاء تركيبات المعالجة باستخدام مراكز تصنيع التحكم العددي للكمبيوتر باستخدام الحاسب الآلي. هذا يضمن دقة استثنائية ودقة أبعاد ، مما يساهم في الجودة والأداء الشاملين للماكينة.
• معالجة وتجميع عالية الجودة: تخضع جميع الأجزاء لمعالجة صارمة وفقا للتصاميم الهندسية ، بما في ذلك الطحن والطحن والخراطة وقطع الأسلاك والمعالجة الحرارية. تضمن عملية التصنيع الدقيقة هذه ، متبوعة بالتثبيت الدقيق والتركيب الكهربائي والتشغيل ، أعلى جودة وأداء.
• تركيبات الأسلاك القابلة للتخصيص (العمود) لتعدد الاستخدامات: يمكن تخصيص تركيبات الأسلاك (العمود) ، المصنوعة من الفولاذ المقاوم للصدأ المتين ، لتلبية متطلبات العملاء المحددة. تم تجهيز الماكينة ببكرة قياسية للف الأسلاك ، مما يسمح بالقدرة على التكيف مع أنواع الأسلاك المختلفة وأبعاد الملف.
• معلمات لف قابلة للتعديل للمرونة: يمكن للمستخدمين بسهولة ضبط القطر الداخلي لللف (50-300 مم) ، وأمتار اللف أو المنعطفات ، وسرعة اللف (1-8 لفات / ثانية) لاستيعاب مواصفات الأسلاك المختلفة ومتطلبات الملف.
• شوط الصف الاختياري لأطوال الملف المختلفة: تأتي الماكينة بشكل قياسي بضربة صف 120 مم ، مع شوط اختياري 200 مم متاح لمعالجة الملفات الأطول ، مما يوفر القدرة على التكيف مع أطوال الملف المتنوعة.
• مجموعة واسعة من خيارات قطر القرص: اختر من بين أقطار الأقراص المتعددة (220 مم ، 280 مم ، 320 مم ، 350 مم - 350 مم قابلة للتخصيص) لتحسين الماكينة لأحجام الملفات المختلفة وأحجام الأسلاك.
• بصمة مدمجة ووزن يمكن التحكم فيه: بأبعاد L800×W1000×H1030 ووزن 180 كجم ، توفر الماكينة بصمة مضغوطة نسبيا ، مما يجعلها مناسبة لبيئات الإنتاج المختلفة.
