آلة لف وربط الكابلات الأوتوماتيكية لأسلاك 4-8 mm WPM-83T

📅 2025-04-28 👁️ 2,566
  • موديل المنتج: WPM-83T

  • المواصفات

    نوع الأنبوب/السلك/الكابل: AC/DC/USB إلخ.
    القطر الخارجي للسلك: 4 - 8 مم
    مسافة جزء اللف: 120 - 220 مم
    طول اللف: 3 - 20 م
    سرعة اللف: قابل للتعديل
    القطر الخارجي للربط: ≤ 50 مم
    الإنتاجية: 250 - 380 قطعة/ساعة (طول اللف = 3 - 20 م)
    توصيل الهواء المضغوط: 0.7 - 0.8 ميجا باسكال
    مزود الطاقة: 110، 220 فولت (50 - 60 هرتز)
    الطاقة: 3.5 كيلو واط
    الأبعاد: 1900 * 750 * 1900 مم
    الوزن: 500 كجم
  • اطلب عرض سعر الآن

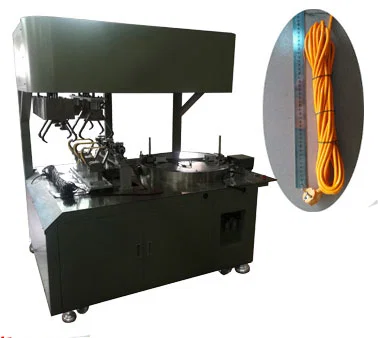

تلفّ WPM-83T الكابل في حزمة طويلة وتضع ثلاثة رباطات على طولها في تمريرة واحدة. تشغّل كابلات 4-8 mm بطول 3 إلى 20 m لكل حزمة، وتغلق كل رباط عند قطر خارجي حتى 50 mm، ويقودها مصدر 3.5 kW على هيكل 1900 x 750 x 1900 mm.

لا يمكن طيّ مسار بطول 20 m يدويًا بالتساوي: يجب توزيع ثلاثة رباطات بالعين وسحبها بالشدّ نفسه، واللفة ثقيلة بما لا يسمح لشخص واحد بتثبيتها وربطها في الوقت نفسه. في 83T تُلفّ الحزمة على طاولة دوّارة كهربائية، وتعمل رؤوس الربط الثلاثة في مواضع ثابتة على طول المسار، ويحمّل المشغّل رأس الكابل ويزيل الحزمة النهائية بمعدل 250-380 قطعة/ساعة.

هذا هو الطراز الوحيد في المجموعة الذي يربط في ثلاث نقاط على مسار 3-20 m. وتطوي 40XL و81M3 و81M و82M الكابل على شكل 8 وتربط مرة أو مرتين في المركز، وتتوقف 82M عند 8 m. وعند سلك 4-8 mm تقع 83T بين 81M عند 6.2 mm و82M عند 10 mm، ويحمل هيكلها البالغ 500 kg الحزمة الأطول والأثقل.

الميزات الرئيسية

1.لفّ المسارات الطويلة: كابل 3-20 m يُشكَّل في حزمة مستقيمة بدل شكل 8 المطوي.

2.ثلاثة رباطات تُطبَّق في تمريرة واحدة في مواضع ثابتة على طول الحزمة.

3.نطاق أسلاك 4-8 mm قطر خارجي، لكابل القدرة والسلك متعدد الأنوية والموصل المفرد السميك.

4.قطر ربط خارجي حتى 50 mm، مناسب لحجم مسار كابل 8 mm.

5.إنتاجية 250-380 قطعة/ساعة، مع عدة أمتار من الكابل في كل قطعة.

6.محرك 3.5 kW، تغذية 110/220 V بتردد 50-60 Hz، 1900 x 750 x 1900 mm، 500 kg، على طاولة دوّارة كهربائية.

المواصفات الفنية

البندالمواصفة
رقم الطرازWPM-83T
قطر السلك الخارجي4 - 8 mm
طول اللفّ3 - 20 m
الإنتاجية250 - 380 قطعة/ساعة
قطر الربط الخارجي≤ 50 mm
عدد الرباطات3 لكل حزمة
مصدر الطاقة110 / 220 V (50 - 60 Hz)
القدرة3.5 kW
الأبعاد1900 x 750 x 1900 mm
الوزن500 kg

التطبيقات

— أسلاك قدرة طويلة: كابل تغذية معدات بطول 10-20 m يُلفّ ويُربط بثلاثة رباطات للشحن.

— كابلات البناء ومتعددة الأنوية: كابل 4-8 mm يُلفّ برباط 50 mm للتسليم إلى الموقع.

— كابلات اللحام والخدمة الشاقة: مسارات طويلة تُحزم بثلاثة رباطات تحفظ شكل اللفة.

— مجموعات كابلات المولّدات والبحرية: أسلاك 8 mm تُلفّ بالطول قبل التركيب.

— طلبات الكابلات الطويلة من المصنّع: أطوال مقطوعة 3-20 m تُلفّ وتُربط حسب الطلب.
