آلة أوتوماتيكية لتجريد الأسلاك وعصر الطرفيات WPM-2008A2

📅 2025-04-28 👁️ 641
  • موديل المنتج: WPM-2008A2

  • المواصفات

    رقم الموديل: WPM-2008A2
    الأبعاد: W410×L460×H420 mm
    الوزن: 85 كجم
    مصدر الطاقة: AC220V
    الهواء المضغوط: 0.6 ميجا باسكال
    الضغط: 2000 كجم
    طول التجريد: 1.0-7.0 مم
    السعة: AWG # 18-36 #
    طريقة التغذية: التغذية الجانبية
    الطاقة الإنتاجية: 5000-6000 قطعة/ساعة
  • اطلب عرض سعر الآن

الطراز WPM-2008A2 آلة أوتوماتيكية لتجريد الأسلاك وعصر الطرفيات لأسلاك AWG#18 إلى AWG#36. تجرد 1.0–7.0 mm عند الطرف وتعصر الطرفية في الدورة نفسها، بإنتاج 5000–6000 قطعة في الساعة وضغط عصر 2000 kg من هواء مضغوط 0.6 MPa. وتبلغ الوحدة 410 × 460 × 420 mm ووزنها 85 kg وتعمل على AC220V.

تغذى شريط الطرفيات من الجانب، بحيث تحمل البكرة فوق المكبس ويهبط الشريط مارًا بمحطة التجريد، فيقع موضع العصر وموضع التجريد في مستوى واحد ولا يترك السلك الملقط بين العمليتين. ويطبق الضغط مكبس هوائي بقوة 2000 kg لا ذراع، فيبقى ارتفاع العصر ثابتًا على مدى التشغيلة. كما تُبقي التغذية الجانبية مقدمة القالب مفتوحة للمشغل لتغيير الطرفيات.

وهي الأعلى إنتاجية بين طرازي العصر والأخف مكبسًا. ويستخدم WPM-2008A2-E تغذية طرفية، ويجرد حتى 10 mm بدل 7 mm، ويرفع الضغط إلى 3000 kg عند 3000–3500 قطعة في الساعة. و2008A2 هو الخيار لأطوال التجريد القصيرة على الطرفيات الصغيرة حيث تكون 5000–6000 قطعة في الساعة أهم من مدى التجريد.

الميزات الرئيسية

1. تجريد وعصر في دورة واحدة عند 5000–6000 قطعة في الساعة، دون مناولة ثانية للسلك بين العمليتين.

2. ضغط عصر هوائي 2000 kg من هواء 0.6 MPa، يطبقه مكبس لا ذراع يد.

3. طول تجريد 1.0–7.0 mm، يضبط حسب سلسلة الطرفيات المستخدمة.

4. سعة AWG#18–36 تغطي أسلاك الإشارة والتحكم الصغيرة على قالب واحد.

5. التغذية الجانبية تدخل شريط الطرفيات من الجانب، فتبقى مقدمة القالب خالية لتغيير الطرفيات.

6. 410 × 460 × 420 mm و85 kg وAC220V: وحدة طاولة لا تحتاج مساحة أرضية ولا أساسًا.

المواصفات الفنية

المعاملالمواصفة
الطرازWPM-2008A2
نوع الآلةآلة أوتوماتيكية لتجريد الأسلاك وعصر الطرفيات
سعة السلكAWG#18–36
طول التجريد1.0–7.0 mm
القدرة الإنتاجية5000–6000 قطعة/ساعة
ضغط العصر2000 kg
الهواء المضغوط0.6 MPa
نمط التغذيةتغذية جانبية
مصدر الطاقةAC220V
الأبعاد (العرض×الطول×الارتفاع)410 × 460 × 420 mm
الوزن85 kg

التطبيقات

— ضفائر تسليك الأجهزة: أسلاك AWG#18–24 تجرد عند 1.0–7.0 mm وتُعصر بطرفية حلقية أو شوكية.

— ضفائر لوحات التحكم: سلك إشارة AWG#22–28 ينهى في تمريرة واحدة عند 5000–6000 قطعة في الساعة.

— أسلاك المستشعرات والموصلات: أطوال تجريد قصيرة على سلك رفيع AWG#28–36.

— الضفائر الفرعية للسيارات: أسلاك فروع صغيرة تجرد وتُعصر قبل تجميع الضفيرة.

— أطراف وحدات الإلكترونيات: طرفية تعصر بارتفاع ثابت في كل قطعة دون ضبط ارتفاع بين البكرات.

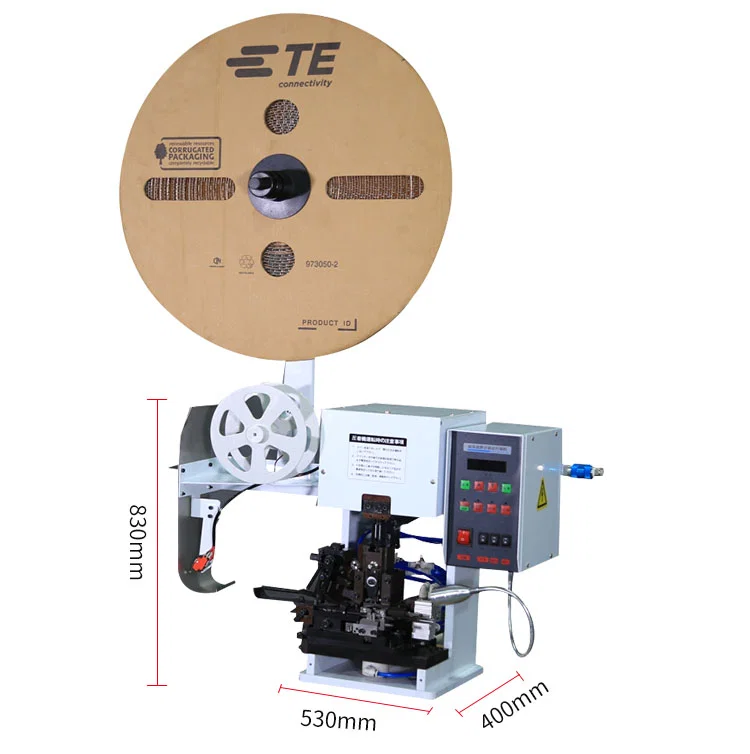

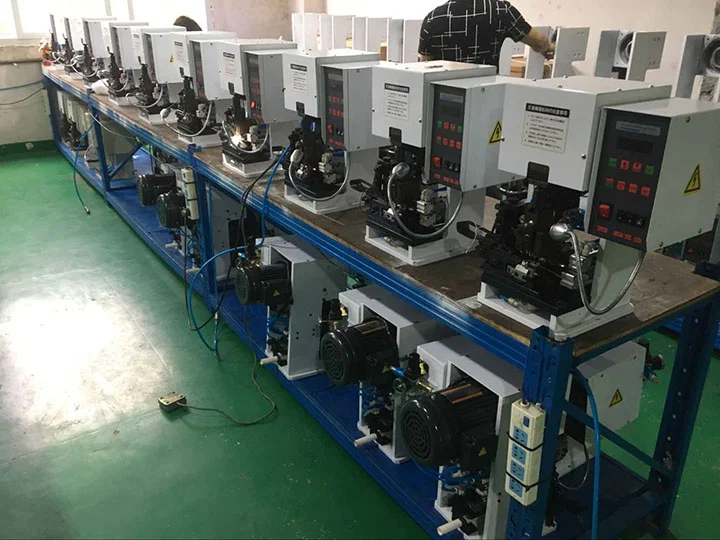

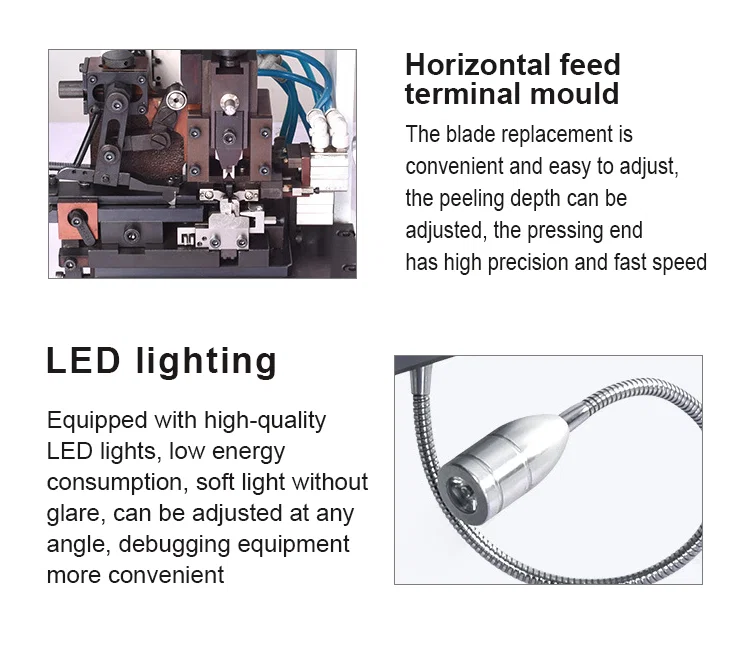

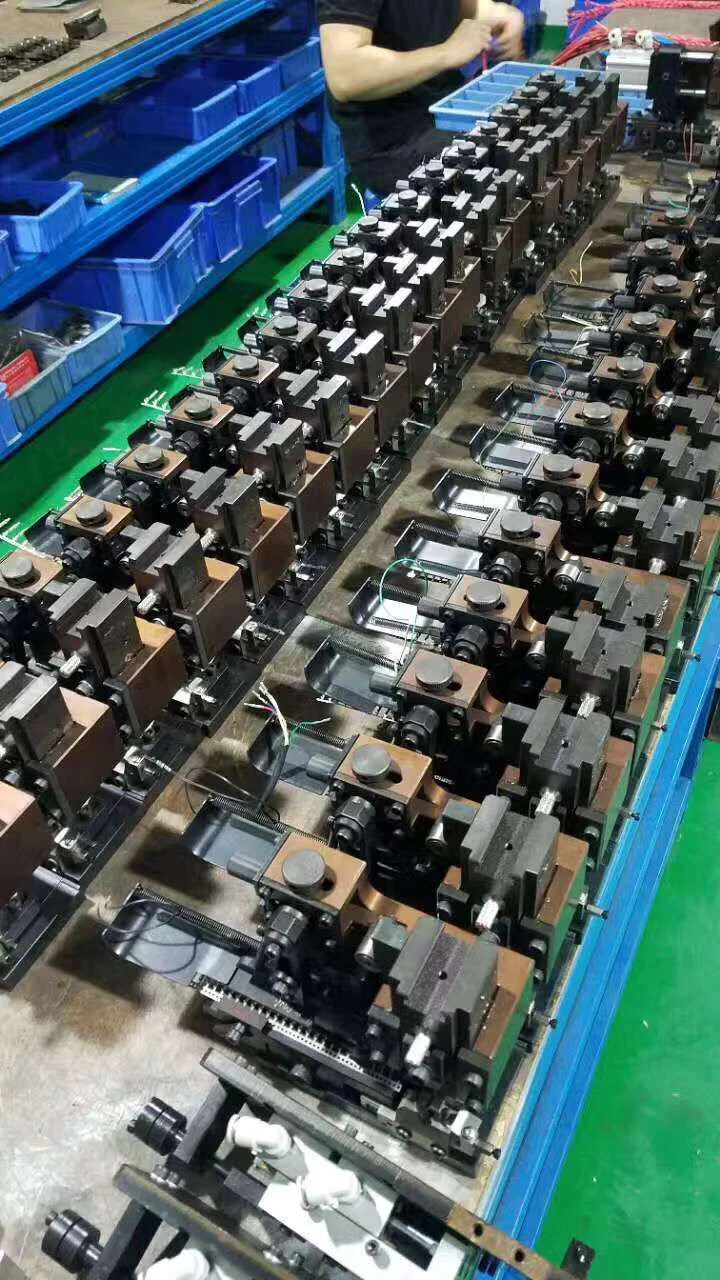

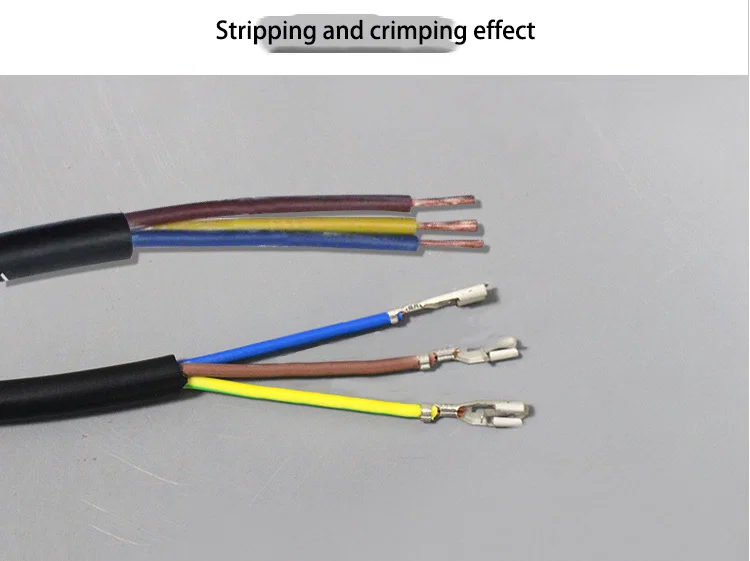

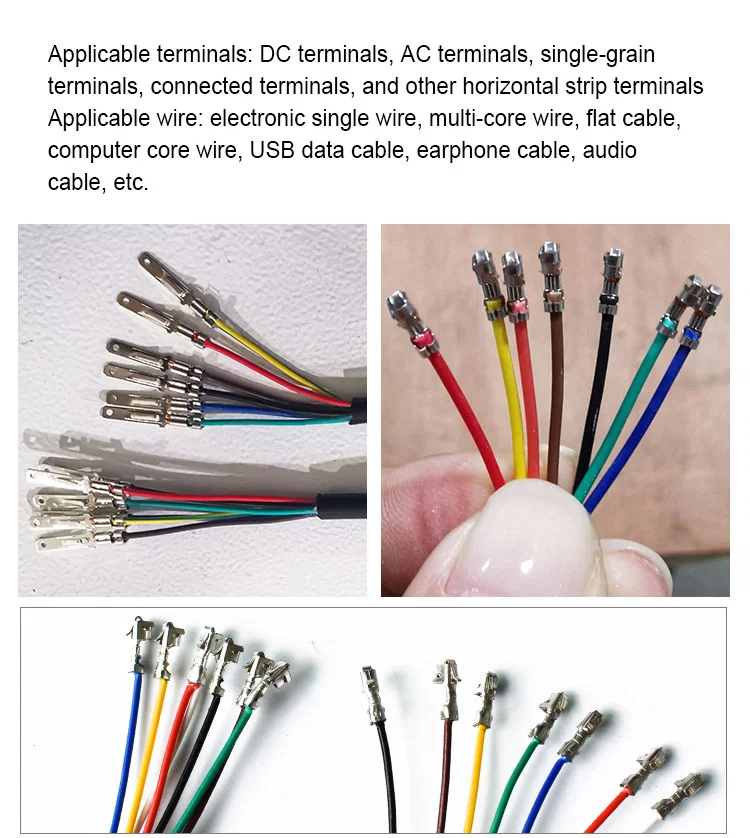

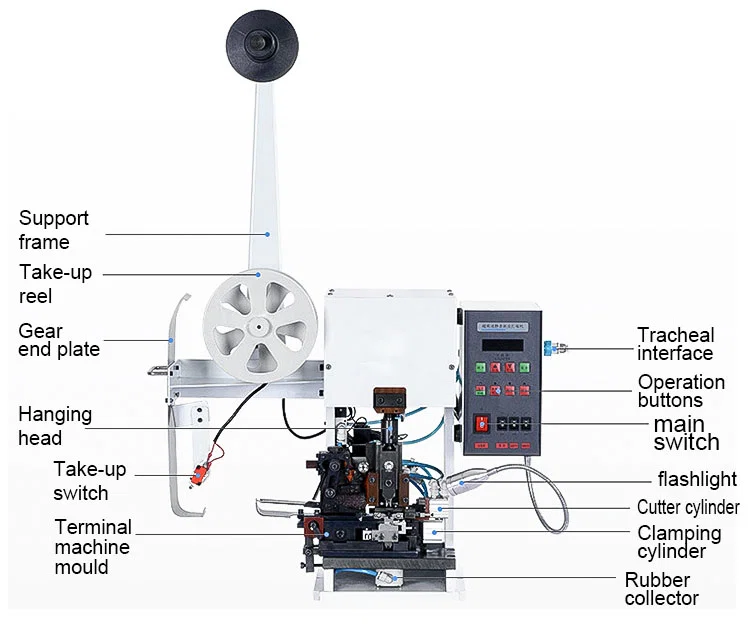

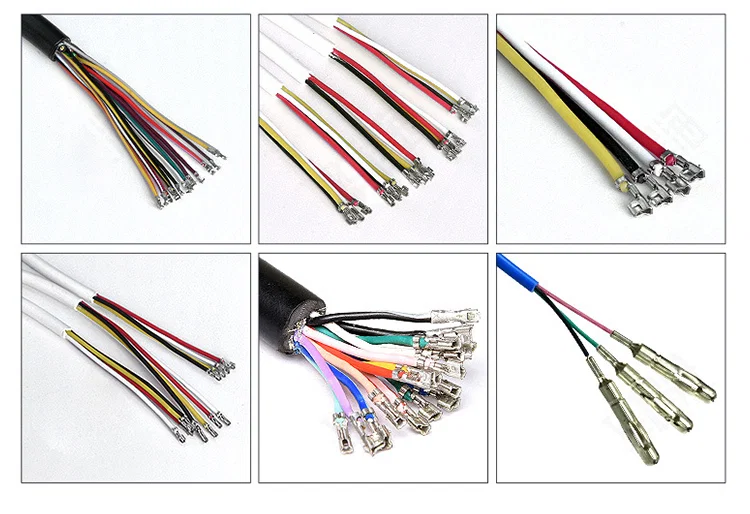

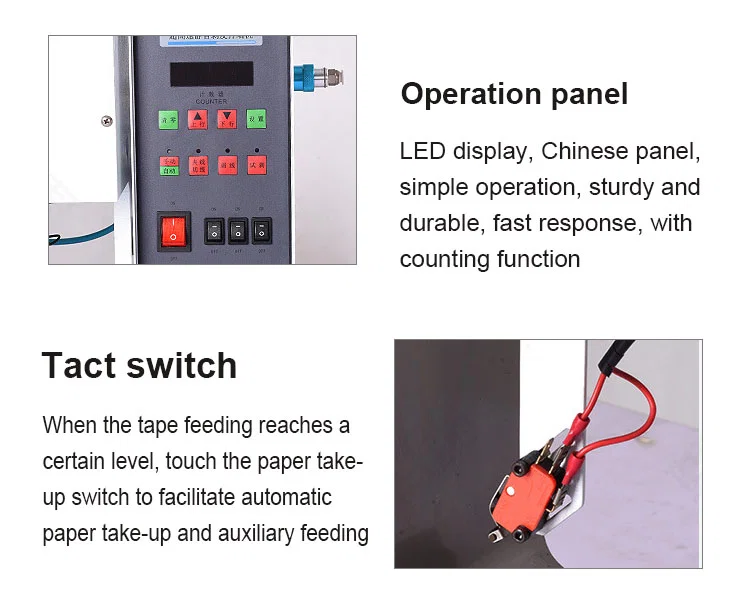

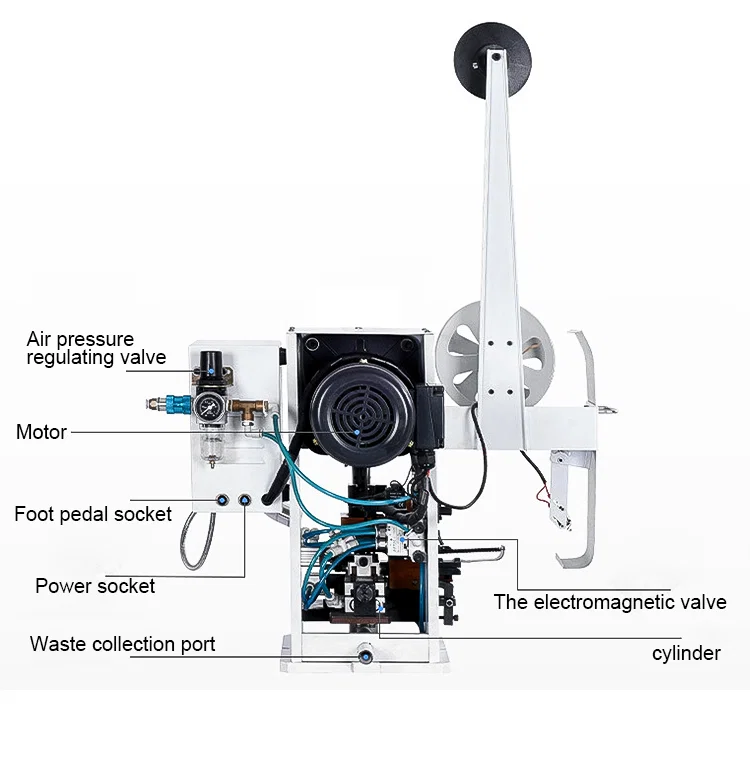

كابل ثلاثي القلب مجرد بأطراف معصورة على الطرفينصف من آلات العصر مركبة على طاولة عمل في مصنعمئات من قوالب عصر الطرفيات مصطفة على طاولة تجميعمنظر أمامي لآلة التجريد والعصر مع بكرة طرفيات TEمخطط موسوم يحدد بكرة السحب وقالب الطرفية وأسطوانة التثبيتمخطط منظر خلفي يحدد منظم الهواء والمحرك ومقبس الدواسةطرفيات مفتوحة التجويف معصورة على أسلاك ملونة محمولة باليدست لوحات من ضفائر الأسلاك بأطراف طرفيات معصورةلوحة تشغيل بعداد LED ومفتاح لمس أحمر عن قربقالب طرفية بتغذية أفقية بجانب مصباح عمل LED مرن
