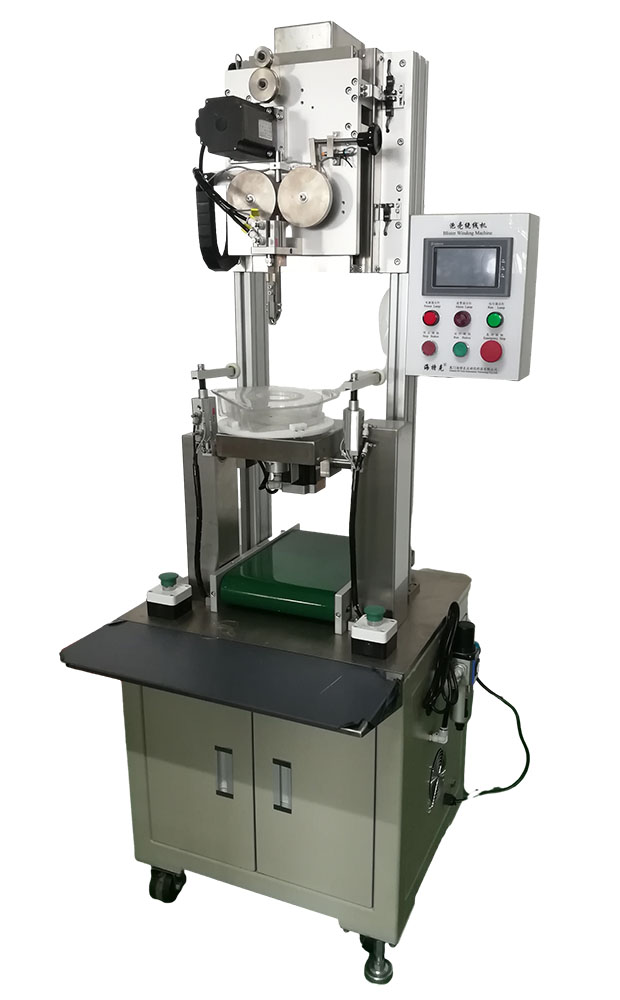

يتم تطبيق آلة لف نفطة BWM0001 بشكل أساسي لقطع الطول الثابت ونفطة العبوة من خيوط بلاستيكية ، مثل خط تشذيب العشب وشعيرات النايلون الأحادية. يمكن للآلة قطع السلك والرياح وتغذيته تلقائيا من خلال إعداد المعلمة وقطر خيوط نظام
PLC: 1.0 ~ 5.0 مم
سرعة التغذية: ≤ 2 م / ث
قطر الفقاعة: 80 ~ 200 مم
قطر الثقب: ≥ 45 مم
ارتفاع الفقطة: 20 ~ 100 مم
معدل الإنتاج: 6 ~ 10 قطعة / دقيقة (بطول
15 م) المشغل المطلوب: 1 شخص (يمكن أن يعمل 2 ~ 4 وحدات) طول الماكينة: 650 مم
عرض الماكينة: 550 مم
ارتفاع الماكينة: 1800 مم
وزن الماكينة: حوالي 200 كجم
مزود الطاقة: 1 مرحلة تيار متردد 220 فولت 50 هرتز 2 كيلو واط
هواء مضغوط: 0.4 ~ 0.6 ميجا باسكال 1 م 3 / ساعة
آلة
لف نفطة آلة لف الماكينة المميزة
BWM0001 نفطة يتم تطبيقها بشكل أساسي لقطع الطول الثابت وحزمة نفطة من خيوط بلاستيكية ، مثل خط تشذيب العشب وشعيرات النايلون الأحادية. يمكن للآلة قطع السلك والرياح وتغذيته تلقائيا من خلال إعداد المعلمة ونظام PLC ، وهو تكلفة يدوية منخفضة وقدرة إنتاجية عالية. هناك حاجة إلى شخص واحد لتشغيل الماكينة ويمكن تحقيق الإنتاج من خلال توفير الكهرباء والهواء المضغوط.
1. واجهة آلة الإنسان لشاشة تعمل باللمس. التحكم المركزي عملية مريحة إعداد المعلمة العرض المرئي.
2. وفقا لمعلمة الإعداد ، يمكن للآلة أن تتطابق تلقائيا مع العملية وحساب الإخراج تحت نظام PLC.
3. يمكن لنظام الكشف الكهروضوئي الكشف تلقائيا عن النقص والانسكاب وعدم وجود ظروف الأسلاك والتنبيه وإيقاف الإنتاج.
4. وظيفة كاملة للإنذار وحماية السلامة ؛ حماية مزدوجة للكهرباء والآلات وهي آمنة وموثوقة.
تكوين
الماكينة 1. وحدة التغذية.
2. وحدة القطع.
3. وحدة اللف.
4. وحدة اجتياز.
5. وحدة الناقل.
6. وحدة الإطار.
7. البرنامج ونظام التحكم الكهربائي.
مبدأ تشغيل
الآلة 1. تقوم وحدة التغذية بتغذية الأسلاك من خلال عجلات دقيقة يتم تشغيلها بواسطة محرك متدرج.
2. تقطع وحدة القطع الأسلاك من خلال قاطع السبائك الذي يسترشد بدليل خطي ومدفوع بالأسطوانة.
3. وحدة لف مدفوعة بمحرك متدرج وتغذية مطابقة ، لف وحركة عبور.
4. تقوم وحدة النقل بتفريغ البثور من خلال حزام النقل الذي يتم تشغيله بواسطة الأسطوانة الكهربائية.
الرسم
الفني المقدم 1. دليل التشغيل.
2. رسم تجميع الآلة.
3. الرسم الهوائي والتحكم.
4. الرسم الكهربائي والتحكم.
5. قائمة قطع الغيار وقطع الغيار.
قطر خيوط المعلمة
الأساسية للآلة: 1.0 ~ 5.0 مم
سرعة التغذية: ≤ 2 م / ث
قطر الفقاعة: 80 ~ 200 مم
قطر الثقب: ≥ 45 مم
ارتفاع الفقاعة: 20 ~ 100 مم
معدل الإنتاج: 6 ~ 10 قطعة / دقيقة (بطول
15 م) المشغل المطلوب: 1 شخص (يمكن أن يعمل 2 ~ 4 وحدات) طول الجهاز: 650 مم
عرض الماكينة: 550 مم
ارتفاع الماكينة: 1800 مم
وزن الماكينة: حوالي 200 كجم
مزود الطاقة: 1 مرحلة تيار متردد 220 فولت 50 هرتز 2 كيلو واط
هواء مضغوط: 0.4 ~ 0.6 ميجا باسكال 1 م 3 / ساعة
