آلة قطع وتجريد ولف الكابلات المحورية 10 mm WPM-URT-81M

📅 2025-04-28 👁️ 1,724
  • موديل المنتج: WPM-URT-81M

  • المواصفات

    رقم الموديل: WPM-URT-81M
    قطر السلك المطبق: ≤10 مم
    طول القطع: 1-5 م
    دقة طول القطع: ±2 مم/م
    تباعد اللف: 80-200 مم
    قطر الربط: ≤40 مم
    كفاءة الإنتاج: ≤1300/ساعة
    ضغط الهواء: 0.5-0.6 ميجا باسكال
    مزود الطاقة: 220 فولت/50 هرتز
    قوة الماكينة: 3.5 كيلو واط
    حجم الماكينة: 1200×1500×1600 مم
    وزن الماكينة: حوالي 300 كجم
  • اطلب عرض سعر الآن

تقطع WPM-URT-81M الكابل المحوري حتى 10 mm وتجرد طرفه وتلف الطول بتباعد 80-200 mm وتربط البكرة بربطة كابل عند 40 mm أو أقل. وطول القطع من 1-5 m بدقة ±2 mm/m، والإنتاجية المقدرة 1300 pcs/h. وحركة التثبيت والربط هوائية تعمل عند 0.5-0.6 MPa.

الكابل المحوري يُقطع عادة على قاطعة طاولة ويُجرَّد يدوياً أو بمجرّد دوّار ثم يُلف ويُربط، ويُعاد قياس الطول في كل خطوة. وهذا الطراز يحفظ الطول عند ±2 mm/m في تمريرة واحدة، فتُزال إعادة القياس والتجريد اليدوي ونقل البكرة المرتخية. والإنتاجية المقدرة 1300 pcs/h تنطبق على نافذة 1-5 m.

وهي الآلة الوحيدة المخصصة للمحوري في هذه المجموعة. وتفصلها فئة الدقة عن طرازات الكابلات: ±2 mm/m هنا مقابل ±15 mm في وحدات CPRT، لأن طرف المحوري يجب أن يطابق موصلاً لا كتلة أطراف. والمقايضة نافذة قطع أقصر 1-5 m وإطار 300 kg بقدرة 3.5 kW، وهي أقل بكثير من خطوط الكابلات 1200 kg.

الميزات الرئيسية

1. تسلسل المحوري في تمريرة واحدة: قطع، تجريد الطرف، لف بتباعد 80-200 mm، ربط عند 40 mm أو أقل.

2. قطر كابل حتى 10 mm، يغطي المحوري الرفيع حتى محوري التغذية السميك في الإعداد نفسه.

3. دقة قطع ±2 mm/m على 1-5 m، وهي الأضيق في هذه المجموعة حيث تُصنَّف طرازات الكابلات عند ±15 mm.

4. إنتاجية مقدرة 1300 pcs/h، وهي الأعلى في النطاق، على أطوال 1-5 m.

5. تباعد لف 80-200 mm، فيُضبط حجم البكرة على الكرتون لا على حلقة ثابتة.

6. تثبيت وربط هوائيان عند 0.5-0.6 MPa؛ 3.5 kW، 1200 x 1500 x 1600 mm، وزن نحو 300 kg.

المواصفات الفنية

المعاملالمواصفة
رقم الطرازWPM-URT-81M
قطر السلك المناسب≤10 mm
طول القطع1-5 m
دقة القطع±2 mm/m
تباعد اللف80-200 mm
قطر الربط≤40 mm
كفاءة الإنتاج≤1300 pcs/h
ضغط الهواء المناسب0.5-0.6 MPa
مصدر الطاقة220 V / 50 Hz
قدرة الآلة3.5 kW
أبعاد الآلة1200 طول x 1500 عرض x 1600 ارتفاع mm
وزن الآلة300 kg

التطبيقات

— وصلات كاميرات المراقبة: محوري فيديو رفيع 1-3 m يُقطع ويُجرَّد عند طرف الموصل ويُلف ويُربط لأطقم التركيب.

— تغذية النطاق العريض والأقمار الصناعية: محوري 7-10 mm يُقطع إلى 3-5 m ويُجرَّد ويُحزَم لحزم المشتركين.

— تغذية اللاسلكي والهوائيات: محوري 5-8 mm بأطوال ثابتة، يُربط مع ترك الطرف المجرد مكشوفاً.

— توصيل الرفوف والاستوديوهات: وصلات محوري 1-2 m تُقطع بدقة ±2 mm/m وتُلف لوحات التوصيل.

— وصلات الاختبار والقياس: مجمعات محوري قصيرة تُلف وتُربط، مع حفظ عمق التجريد لتركيب الموصل.

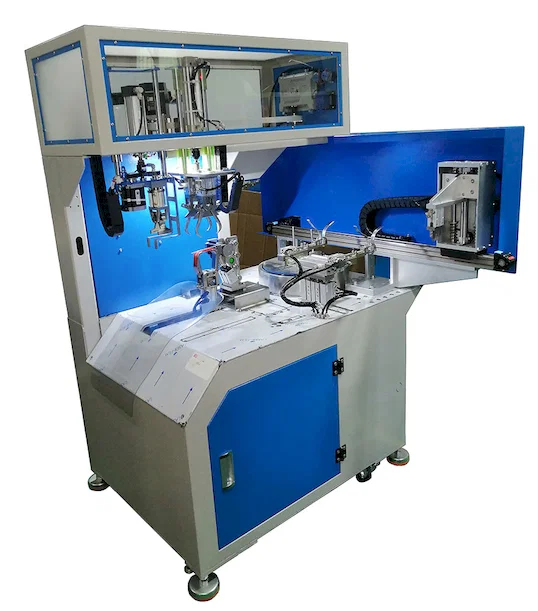

آلة قطع وتجريد ولف وربط الكابلات المحورية WPM-URT-81M مع علامة CE ولوحة LCDأجزاء موصوفة من الآلة: شاشة LCD ومجموعة حامل السكين ومقوّم السلك ولوحة التشغيلعينات أسلاك زرقاء مجردة مربوطة في حزم بأطراف نحاسية ومطلية بالقصدير
