آلة تجريد الأسلاك المتوازية متعددة القلوب AWG 24-34 WPM-012

📅 2025-04-28 👁️ 858
  • موديل المنتج: WPM-012

  • المواصفات

    نوع الآلة: آلة تجريد الأسلاك المتوازية متعددة النواة
    رقم الموديل: WPM-012
    نطاق الأسلاك: من AWG #24 إلى AWG #34
    التطبيق: تجريد ذيل الكابل للأسلاك المتوازية متعددة النواة
    الميزات: جهاز تنظيف الخيوط الأوتوماتيكي، شفرة متينة
    المناسبة ل: أسلاك الكمبيوتر، أسلاك الهاتف، الأسلاك المتوازية، أسلاك الطاقة
  • اطلب عرض سعر الآن

WPM-012 آلة تجريد أسلاك متوازية متعددة القلوب لإنشاءات الموصلات المسطحة والمتوازية في مدى AWG 24 إلى AWG 34. وهي وحدة مكتبية بكتلة شفرات عريضة تُغلق على كامل عرض السلك، فيُجرد صف الموصلات كله بشوط واحد بدلاً من قلب واحد في كل مرة.

مقارنة بالتجريد اليدوي، تزيل WPM-012 العيبين الأكثر شيوعاً في الكابلات المتوازية الصغيرة: تفاوت طول التجريد بين الموصلات المتجاورة، وجرح الشعيرات بسكين تُسحب يدوياً. تمتد كتلة الشفرات على الصف وتقطع كل قلب إلى العمق نفسه في الدورة نفسها، ويُخرج جهاز تنظيف الخيوط التلقائي العزل المقطوع من منطقة الشفرات، فلا يلزم تفريغ الفتحة بين الأطراف.

داخل هذه المجموعة، WPM-012 هي الآلة الوحيدة المبنية للإنشاءات المتوازية والمسطحة متعددة القلوب، والوحيدة التي تعمل تحت AWG 22. تبدأ WPM-19 وWPM-190 وWPM-191 من 0.1 mm² أو 1.2 mm وتتعامل مع أطراف الموصل المفرد؛ أما WPM-25-290 وWPM-5010 فتجردان الأغلفة الخارجية في الكابلات المستديرة متعددة القلوب. تقتصر WPM-012 على التجريد دون وظيفة لي، فتُنتَج الأطراف الملتوية على وحدة لي منفصلة.

الميزات الرئيسية

1. سعة متعددة القلوب: تمتد كتلة الشفرات على صف الموصلات، فيُجرد إنشاء متوازٍ كامل بشوط واحد بدلاً من قلب بعد قلب.

2. مدى أسلاك من AWG 24 إلى AWG 34، وهو أصغر نطاق قياس في هذه المجموعة والوحيد المخصص للكابلات المسطحة المتوازية.

3. يُضبط طول التجريد على حامل الشفرات ويُطبق بالتساوي على كل قلب في الصف، فيبقى وجه الطرف مستوياً على عرض السلك.

4. تشغيل هوائي: يدل خط هواء وقارن سريع على الغلاف على شوط إغلاق مدفوع بالهواء لا بذراع يدوي، فتكرار قوة إغلاق الشفرة من دورة إلى دورة.

5. دون وظيفة لي. الآلة تجهّز التجريد فقط؛ وتُنتَج الأطراف الملتوية على WPM-19 أو WPM-190/191.

6. شكل الشفرة: كتلة شفرات عريضة متوازية مع سندان سفلي مطابق، تحددها الشركة المصنعة كشفرة متينة تُستبدل كطقم بدلاً من تجليخها في مكانها.

المواصفات الفنية

المعلمةالمواصفات
الطرازWPM-012
النوعآلة تجريد أسلاك متوازية متعددة القلوب
مدى الأسلاكAWG #24 إلى AWG #34
التطبيقتجريد أطراف الكابلات
الشفرةشفرة متينة (مواصفة الشركة المصنعة)
إزالة الفضلاتجهاز تنظيف خيوط تلقائي
الأسلاك المناسبةأسلاك الحاسوب متعددة القلوب، أسلاك الهاتف، الأسلاك المتوازية، أسلاك القدرة
التشغيلهوائي (خط هواء وقارن على الغلاف)
الليغير مضمّن

التطبيقات

— تجميع كابلات الحاسوب والبيانات: إنشاءات مسطحة متعددة القلوب وشريطية، تجريد الغلاف وأطراف الموصلات إلى طول موحد قبل التوصيل بـ IDC أو الموصلات.

— إنتاج كابلات الهاتف والاتصالات: أسلاك إنزال متوازية، تُجرد كل الموصلات بشوط واحد لتجميع القابس المعياري.

— كابلات القدرة ومجموعات الأجهزة الصغيرة: كابلات متوازية بقلبين وثلاثة قلوب، تجريد الأطراف قبل العصر أو القصدير.

— معالجة كابلات الإلكترونيات الاستهلاكية: أسلاك دقيقة من AWG 28 إلى AWG 34، تجريد الأطراف في دفعات كبيرة حيث يحدد العمل اليدوي لكل قلب معدل الخط.

— ورش مجموعات الكابلات: تبديل متكرر بين أنواع الكابلات المتوازية على طاولة واحدة دون إعادة تجهيز آلة تجريد رأسية.

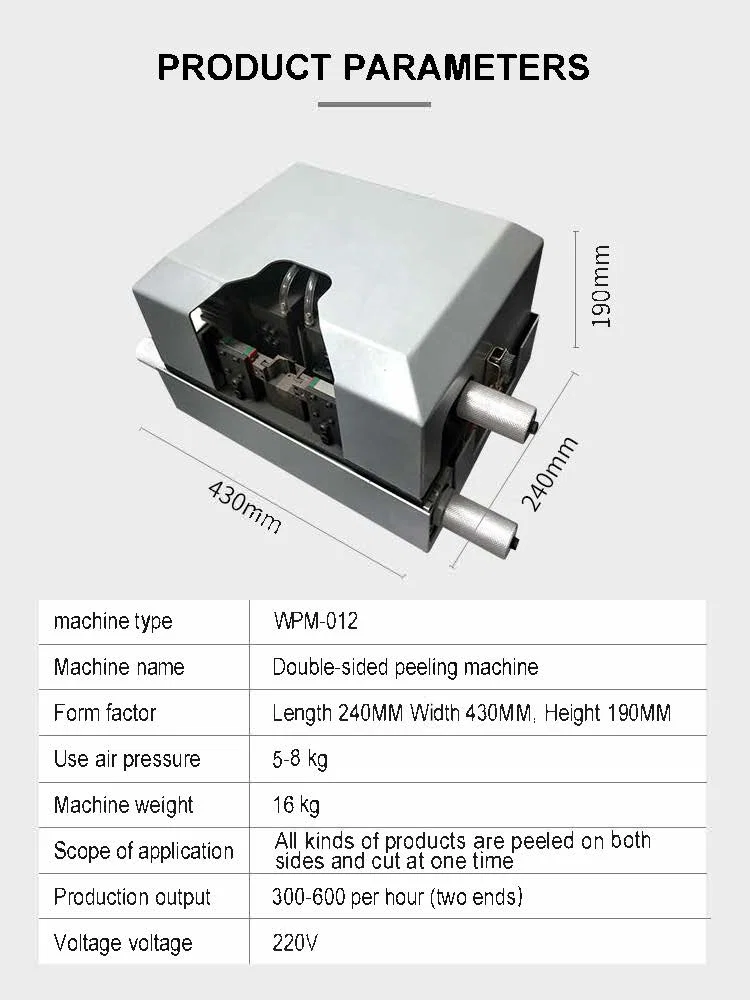

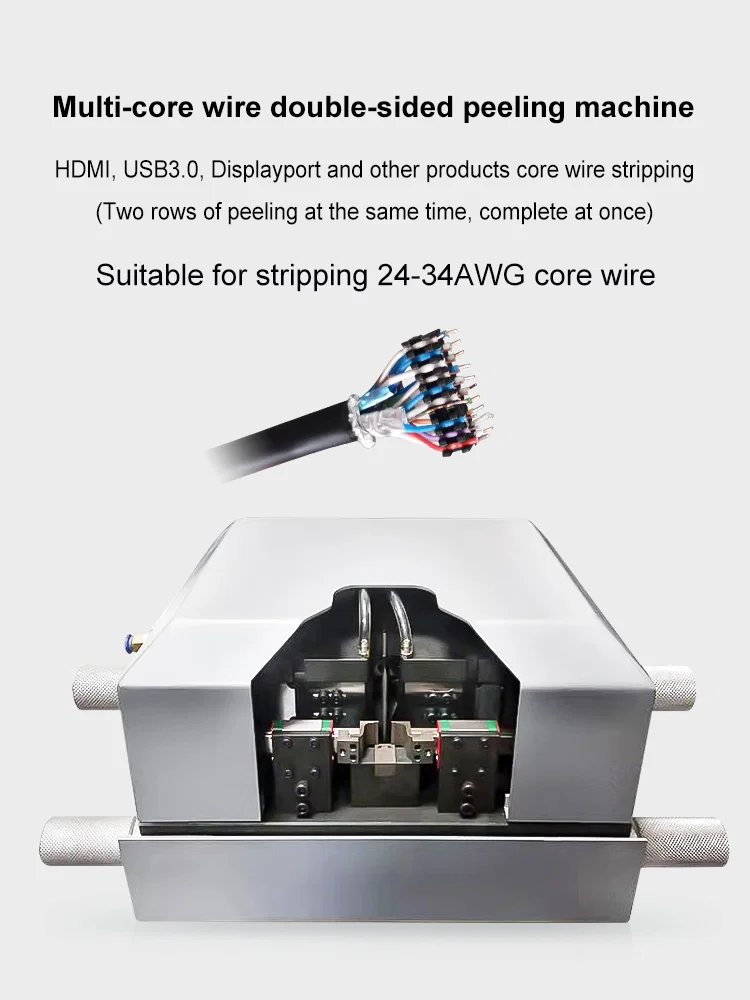

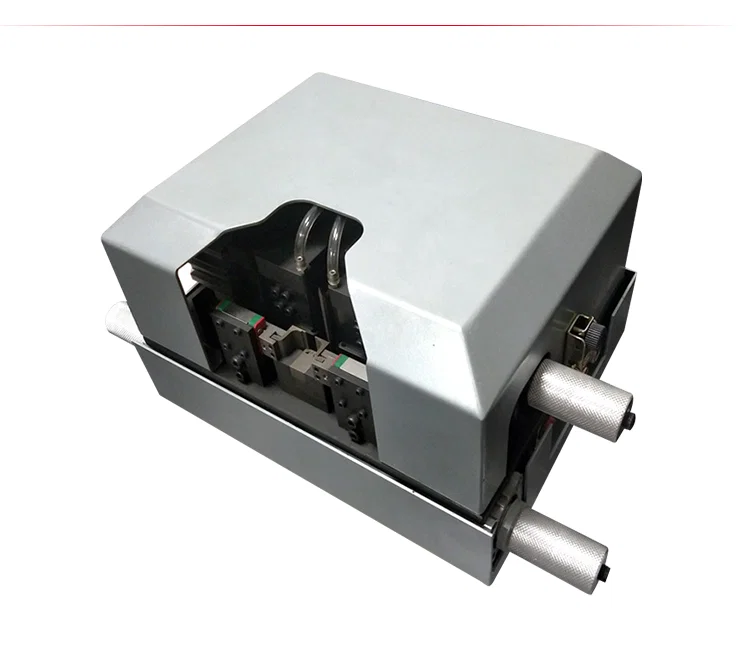

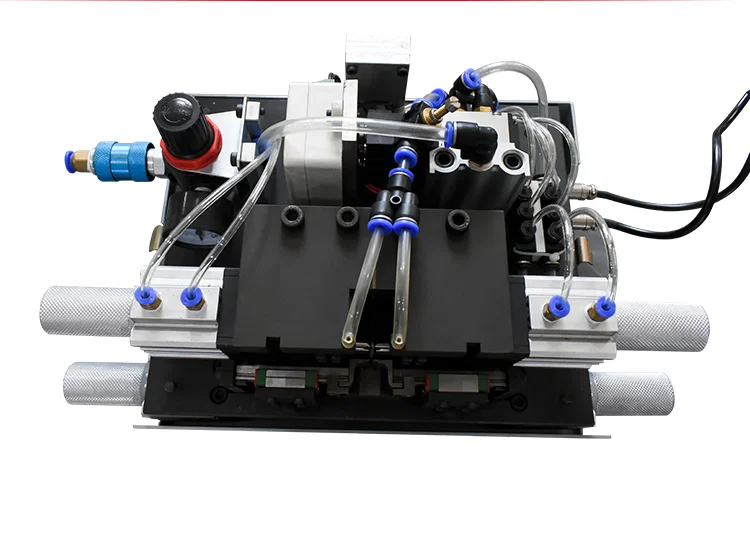

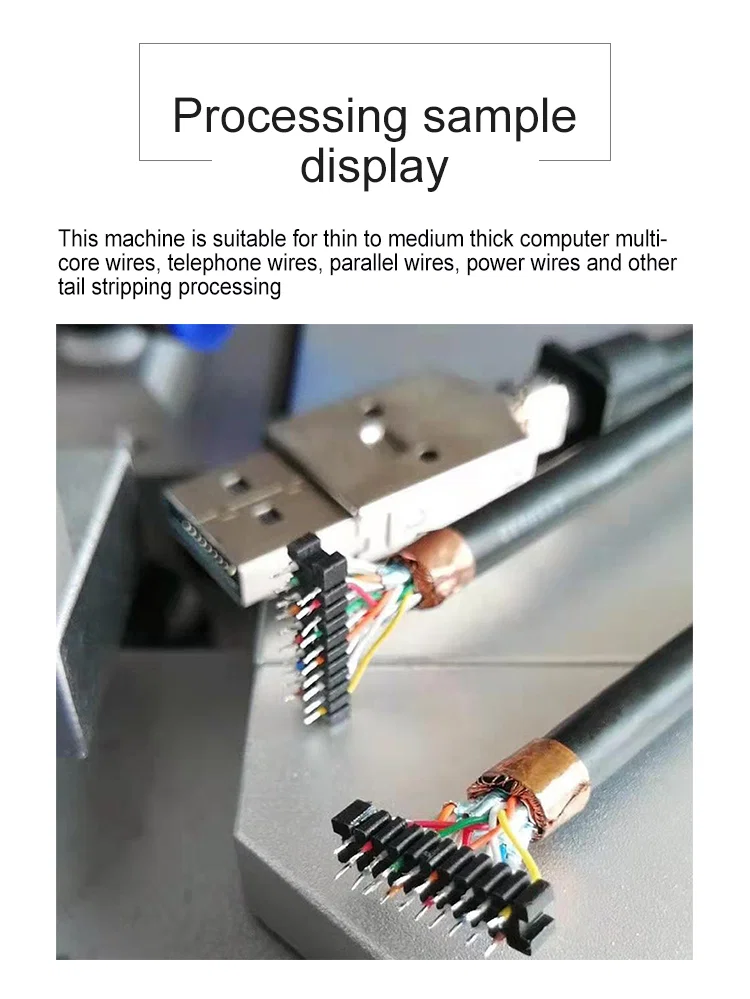

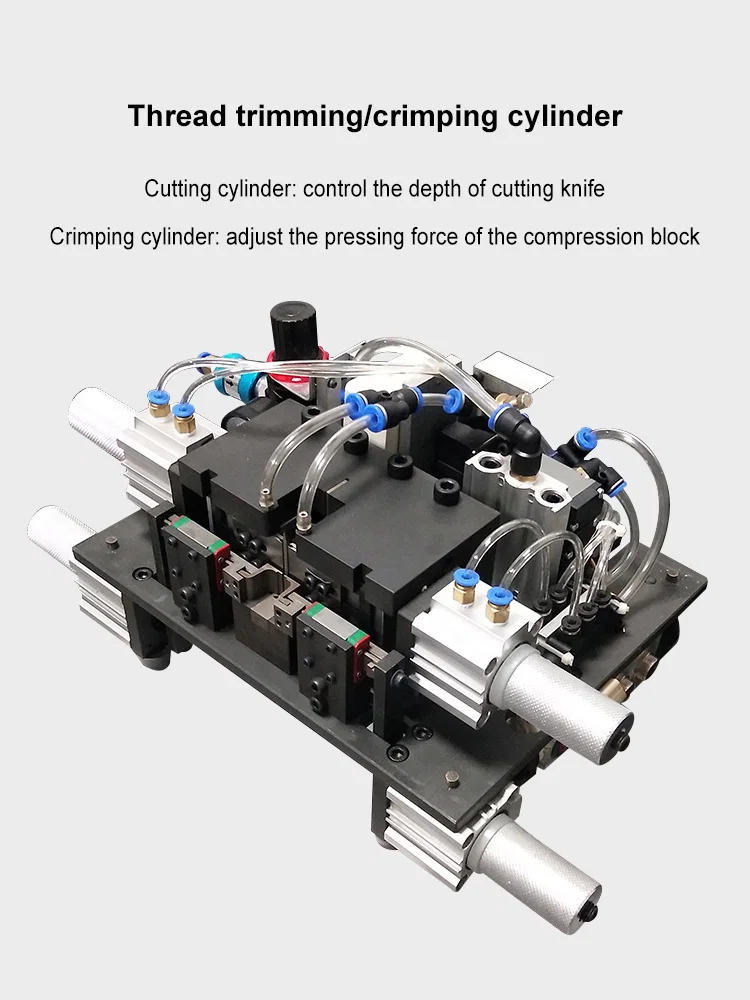

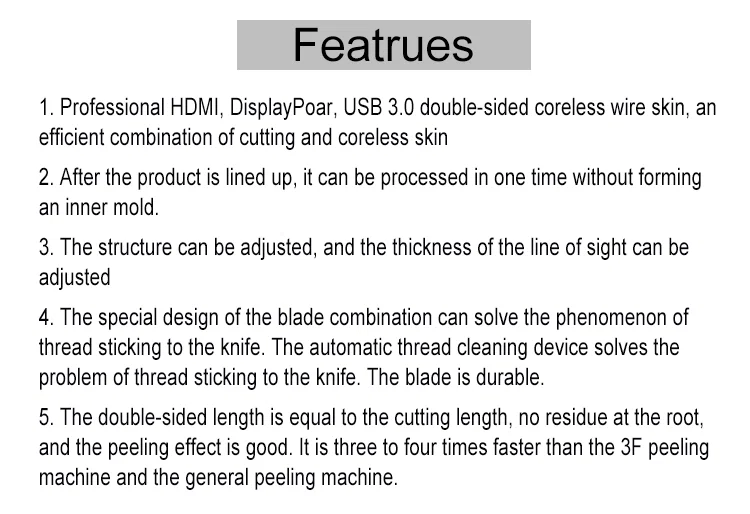

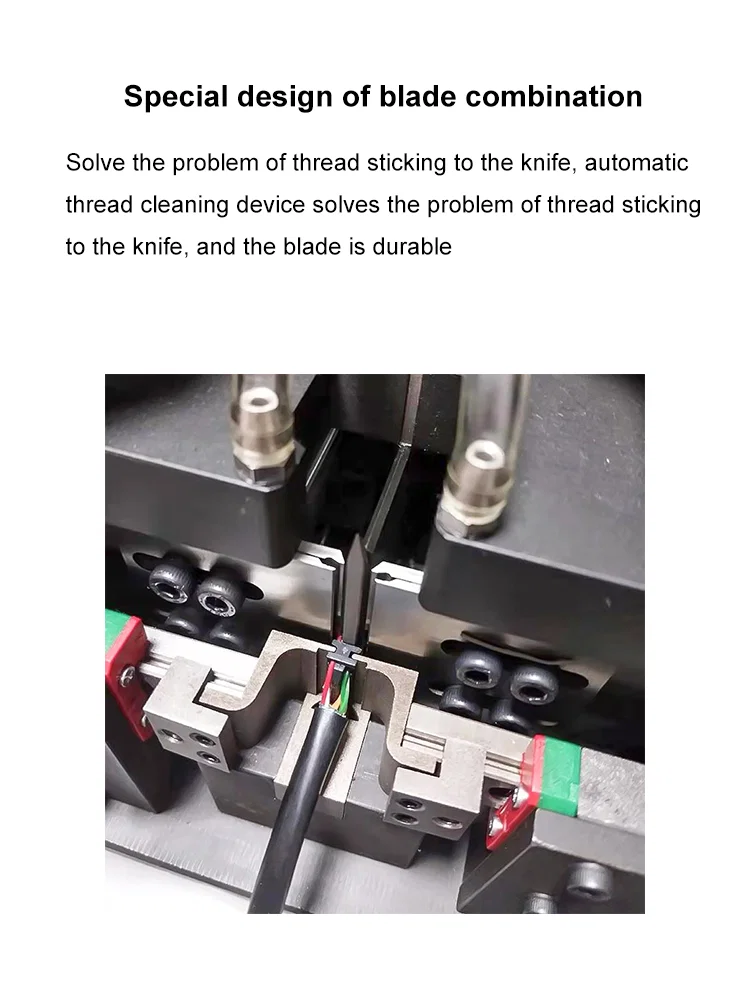

آلة تقشير مزدوجة الجانب متعددة القلوب مع كابل HDMI مجرد أعلاهاأسطوانات قص الخيوط والعصر مع أنابيب هوائية على مجموعة الشفراتلقطة قريبة من تركيبة الشفرات تقطع غلاف كابل متعدد القلوبأطراف كابلات HDMI وUSB مجردة بأسلاك قلب ملونة مكشوفةجدول معلمات WPM-012 بأبعاد 430x240x190 mm ووزن 16 kgمنظر تحليلي جانبي أيسر يحدد مدخل الهواء ومشبك الغطاء وأسطوانتي هواءخمس نقاط ميزات مرقمة تصف التقشير المزدوج الجانب وتصميم الشفرةمنظر ثلاثي الأرباع لآلة التقشير بغطاء مفتوح يظهر مجموعة الشفراتمنظر أمامي لآلة التقشير مع أنابيب هوائية وبكرات مخططة وكتلة شفرات
