الطراز WPM-315 آلة تجريد هوائية لكابلات بقطر خارجي من 0 إلى 20 mm، وبطول تجريد أقصى 150 mm، مبنية على قاعدة 1100 mm. تولد 84–196 kgf عند الشفرة من هواء بضغط 0.5–0.7 MPa، وتُورَّد لتغذية 220 V/50 Hz أو 110 V/60 Hz.

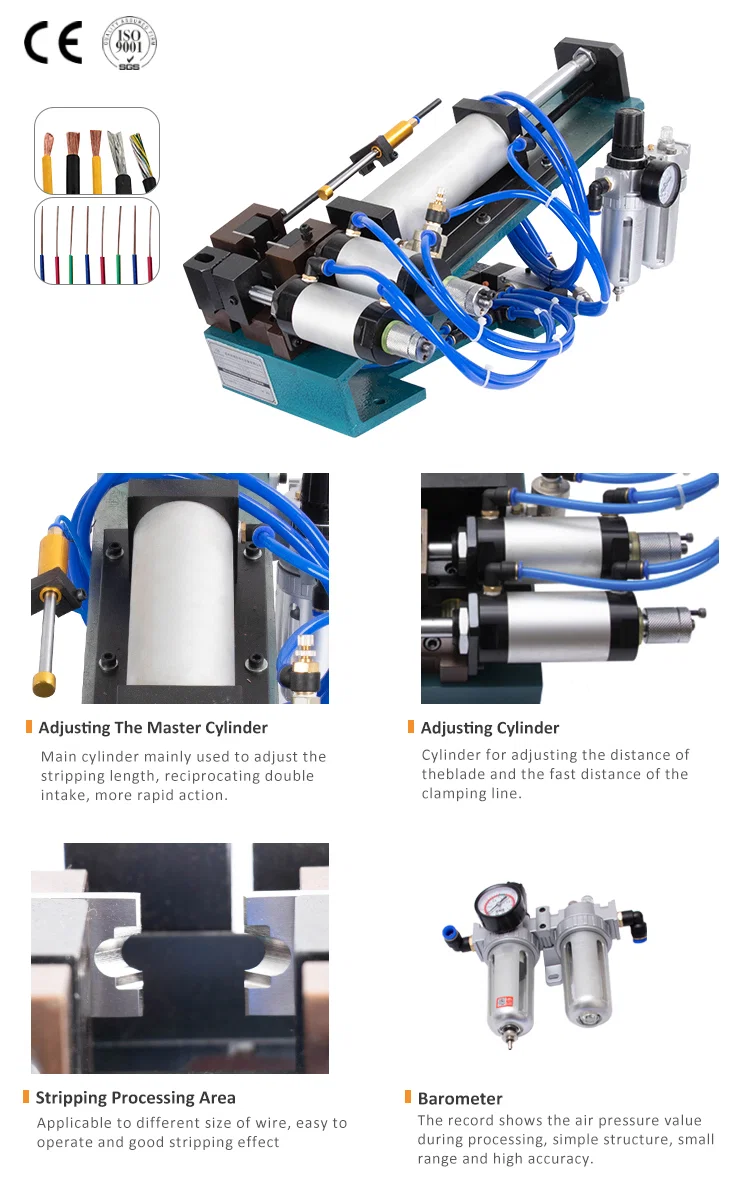

عند قطر 20 mm تنزلق الأدوات اليدوية ويصبح ضغط الشفرة غير منتظم، وتحتاج نافذة 150 mm إلى عدة تمريرات قلّ أن تتحاذى. يركب WPM-315 أسطوانة أفقية كبيرة التجويف على قاعدة 1100 mm لقيادة عربة السحب، مع أسطوانات أصغر عند رأس الشفرة للتثبيت والقطع. ويوجد على الهيكل مرشح-منظم هواء بمقياس، فيُضبط ضغط الخط ويُقرأ عند الآلة لا عند الحائط، وتبدأ الدورة بدواسة قدم تترك اليدين على الكابل.
يتشارك الطرازان 315 وWPM-330 النطاق نفسه 0–20 mm والهيكل نفسه بوزن 65 kg وأبعاد 1100 × 550 × 450 mm؛ والفرق في مشوار العربة، 150 mm مقابل 330 mm في الطراز 330. ويبلغ WPM-416 قطر 30 mm لكن بطول تجريد 150 mm فقط ووزن 50 kg، فالاختيار بين 315 و416 يقوم على القطر، وبين 315 و330 على طول التجريد.
الميزات الرئيسية
1.قطر خارجي 0–20 mm وطول تجريد 150 mm، تقوده أسطوانة أفقية كبيرة التجويف على قاعدة 1100 mm.
2.قوة شفرة 84–196 kgf عند 0.5–0.7 MPa، تكفي لقطع أغلفة XLPE وPVC الصلبة على كابل 20 mm في شوط واحد.
3.مرشح-منظم هواء بمقياس ضغط مركب على الهيكل، فيُضبط ضغط العمل ويُقرأ عند الآلة.
4.بدء الدورة بدواسة القدم يحرر اليدين لإمساك الكابل متحد المحور مع رأس الشفرة أثناء التثبيت والسحب.
5.أسطوانات تثبيت وقطع منفصلة عند رأس الشفرة؛ وعمق الشفرة يُضبط ببراغي مصدّ على كتلة الرأس.
6.هيكل مصبوب بوزن 65 kg على قاعدة 1100 × 550 × 450 mm، مستقر تحت سحب 196 kgf كاملاً دون تثبيت بالبراغي.
المواصفات الفنية
| المعيار | المواصفات |
|---|
| الطراز | WPM-315 |
|---|
| نوع الآلة | آلة تجريد أسلاك هوائية |
|---|
| قطر السلك | 0–20 mm |
|---|
| طول التجريد الأقصى | 150 mm |
|---|
| ضغط الهواء | 0.5–0.7 MPa |
|---|
| قوة الشفرة | 84–196 kgf |
|---|
| الجهد | 220 V/50 Hz، 110 V/60 Hz |
|---|
| الأبعاد | L1100 × W550 × H450 mm |
|---|
| الوزن | 65 kg |
|---|
نظرة عامة على مجموعة الطرازات
تتشاطر آلات التجريد الهوائية الخمس مبدأ العمل نفسه. يوضح الجدول الفروق في السعة والقوة والمساحة المشغولة لاختيار المقاس المطابق لنطاق الأسلاك.
| المعيار | WPM-305 | WPM-310 | WPM-315 | WPM-330 | WPM-416 |
| نطاق قطر السلك | 1–5 mm | 1–10 mm | 1–15 mm | 1–20 mm | 1–30 mm |
| طول التجريد | 3–50 mm | 3–100 mm | 3–150 mm | 3–330 mm | 3–150 mm |
| تجويف الأسطوانة | Ø40 | Ø50 | Ø60 | Ø60 | Ø80 |
| قوة تثبيت الشفرة | 31–37 kg | 49–115 kg | 84–196 kg | 84–196 kg | 165–300 kg |
| مصدر الطاقة | 220 V | 220 V | 220 V | 220 V | 220 V |
| الأبعاد (الطول×العرض×الارتفاع) | 40×30×27 cm | 48×33×28 cm | 60×42×36 cm | 110×55×45 cm | 80×62×55 cm |
| الوزن الصافي | 20 kg | 25 kg | 35 kg | 65 kg | 50 kg |
| التغليف | صندوق خشبي، تغليف تصدير قياسي |
التطبيقات
— تجميع الضفائر الثقيلة: كابلات بطارية وقدرة 16–35 mm² تُجرد 150 mm قبل عصر العروات.
— بناء المحولات ولوحات المفاتيح: كابل داخل بقطر 10–20 mm يُجهز للعروات الضغطية ووصلات التأريض.
— ورش السكك الحديدية والإشارات: كابل تحكم متعدد الأنوية بنوافذ غلاف طويلة لدخول الجلب.
— تصنيع معدات اللحام: كابل قطب 25–35 mm² يُجرد لموصلات القفل الكامي وDINSE.
— ورش تجميع الكابلات: دفعات متوسطة من كابل 20 mm حيث تغطي نافذة 150 mm غطاء الموصل.
