ماكينة قطع وتجريد كابلات مضفرة بالنايلون WPM-0-4

📅 2025-04-28 👁️ 1,718
  • موديل المنتج: WPM-0-4

  • المواصفات

    نوع الآلة: آلة قطع وتجريد كابلات النايلون المضفرة
    شاشة التحكم: شاشة LCD تعمل باللمس
    المحرك: محرك هجين
    وظيفة التوقف: توقف متوافق مع البشر
    تصميم التبريد: شبكة سطحية لتبديد الحرارة
    قطر السلك المقبول: 7.2 مم
    السرعة: أكثر من 5000 قطعة في الساعة
  • اطلب عرض سعر الآن

الطراز WPM-0-4 ماكينة أوتوماتيكية للقطع والتجريد بالحرارة، مخصصة للكابلات المضفرة بالنايلون. وتقطع 1-9,999 mm، وتجرّد 30 mm أماماً و30 mm خلفاً، وتقبل كابلاً حتى 7.2 mm في القطر بقطر قلب 0-5 mm، وتعمل عند 3,000-8,000 pcs/h على L = 100 mm بقدرة 400 W. والدفع بثماني عجلات، والمحرك من نوع هجين، والتحكم بحاسوب دقيق بشاشة لمس LCD، والوزن 32 kg.

الضفيرة النايلونية لا تُقطع بل تتنسّل: فالشفرة الباردة تفصل الشعيرات ويتحلل الطرف قبل تجعيد الطرف. ويقطع 0-4 بشفرة مسخّنة تلحم حد الضفيرة أثناء فصله، فيبقى طرف الغلاف مغلقاً خلال المناولة. ويغطي قبول القطر 7.2 mm كابلات الشحن والصوت وUSB المضفرة، وتمسك ثماني عجلات مدفوعة بالضفيرة دون سحق القلب تحتها. ويقتصر قطر القلب على 0-5 mm، وهي النقطة التي تستطيع عندها الشفرة المسخّنة الوصول إلى العزل دون ملامسة الموصل.

الطراز 0-4 هو ماكينة الكابلات المضفرة في هذه المجموعة. والطراز WPM-0-4M (450) يشترك في الهيكل وإنتاجية 3,000-8,000 pcs/h لكنه يعمل على سلك غير مضفر 0.1-4.5 mm2 بنافذة وسطية. أما 0-4 فهو النسخة المسخّنة للضفيرة النايلونية والكابل 7.2 mm. وفي الغلاف المضفر تترك ماكينة الشفرة الباردة، بما فيها 0-4M، طرفاً متنسّلاً، فيُحدد الاختيار بالغلاف لا بمقاس السلك.

الميزات الرئيسية

1. قطع وتجريد بشفرة مسخّنة: تُلحم الضفيرة عند حد القطع فلا يتحلل طرف مضفر بالنايلون بين التجريد والتجعيد.

2. قبول قطر كابل 7.2 mm بقطر قلب 0-5 mm، يغطي كابلات الشحن والصوت وUSB المضفرة دون تغيير التغذية.

3. طول قطع 1-9,999 mm بتجريد 30 mm أماماً و30 mm خلفاً، يُضبطان كقيمتين منفصلتين لنافذة طويلة عند طرف وتجريد قصير عند الآخر.

4. إنتاجية 3,000-8,000 pcs/h عند L = 100 mm بمحرك هجين 400 W، معلنة عند طول قطع محدد لا كذروة.

5. دفع بثماني عجلات يوزع الشد على الضفيرة، فيمنع انزلاق الغلاف ويحافظ على ثبات طول القطع على سطح مضفر لين.

6. تحكم بحاسوب دقيق بشاشة لمس LCD، وتفاوت (0.2 +/- 0.002 x L) mm، وهيكل 420 x 390 x 280 mm بوزن 32 kg يناسب خط طاولات.

المواصفات الفنية

المعلمةالمواصفات
الطرازWPM-0-4
نوع الماكينةماكينة أوتوماتيكية للقطع والتجريد بالحرارة
الوظيفةالقطع والتجريد بالحرارة
طول القطع1-9,999 mm
طول التجريدأمامي 30 mm / خلفي 30 mm
قبول قطر الكابل7.2 mm
أقصى قطر لقلب السلك0-5 mm
الإنتاجية3,000-8,000 pcs/h (L=100 mm)
القدرة400 W
الجهد220V/110V
نظام الدفعدفع بثماني عجلات
نظام التحكمحاسوب دقيق بشاشة لمس LCD
تفاوت القطع(0.2 +/- 0.002 x L) mm
الوزن32 kg
الأبعاد420 x 390 x 280 mm

التطبيقات

— كابلات الشحن والبيانات المضفرة: كابل USB وlightning مضفر بالنايلون بقطر 3.0-7.2 mm يُقطع إلى 1,000-1,500 mm مع لحم الضفيرة عند الطرفين.

— كابلات الصوت والسماعات: كابل مضفر 2-4 mm يُقطع ويُجرَّد حيث يظهر الطرف المتنسّل عند جسم القابس.

— أسلاك الأجهزة والمحركات الصغيرة المضفرة: كابل مضفر 4-7 mm يُقطع بالطول بنافذة ضفيرة 30 mm عند الطرف.

— كابلات الأجهزة القابلة للارتداء والملحقات: كابل مضفر رفيع يُقطع بأطوال قصيرة في دورة 3,000-8,000 pcs/h.

— كابلات التحكم الصناعية المضفرة: كابل مضفر 5-7.2 mm يُقطع بأطوال ثابتة حيث يجب أن تبقى الضفيرة مغلقة تحت الغدة.

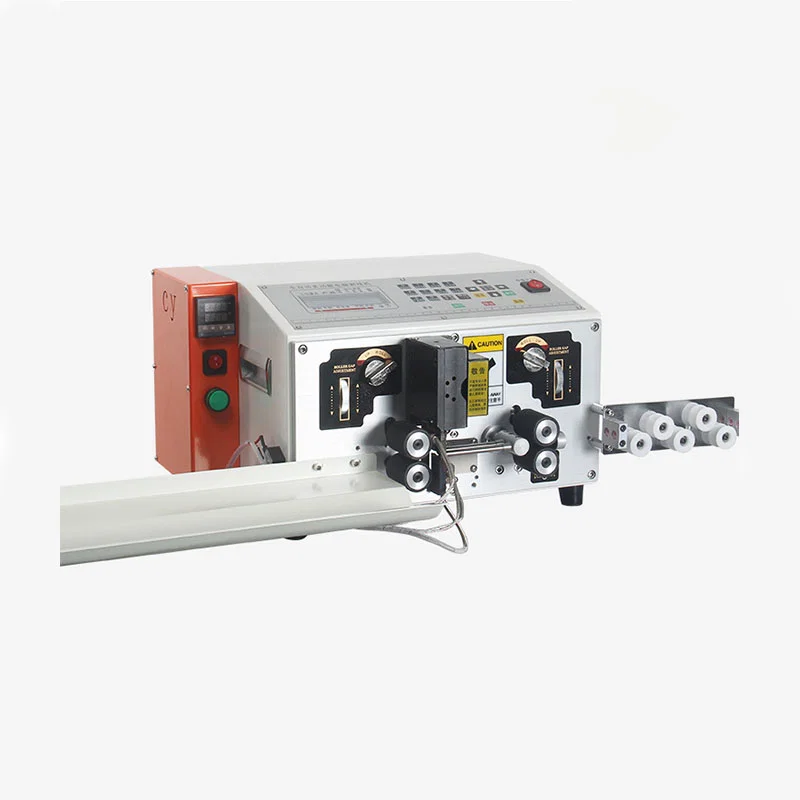

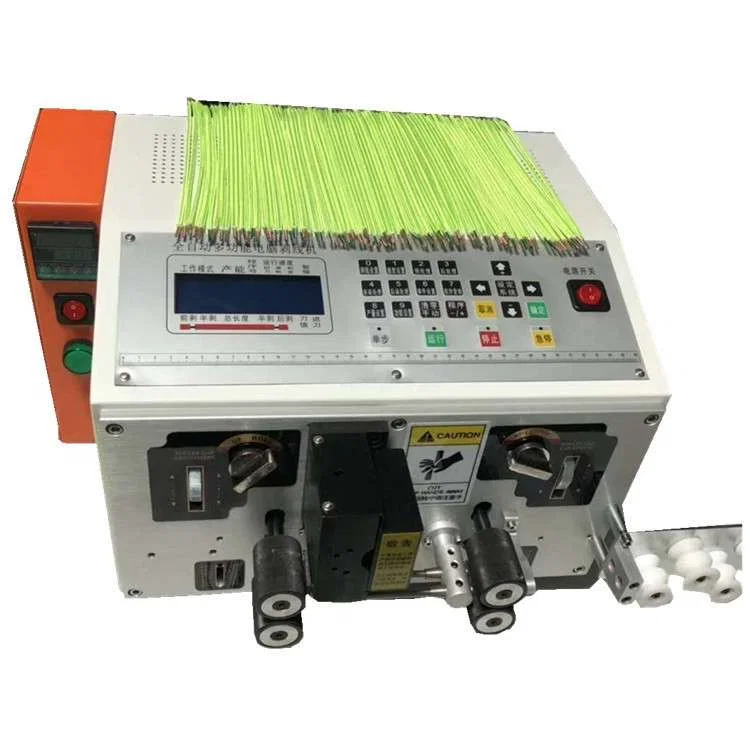

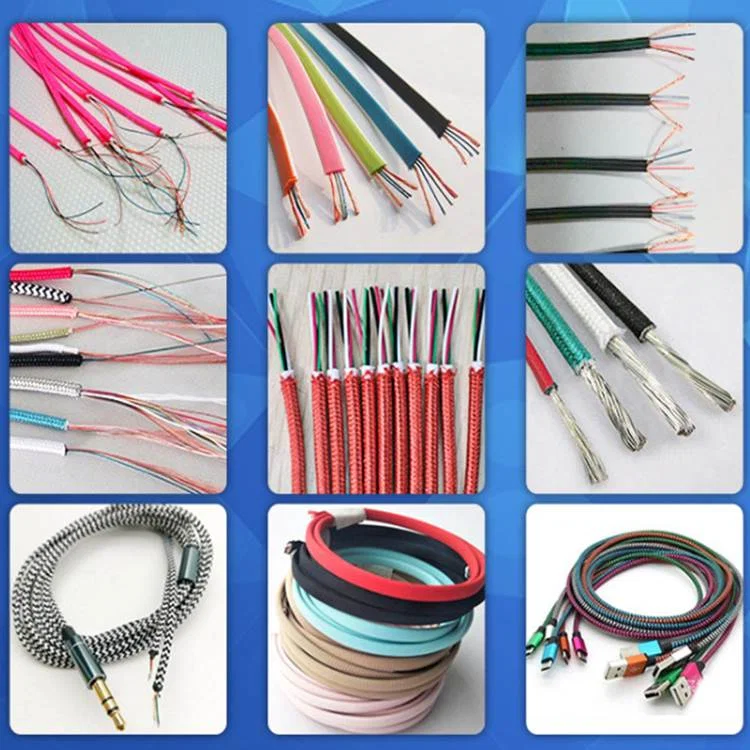

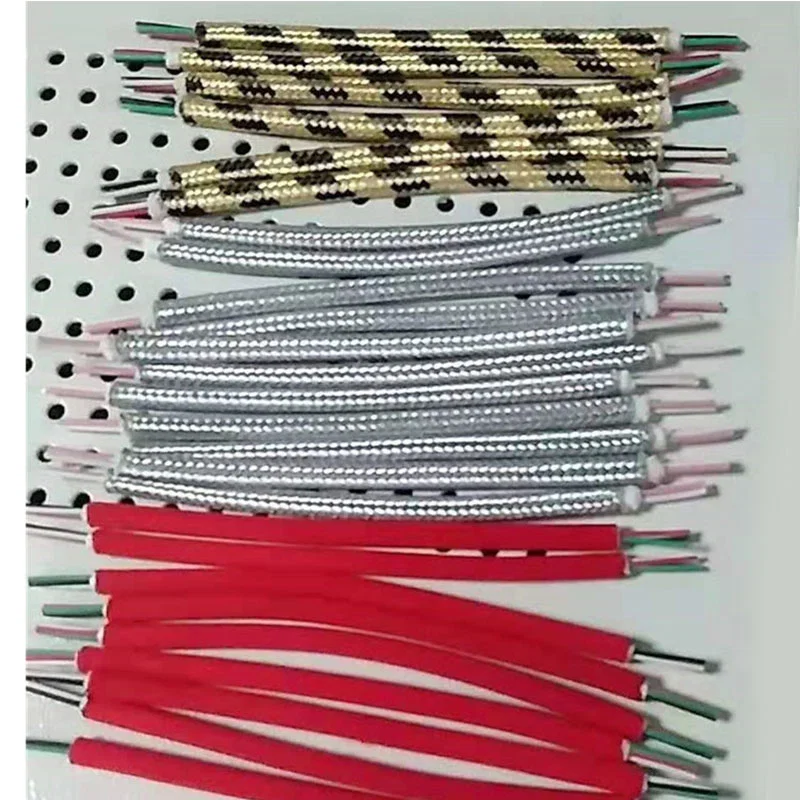

Automatic nylon braiding cable cutting and stripping machine with discharge trayRows of cut braided cables in gold, silver and red with exposed conductorsClose-up of stripped silver braided cable ends with red and black wiresTwelve red braided wires stripped at both ends to bare metalCollage of braided, ribbon and audio cable samples processed by the machineBraided cable stripping machine with a stack of stripped green wires
