دليل تشغيل شاشة اللمس لآلة لف وربط الكابلات الأوتوماتيكية سلسلة JW-CRT

جدول المحتويات
1.  مقدمة تشغيل الشاشة اللمسية
2.  واجهة التشغيل
2.1  نظرة عامة على إعدادات المعلمات

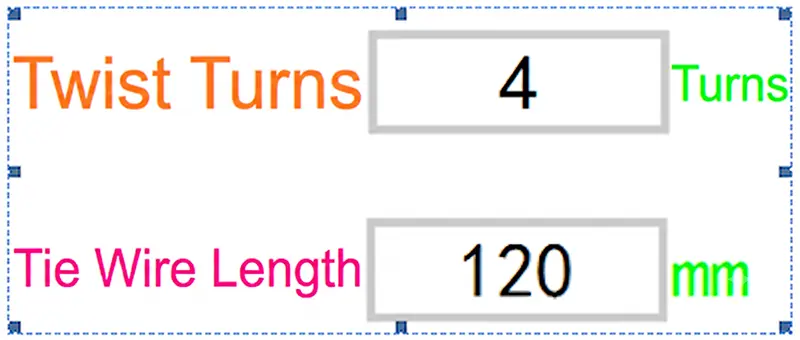

2.2  معلمات آلية الربط
2.3  معلمات آلية اللف
2.4  أزرار التنقل
3.  واجهة الاختبار اليدوي / النبضي
3.1  وظائف الاختبار النبضي
3.2  تبديل وضع اللف
3.3  طريقة تمرير شريط الربط

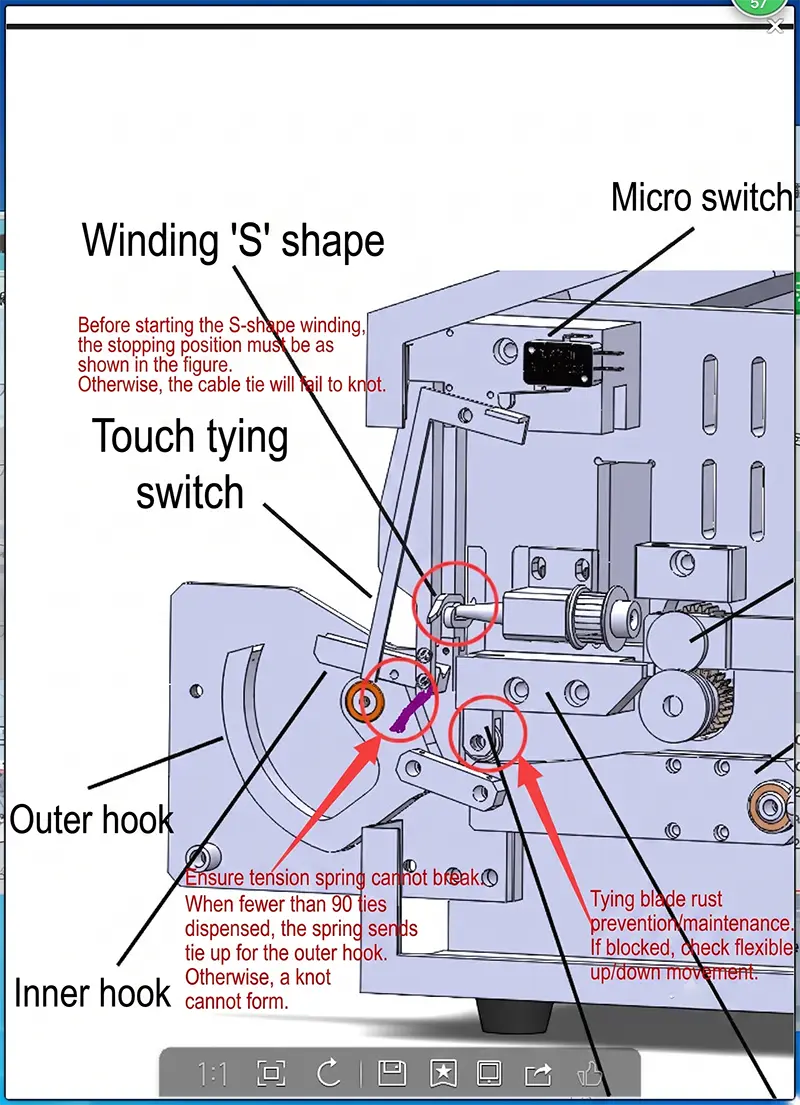

4.  الصيانة والتشحيم

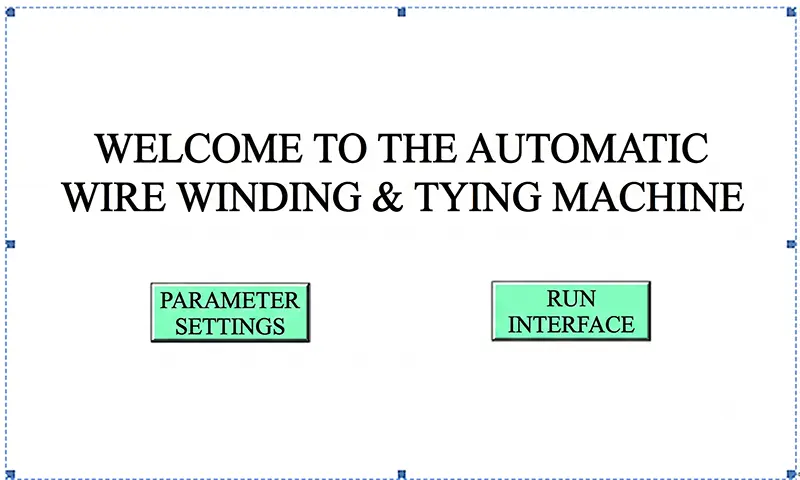

1. مقدمة تشغيل الشاشة اللمسية
عند تشغيل الجهاز، ستظهر الشاشة اللمسية واجهة البدء. يتم ضبط المعلمات الداخلية للمصنع مسبقًا من قبل الشركة المصنعة وهي محمية بكلمة مرور. لا يحتاج المشغلون إلى الوصول إلى إعدادات المصنع أثناء التشغيل العادي.
إعدادات المصنع محمية بكلمة مرور. قد تؤثر التعديلات غير المصرح بها على المعلمات الداخلية على أداء الجهاز وسلامته.

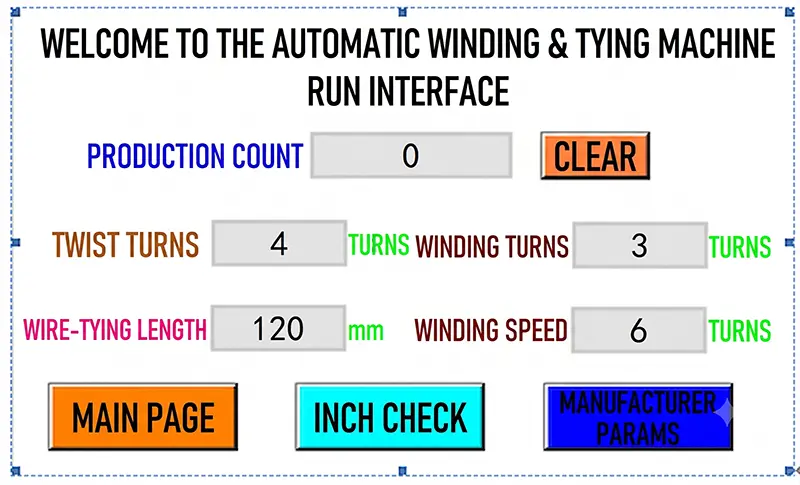

2. واجهة التشغيل

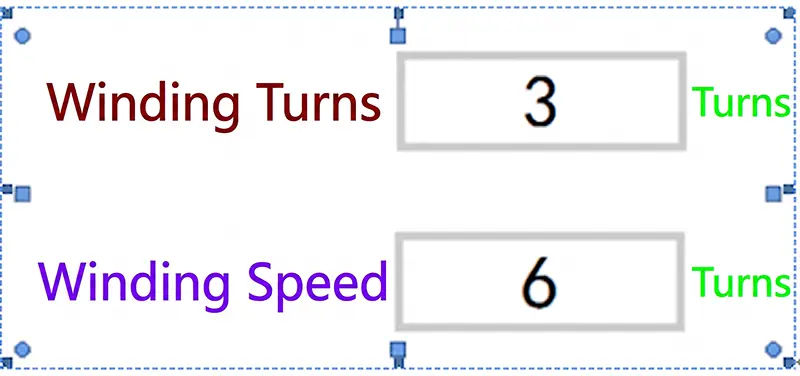

واجهة التشغيل هي شاشة التشغيل الرئيسية التي تظهر أثناء تشغيل الجهاز. توفر الوصول إلى جميع إعدادات المعلمات لآليتي اللف والربط.

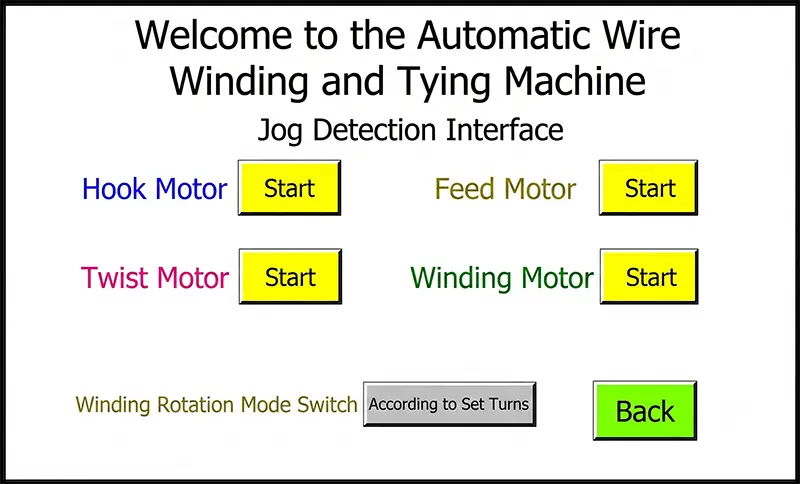

3.1 وظائف الاختبار النبضي
عناصر التحكم اليدوية التالية متاحة:
•  محرك التغذية (تمرير شريط الربط): يُستخدم لتمرير أشرطة الربط الجديدة. يتحكم التشغيل النبضي في تغذية سلك الربط للأمام للاستبدال.
•  محرك اللف - وضع عدد اللفات المحدد: اضغط على دواسة القدم مرة واحدة؛ يدور محرك اللف بعدد اللفات المكونة بعد ضغطة واحدة على دواسة القدم، ثم يتوقف تلقائيًا.
•  محرك اللف - الوضع المستمر: استمر في الضغط على دواسة القدم؛ يدور محرك اللف بشكل مستمر. حرر الدواسة للتوقف فورًا.

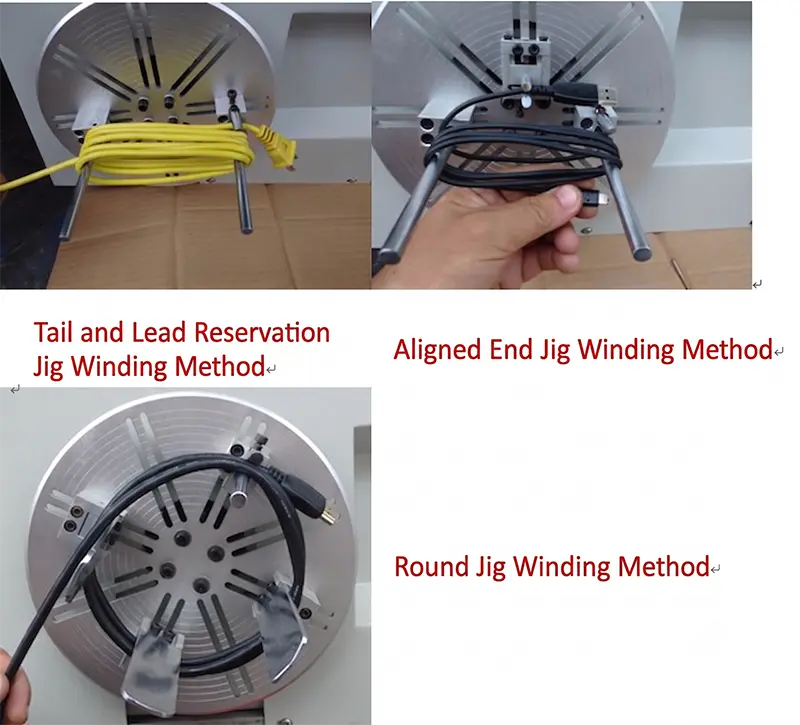

3.2 تبديل وضع اللف
يمكن التبديل بين وضعي تشغيل للف:
•  وضع عدد اللفات المحدد: اضغط على دواسة القدم مرة واحدة؛ يدور محرك اللف لعدد اللفات المحددة ويتوقف تلقائيًا.
•  الوضع المستمر: استمر في الضغط على دواسة القدم؛ يدور محرك اللف بشكل مستمر. حرر الدواسة للتوقف فورًا.

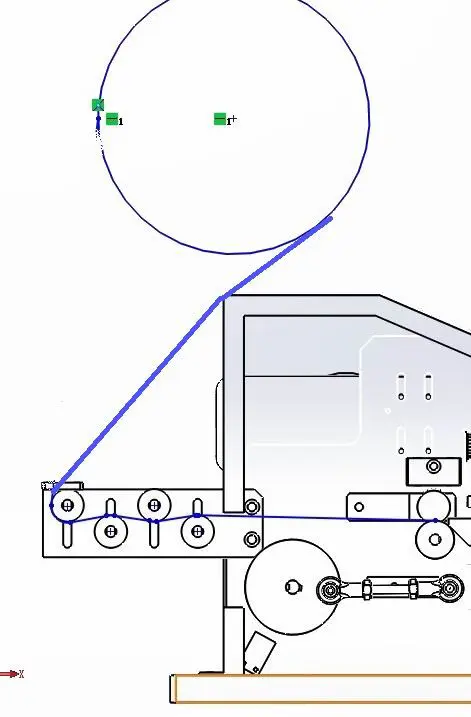

3.3 طريقة تمرير شريط الربط
اتبع الرسوم التوضيحية أدناه لإجراء تمرير شريط الربط الصحيح:






تحذير: يجب تمرير شريط الربط عبر بكرات التغذية في اتجاه واحد ثابت دون طي أو عكس أو التواء. إذا انطوى شريط الربط أو عكس اتجاهه، فسينحرف السلك المغذى إلى اليمين، مما يتسبب في تفويت خطاف الربط لشريط الربط، مما يؤدي إلى فشل الربط.
إذا كانت لديك أي أسئلة أو واجهت مشكلات غير مشمولة في هذا الدليل، فيرجى الاتصال بفريق الدعم الفني لدينا للحصول على المساعدة.
