آلة لف الكابلات في بكرات دائرية 150-300 mm WPM-RT-02T

📅 2025-04-28 👁️ 1,283
  • موديل المنتج: WPM-RT-02T

  • المواصفات

    نوع الماكينة: آلة لف وتثبيت تلقائية
    رقم الموديل: WPM-RT-02T
    مناسبة للكابلات: AC/DC/USB
    نوع الربط: ربط مزدوج
    أقصى طول خط: ≤14 متر
    أقصى قطر سلك: ≤10 مم
    القطر الداخلي للدائرة: 150-300 مم
    قطر الربط: ≤40 مم
    طول الرأس: 60-200 مم
    طول الذيل: 60-150 مم
    كفاءة الإنتاج: ≤1000 قطعة/ساعة
    وزن شريط الربط: ≤7.5 كجم/لفة
    الضغط المطبق: 0.55-0.65 ميجا باسكال
    الجهد الكهربائي: 220 فولت 5 أمبير
    استهلاك الطاقة: ≤2800 واط
    أبعاد الماكينة: 1150×755×1600 مم
    وزن الماكينة: حوالي 230 كجم
  • اطلب عرض سعر الآن

تلف WPM-RT-02T كابلاً حتى 10 mm في حزمة دائرية كبيرة وتربطها بربطتين. والدائرة الداخلية من 150 إلى 300 mm، وتُربط الحزمة عند قطر يصل إلى 40 mm، وتحمل الحزمة الواحدة حتى 14 m من الكابل.

مسار 14 m من كابل 10 mm يشكّل حلقة ثقيلة لا تبقى مغلقة أثناء إدارة ربطة حولها يدوياً، وعادة يلزم إضافة الربطة الثانية والحلقة ترتفع. وتبقي RT-02T الحلقة على الطاولة وتضع الربطتين قبل التحرير. والإنتاجية المقدرة حتى 1000 pcs/h على تغذية 220 V 5 A.

وهي النظير كبير الحلقة لـRT-02S: قطر داخلي 150-300 mm وكابل 10 mm مقابل 60-90 mm و1.5-5 mm. وكلتاهما آلتا ربط مزدوج دائريتان تصنَّفان عند 1000 pcs/h، فالقرار بينهما في حجم الحلقة الذي يستقبله الكرتون والوزن الذي يستطيع المشغّل رفعه، لا في زمن الدورة.

الميزات الرئيسية

1. لف دائري: يُوضع الكابل في حلقة على الطاولة ويُربط على المحيط، فتنتج حزمة مسطحة بمركز مفتوح.

2. حجم البكرة: دائرة داخلية 150-300 mm، وحتى 14 m من الكابل لكل حزمة.

3. نطاق سلك حتى قطر 10 mm، يغطي كابلات AC وDC وUSB الثقيلة.

4. ربط مزدوج: تُوضع ربطتان حول الحلقة وتُغلقان عند قطر ربط يصل إلى 40 mm.

5. مقدرة حتى 1000 pcs/h، مع عمل رأسي الربطة على الحلقة في دورة واحدة.

6. التشغيل: 220 V 5 A، قدرة حتى 2800 W، أبعاد 1150 طول x 755 عمق x 1600 ارتفاع mm، وزن 230 kg، مع طاولة اللف ومحطتي الربط داخل إطار محمي.

المواصفات الفنية

المعاملالمواصفة
رقم الطرازWPM-RT-02T
أنواع الكابلات المناسبةAC / DC / USB
أقصى طول سلك≤ 14 m
أقصى قطر سلك≤ 10 mm
القطر الداخلي للحلقة150 - 300 mm
قطر الربط≤ 40 mm
كفاءة الإنتاج≤ 1000 pcs/h
قدرة الآلة≤ 2800 W
الجهد220 V 5 A
أبعاد الآلة1150 طول x 755 عمق x 1600 ارتفاع mm
وزن الآلة230 kg

التطبيقات

— تجميع أسلاك القدرة: أسلاك 10 mm حتى 14 m تُلف في حلقات 150-300 mm.

— تغليف أسلاك التمديد: مسارات طويلة تُحزَم كحلقة مسطحة لكراتين التجزئة.

— إمداد الكابلات الصناعي: أطوال مقطوعة تُحلَّق وتُربط بربطتين للتسليم إلى الموقع.

— تصنيع الأجهزة: أطقم أسلاك ثقيلة تُحزَم في نهاية الخط.

— المناولة المخزنية: كابل المخزون يُعاد حزمه بقطر حلقة ثابت للتخزين.

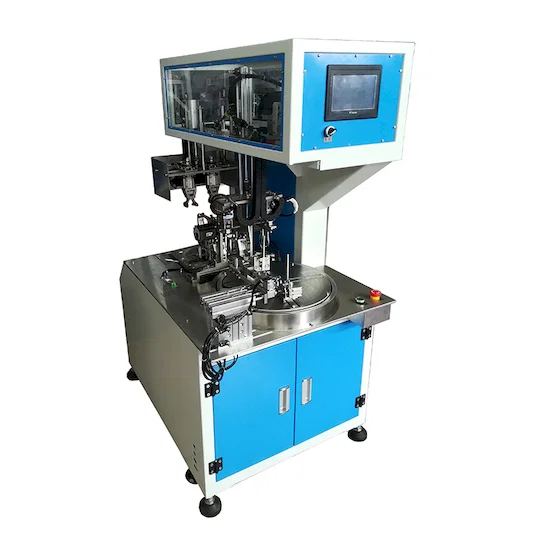

آلة اللف الأوتوماتيكية WPM-RT-02T مع علامة CE ولوحة LCD وتفاصيل الدفع رباعي العجلات والشفرةحزم أسلاك زرقاء وحمراء بأطراف نحاسية مكشوفة، ملتفة ومربوطة
