قالب عصر أطراف العلم JST للعصر الأفقي والرأسي JW-AP20
قالب عصر أطراف العلم JST للعصر الأفقي والرأسي JW-AP20 Thumb

قالب عصر أطراف العلم JST للعصر الأفقي والرأسي JW-AP20

📅 2025-04-28 👁️ 636

JW-AP20 قالب عصر أطراف علم JST لمغذيات آلات الأطراف، بعصر أفقي ورأسي. صُنع القالب بصيغة OTP بشكل U وهو متوافق مع أطقم OTP بشكل U.

الكتلة الأمامية مجوّفة لتفتح حلقاً بعرض يكفي جسم العلم، فيستقر الطرف جانبياً في القالب ويُقدَّم إلى المطرقة الأسطوانة لا العلم. والقاعدة ممتدة لحمل الطرف الأعرض دون تدلٍّ، فيبقى ارتفاع العصر متساوياً على عرض العلم. وهذا الفرق يفصله عن القالب المستقيم: القالب المستقيم لا يستطيع الإغلاق على طرف علم لأن جسم العلم يصطدم بالكتلة الأمامية.

يُستخدم حيث تتضمن الضفيرة أطراف علم لا يمكن تشغيلها على قالب مستقيم، ويستبدل قالب العلم في إطارات مغذيات JST القائمة. ولأن القالب خاص بشكل العلم، تحتاج البنية التي تحمل أطرافاً مستقيمة وعلم إلى قالبين مع إمكانية استخدام مغذٍ واحد.

الميزات الرئيسية

1. شكل قالب أطراف علم بفتحة أمامية مجوّفة لأجسام الأطراف الزاوية

2. مقطع قالب OTP بشكل U متوافق مع أطقم OTP بشكل U

3. عصر أفقي ورأسي لأطراف العلم

4. قاعدة ممتدة تسند مساحة العلم الأوسع وتحفظ تساوي ارتفاع العصر

5. تثبيت مطابق لمغذي أطراف JST كقالب مغذٍ

6. تغيير قالب خاص بالطرف داخل إطار مغذٍ قائم

المواصفات الفنية

المعاملالمواصفة
الطرازJW-AP20
الأطراف المتوافقةأطراف علم JST
شكل القالبقالب أطراف علم، OTP بشكل U
اتجاه العصرأفقي ورأسي
التثبيتقالب مغذي آلة أطراف
حالة الاستخدامتصنيع ضفائر الكابلات الصناعية

التطبيقات

— مكابس مغذيات JST التي تعصر أطراف علم، حيث يخرج السلك من الأسطوانة بزاوية قائمة على محور الطرف

— بنيات ضفائر تحمل أطرافاً مستقيمة وعلم وتنتقل بين القوالب على إطار مغذٍ واحد

— أسلاك اللوحات والمعدات حيث تُستخدم أطراف العلم في وصلات بزاوية قائمة

— استبدال قالب علم متآكل على مغذٍ JST قائم دون تغيير الإطار

— تجميعات فرعية للسيارات حيث تُعصر أطراف العلم قرب جسم موصل

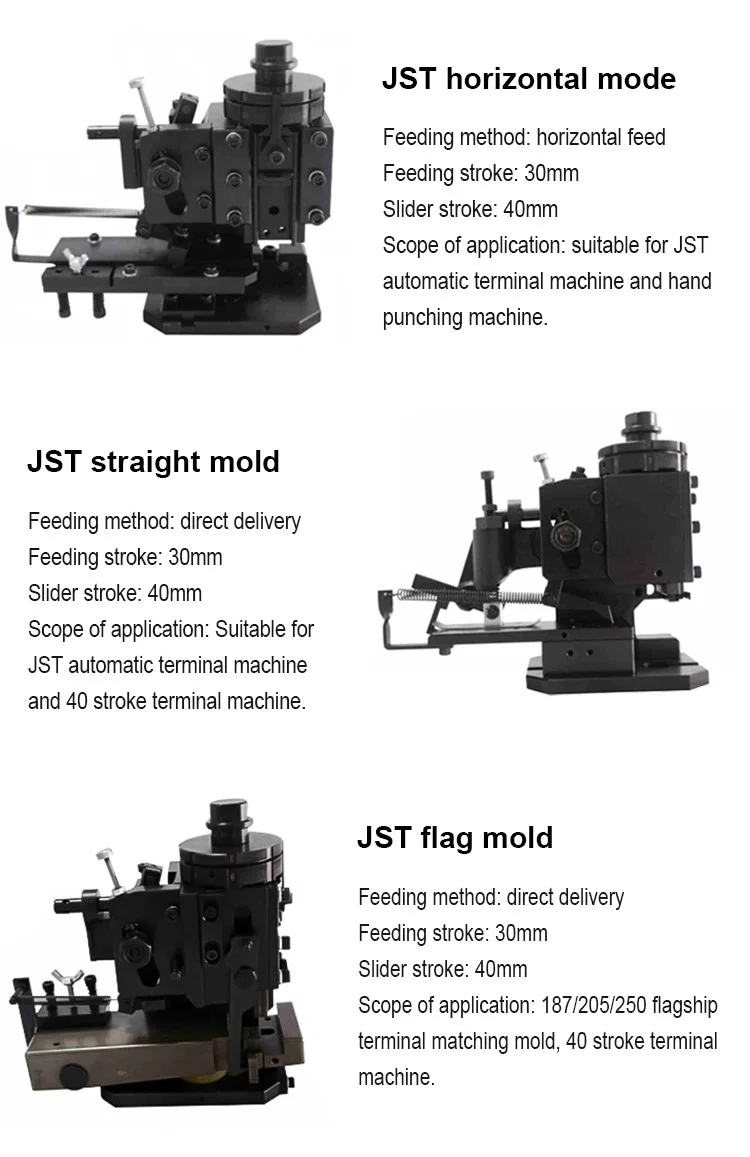

JST flag terminal crimping mold at bottom, with horizontal and straight molds above
