آلة ثني الحلقات والخطافات من الأسلاك 1-6 mm² JW-ST02
آلة ثني الحلقات والخطافات من الأسلاك 1-6 mm² JW-ST02 Thumb

آلة ثني الحلقات والخطافات من الأسلاك 1-6 mm² JW-ST02

📅 2025-04-28 👁️ 2,317
  • موديل المنتج: JW-ST02

  • المواصفات

    نوع الآلة: آلة ثني حلقات خطاف عالية الدقة
    حجم السلك: 1-6 مربع
    أنواع التشكيل: شكل حرف U، شكل دائري
    التحكم: مفتاح لمس لضبط المعلمات
    الميزات: ثني دقيق، تشكيل لمرة واحدة، توفير الوقت
    التطبيق: صناعات الأجهزة والأسلاك المعدنية
  • اطلب عرض سعر الآن

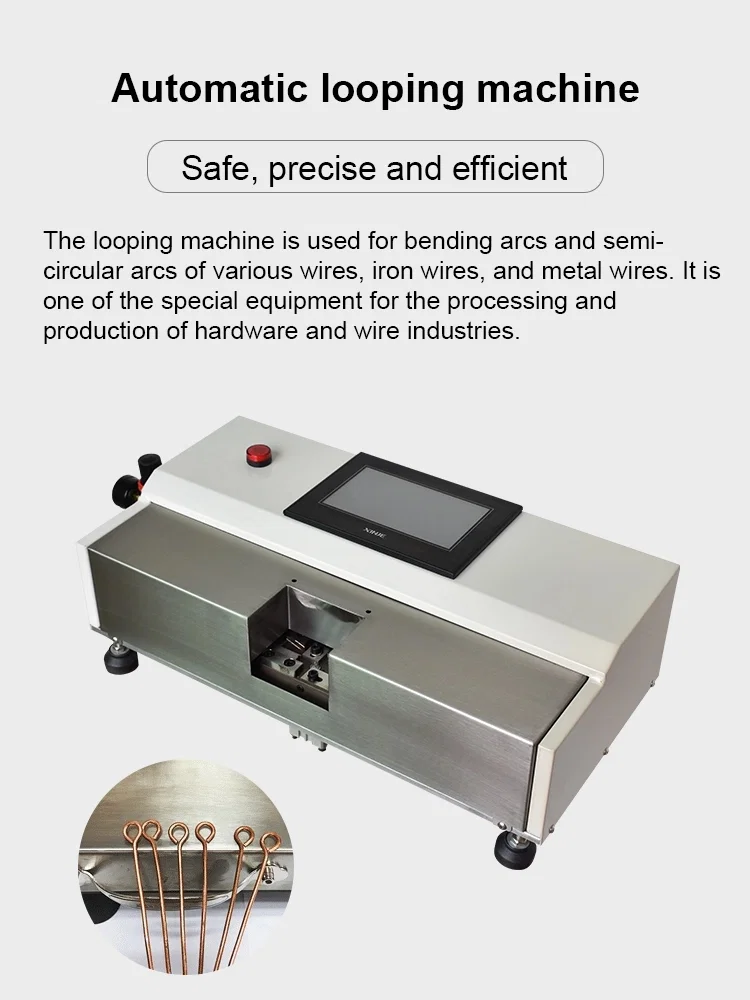

تشكّل JW-ST02 خطافات وأشكال U وحلقات كاملة وأقواساً وأنصاف أقواس من سلك معدني 1-6 mm2 في دورة واحدة. رأس التشكيل يعمل بالهواء، وتُدخل بيانات الثني على شاشة اللمس، ويُضبط ضغط العمل على الصمام والمقياس في جانب الآلة.

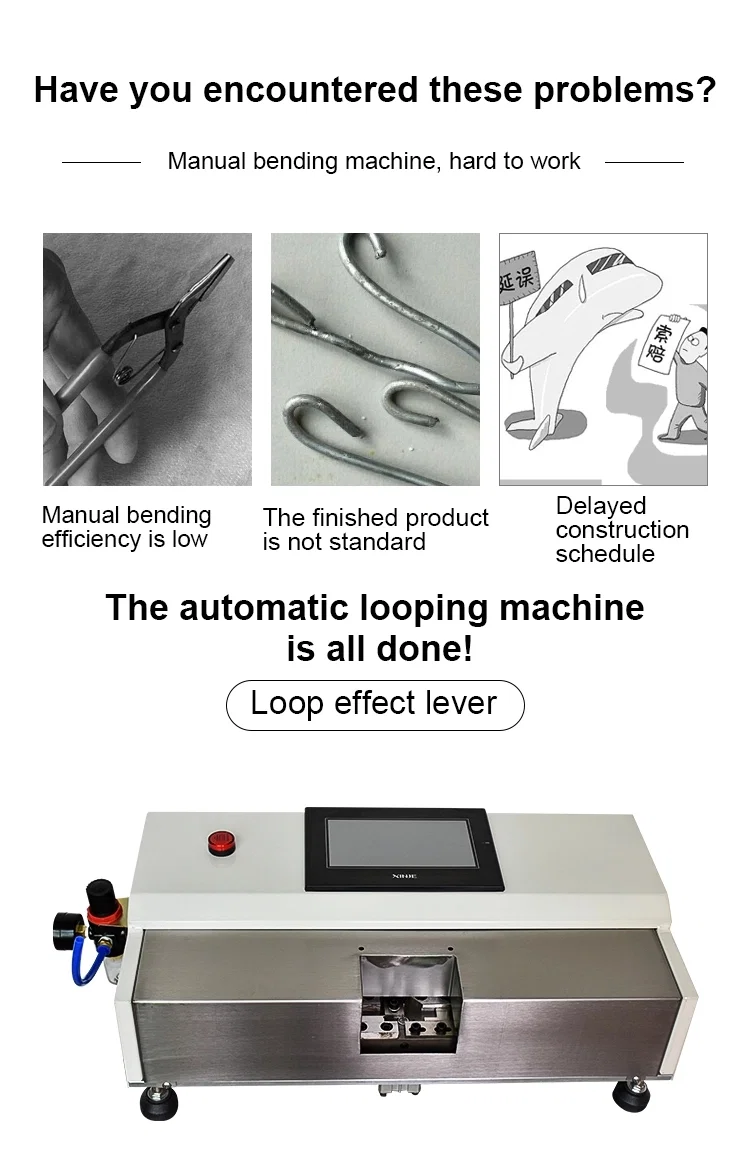

يعطي الثني اليدوي على قالب مسامير نصف قطر مختلفاً في كل مرة ويحتاج عادةً إلى عملية ثانية لإغلاق الحلقة. هنا يشكّل الرأس الهوائي السلك حول القالب في شوط واحد وتخرج القطعة منجزة؛ ولأن بيانات الثني تُدخل كأرقام على الشاشة، تُضبط الدفعة التالية بالقيم نفسها لا بعينة تُرفع إلى الضوء.

الآلة تثني فقط: لا تقطع ولا تجرد ولا تقوّم، وذلك ما يميزها عن آلة التجريد JW-ST03 وقاطع الحبال السلكية CT01. وضمن المدى هي الوحدة المخصصة لحلقات الأذن والخطافات S ومقابض الأسلاك، لا لتحضير أطراف الموصلات.

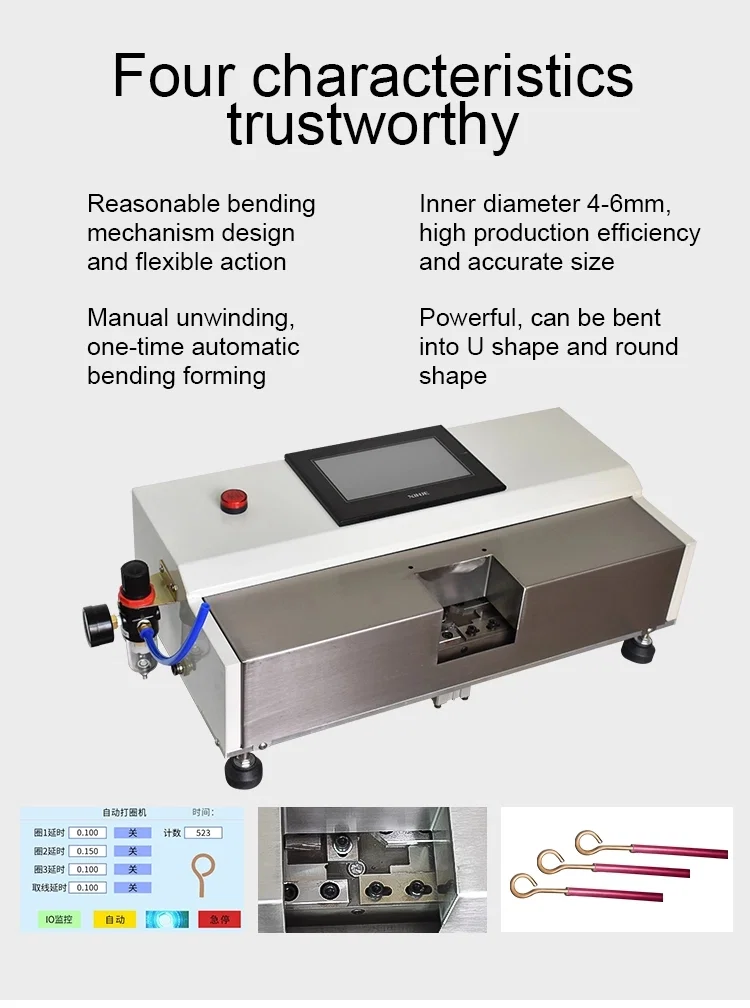

الميزات الرئيسية

1. مدى أسلاك 1-6 mm2، يغطي الأسلاك الحديدية والأسلاك غير الحديدية المستخدمة في قطع العُدد المعدنية.

2. تشكيل شكل U والحلقة الدائرية والقوس ونصف القوس في دورة واحدة دون تمريرة إغلاق ثانية.

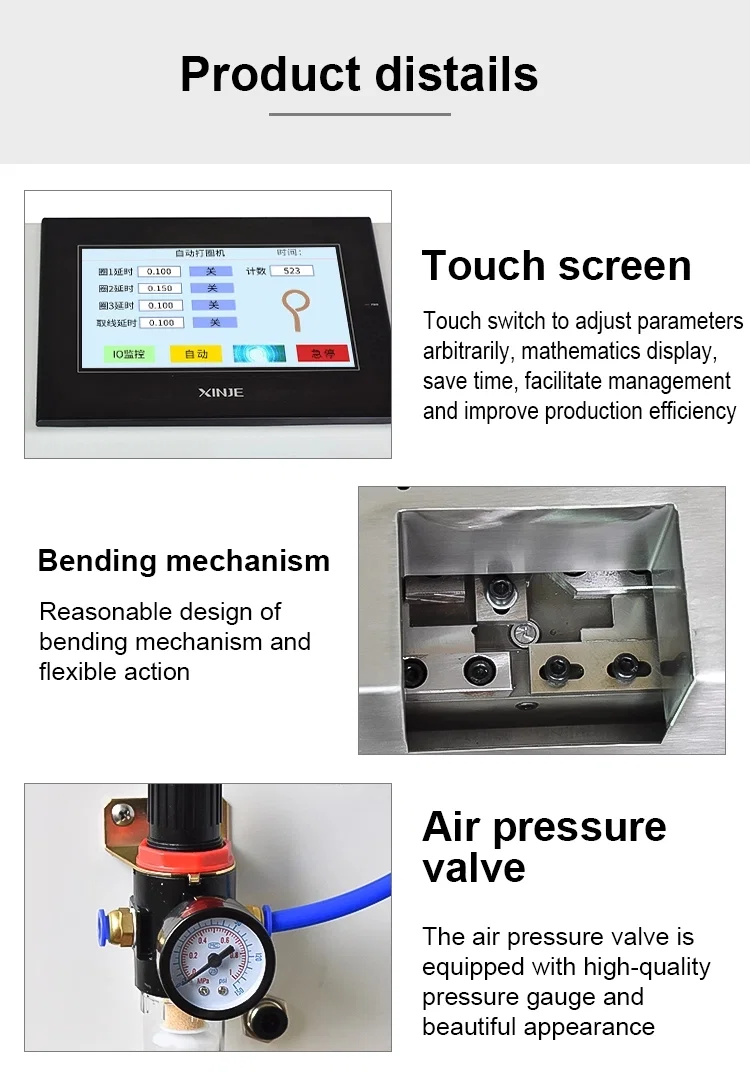

3. شاشة لمس بإدخال رقمي لمعاملات الثني، فتُستدعى الأعمال المتكررة بدلاً من إعادة ضبطها بالتجربة.

4. رأس تشكيل هوائي بصمام ضغط ومقياس، يضبط القوة حسب مقاس السلك لا حسب قوة المشغل.

5. زر إيقاف طارئ أحمر على اللوحة العلوية وأقدام قابلة للضبط لتسوية الآلة على طاولة غير مستوية.

6. كتلة قالب غائرة خلف لوحة أمامية من الفولاذ المقاوم للصدأ المصقول، فيُغذى السلك عند ارتفاع الطاولة وتسقط القطعة المشكلة بحرية.

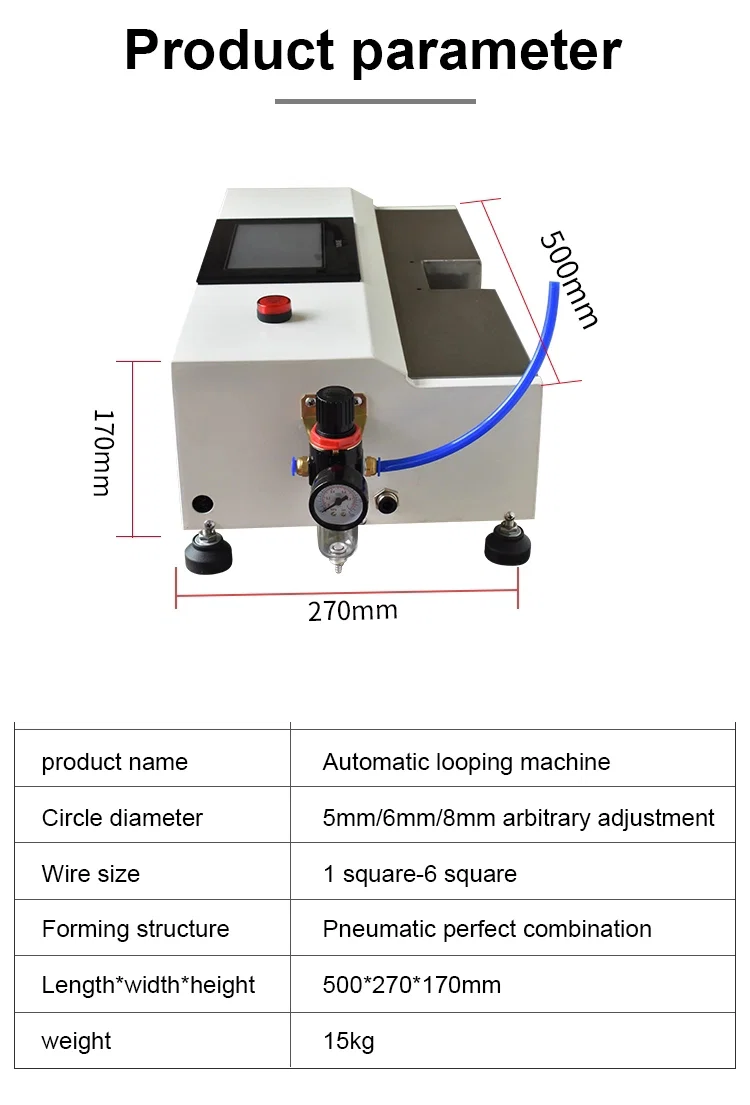

المواصفات الفنية

المعاملالمواصفة
الطرازJW-ST02
نوع الآلةآلة ثني خطافات وحلقات هوائية
مدى مقاس السلك1-6 mm2
قدرة الثنيشكل U، حلقة دائرية، أقواس، أنصاف أقواس
التشغيلتشكيل مرة واحدة
التحكممفتاح لمس بشاشة رقمية
نظام القدرةصمام ضغط هواء مع مقياس ضغط
توافق الموادسلك حديدي، سلك معدني، أسلاك متنوعة

التطبيقات

— مصانع العُدد المعدنية: خطافات S وحلقات أذن من سلك حديدي تُشكّل في دورة واحدة.

— العرض والأرفف: خطافات سلكية وحوامل U لأنظمة الألواح المثقبة والرفوف.

— إنتاج السلال والعربات السلكية: مقابض وحلقات حافة تُثنى على الرأس الهوائي.

— الحدائق والسياجات: أطراف حلقية ومقاطع أقواس على أسلاك مغلفة.

— ملحقات الملابس: قطع سلكية بخطاف وحلقة للعلاقات وحوامل العرض.

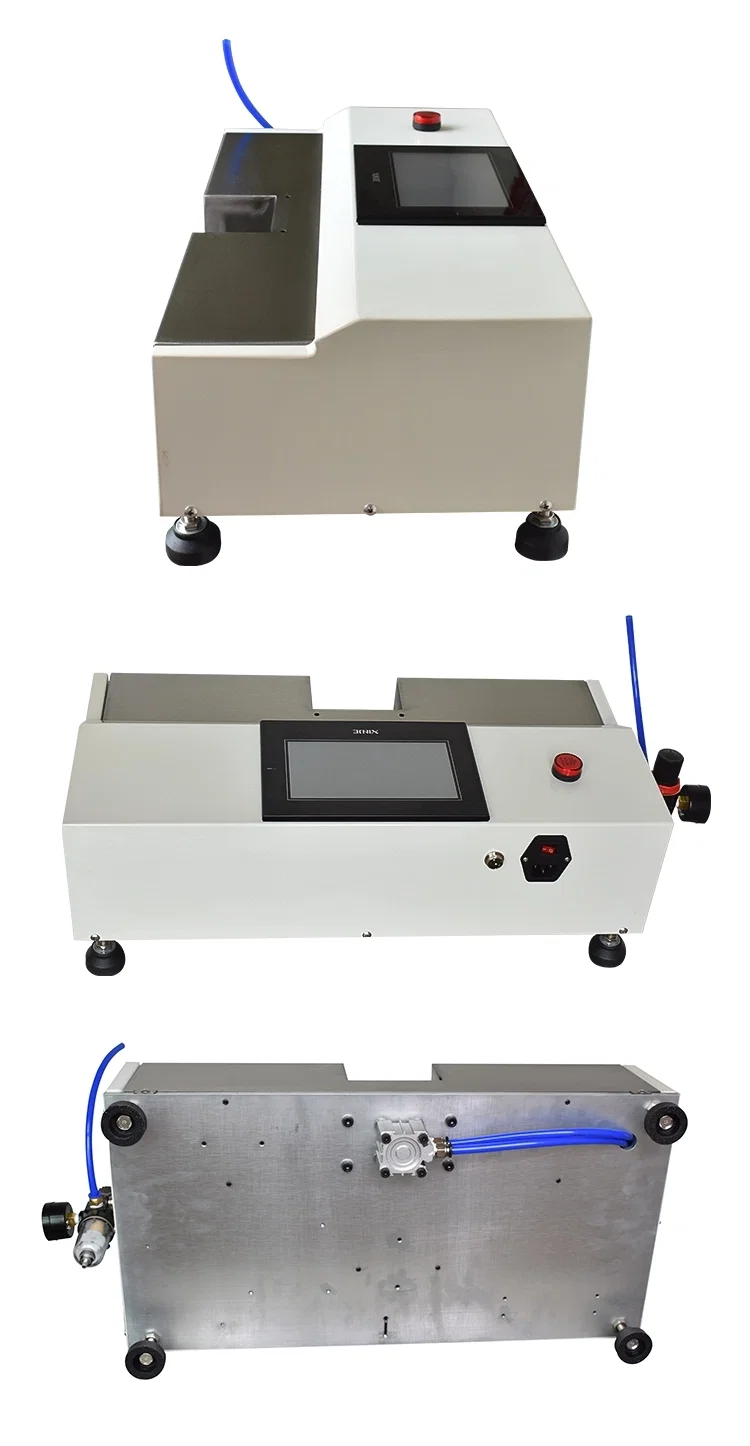

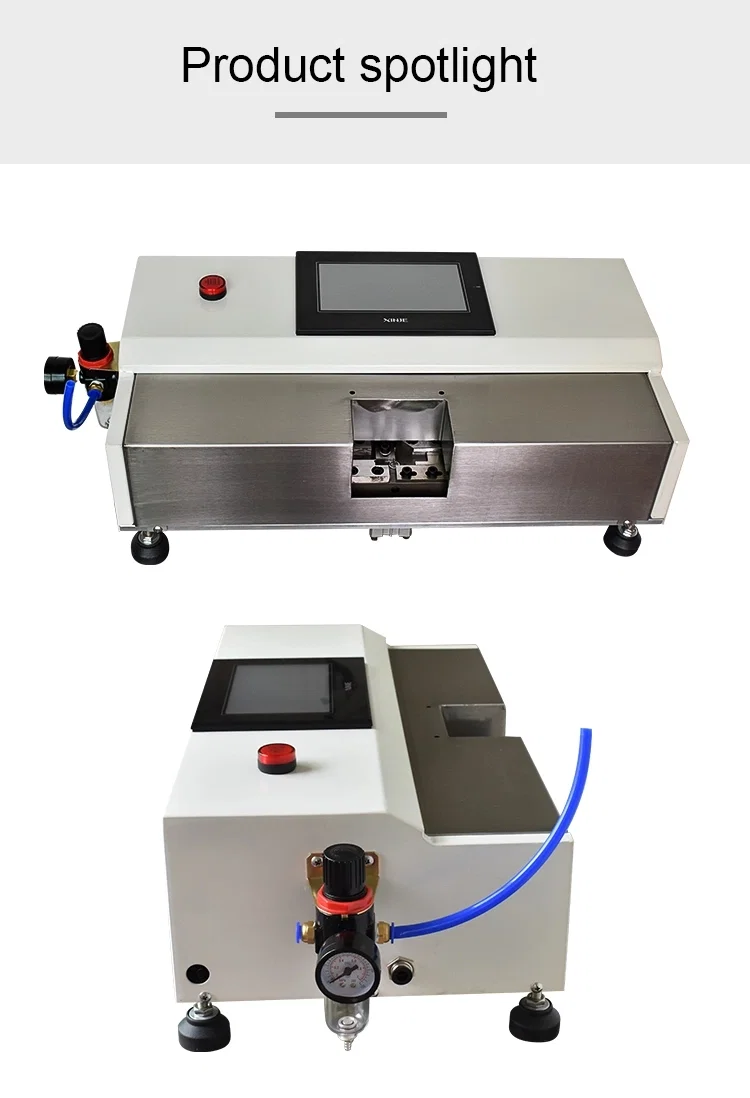

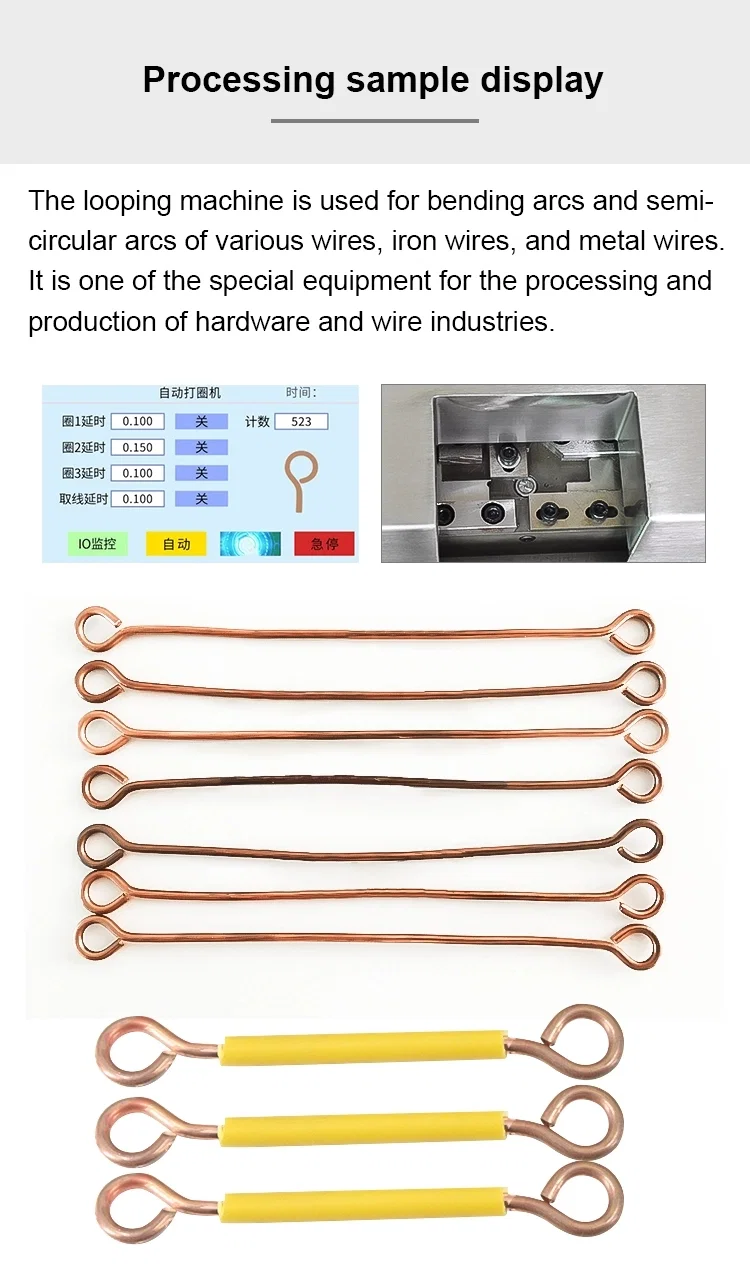

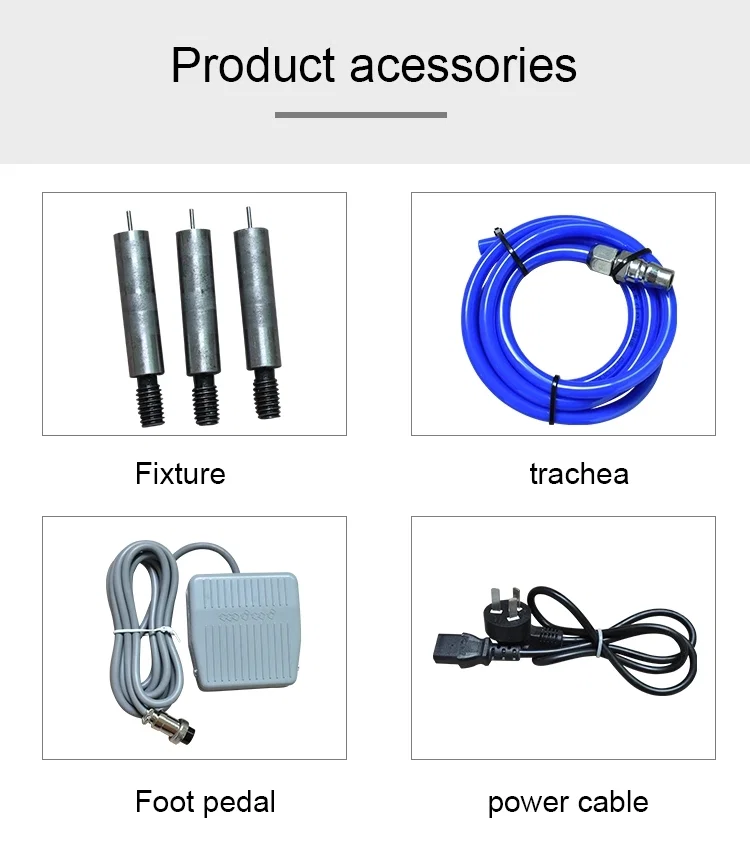

Automatic looping machine with touch screen, red button and looped copper wire insetAutomatic looping machine compared with manual bending pliers and poor bendsLooping machine with bending mechanism, U-shape and round loop samplesLooping machine 500x270x170mm dimensions with pneumatic regulator and parameter tableLoop samples: copper wires looped both ends and yellow-sleeved loopsTouch screen, bending mechanism and air pressure valve close-upsFront and rear views of the compact automatic looping machineTop, side and base views showing pneumatic routing on the looping machineAccessories: three fixtures, blue air tube, foot pedal and power cable
