ماكينة قطع وتجريد ولف وربط أسلاك التغذية WPM-CRT-03M

📅 2025-04-28 👁️ 438
  • موديل المنتج: WPM-CRT-03M

  • المواصفات

    اسم الآلة: آلة قطع وتجريد ولف وربط كابل سلك الطاقة الأوتوماتيكية الكاملة
    طول القطع: حسب الطلب
    طول التجريد: حسب الطلب
    دائرة الملعب اللف: 50-300 مم
    رقم ملف اللف: مخصص
    طول ربط الكابل: مخصص
    رقم ملف سلك الربط: قابل للتعديل (مقترح 3 دوائر)
    نوع كابل التعادل: معدني مع الجلد الاصطناعي
    قطر الربط: حسب الطلب
    الجهد: AC 220V، 50 Hz/60 Hz
    سرعة اللف: 2-8 حلقة/ثانية
    لوحة التشغيل: شاشة تعمل باللمس
  • اطلب عرض سعر الآن

ينفّذ الطراز WPM-CRT-03M أربع عمليات على هيكل واحد: القطع بالأمتار والتجريد من الطرفين واللف الدائري والربط. ويُضبط طول القطع والتجريد لكل طلب، وتجري خطوة اللف 50-300 mm، وعدد اللفات قابل للتعديل، ويُغلق الملف برباط بقلب معدني مغطى بجلد صناعي. وسرعة اللف 2-8 لفات في الثانية.

عند توزيع العمل على ماكينات منفصلة يُقاس الكابل على قاطع ويُجرَّد على ماكينة تجريد مستقلة ثم يُلف ويُربط يدوياً، وتتعرض الأطراف العارية للمناولة في كل انتقال بينها. أما 03M فيجرّد ويلف في التمريرة نفسها، فتُشكَّل الأطراف العارية مرة واحدة ويُربط الملف فوراً. وتُدخل الوصفات وتُستدعى من شاشة لمس، وهو ما يجعل الدفعات المخصصة القصيرة عملية.

هذا هو الطراز الوحيد في المجموعة الذي يجرّد الطرفين كجزء من دورة اللف والربط؛ أما البقية فتقطع وتربط دون تجريد أو تجرّد في عملية منفصلة. وهو أيضاً الوحيد الذي يستخدم رباطاً بقلب معدني وجلد صناعي لا شريطاً ولا سلك برم، فيثبّت ملفاً صلباً دون أن يسترخي الرباط. وطول القطع وطول التجريد وقطر الربط كلها مخصصة، فتُحدد الماكينة مقابل عائلة منتجات لا مقابل طول واحد.

الميزات الرئيسية

1. أربع عمليات في تمريرة واحدة: القطع بالأمتار والتجريد من الطرفين واللف الدائري والربط دون إعادة تثبيت الكابل.

2. أطوال قطع وتجريد مخصصة: يُدخل الاثنان على شاشة اللمس لكل طلب، مع خطوة لف 50-300 mm.

3. عدد لفات قابل للتعديل: يُضبط عدد اللفات لكل حزمة، وتُلف بشكل دائري مع ترك الرأس والذيل خارجاً.

4. سرعة لف 2-8 لفات/ثانية: الإنتاجية تُحدد بعدد اللفات لا بمعدل ثابت واحد.

5. رباط بقلب معدني وجلد صناعي: رباط مشكَّل لا شريط، فيثبت الربط على ملف صلب.

6. شاشة لمس بوصفات محفوظة: تبديل بين عائلات الأسلاك دون إعادة ضبط ميكانيكي.

المواصفات الفنية

المعلمةالمواصفات
رقم الطرازWPM-CRT-03M
طول القطعمخصص
طول التجريدمخصص
شكل اللفشكل دائري
خطوة اللف50-300 mm، مخصصة
عدد لفات الملفقابل للتعديل
نوع رباط الكابلقلب معدني بجلد صناعي
قطر الربطمخصص
الجهدAC 220 V، 50/60 Hz
سرعة اللف2-8 لفات/ثانية
لوحة التشغيلشاشة لمس

التطبيقات

— مجموعات أسلاك التغذية: أسلاك تُقطع بالطلب وتُجرَّد من الطرفين وتُلف وتُربط قبل تجميع القابس والموصل.

— أسلاك التمديد وشرائح الطاقة: ذيول مجرّدة لكتل الأطراف، محزومة لكراتين التجزئة.

— أسلاك الأجهزة: أطراف مجرّدة جاهزة للتجعيد في محطة تجميع الجهاز.

— أسلاك الإضاءة والتجهيزات: أسلاك تغذية تُجرَّد وتُلف لتجميع وحدات الإنارة.

— كابلات التحكم الصناعية: أسلاك متعددة الموصلات تُقطع وتُجرَّد وفق الجدول وتُربط في ملفات معدودة.

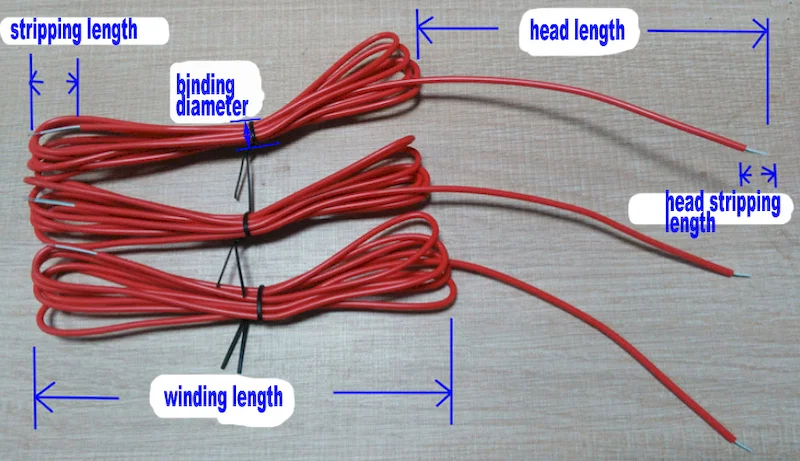

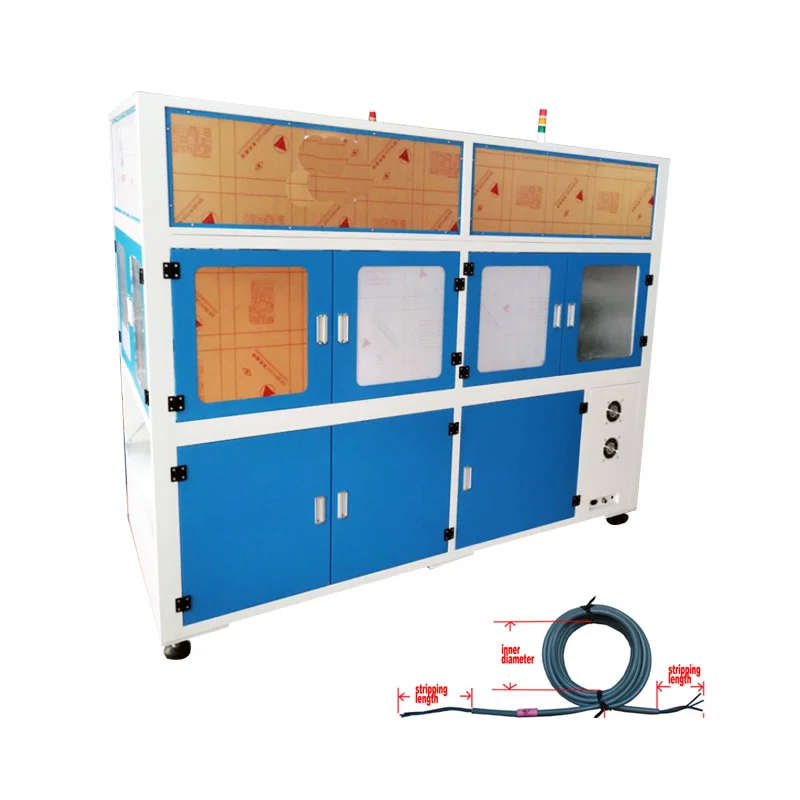

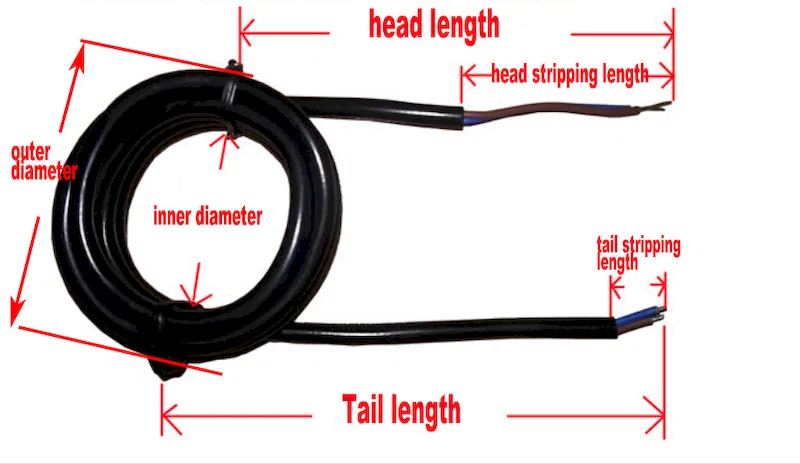

WPM-CRT-03M automatic cable cutting, stripping, winding and binding machine cabinetDiagram labelling head, tail and stripping lengths of a coiled power cordThree red wire coils labelled with winding length and binding diameter
