منظومة تغذية كابلات بأربع بكرات 180 W WPM-E001

📅 2025-04-28 👁️ 1,017
  • موديل المنتج: WPM-E001

  • المواصفات

    نوع المنتج: نظام تغذية الكابلات رباعي البكرات
    الموديل: WPM-E001
    الجهد الكهربائي: 220 فولت
    الطاقة: 180 واط
    قدرة التحمل: ≥15 كجم
    قطر البكرة: 20-30 سم
    الوزن: 120 كجم
    الأبعاد: 110 سم × 85 سم × 75 سم
  • اطلب عرض سعر الآن

الطراز WPM-E001 منظومة تغذية كابلات بأربع بكرات تسلم السلك من أربع بكرات إلى خط الضفائر. وتُحمل بكرات بقطر 200-300 mm بوزن 15 kg أو أكثر لكل بكرة، يقودها محرك 180 W على 220 V. ووزن الوحدة 120 kg وأبعادها 110×85×75 cm.

تُجهز الوحدة بفرامل حث إلكترونية بدلًا من فرامل سحب ميكانيكية. فعند توقف الخط تمنع الفرامل تجاوز البكرة، فلا يتناثر السلك من الملف ولا يتشابك بين البكرة ودخول الآلة؛ وعند إعادة التشغيل تتحرر الفرامل بما يتناسب مع الشد بدلًا من فرض سحب ثابت على أسطوانات التغذية تجاوزه. وهذا ما يُبقي أربعة أسلاك تعمل بشد متطابق دون عمود رقص لكل بكرة، وهو ما لا يستطيعه حامل بفرامل احتكاك عادية مع تفريغ البكرات.

الطراز WPM-E005 بخمس بكرات هو الوحدة الأكبر: 650 W وقطر بكرة 350 mm و20 kg لكل بكرة وسعة كابل شريطي 25 mm، على هيكل 900×800×1250 mm. ويبقى E001 عند أربع بكرات و180 W وبكرات 200-300 mm، وهو ما يناسب أعداد أسلاك أخف وبكرات أصغر.

الميزات الرئيسية

1. أربعة مواضع بكرات على هيكل واحد تغذي أربعة أسلاك على التوازي إلى نقطة دخول واحدة.

2. فرامل حث إلكترونية تحفظ كل بكرة من التجاوز عند توقف الخط وتمنع التناثر والتشابك.

3. سعة بكرة 200-300 mm قطرًا و15 kg أو أكثر لكل موضع.

4. إدارة 180 W على 220 V، مع التحكم وإلكترونيات الفرامل في القاعدة.

5. مساحة قاعدة 110×85×75 cm بوزن 120 kg، تُوضع في مقدمة خط الضفائر على عجلات.

6. تحرر الفرامل بما يتناسب مع الشد لا بسحب ثابت، فلا تصارع أسطوانات التغذية الحامل.

المواصفات الفنية

المعيارالمواصفة
الطرازWPM-E001
نوع الآلةمنظومة تغذية كابلات بأربع بكرات
الجهد220 V
القدرة180 W
الفراملفرامل حث إلكترونية
سعة الحمل≥15 kg لكل بكرة
قطر البكرة200-300 mm
الأبعاد110×85×75 cm
الوزن120 kg

التطبيقات

— تجميع ضفائر بأربعة أسلاك: تسليم متوازٍ إلى محطة قطع وإنهاء

— توصيل لوحات التحكم والمفاتيح: تغذية أربعة مقاسات سلك من موضع واحد

— خطوط ضفائر السيارات: دفع بفرامل مضبوطة حيث تتوقف البكرات وتعمل مع الآلة

— إنتاج أسلاك الأجهزة وكابلات القدرة: تغذية متعددة البكرات إلى رأس قطع وتجريد

— خلايا تجميع الكابلات ببكرات صغيرة تتجاوز الحد على حامل بفرامل احتكاك

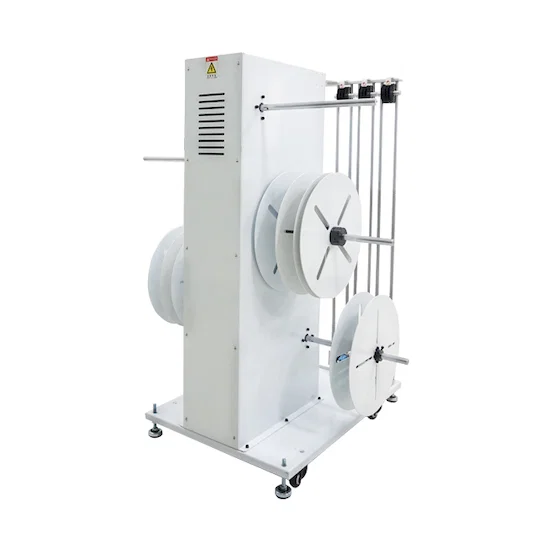

مغذي WPM-E001 بأربع بكرات، هيكل دفع بقرص بكرة، منظر جانبيمغذي كابلات WPM-E001 بلوحة لمس وبكرة وملفات سلكمنظومة دفع WPM-E001 بأربع بكرات وأربعة أقراص وقضبان توجيهرأس تغذية أفقي ورأسي WPM-E001 على عمود أبيضمغذي WPM-E001 بقدرة 750 W، منظر أمامي بلوحة تحكم وذراع رقصمغذي WPM-E001 ببكرة واحدة وقرص 15 kg وقضيب فولاذيمغذي WPM-E001 بخطين وأقراص بكرات أمامية وخلفيةمغذي WPM-E001 بقرص دوار يحمل ثلاثة مسامير تثبيتبكرة دفع WPM-E001 بأسطوانة مخروطية 500 mm وأبعادرسم أجزاء مغذي WPM-E001 يوضح الصامولة والأسطوانة وبكرة السلك
