قالب مغذٍ OTP أفقي ورأسي لأجهزة الطرف JW-AP12

📅 2025-04-28 👁️ 2,438

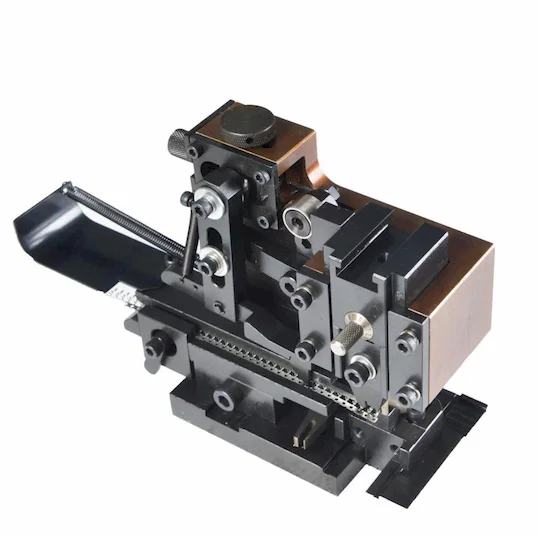

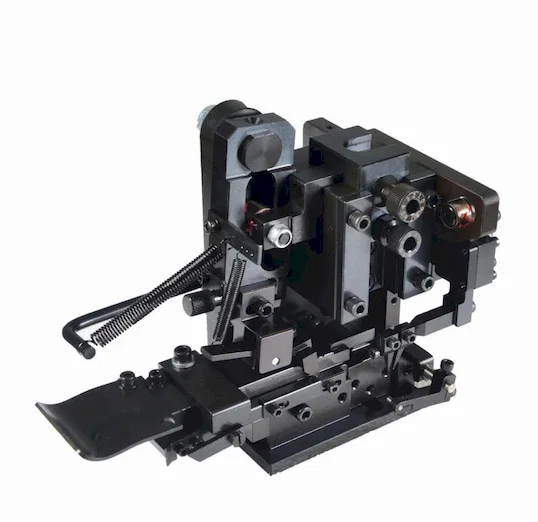

JW-AP12 قالب مغذٍ OTP لأجهزة عصر أطراف JST، يُورَّد بنسختي عصر أفقي ورأسي. يغطي أطراف OTP المفتوحة الأسطوانة بشكل U وأطراف الحلقة النايلون المعزولة مسبقاً.

تتشابه النسختان في جسم القالب ومقعد الطرف والتثبيت، وتختلفان في اتجاه إغلاق المكبس: أفقي لمحطة إغلاق جانبي ورأسي لمكبس إغلاق علوي. يمتد الطرف في قناة مفتوحة طويلة قبل موضع العصر، فيُسند صف الأطراف من جانبي السندان ويبقى على استقامته أثناء الفهرسة إلى الأمام. وتستخدم نسخة الحلقة النايلونية شكل مقعد منفصلاً لتثبيت طوق العزل بعيداً عن وصلة العصر.

يُحدَّد كقالب بديل حيث تكون عائلة الطرف محددة أصلاً على مغذٍ JST قائم، وكقالب مخصص حيث تخرج أبعاد الأسطوانة أو مقعد الحلقة عن مدى الشكل U القياسي.

الميزات الرئيسية

1. مقعد قالب OTP بشكل U لأطراف مفتوحة الأسطوانة، مع شكل مقعد منفصل لأطراف الحلقة النايلون المعزولة مسبقاً

2. نسختان للعصر الأفقي والرأسي على الجسم والتثبيت نفسيهما

3. قناة تغذية مفتوحة طويلة قبل موضع العصر، تسند صف الأطراف من جانبي السندان

4. ذراع نابضية ووصلة تجريد عند المدخل تحفظ الطرف على استقامته عند وصوله إلى موضع العصر

5. تثبيت مطابق لأجهزة عصر أطراف JST، واستبدال مباشر على محطة المغذي

6. أبعاد قالب مخصصة عند الطلب لأطراف خارج مدى الشكل U والحلقة القياسيين

المواصفات الفنية

المعاملالمواصفة
الطرازJW-AP12
نوع العصرعصر أفقي ورأسي
نوع القالبقالب OTP بشكل U، ونوع الحلقة النايلون المعزولة
التوافقأجهزة عصر أطراف JST
التطبيقمغذٍ عصر أطراف، مكبس أطراف
التخصيصقالب مغذٍ أطراف قابل للتخصيص

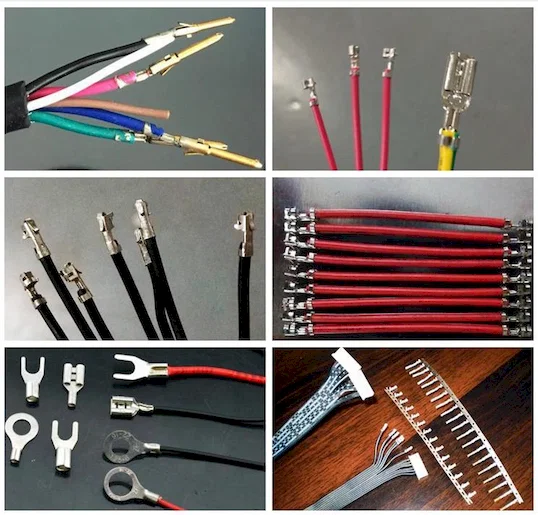

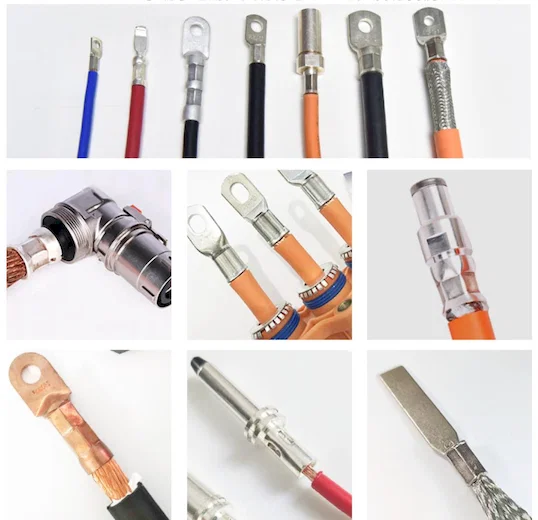

التطبيقات

— أجهزة عصر أطراف JST التي تشغّل أطراف OTP المفتوحة الأسطوانة بشكل U

— أطراف حلقية نايلونية معزولة مسبقاً تُعصر على محطة المغذي نفسها

— خطوط ضفائر تعصر عُرى حلقية ووصلات تناكب وأكماماً ضمن عائلة طرف واحدة

— قالب بديل أو ثانٍ حيث يختلف رسم الطرف عن الشكل U القياسي

— محطات مكابس رأسية يجب أن تحفظ العصر نفسه الموجود في الخط الأفقي

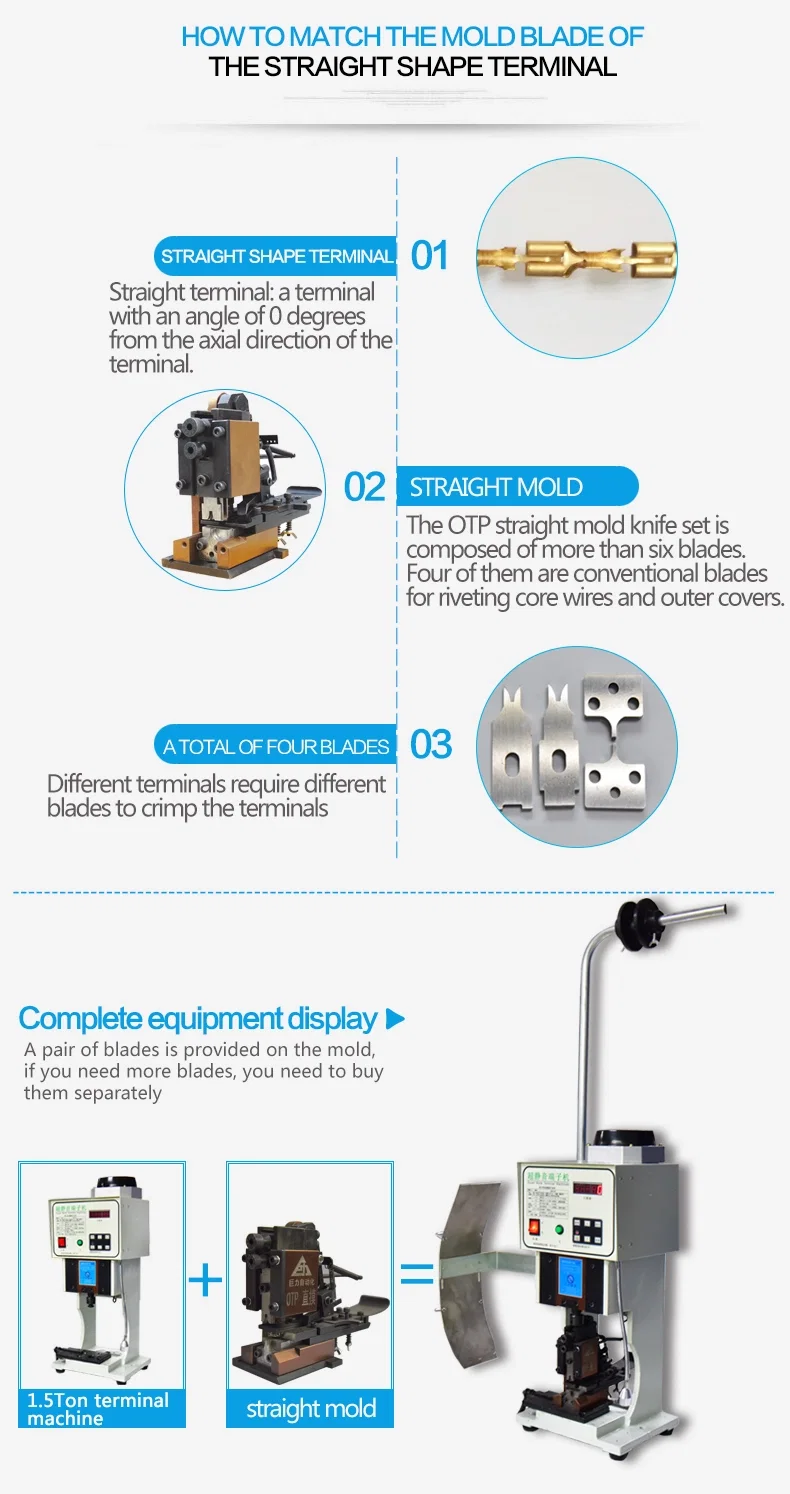

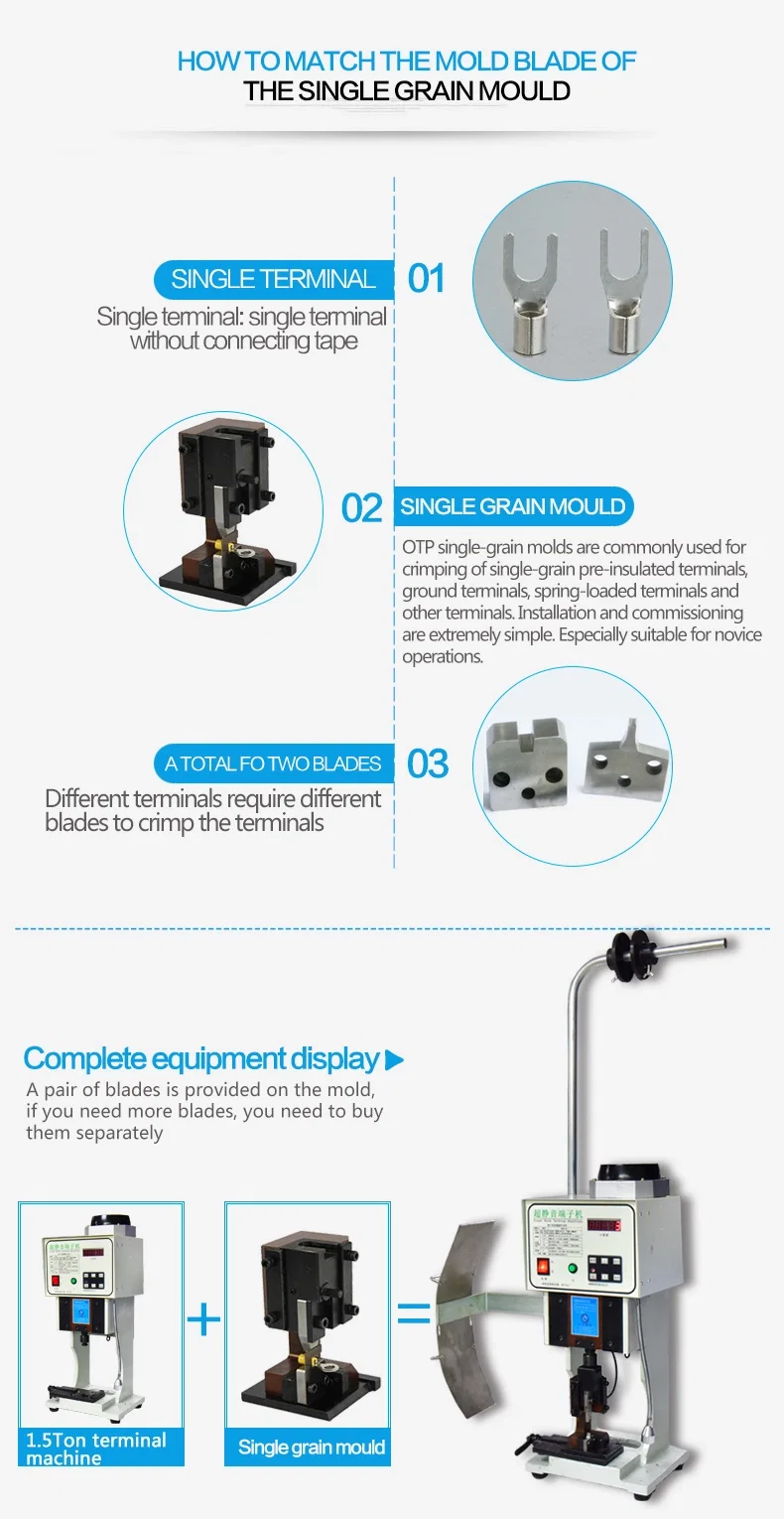

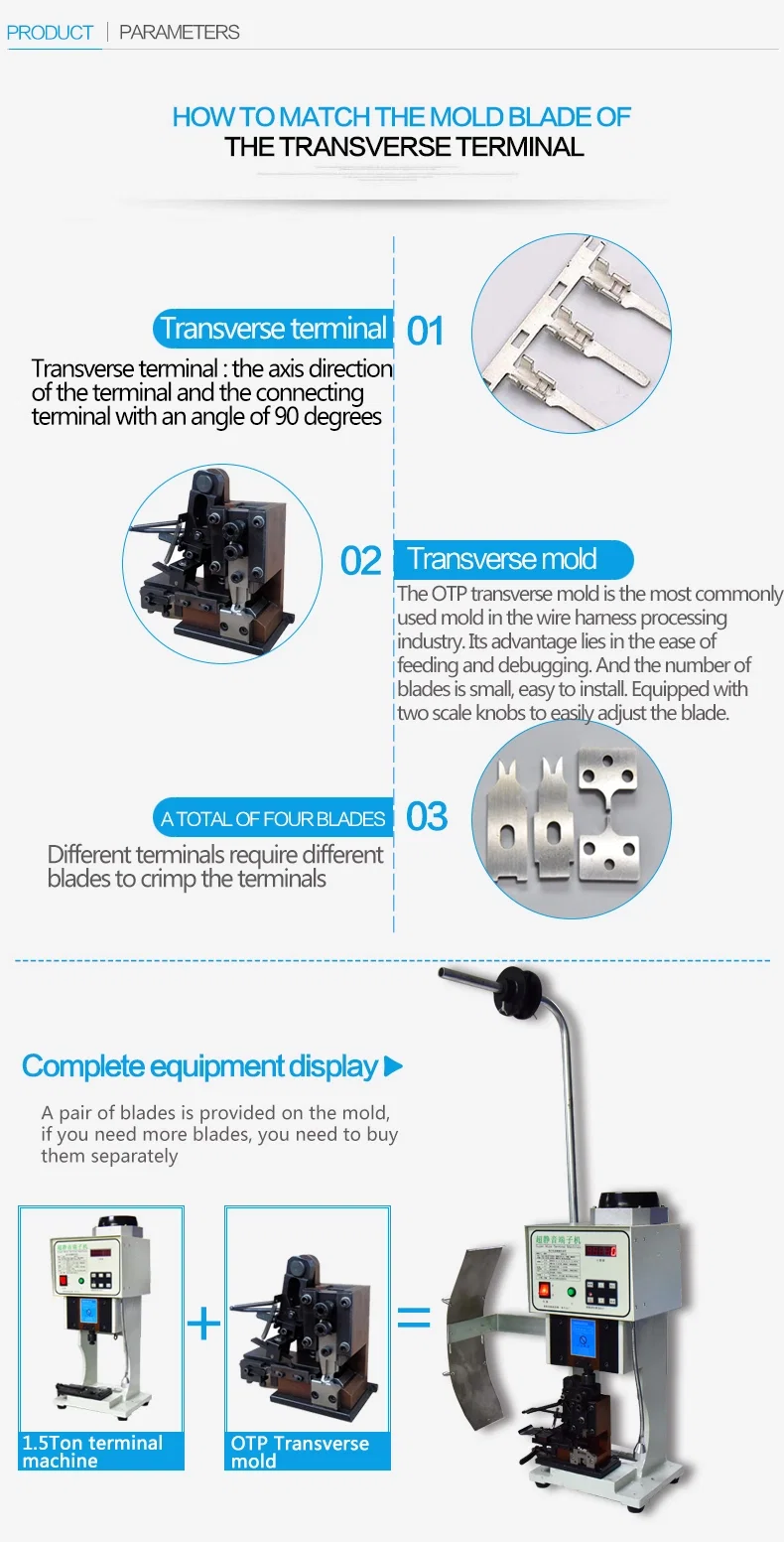

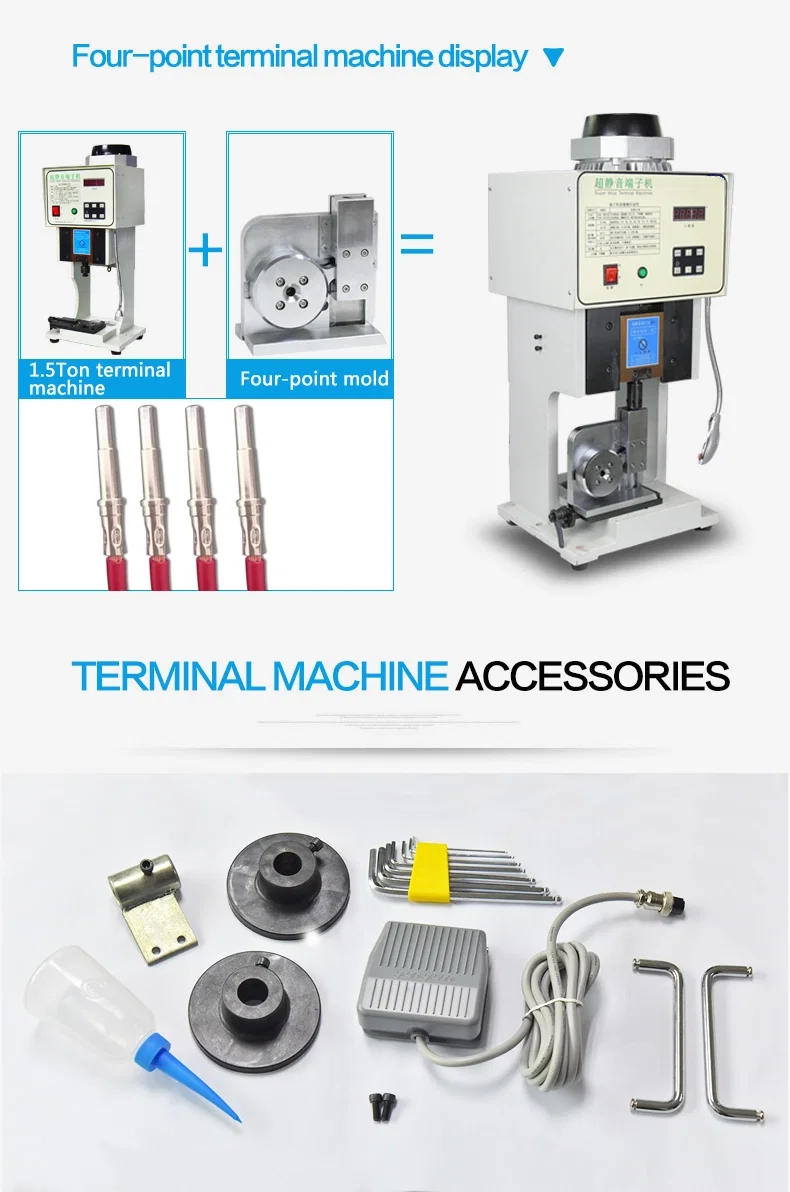

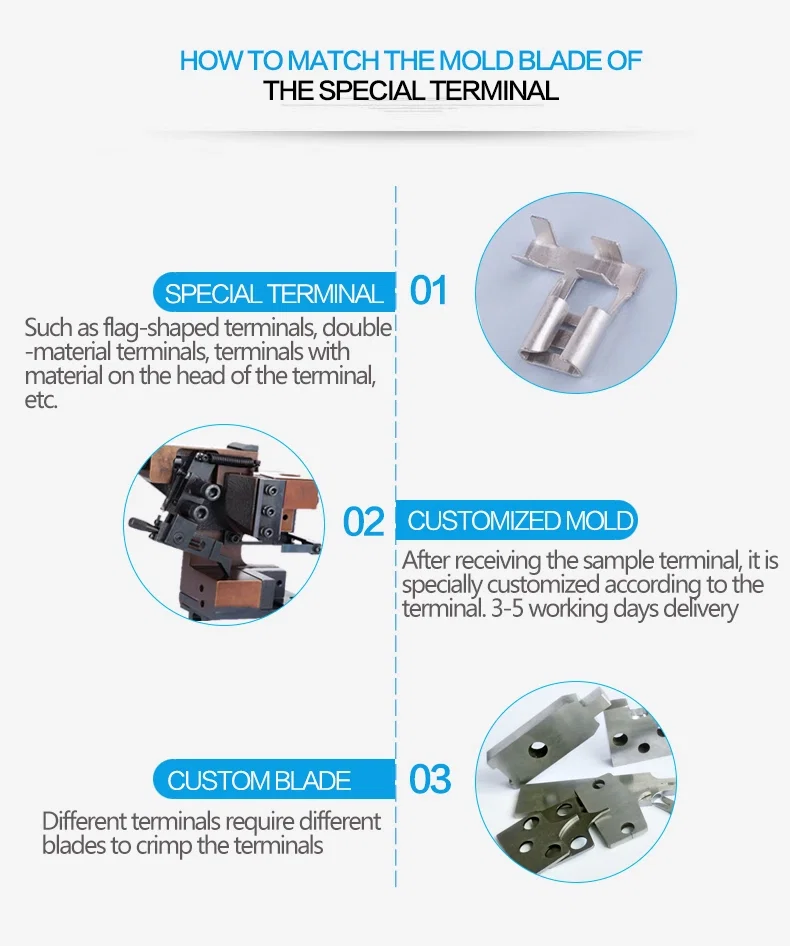

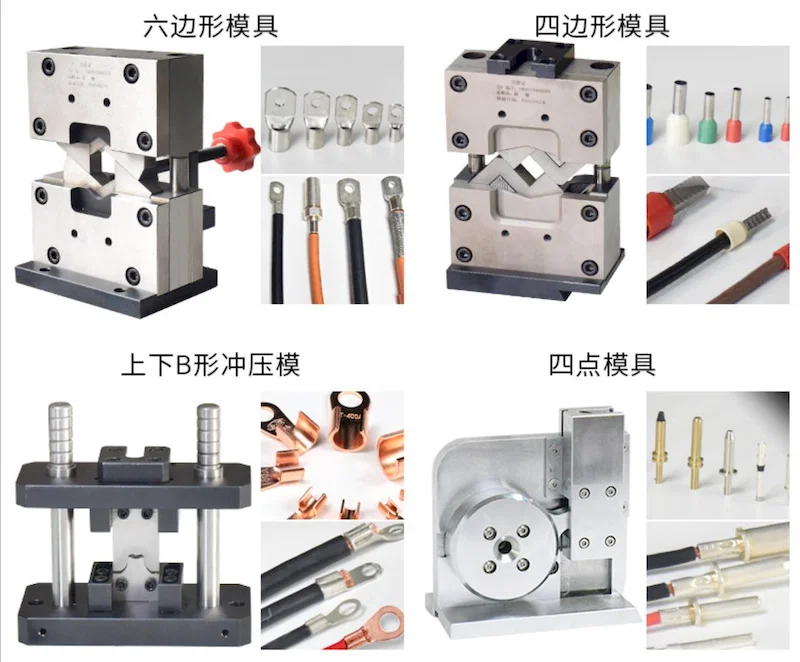

Transverse terminal blade matching: four-blade OTP transverse mold on 1.5 ton machineStraight shape terminal blade matching: six-blade straight mold on terminal machineSingle grain mold blade matching with two blades for single terminalsCustomized mold and custom blade for flag and special terminalsTerminal machine structure: 600mm height, WANXIN motor, switch and hanging headFour-point terminal machine with four-point mold, pin samples and accessoriesHexagonal, four-sided, B-shape and four-point crimping molds with samples
