JW-TM01 طرف حلقي معزول: جسم نحاسي مطلي بالقصدير، وكم نايلون/PVC مصنف 75/105°C، يُسلَّم 2000 قطعة في اللفة على شريط حامل متصل. وتقبل العين المغلقة مسماراً أو برغياً وتمسك الموصل حتى عند إرخاء البرغي.
تتُغذّى الأطراف السائبة بشكل سيئ في طقم التطبيق: تتجسر في المسار وتوقف المكبس في منتصف الدفعة. يُكبس TM01 على البارد على شريط متصل بخطوة ثابتة، فيفهرس طقم التطبيق طرفاً واحداً في كل شوط ويقطع الحامل بعد العصر. ويحفظ طلاء القصدير على النحاس الأسطوانة من الأكسدة في التخزين، ويمتد الكم بعد الأسطوانة على العزل فيحمل الكم حمل الانحناء بدلاً من حزمة الشعيرات.

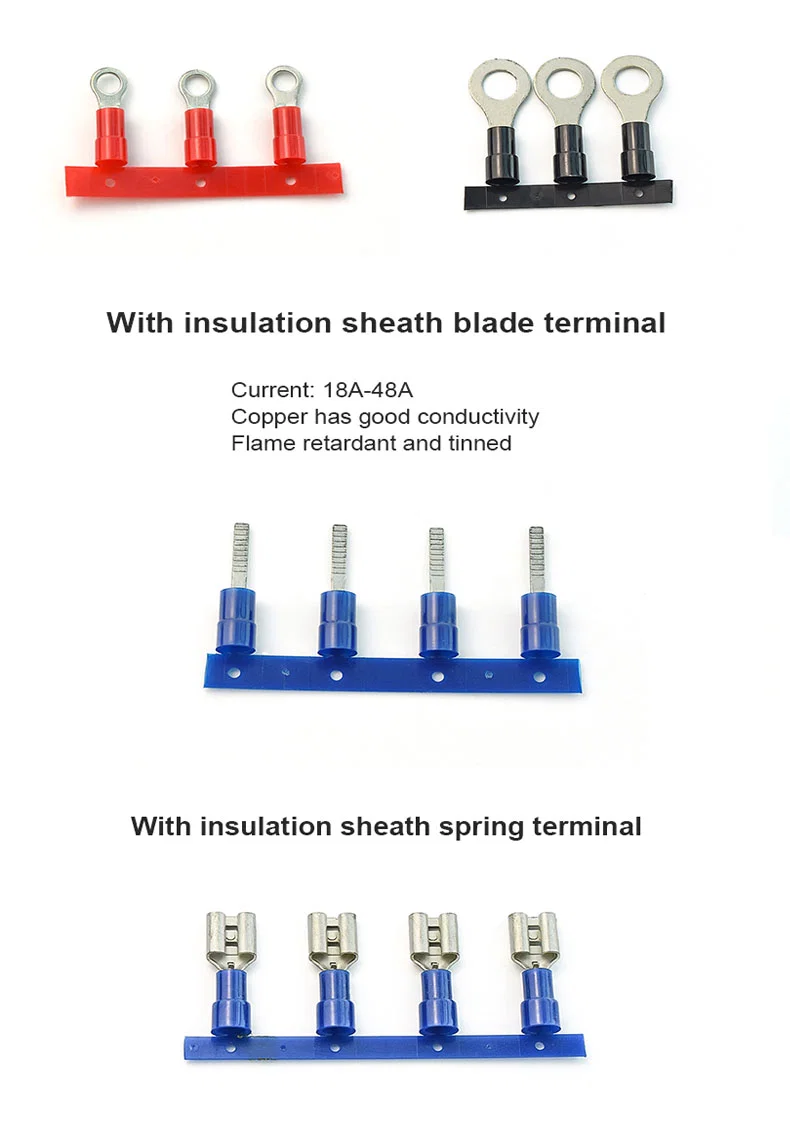

في سلسلة JW-TM يكون TM01 النوع الوحيد بالعين المغلقة. JW-TM02 طرف شوكي مفتوح غير معزول لأطراف لولبية مماثلة، وJW-TM05 طرف ملعقي معزول يغطي مدى براغٍ من 3.2 إلى 10.5 mm. وحيث يمكن للاهتزاز أو لبرغي مرتخٍ أن يفك الشوكة، تكون الحلقة في TM01 الخيار الصحيح.
الميزات الرئيسية
1. 2000 قطعة في اللفة على شريط حامل متصل، بخطوة تناسب أطقم التطبيق الأوتوماتيكية لا الأدوات اليدوية للأطراف السائبة.

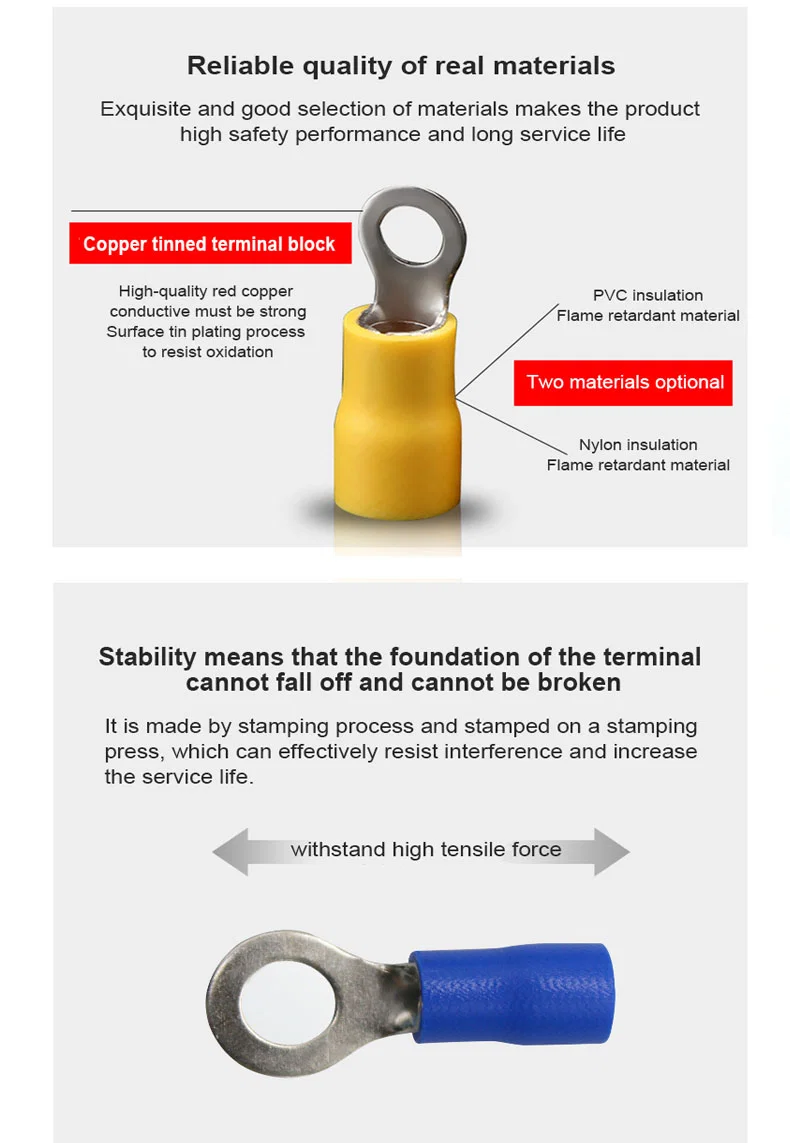

2. جسم نحاسي بطلاء قصدير على الأسطوانة والعين، يحدّ من تراكم الأكسيد بين الطلاء والعصر ويحفظ مقاومة التلامس مستقرة.
3. كم نايلون/PVC مصنف 75/105°C، يغطي الأسطوانة والمقطع الأول من العزل عند مخرج العصر.
4. عين حلقية مغلقة توزع حمل الشد على كامل المسمار، فيبقى الطرف على البرغي عند إرخائه للصيانة.
5. بناء بالكبس البارد: تُشكَّل الأسطوانة من الشريط ويُحزّ الحامل لقطع نظيف بعد إغلاق العصر.

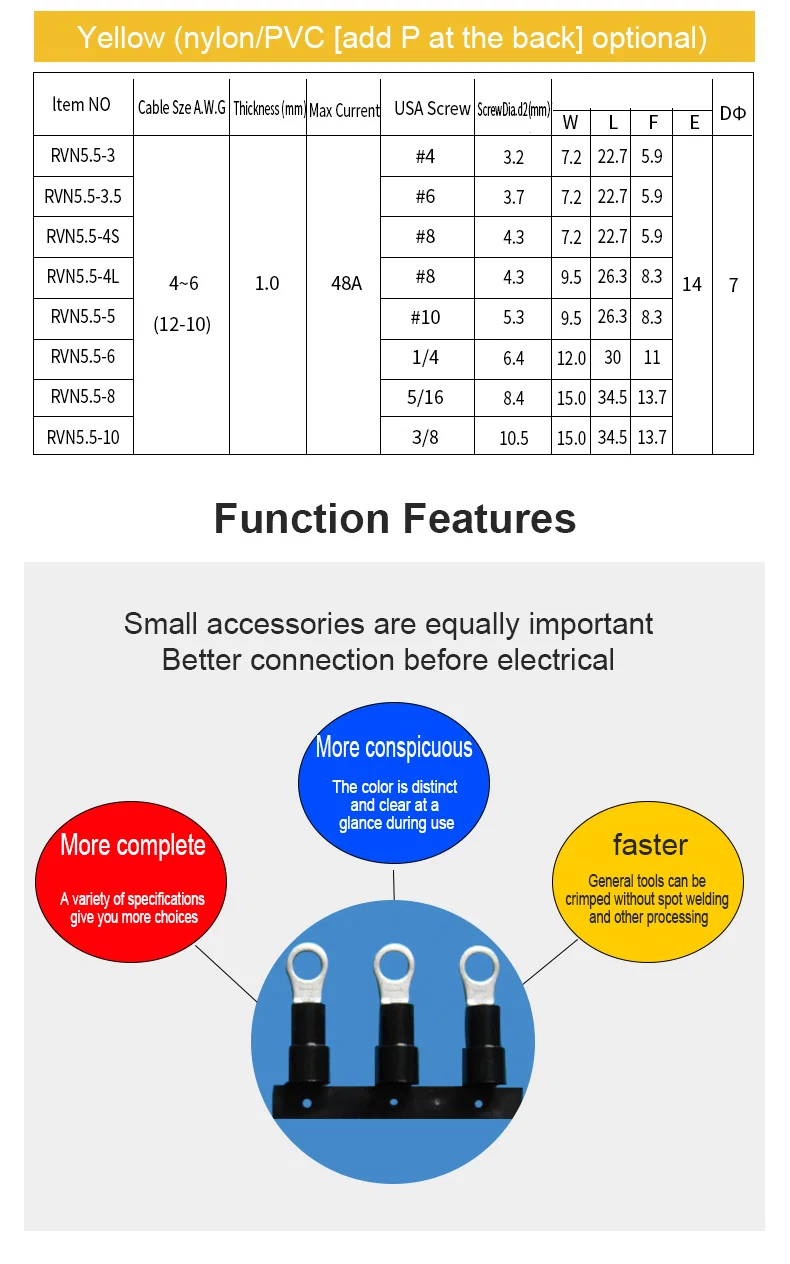

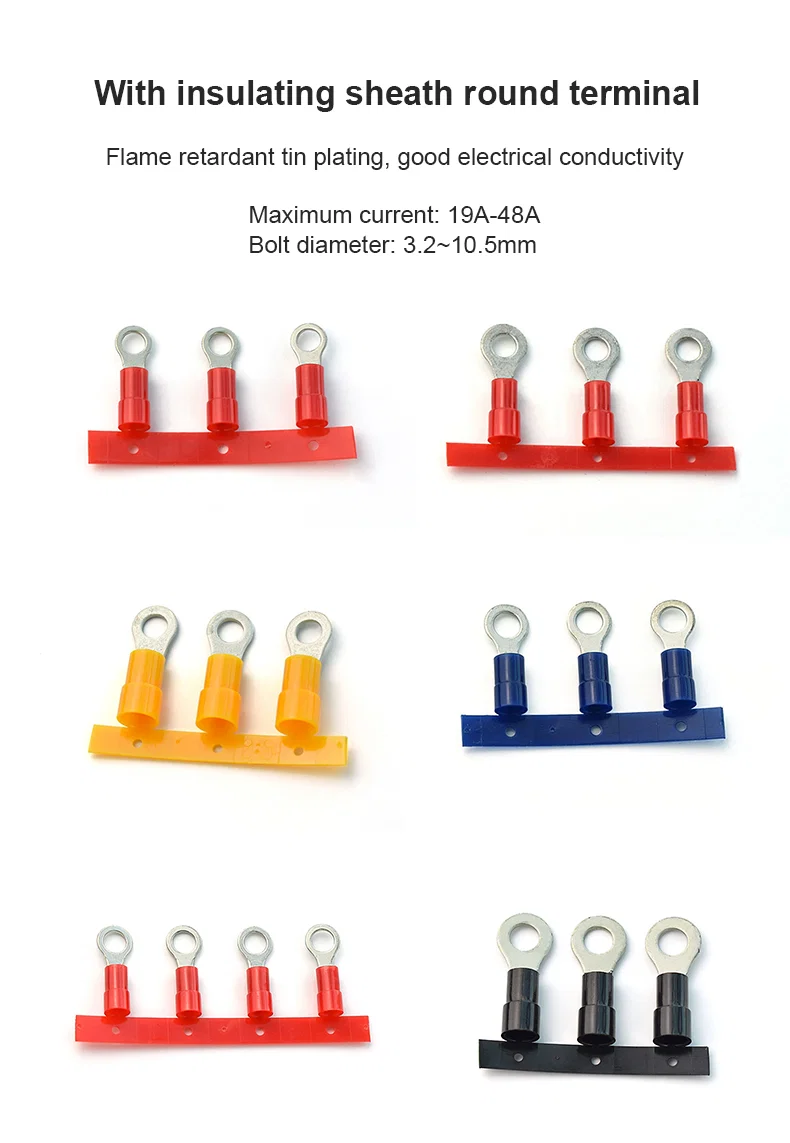

6. أكمام مرمّزة بالألوان في المدى كله، تتيح للمشغل تمييز مقاس السلك على الطاولة دون قياس الأسطوانة.
المواصفات الفنية

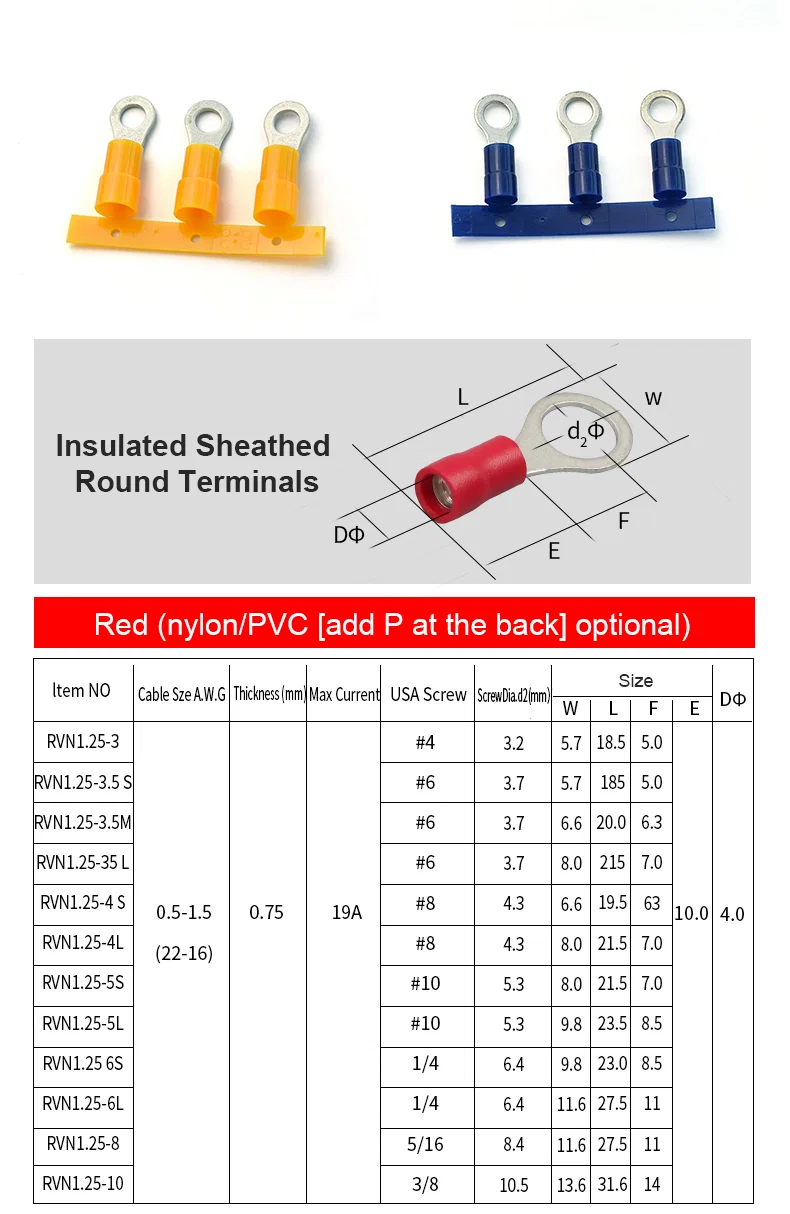

| المعلمة | المواصفات |
|---|
| الطراز | JW-TM01 |
|---|
| نوع المنتج | طرف حلقي معزول، شريط متصل |
|---|
| المادة | نحاس |
|---|
| الغلاف | نايلون / PVC |
|---|
| معالجة السطح | طلاء بالقصدير |
|---|
| تصنيف الحرارة | 75/105°C |
|---|
| الكمية | 2000 قطعة/لفة |
|---|

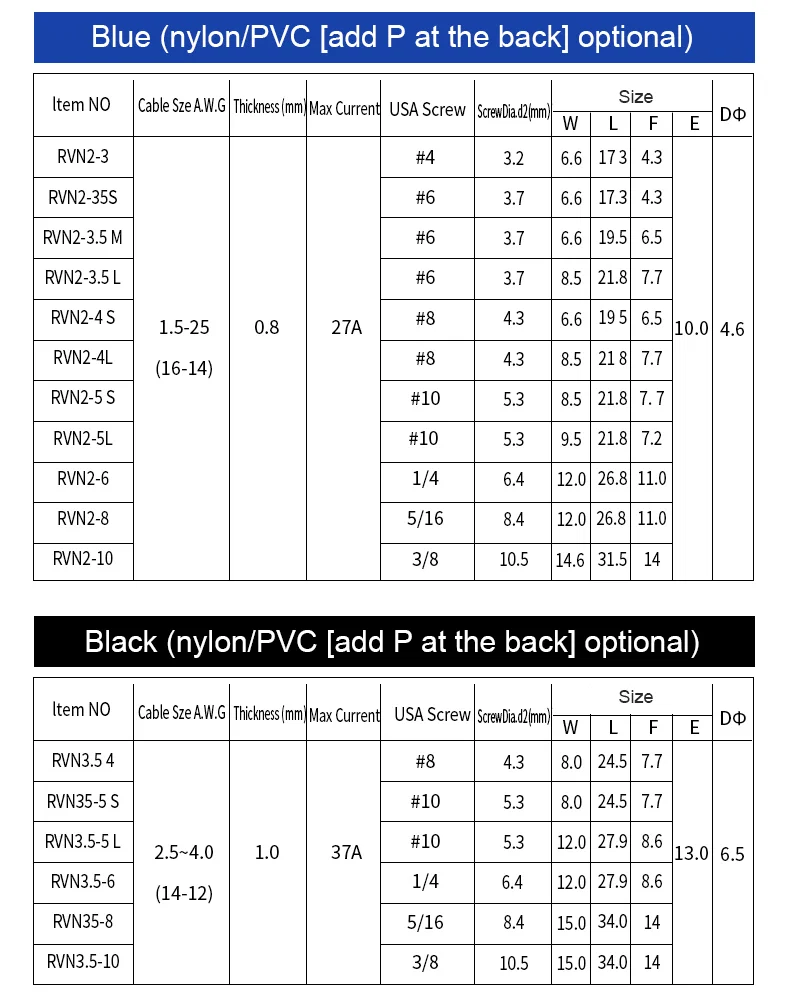

| ألوان الأكمام | أحمر، أزرق، أصفر، أسود (حسب التوريد) |
|---|
| صيغة التوريد | شريط حامل لتغذية طقم التطبيق |
|---|
التطبيقات

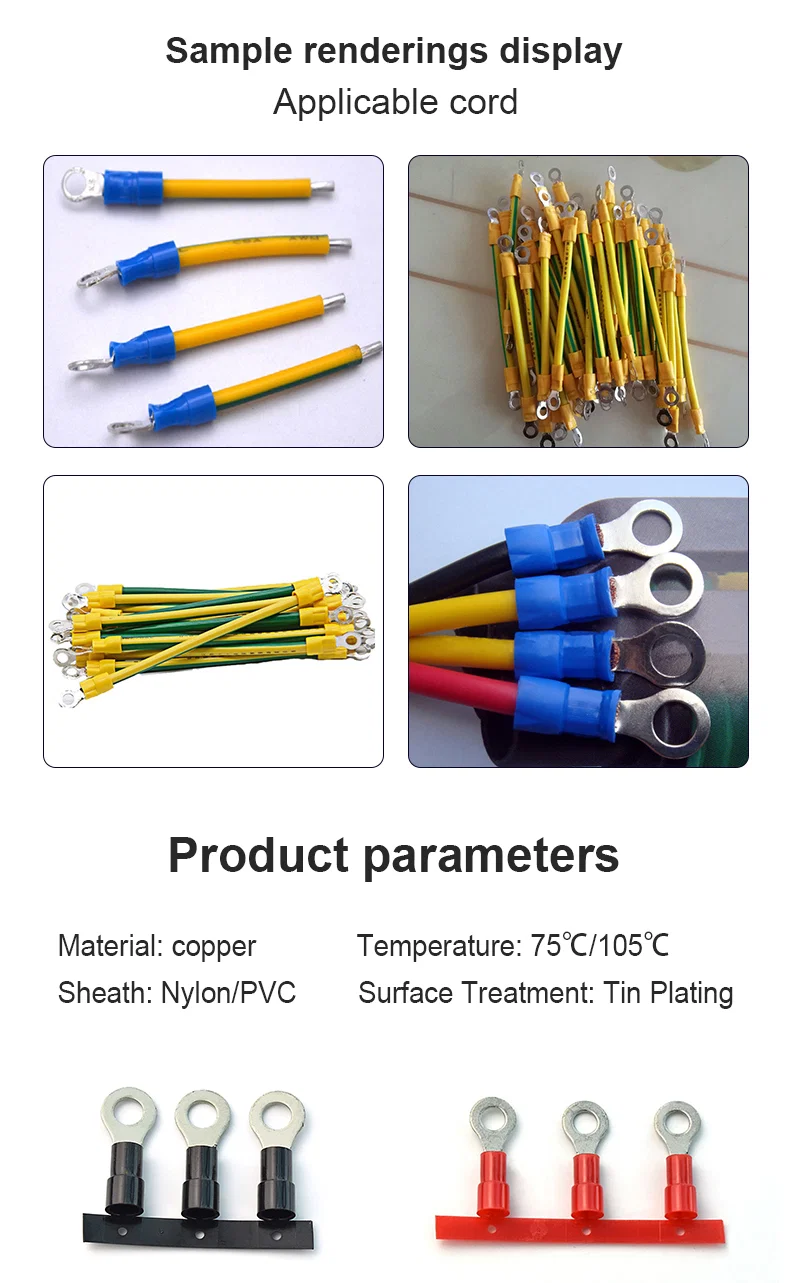

— توصيلات خزائن التحكم: سلك تحكم نحاسي مجدول، بطرف حلقي على كتل الأطراف المسمارية وقضبان الأرضي.
— لوحات الكهرباء لآلات التشغيل: موصلات تغذية قدرة تُوصَّل على مسامير ملولبة قد يُرخى برغيها للصيانة.
— تجميعات الأجهزة والتكييف: توصيل داخلي على مسامير محرك الضاغط والمروحة عند 75/105°C.
— مجموعات السيارات والمعدات خارج الطرق: أسلاك أرضي ودوائر قريبة من البطارية حيث يستبعد الاهتزاز الشوكة المفتوحة.
— لوحات التوزيع: توصيلات المحايد والأرضي على مسامير القضبان، تُعصر من الشريط على طقم تطبيق أوتوماتيكي.
