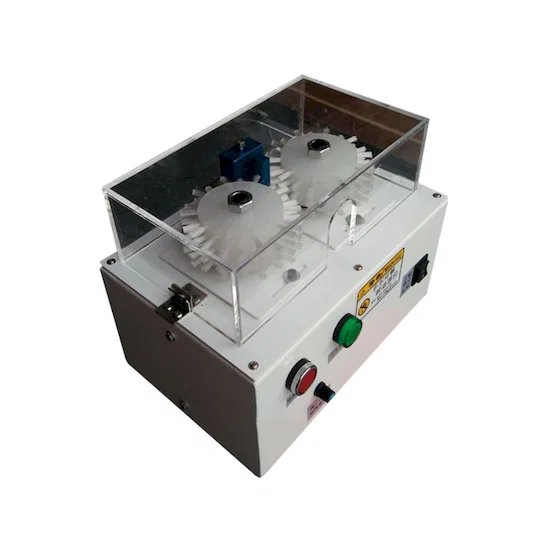

الطراز BB-1525 يفرش ويشقق جديلة التدريع على الكابلات المدرعة حتى قطر خارجي 25 mm. تعمل عجلتا فرش نايلون داخل الرأس، كل منهما بمحرك 50 W خاص بها، وسرعة العمود قابلة للضبط بلا مراحل من 0 إلى 6000 rpm مع إمكانية اختيار الدوران الأمامي والخلفي. وطول الفرش الفعال 5-60 mm، والمسافة بين العجلتين قابلة للضبط. وأبعاد الآلة 320 x 220 x 260 mm بوزن صافٍ 10 kg على مصدر 220V بتردد 50/60HZ، وتتوفر نسخة 110V عند الطلب.
التفريشات القصيرة هي الأصعب: في كابل 6 mm يجب فتح الجديلة إلى الخلف 5-60 mm، والفرشاة البطيئة جدًا تمزق الشبكة، والسريعة جدًا تقذف الشعيرات بدلًا من إرجاعها إلى الخلف. ويجري عمود 6000 rpm بشعيرات نايلون التمشيط دون حافة قطع، ويتيح مفتاح الأمامي والخلفي عكس الاتجاه حين تبدأ الجديلة بالتكدس عند حافة الغلاف، ويضبط تباعد العجلتين الفجوة مع الكابل لتصل الشعيرات إلى الجديلة لا إلى الموصل. والواقي الشفاف من الأكريليك فوق منطقة الفرش موجود لأن العجلتين تدوران على ارتفاع اليد.
هذه أصغر آلات التفريش الثلاث: 10 kg و0-6000 rpm، مقابل 46 kg و0-1800 في WPM-1020 و48 kg و0-1800 في BB-7025. والمقايضة في طول الفرش ومقاس الكابل — 5-60 mm و25 mm مقابل 5-200 mm و30 mm و10-200 mm عند 100 sq mm — لذلك يُستخدم BB-1525 حيث يكون التفريش قصيرًا والكابل صغيرًا، عادة في الكابلات المحورية وكابلات المستشعرات والبيانات.
الميزات الرئيسية
1. كابل حتى 25 mm قطرًا خارجيًا، مع طول فرش قابل للضبط من 5 إلى 60 mm.
2. سرعة عمود 0-6000 rpm قابلة للضبط بلا مراحل من قرص اللوحة الأمامية.
3. دوران أمامي وخلفي يُختار بمفتاح، فيمكن عكس اتجاه التمشيط حين تتكدس الجديلة عند الغلاف.
4. عجلتا فرش نايلون بتباعد قابل للضبط يُطابق قطر الكابل.
5. محركان بقدرة 50 W لكل منهما، واحد لكل عجلة فرش، فتُدار كل عجلة باستقلال.
6. وزن صافٍ 10 kg في هيكل 320 x 220 x 260 mm، مع واقٍ شفاف من الأكريليك فوق منطقة الفرش وتغذية 220V بتردد 50/60HZ.
المواصفات الفنية
| المعيار | المواصفة |
|---|
| رقم الطراز | BB-1525 |
|---|
| نوع الآلة | آلة شبه أوتوماتيكية لتفريش وتشقيق الأسلاك المدرعة |
|---|
| الوظيفة | تفريش وتشقيق تدريع الكابلات المدرعة |
|---|
| أقصى قطر خارجي للكابل | 25 mm |
|---|
| طول الفرش الفعال | 5 - 60 mm (قابل للضبط) |
|---|
| عجلات الفرش | عجلتا فرش نايلون، تباعد قابل للضبط |
|---|
| سرعة العمود | 0 - 6,000 rpm، ضبط بلا مراحل |
|---|
| الدوران | أمامي وخلفي قابل للاختيار |
|---|
| قدرة المحرك | 50 W x 2 (محركان، واحد لكل عجلة فرش) |
|---|
| مصدر الطاقة | 220 V، 50/60 Hz (نسخة 110 V عند الطلب) |
|---|
| التحكم | زر بدء، قرص ضبط السرعة، مفتاح أمامي/خلفي |
|---|
| واقي السلامة | درع أكريليك شفاف فوق منطقة الفرش |
|---|
| أبعاد الآلة | 320 x 220 x 260 mm (طول x عرض x ارتفاع) |
|---|
| الوزن الصافي | 10 kg |
|---|
| أبعاد التغليف | 370 x 270 x 310 mm |
|---|
| الوزن الإجمالي | 20 kg |
|---|
التطبيقات
— الكابلات المحورية: تُفرش الجديلة إلى الخلف على محور 3-8 mm قبل كبس الموصل.
— كابلات المستشعرات والمجاهير: تفريشات قصيرة 5-20 mm على كابل مدرع صغير تُجهز عند الطرفين.
— كابلات USB والبيانات: تُفتح الجديلة إلى الخلف فوق الرقاقة قبل الصب.
— كابلات الصوت وأجهزة القياس: يُرتَّب التدريع إلى الخلف داخل غلاف الموصل على كابل حتى 25 mm.
— أسلاك الاختبار والكابلات الطبية: جديلة دقيقة تُفرش دون كسر شعيرات، حيث تُفشل الشعيرة السائبة اختبار الجهد العالي.
