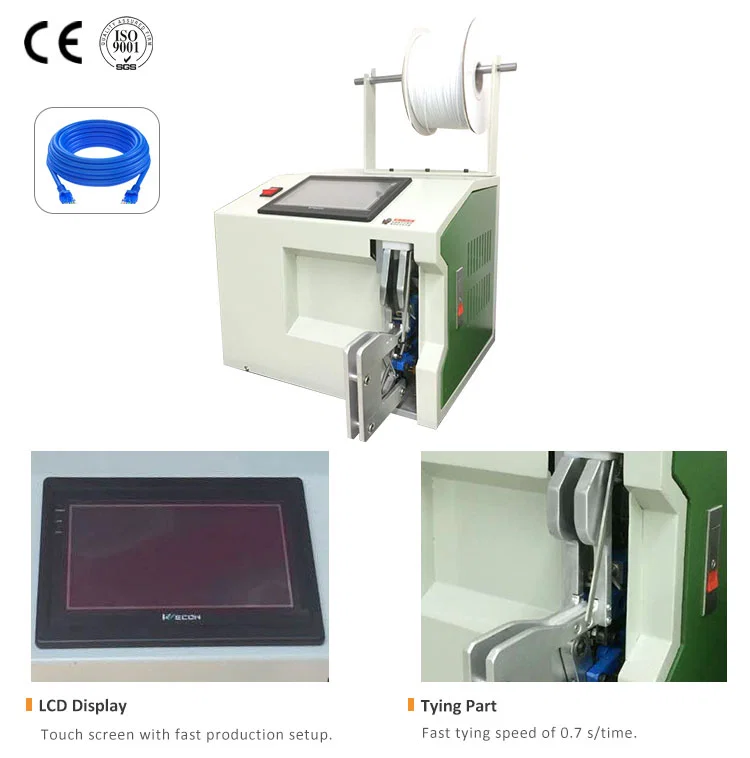

الطراز WPM-845D هو نسخة الحزم الكبيرة من منصة الربط 845، ويغطي 40–80 mm، وهو المدى الذي يتوقف فيه الربط اليدوي عن كونه عملياً لأن الرباط يجب أن يُسحب حول حزمة ثقيلة ويُبرم قائماً. ويتولى PLC وأربعة محركات التغذية والقطع واللف والبرم بدلاً من ذلك.
الكثافة هي المسألة عند هذا المقاس. فحزمة 70 mm تحتاج طول رباط وشداً أكثر بوضوح من حزمة 45 mm، والربط اليدوي ينحرف بين الاثنين. ويضبط 845D طول الرباط وعزم البرم في البرنامج، فتُغلق دفعة الحزم الكبيرة بشكل متطابق.
التشغيل بشاشة لمس مع دواسة قدم: تُدخل المعلمات على الشاشة وتُبدأ الدورة بالدواسة فتبقى اليدان على الحزمة. ولمدى 18–45 mm تتوفر المنصة نفسها في الطراز 845C؛ وللمديات الثلاثة بتحكم دواسة فقط، الطراز 845B.
الميزات الرئيسية
1. تغطي حزماً من 40 – 80 mm، وهو المدى الذي يتوقف فيه الربط اليدوي عن كونه عملياً.
2. تحكم برمجي PLC بأربعة محركات: التغذية والقطع واللف والبرم.
3. شاشة لمس للمعلمات ودواسة قدم لبدء الدورة.
4. طول الرباط وعزم البرم يُضبطان في البرنامج، فتُغلق الحزم الكبيرة بشكل متطابق.
5. تغذية وقطع وبرم أوتوماتيكية في دورة واحدة.
6. جزء من منصة بثلاثة طرازات: 845C لمدى 18–45 mm، و845B لمدى 5–80 mm بثلاثة إعدادات.
المواصفات الفنية
| المعلمة | المواصفات |
|---|
| الطراز | WPM-845D |
|---|
| نوع الماكينة | ماكينة ربط كابلات كبيرة |
|---|
| نظام التحكم | تحكم برمجي PLC |
|---|
| المحركات | 4 محركات (خطوية) |
|---|
| التشغيل | تغذية وقطع وبرم أوتوماتيكية |
|---|
| واجهة التحكم | شاشة لمس وتحكم بدواسة |
|---|
| قطر السلك المناسب | 40 – 80 mm |
|---|
نظرة عامة على مجموعة الطرازات
طرازات WPM-845 الأربعة تربط عند 0.6 ثانية في الدورة من شاشة لمس HMI، وتعمل جميعها على تغذية AC 220 V 50 Hz أو AC 110 V 60 Hz بالشريط ذي القلب الحديدي المطلي بالبلاستيك. وطول الرباط وقطر الحزم ومساحة التركيب هي ما يفصل بينها، ويأخذ WPM-845D أكبر حزمة عند 40–80 mm.
| المعلمة | WPM-845A | WPM-845B | WPM-845C | WPM-845D |
|---|
| الجهد | AC 220 V 50 Hz / AC 110 V 60 Hz | AC 220 V 50 Hz / AC 110 V 60 Hz | AC 220 V 50 Hz / AC 110 V 60 Hz | AC 220 V 50 Hz / AC 110 V 60 Hz |
|---|
| القدرة المقدرة | ≤100 W | ≤100 W | ≤100 W | ≤100 W |
|---|
| الأبعاد (الطول×العرض×الارتفاع) | 350 × 456 × 315 mm (دون حامل الشريط) | 380 × 420 × 340 mm (دون حامل الشريط) | 380 × 435 × 340 mm (دون حامل الشريط) | 380 × 435 × 340 mm (دون حامل الشريط) |
|---|
| الوزن الصافي | 25 kg | 32 kg | 40 kg | 45 kg |
|---|
| طول الرباط | 65–130 mm | 75–140 mm | 120–190 mm | 200–300 mm |
|---|
| قطر الحزم | 5–30 mm | 8–30 mm | 18–45 mm | 40–80 mm |
|---|
| سرعة الربط | 0.6 s/cycle | 0.6 s/cycle | 0.6 s/cycle | 0.6 s/cycle |
|---|
| الشريط | قلب حديدي مطلي بالبلاستيك | قلب حديدي مطلي بالبلاستيك | قلب حديدي مطلي بالبلاستيك | قلب حديدي مطلي بالبلاستيك |
|---|
| التحكم | شاشة لمس HMI | شاشة لمس HMI | شاشة لمس HMI | شاشة لمس HMI |
|---|
التطبيقات
— حزم كابلات القدرة الثقيلة والخراطيم.
— تعبئة الملفات الكبيرة حيث يكون الربط اليدوي أبطأ من اللازم.
— تجميعات الضفائر الصناعية فوق 40 mm.
— الورش التي توحّد ماكينة ربط واحدة للحزم الكبيرة.
