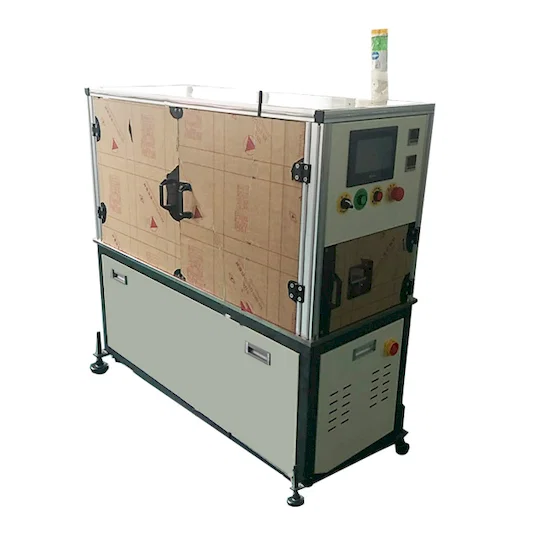

آلة تمرير الأغلفة المجدولة WPM-BZ1

Detailed description

أتمتة تطبيق التغطيه المضفر باستخدام آلة خيوط التغطيه المضفرة عالية السرعة

أحدث ثورة في عمليات تسخير الأسلاك وتجميع الكابلات من خلال آلة خيوط التغطيه المضفرة ، وهي حل أوتوماتيكي بالكامل مصمم لزيادة الكفاءة والدقة بشكل كبير في تطبيق التغطيه. تم تصميم هذه الآلة المتقدمة لأتمتة خيوط الأكمام المنسوجة على أحزمة الأسلاك والكابلات ، مما يوفر نتائج متسقة وعالية الجودة مع الحد الأدنى من تدخل المشغل.

تم تصميم آلة التفاف التغطيه المضفرة الأوتوماتيكية هذه للتكامل السلس في خط الإنتاج الخاص بك ، مما يؤدي إلى أتمتة مهمة كثيفة العمالة تقليديا. إنه يدمج بشكل فريد التغطيه المنسوج وفقا للطول المحدد وينقله إلى جانب أنبوب التوجيه المجوف لأغراض الخيوط ، مما يبسط عملية تطبيق التغطيه بأكملها ويضمن طول الأكمام ووضعها بشكل متسق.

تتميز هذه الآلة بأداء استثنائي ، وتتميز بسرعة عالية وتأثير خيوط ممتاز وتشغيل مباشر وقطع دقيق. جرب إنتاجية متزايدة بشكل كبير مع سرعات خيوط لا تقل عن 1000 قطعة / ساعة (اعتمادا على حجم التغطيه وسرعة التشغيل اليدوي) ، مع الحفاظ على جودة خيوط فائقة والقضاء على التناقضات المتأصلة في التطبيق اليدوي. يضمن تشغيله المباشر سهولة الاستخدام والحد الأدنى من متطلبات التدريب للمشغلين. تضمن آلية القطع الدقيقة أطوال الأكمام النظيفة والدقيقة في كل مرة.

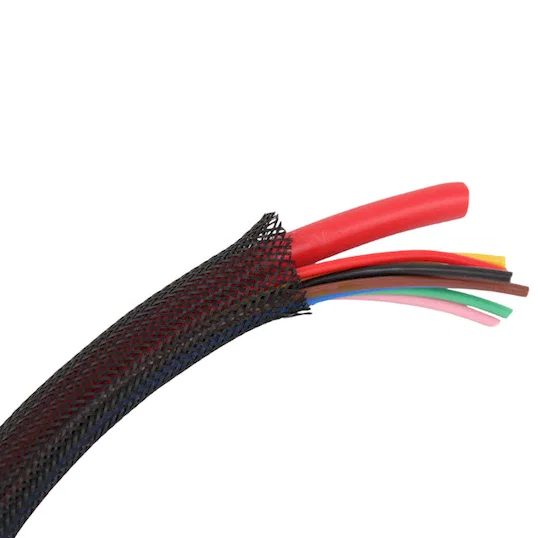

مناسبة لتغليف أنواع مختلفة من التغطيه المضفر حول أحزمة الأسلاك والكابلات ، تستوعب هذه الآلة متعددة الاستخدامات مجموعة واسعة من مواد التغطيه وأقطار الكابلات. من أسلاك الإشارة الدقيقة إلى كابلات الطاقة القوية ، توفر هذه الماكينة حلا مرنا وقابلا للتكيف. إنه مصمم خصيصا للتغطيه القابل للتطبيق بما في ذلك التغطيه الليفي (التغطيه الشبكي المنسوج) ، والمواد المصقولة الذائبة ، وتلبية احتياجات الصناعة المتنوعة.

تم بناء آلة خيوط التغطيه المضفرة على نظام تحكم قوي وموثوق. وهي تتألف من نظام تحكم كهروضوئي قابل للتعديل بدقة ونظام تحكم PLC. تضمن بنية التحكم المتقدمة هذه التشغيل الدقيق وسهولة الضبط. يمكن ضبط طول القطع ، مما يسمح بالتخصيص وفقا لمتطلبات التطبيق المحددة ، ويظل أداء القطع مستقرا ، مما يضمن أطوال الأكمام المتسقة ويقلل من نفايات المواد. يتم الحفاظ على دقة القطع عند ±3 مم مثيرة للإعجاب ، مما يضمن الدقة في كل تطبيق التغطيه. طول القطع قابل للتعديل ضمن نطاق واسع ، من 100 مم إلى 1200 مم ، مما يوفر المرونة لاحتياجات المشروع المختلفة.

تشمل المنتجات القابلة للتطبيق مجموعة واسعة من مجموعات الأسلاك والكابلات: تسخير أسلاك السيارات ، والأسلاك الإلكترونية ، والأسلاك الطبية ، والمعادن ، والأسلاك ، والكابلات ، وما إلى ذلك. يمتد تطبيقه الواسع عبر العديد من الصناعات القابلة للتطبيق مثل مصانع معالجة تسخير الأسلاك ، ومصانع الإلكترونيات ، ومصنعي الأجهزة الكهربائية ، وصناعات الأجهزة ، وما إلى ذلك. هذا التنوع يجعلها رصيدا لا يقدر بثمن للمصنعين عبر العديد من القطاعات.

المواصفات الفنية:

• نموذج: WPM-BZ1

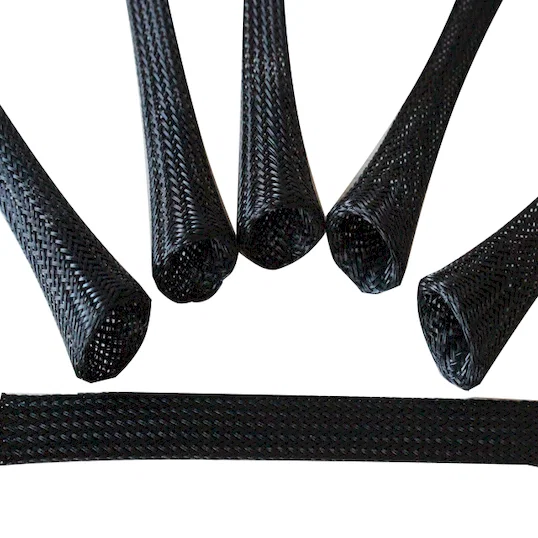

• التغطيه المطبق: التغطيه الليفي (التغطيه الشبكي المنسوج) ، مواد القطع الذائبة
• نطاق الأسلاك المطبق: نوع مخصص (قطر السلك لا يتجاوز قطر الأنبوب)
• قطر نطاق أنبوب التوجيه المطبق: القطر 12-25 مم
• دقة القطع: ±3 مم
• طول القطع: 100 مم -1200 مم
• السرعة: ما لا يقل عن 1000 قطعة / ساعة (حسب حجم التغطيه وسرعة التشغيل اليدوي)
• الطاقة الفردية: مرحلة واحدة AC 220V / 50HZ
• استهلاك الطاقة: 400 واط / ساعة
• درجة الحرارة المحيطة للتشغيل: -5 درجة مئوية ~ +40 درجة نسبية
• الرطوبة النسبية: (40 ~ 90)٪ رطوبة نسبية
• مصدر الغاز الوصول: 0.4 ~ 0.6MPA
• الوزن: حوالي 80 كجم
• البعد: 500 واط1230 لتر1115 ساعة (مم) (يخضع للإنتاج الفعلي)
• ملاحظه: يمكن تخصيص مواد خاصة.

قم بترقية تسخير الأسلاك وإنتاج الكابلات باستخدام آلة خيوط التغطيه المضفرة. جرب مزايا الأتمتة والسرعة العالية والدقة وسهولة الاستخدام ، وتحويل عمليات تطبيق التغطيه وزيادة كفاءة التصنيع إلى أقصى حد.
