آلة لحام أوتوماتيكية لكابلات USB Type-C بطاقة 800-1200pcs/h JW-SD02
آلة لحام أوتوماتيكية لكابلات USB Type-C بطاقة 800-1200pcs/h JW-SD02 Thumb

آلة لحام أوتوماتيكية لكابلات USB Type-C بطاقة 800-1200pcs/h JW-SD02

📅 2025-04-28 👁️ 2,343
  • موديل المنتج: JW-SD02

  • المواصفات

    الجهد الكهربائي: AC220V / 110V
    القوة: 600 واط
    ضغط الهواء: 0.5-0.8 MPa
    الإنتاجية: 800-1200 قطعة/ساعة
    البعد: 800 * 600 * 1100 مم (L * W * H)
    التصميم: تتحرك على الأرض
    نموذج التحكم في درجة الحرارة: درجة حرارة ثابتة
    مادة لحام سلك: ثابتة
    زاوية اللحام: 90 درجة
  • اطلب عرض سعر الآن

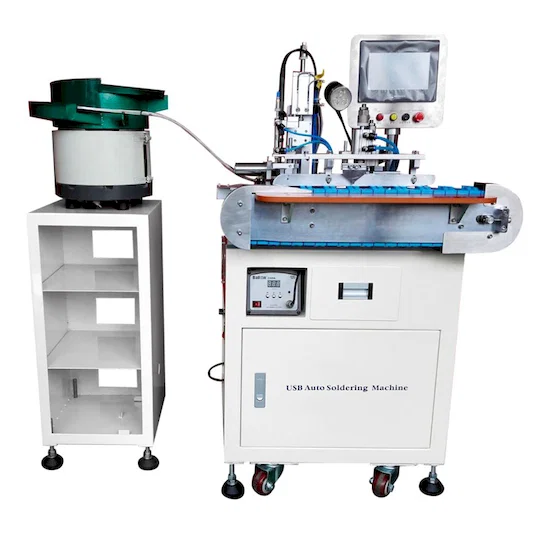

الطراز JW-SD02 آلة لحام أوتوماتيكية لتجميعات كابلات USB Type-C. تُحمّل الكابلات في أعشاش تثبيت على ناقل فهرسة، وتُوجّه موصلات Type-C وتُقدَّم بواسطة مغذٍّ اهتزازي وعاءي، ويُنفَّذ اللحام بزاوية 90 درجة. تبلغ الإنتاجية من 800 إلى 1200 قطعة في الساعة، بحسب بنية الكابل وسرعة تحميل المشغّل.

اللحام اليدوي لقابس Type-C يعني تثبيت موصلات دقيقة في محاذاتها أثناء تطبيق الكاوية، وتتوقف النتيجة على يد المشغّل. في الطراز JW-SD02 يُوجَّه الموصل بمغذي الوعاء ويُثبَّت في العش، وينزل رأس اللحام في شوط هوائي بضغط 0.5–0.8MPa بزاوية 90 درجة، وتحافظ وحدة التحكم على درجة حرارة الطرف ثابتة. يعمل عنصر التسخين بقدرة 600W على AC 220V أو 110V.

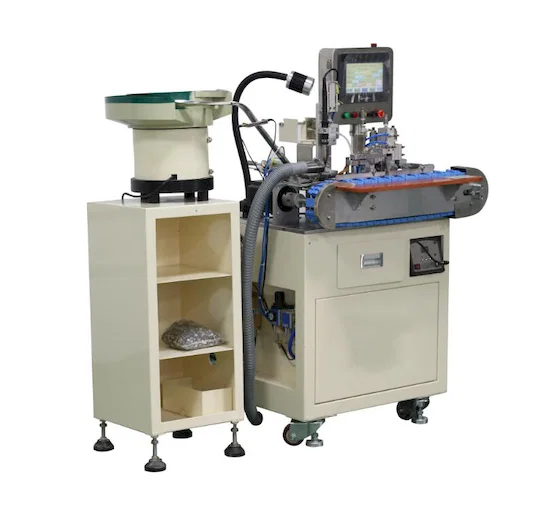

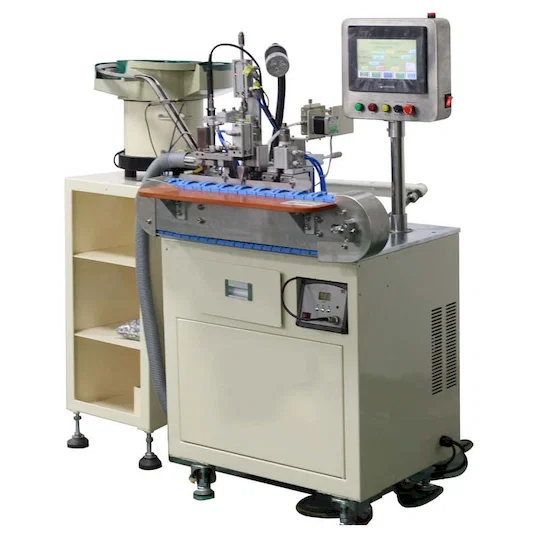

الطراز JW-SD02 هو نسخة Type-C من منصة 121. تشترك الطرازات WPM-121-MN و121-MC و121-IP في الإنتاجية نفسها 800–1200pcs/h، والقدرة 600W، ومصدر الهواء 0.5–0.8MPa، والإطار 800×600×1100mm. وتختلف في عُدد الموصلات: Mini USB وMicro USB وiPhone Lightning على الترتيب. العُدد لا معدل الإنتاج هي التي تحدد الطراز المطلوب.

الميزات الرئيسية

1. إنتاجية 800–1200 قطعة في الساعة، تتحدد ببنية الكابل وبسرعة تحميل المشغّل لأعشاش التثبيت.

2. زاوية لحام 90 درجة مع نزول الرأس في شوط هوائي بضغط 0.5–0.8MPa على الموصل المثبت في عشه.

3. تحكم بدرجة حرارة ثابتة يبقي الطرف عند نقطة الضبط خلال التشغيل، بعنصر تسخين 600W على AC 220V أو 110V.

4. مغذٍّ اهتزازي وعائي على خزانة مستقلة يوجّه موصلات Type-C ويقدمها إلى محطة التحميل في وضعية واحدة.

5. ناقل فهرسة ينقل أعشاش التثبيت أمام رأس اللحام، فيفصل التحميل واللحام والتفريغ في محطات متتابعة.

6. إطار 800×600×1100mm على عجلات مع أرجل ضبط، فتُنقل الآلة على الأرض وتُسوّى في موقعها.

المواصفات الفنية

البندالمواصفات
الطرازJW-SD02
نوع الآلةآلة لحام أوتوماتيكية لكابلات USB Type-C
الجهدAC220V/110V
القدرة600W
ضغط الهواء0.5–0.8MPA
الإنتاجية800–1200pcs/h
الأبعاد800 × 600 × 1100mm (الطول × العرض × الارتفاع)
التركيبتتحرك على الأرض
نظام التحكم بالحرارةدرجة حرارة ثابتة
مادة اللحامسلك لحام
زاوية اللحام90 درجة

التطبيقات

— ورش تجميع كابلات USB Type-C التي تنتج كابلات شحن وبيانات للهواتف والأجهزة اللوحية والحواسيب.

— صناعة ملحقات الإلكترونيات الاستهلاكية: إنهاء قوابس Type-C على كابلات شحن متعددة الأوجه.

— ورش الأسلاك لدى مصنّعي المعدات الأصلية: بناء محولات من Type-C إلى Type-A ومن Type-C إلى Lightning ومن Type-C إلى الصوت.

— التصنيع الإلكتروني بالتعاقد، حيث تُنتج أسلاك Type-C بدفعات حسب طول العميل ولون الغلاف.

— علامات كابلات السوق البديلة التي تنتج كابلات Type-C مجدولة بغلاف TPU في دورات معدودة.
