آلة أوتوماتيكية لإدخال أسلاك متعددة في القوابس WPM-DPW12
آلة أوتوماتيكية لإدخال أسلاك متعددة في القوابس WPM-DPW12 Thumb آلة أوتوماتيكية لإدخال أسلاك متعددة في القوابس WPM-DPW12 Thumb
Video Thumbnail

آلة أوتوماتيكية لإدخال أسلاك متعددة في القوابس WPM-DPW12

📅 2025-04-28 👁️ 2,203
  • موديل المنتج: WPM-DPW12

  • المواصفات

    نوع الماكينة: آلة تعليب قوابس متعددة الأسلاك أوتوماتيكية
    رقم الموديل: WPM-DPW12
    عدد الأسلاك المدعومة: 2P-12P
    الدقة: تصل إلى 0.01 مم
    الوظائف: قطع الأسلاك، التجريد، التوزيع، الانقسام، صنع النهاية، الغمس، التعليب، الالتواء
    نوع التشغيل: شاشة تعمل باللمس
    التطبيق: أسلاك مفردة بنهاية واحدة، قصدير، مقشر
    ميزات إضافية: نقل سلس للأسلاك، لا عقدة، تفريغ أنيق، لا انحشار مادي
  • اطلب عرض سعر الآن

تنفذ WPM-DPW12 التسلسل الكامل لسلك قابس متعدد النوى في دورة واحدة: القطع والتجريد وتوزيع الموصلات وتشطيرها وتجهيز الأطراف والغمس في مادة اللحام والقصدير واللي وعصر الأطراف والإدخال في جسم بلاستيكي أو مطاطي من 2P إلى 12P. تُسحب اثنا عشر لوناً من الأسلاك أحادية الموصل من مجموعة البكرات، وتُقطع بالطول وتُوجَّه بآلية التغذية إلى تجاويف الجسم، فتفرّغ الآلة سلك موصل مجمّعاً لا حزمة أسلاك سائبة.

باليد يعني السلك نفسه اثنتي عشرة عملية قطع وتجريد تتبعها اثنتا عشرة عملية إدخال في الجسم، والإدخال هو حيث تُفوَّت التجاويف وتُدفع الأسلاك للخلف. تحتفظ WPM-DPW12 بكل سلك في مسار التغذية من القطع إلى العصر، وتموضع الجسم على محور برغي كرات بدقة 0.01 mm، فيلاقي طرف السلك التجويف في الموضع نفسه في كل دورة. وتعمل الأجسام من 2P إلى 12P على الإعداد نفسه دون تغيير الصفيحة الاهتزازية، وينقل الناقل الأسلاك المنجزة بعيداً بالترتيب.

داخل هذه المجموعة تكون WPM-DPW12 طراز الإدخال متعدد التجاويف: وهي الآلة الوحيدة هنا التي تملأ أجساماً حتى 12P، وتنفذ عشر وظائف عملية في الدورة نفسها. أما JW-CM06 فتُدخل أجسام 2P فقط بمراقبة CCD وCPK؛ وتُدخل WPM-5505 طرفاً واحداً في جسم بمعدل 530-650 مرة في الساعة. ولا يُنشر معدل دورة لـDPW12، فيقوم الاختيار على مقاس الجسم وعدد الأسلاك لا على الإنتاجية.

الميزات الرئيسية

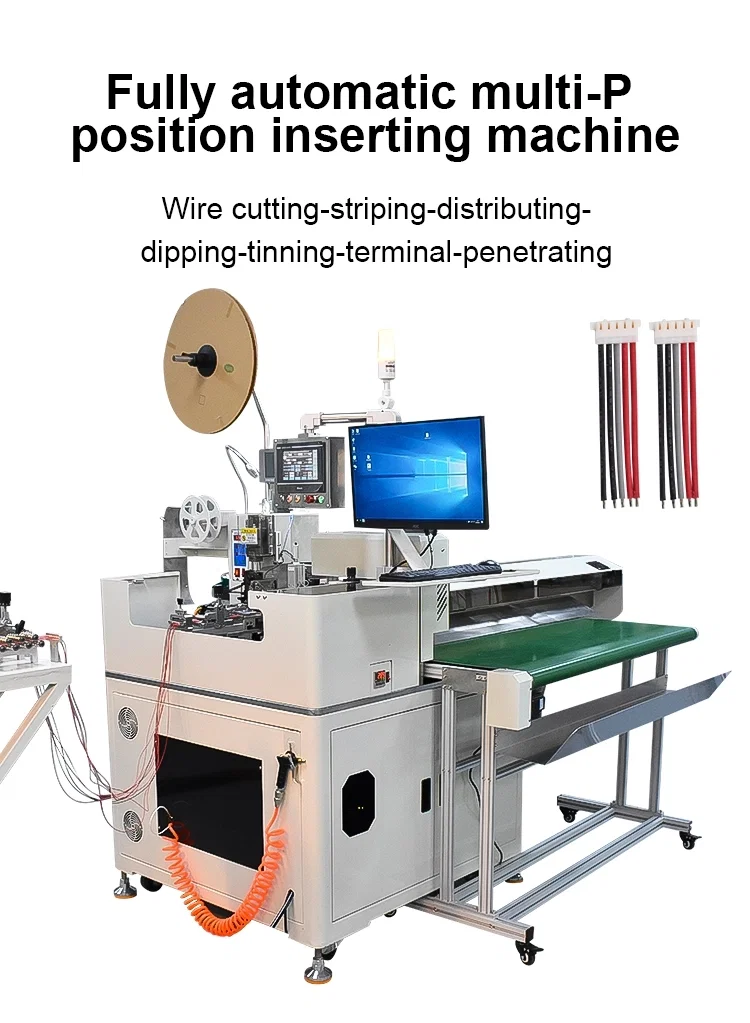

1. قطع وتجريد وتوزيع وتشطير وتجهيز أطراف وغمس وقصدير ولي وعصر أطراف وإدخال في القابس في دورة واحدة

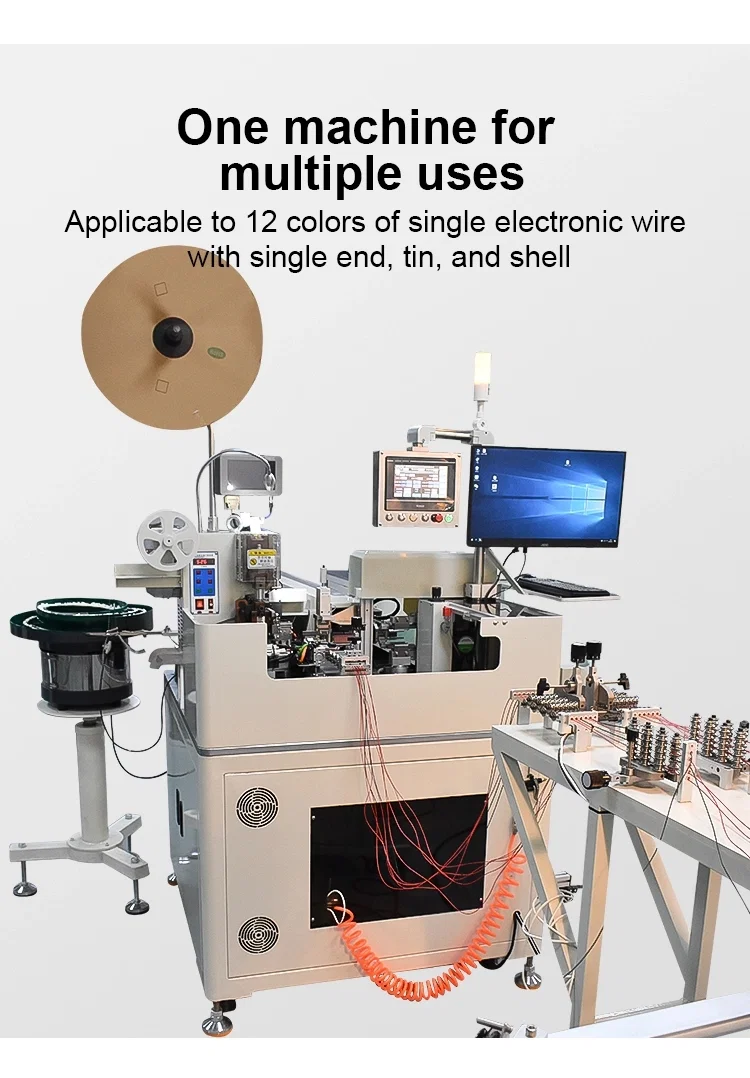

2. اثنا عشر لوناً من الأسلاك أحادية الموصل تُعالج في تشغيل واحد إلى جسم موصل واحد

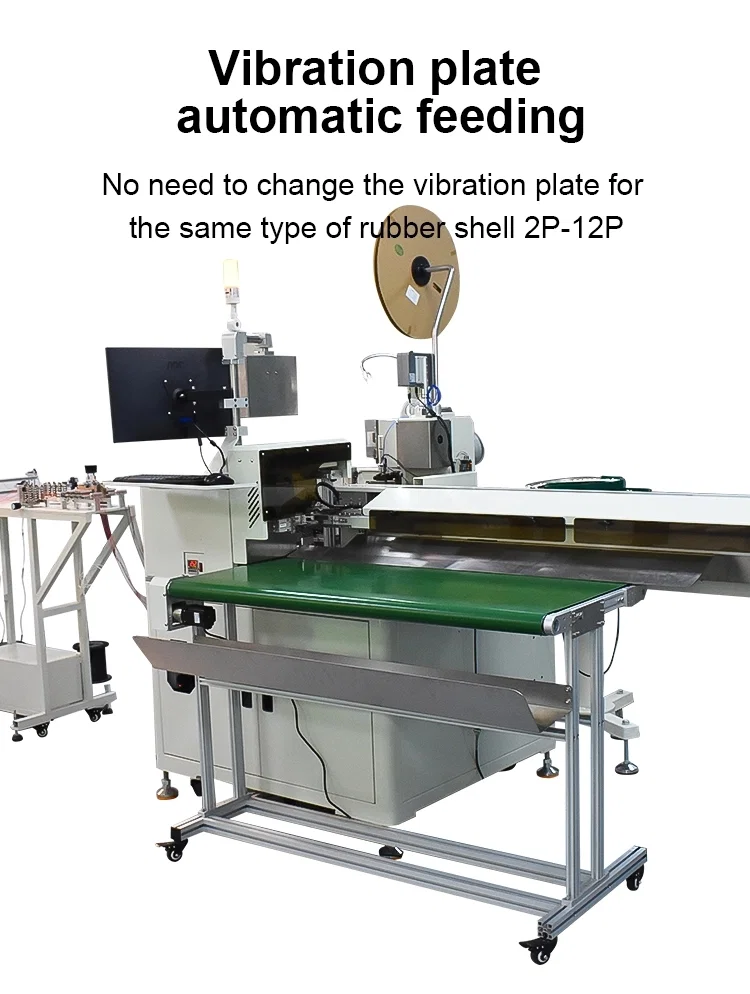

3. توافق مع أجسام 2P إلى 12P البلاستيكية والمطاطية، تُغيَّر دون تبديل الصفيحة الاهتزازية

4. تموضع ببرغي كرات بدقة 0.01 mm يحفظ محاذاة كل طرف سلك مع تجويف الجسم

5. إخراج بناقل حزامي يسلّم الأسلاك المنجزة بالترتيب دون انحشار المواد

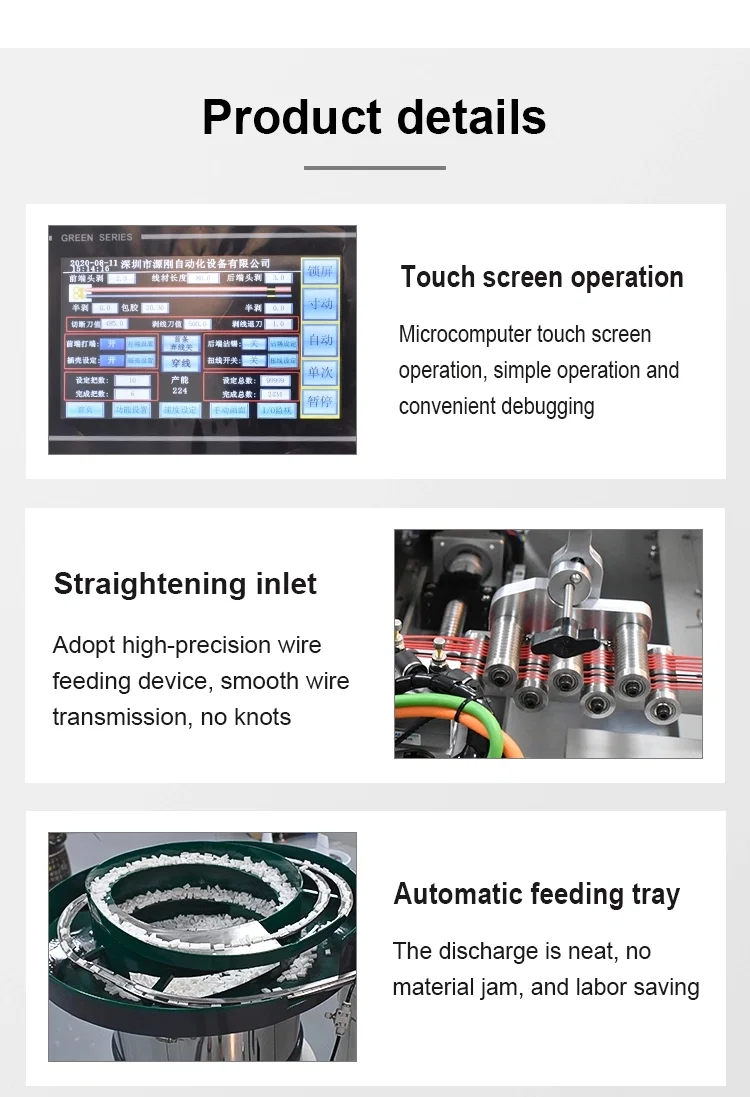

6. شاشة لمس حاسوبية لإدخال البرامج؛ وتغذية أسلاك عالية الدقة بنقل سلس

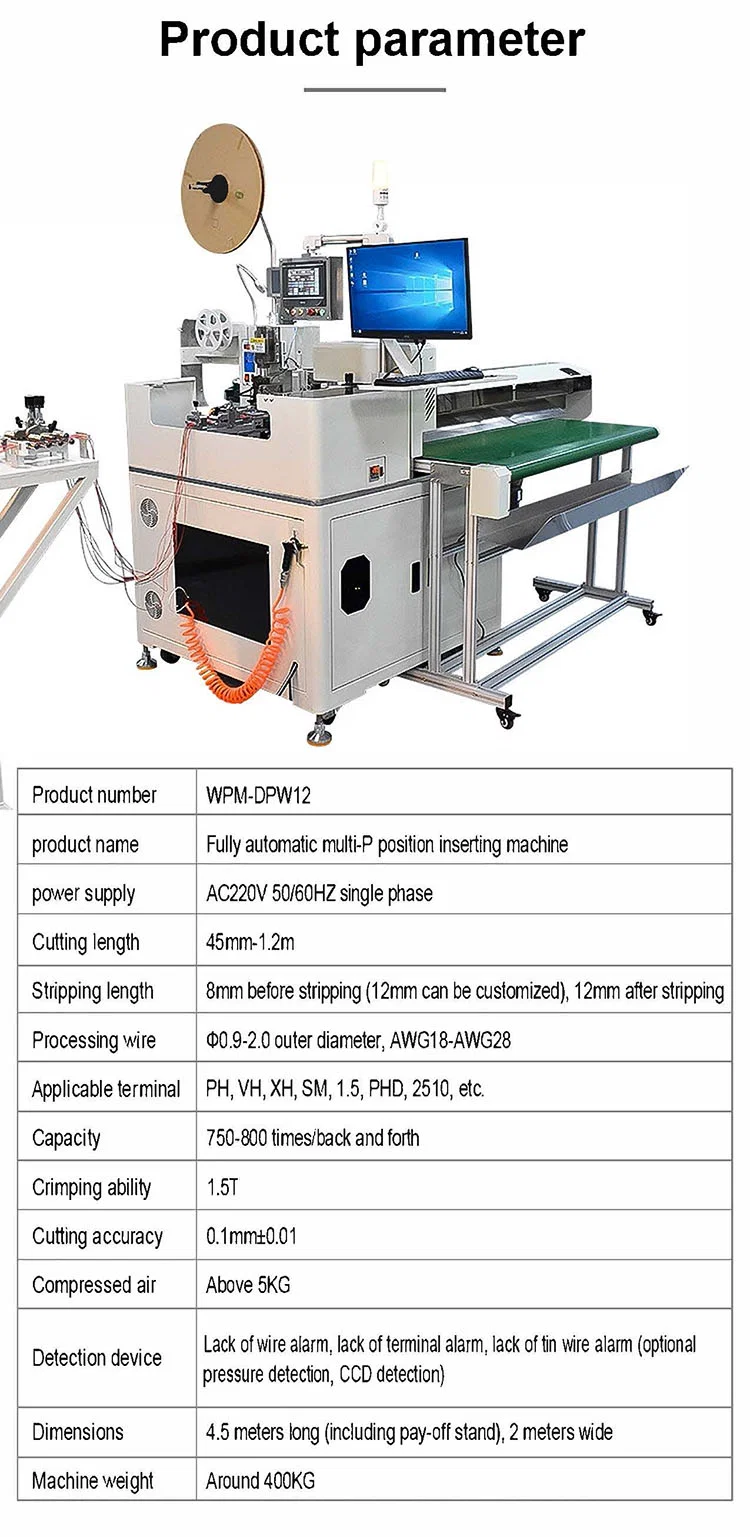

المواصفات الفنية

المعاملالمواصفة
الطرازWPM-DPW12
الوظائفقطع، تجريد، توزيع، تشطير، تجهيز أطراف، غمس، قصدير، لي، عصر أطراف، إدخال في القابس
الأسلاك المناسبةأسلاك أحادية الموصل بـ12 لوناً
توافق الأجسامأجسام بلاستيكية / مطاطية 2P-12P، دون تغيير الصفيحة الاهتزازية
دقة التموضع0.01 mm (برغي كرات)
التحكمشاشة لمس حاسوبية
تغذية الأسلاكجهاز تغذية عالي الدقة
الإخراجناقل حزامي، إخراج مرتب دون انحشار المواد

التطبيقات

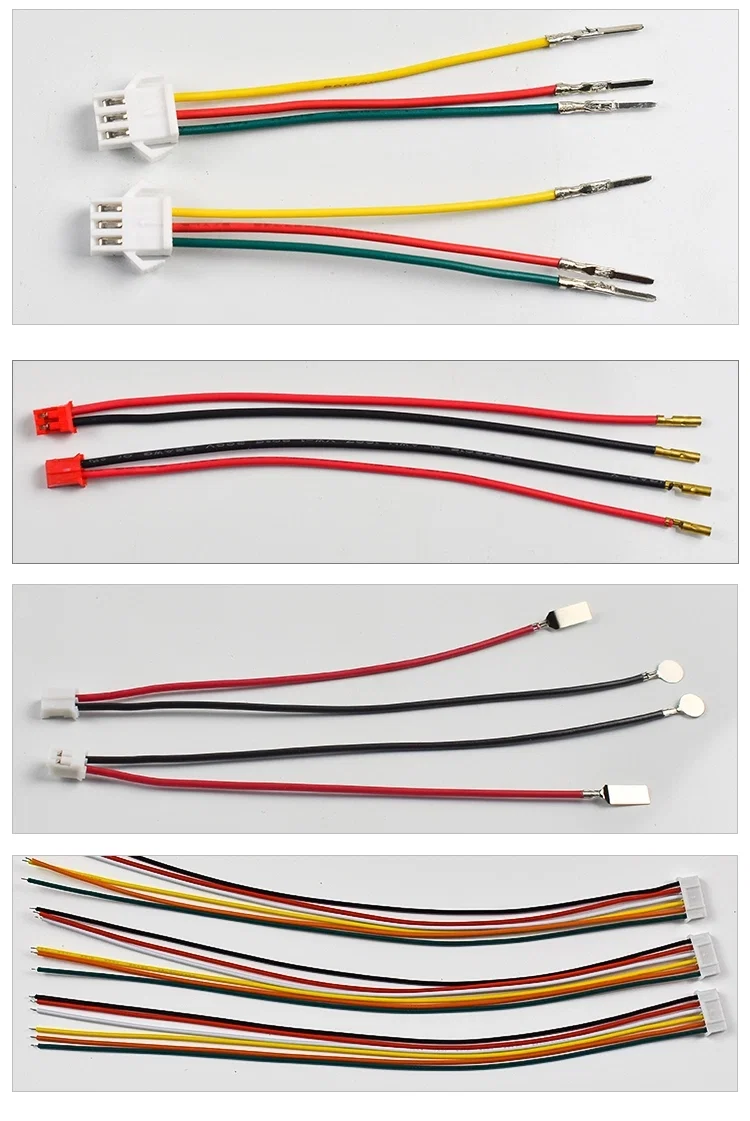

— لوحات تحكم الأجهزة المنزلية: أسلاك أحادية الموصل بـ12 لوناً تُجمَّع في أجسام نايلون من 2P إلى 12P

— أسلاك الأجهزة الصغيرة والأدوات الكهربائية: أطراف مفردة مقصدرة ومعصورة تُدخل في أجسام مطاطية

— ضفائر مشغلات LED والحساسات: سلك مفرد رفيع يُغمس ويُقصدر ويُدخل في أجسام متعددة التجاويف

— الضفائر الداخلية للإلكترونيات الاستهلاكية: أسلاك متعددة الألوان تُبنى كتجميعة موصل واحدة في الدورة

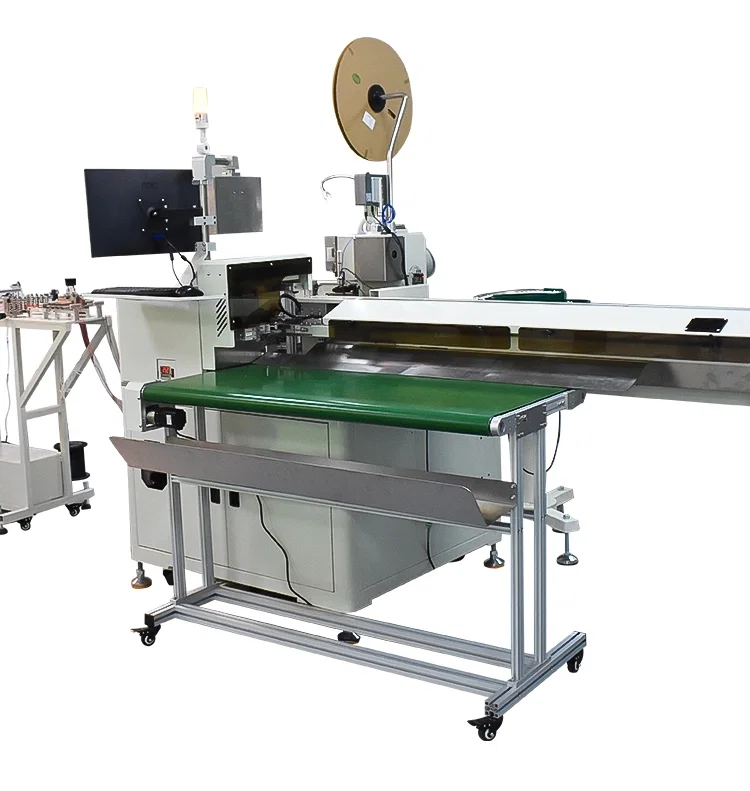

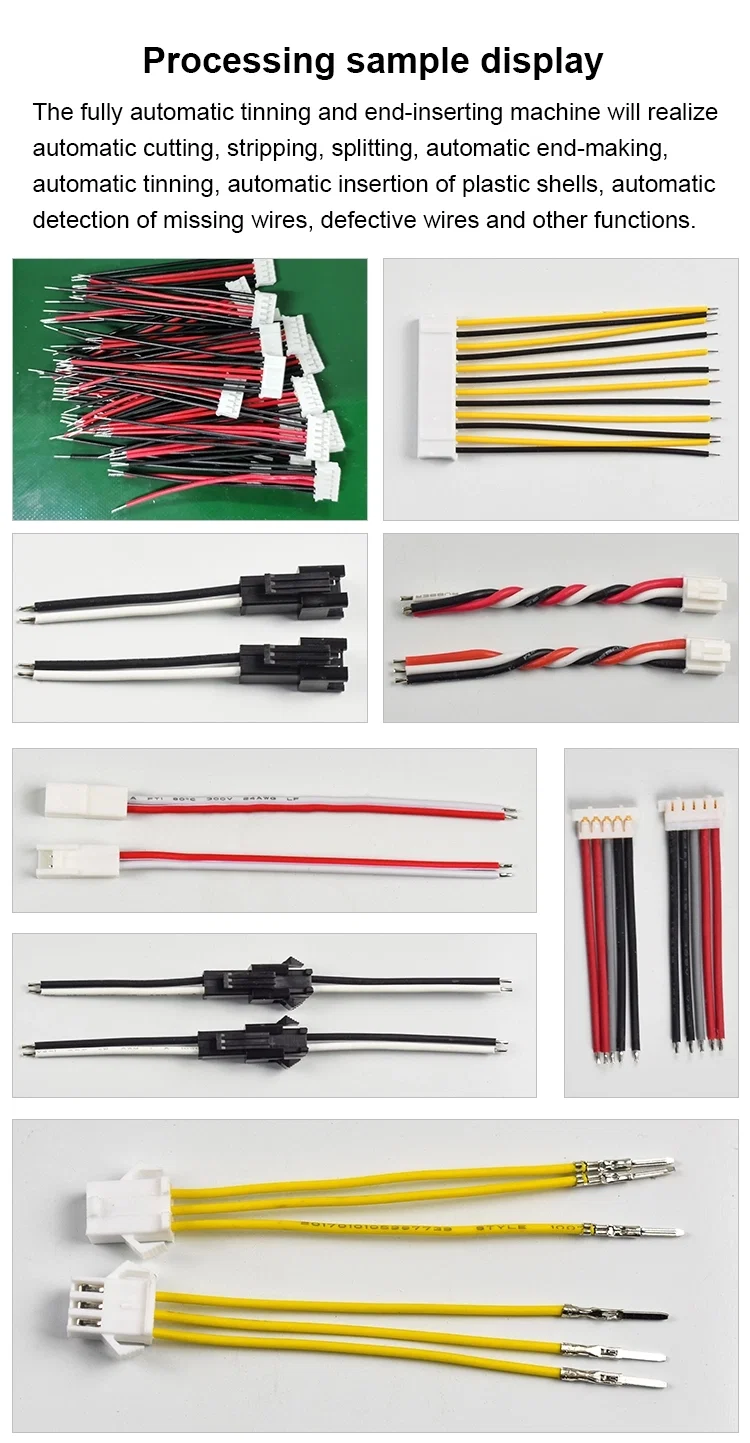

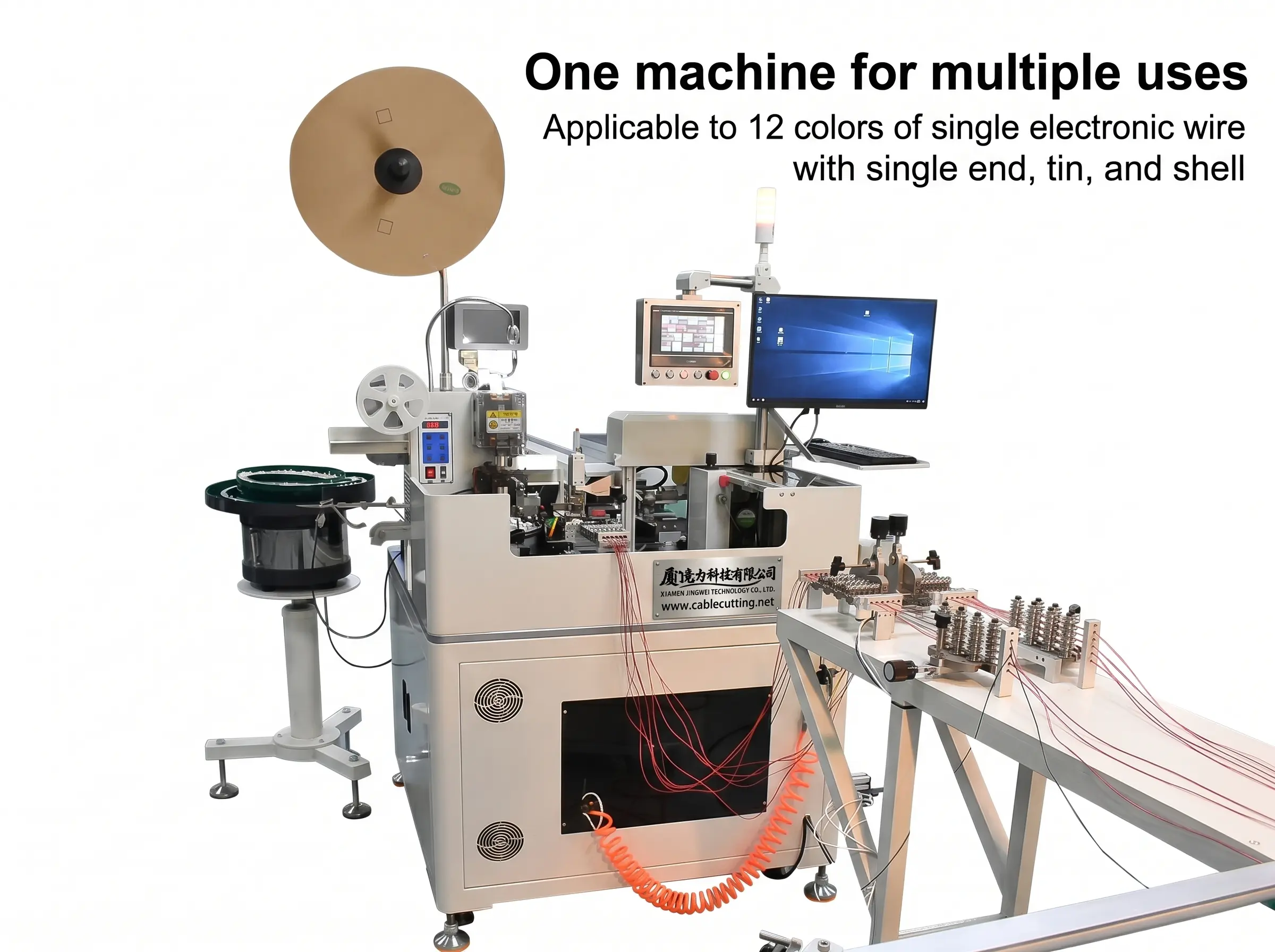

Fully automatic multi-P inserting machine with monitor, wire spool and green conveyorMachine with pay-off spool, vibratory bowl feeder and side conveyor for single-end wiresVibration plate feeding section and green conveyor belt at the machine outletProcessing samples of tinned wires fitted with white and black connector housingsFinished wire harnesses with white housings, bullet terminals and ring lugsWPM-DPW12 parameter table with 45mm-1.2m cutting length and AWG18-28 wire rangeDetail panels of touch screen, straightening inlet and automatic feeding trayDetail panels of ball screw cutting unit, electrical cabinet wiring and green conveyorTwo product spotlight views of the inserting machine with monitor and pay-off standMachine side view showing monitor arm, pay-off spool and outfeed conveyor frame
