آلة لف شريط مسطح لمجموعات الكابلات 6-12 mm WPM-6-12
آلة لف شريط مسطح لمجموعات الكابلات 6-12 mm WPM-6-12 Thumb آلة لف شريط مسطح لمجموعات الكابلات 6-12 mm WPM-6-12 Thumb
Video Thumbnail

آلة لف شريط مسطح لمجموعات الكابلات 6-12 mm WPM-6-12

📅 2025-04-28 👁️ 1,142
  • موديل المنتج: WPM-6-12

  • المواصفات

    عرض الشريط: 6-12 مم
    سمك الشريط: 0.15 مم
    نقاط اللف: حتى 5 نقاط
    نوع اللف: نقطي وحلزوني
    التداخل: 1/2
    التطبيقات: أسلاك السيارات، الأسلاك الإلكترونية، الأسلاك الطبية، الكابلات
  • اطلب عرض سعر الآن

تلف WPM-6-12 مجموعات الكابلات بشريط مسطح بعرض 6 mm إلى 12 mm وسماكة أكبر من 0.15 mm. تُثبَّت المجموعة في مشبك على طاولة منزلقة ويضع الرأس الشريط على طول المسار بنمط نقطي أو حلزوني، حتى خمس نقاط لف في برنامج واحد، بتراكب 1/2 بين اللفات. ويُثبَّت رأسا شريط جنباً إلى جنب على إطار الطاولة، مع الخطوط الهوائية وتثبيت الشد على المنزلقة.

المقطع المسطح الملتف يدوياً يُظهر كل تغيّر في موضع اليد: ينزاح التراكب، وترتفع الحواف، ويصبح التراكم فوق نقطة التفرع غير منتظم بما يعيق ظرف موصل أو قناة. الـ WPM-6-12 مُتحكَّم فيها بـ CNC، فيُضبط عدد اللفات والسرعة في البرنامج وتتكرر التشغيلة نفسها على المجموعة التالية، ويعدّ عرض الإنتاج القطع أثناء لفّها.

هذا هو طراز اللف المسطح في المدى. يلصق WPM-75 (278) الشريط على الملفات، ويغلّف WPM-TP (279) الرقاقة للحجب، ويلف WPM-1310 (362) شريط PTFE على الوصلات الملولبة، أما الوحدات المحمولة (430 و441 و487 و488) فللمجموعات التي لا يمكن جلبها إلى طاولة. والـ WPM-6-12 مخصصة للمسارات المستقيمة الطويلة واللف المسطح بتراكب 1/2 ثابت على خمس نقاط.

الميزات الرئيسية

1. لف مسطح بشريط عرضه 6-12 mm وسماكته أكبر من 0.15 mm

2. حتى 5 نقاط لف في البرنامج الواحد

3. تراكب ثابت 1/2 لكل لفة

4. نمطا اللف النقطي والحلزوني

5. تحكم CNC بعدد لفات وسرعة قابلين للضبط، وعرض إنتاج لعدّ القطع

6. تثبيت شد هوائي على طاولة منزلقة خطية، ورأسان على إطار واحد

المواصفات الفنية

المعلمةالمواصفات
الطرازWPM-6-12
الوظيفةلف شريط مسطح لمجموعات الكابلات
مدى عرض الشريط6-12 mm
سماكة الشريطأكبر من 0.15 mm
أقصى عدد نقاط لف5 نقاط
التراكب1/2 تراكب لكل لفة
أنماط اللفلف نقطي، لف حلزوني
التحكمCNC أوتوماتيكي، عدد لفات وسرعة قابلان للضبط، عرض إنتاج

التطبيقات

— مجموعات السيارات: لف مسطح للمسارات المستقيمة ونقاط التفرع بتراكب 1/2 ثابت

— توصيلات الإلكترونيات: لف مسطح على أسلاك شريطية ومتعددة القلوب داخل الأغلفة

— مجموعات الكابلات الطبية: لف مسطح حيث يلزم تشطيب أملس منخفض البروز على طول المسار

— مجموعات الأجهزة: لصق الشريط على ضفائر تمر في فتحات ضيقة بالهيكل

— التجميع المسبق للمجموعات: خمس نقاط لف في البرنامج على تشغيلات دفعات متكررة

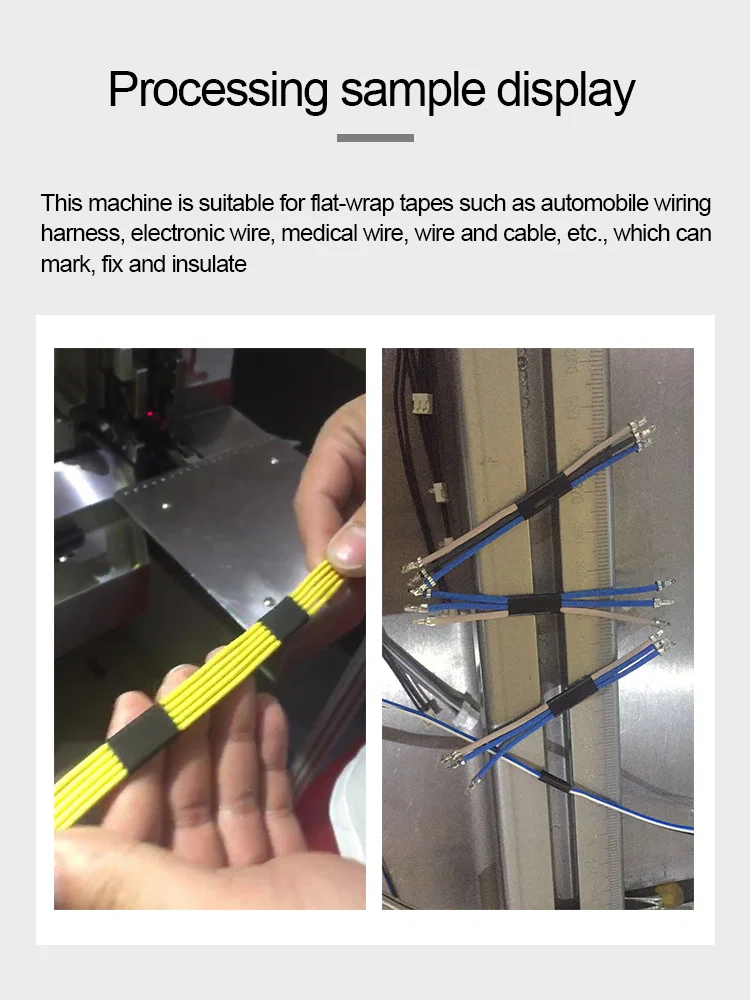

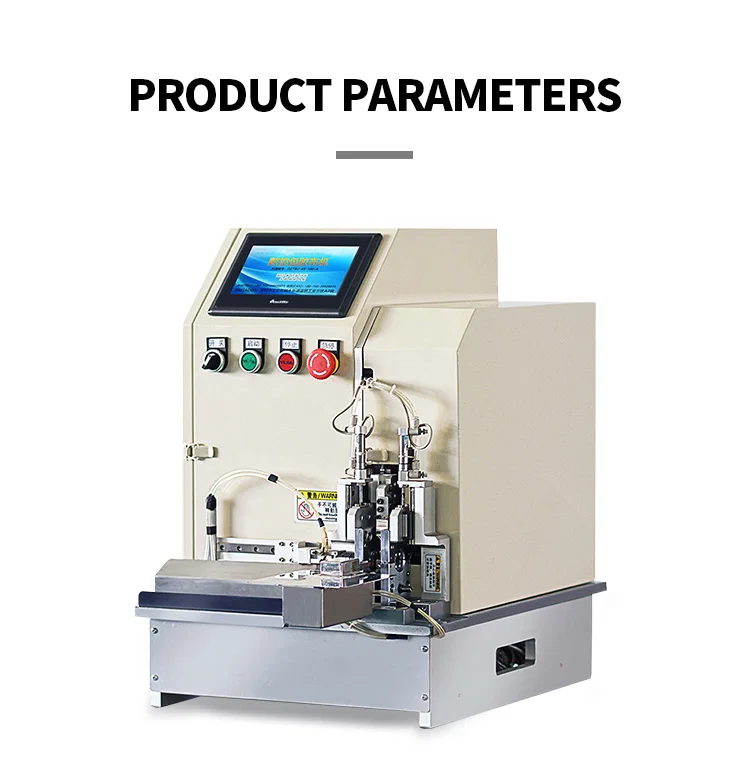

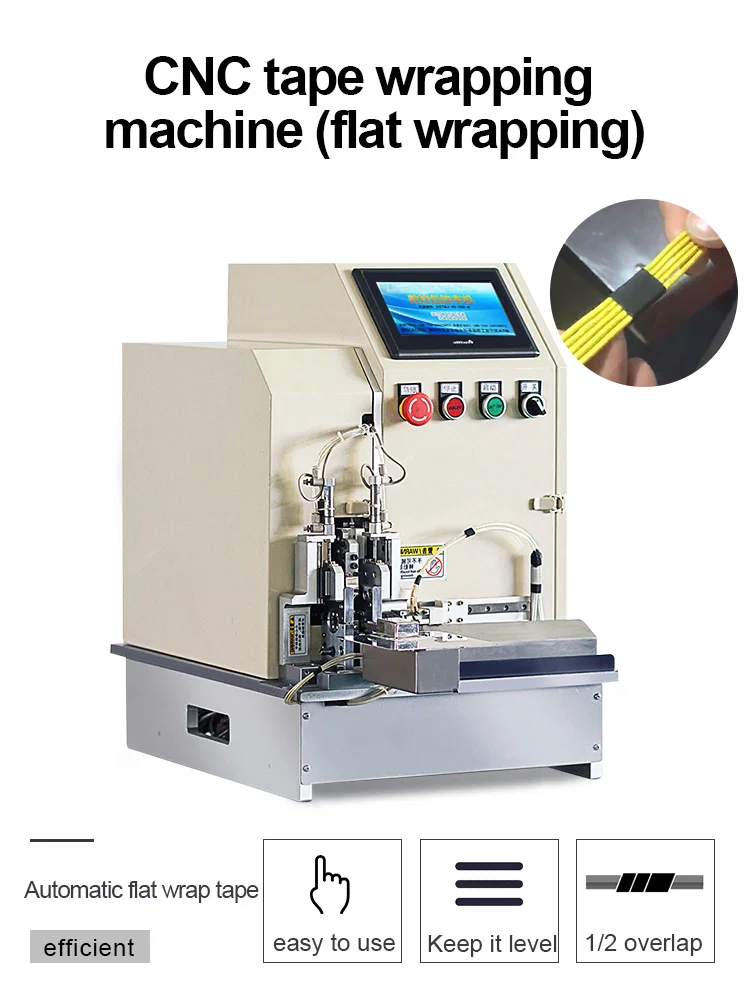

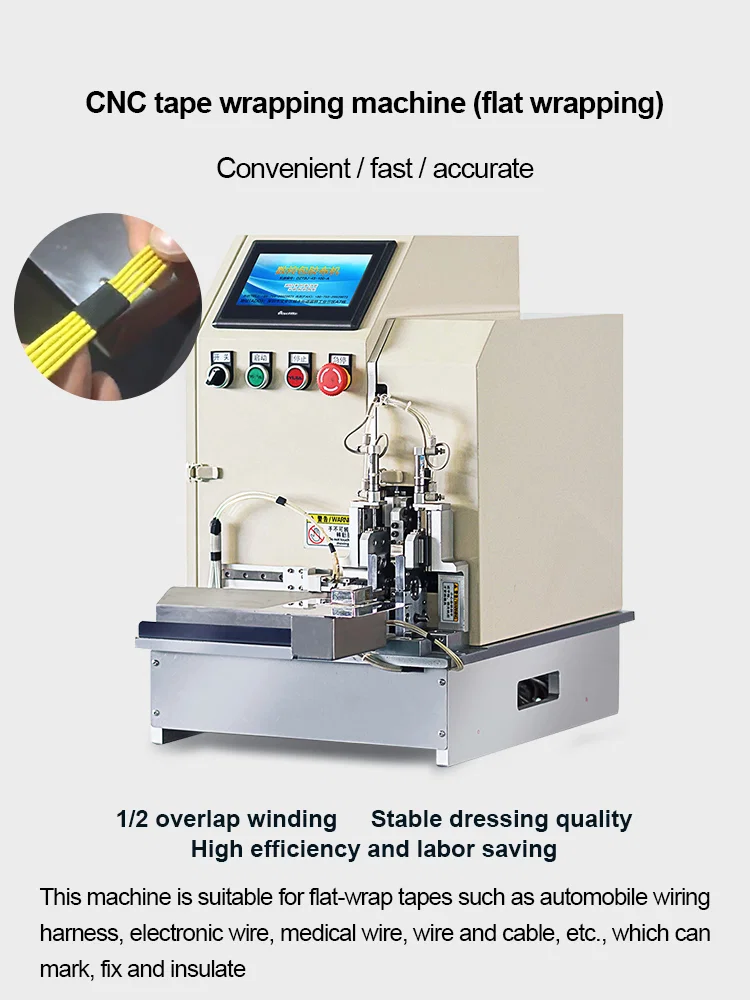

آلة لف شريط مسطح CNC بشاشة لمس تلصق شريطاً على حزمة أسلاك صفراءآلة لف شريط CNC مع أيقونات اللف المسطح بتراكب 1/2عرض معلمات المنتج لآلة اللف المسطح CNCعينات معالجة لمجموعات صفراء وزرقاء ملصق عليها شريط مسطح أسود
Automatic Flat Wrapping Machine WPM-6-12
