آلة كبس وتجريد قوابس ثلاثية الأسنان 2T WPM-203-E

📅 2025-04-28 👁️ 1,319
  • موديل المنتج: WPM-203-E

  • المواصفات

    الموديل: WPM-203-E
    الحجم: 1300 × 700 × 1600 مم
    الوزن: 460 كجم
    الطاقة: 220 فولت تيار متردد 50/60 هرتز
    نطاق الأسلاك: 0.5 ~ 1.25 مم² (2 أسلاك نوى)
    قوة العقص: 2T
    ضغط الهواء: 5 ~ 7 كجم/سم²
  • اطلب عرض سعر الآن

الطراز WPM-203-E آلة تجريد وكبس أوتوماتيكية بالكامل لقوابس القدرة ثلاثية الأسنان. يُجرد كابل ثنائي القلب من 0.5 إلى 1.25 mm2 ويُكبس في دورة واحدة، بمكبس 2T ومصدر هواء 5-7 kgf/cm2. والآلة مبنية على إطار 460 kg بأبعاد 1300 x 700 x 1600 mm وتعمل على AC220V 50/60Hz.

تحدد القوابس ثلاثية الأسنان هندسة الوصلة: تقع الدبابيس على مسافات ثابتة، ويجب أن تصل القلوب إلى تلك المواضع دون تقاطع. يثبت الطراز WPM-203-E الكابل، ويجرد الغلاف إلى طول محدد، ويفصل القلوب ويعرضها على جيوب الدبابيس قبل إغلاق المكبس. ولأن مسافة الدبابيس مبنية في التثبيت، لا يعتمد موضع الكبس على نظر المشغّل، وهو المصدر الرئيسي للهدر في تجميع القوابس يدوياً.

يشترك الطراز WPM-203-E في قدرة المكبس ونطاق الأسلاك والإطار مع WPM-203-F المهيأ للقابس الأوروبي الدائري. أما نسخة E فمهيأة لصيغة القابس ثلاثي الأسنان، بمحطات تجريد وكبس مرتبة على ناقل سلسلة لا حول برج دبابيس مغذّى بوعاء. وفوقهما يقع WPM-203-G بقوة 3T وإنتاجية 2300-3000 pcs/h؛ وتحتهما يعمل WPM-203-D الأخف بوزن 280 kg بسرعة 2200-2400 pcs/h على الأسلاك المرنة المسطحة والمستديرة.

الميزات الرئيسية

1. كابل ثنائي القلب من 0.5 إلى 1.25 mm2، يُجرد ويُكبس في دورة واحدة للقوابس ثلاثية الأسنان.

2. قوة كبس 2T من مكبس ميكانيكي، بهواء 5-7 kgf/cm2.

3. ناقل سلسلة ينقل كل قابس عبر محطات التجريد وفصل القلوب والكبس.

4. إطار 460 kg بأبعاد 1300 x 700 x 1600 mm، وهو المنصة نفسها في WPM-203-F.

5. AC220V 50/60Hz، فيمكن تشغيل الآلة على أي من ترددي الشبكة.

6. أسطوانات هوائية في كل محطة تغذيها من مجمّع مشترك بصمامات تدفق فردية.

المواصفات الفنية

البندالمواصفات
رقم الطرازWPM-203-E
المقاس1300 x 700 x 1600 mm
الوزن460 kg
الطاقةAC 220V 50/60Hz
نطاق الأسلاك0.5-1.25 mm2 (كابل بقلبين)
قوة الكبس2T
ضغط الهواء5-7 kgf/cm2
نوع الآلةمحطة تجريد وكبس بناقل سلسلة للقوابس ثلاثية الأسنان

التطبيقات

— أسلاك القدرة: تجميع قوابس ثلاثية الأسنان على كابل ثنائي القلب 0.75-1.0 mm2.

— أسلاك الأجهزة: أسلاك رئيسية للأجهزة المنزلية الصغيرة.

— الإضاءة: أسلاك توصيل للمصابيح والمشغلات.

— أدوات القدرة: أسلاك تغذية قصيرة بقوابس ثلاثية الأسنان.

— ورش الضفائر: إنتاج بدفعات يتغير فيها نوع القابس بين الطلبات.

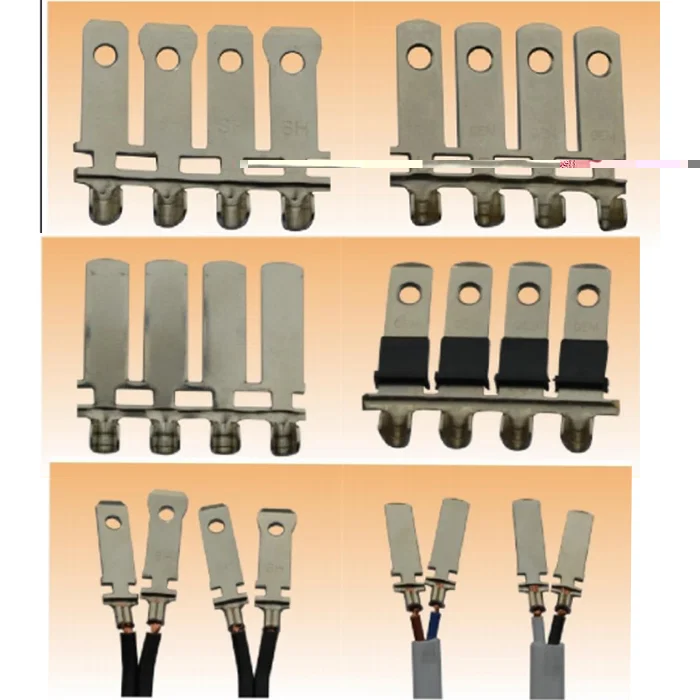

Brass terminal lug strips and flag terminals crimped onto black wires

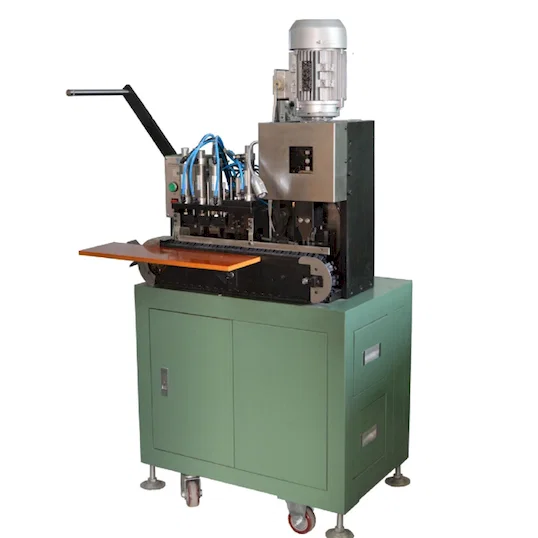

Automatic Connection Terminal Machine WPM-203-E
